کمک برای تعمبر پاور

[arshia hm]

سلام
تست زیر رو در صورت صحت از شورت نبودن خروجیها انجام بدین
من از یه روش دیگه هم استفاده می کنم اگه از صحت خروجیها اطمینان داری اما پاور استارت نمی خوره پایه 4 آی سی رو 7500 رو با منفی اتصال کن یه لحظه باید پاور استارت بخوره که در این حالت مشکل می تونه از ترانزیستورهای 945 برای بخش استارت باشه چون من رو اکثر پاورها این قطعات رو می بینم برا همین تو حالت کلی می گم پس اول باید از شورت نبودن خروجیهات مطمئن باشین بعد این تست رو بکنید
در مورد زدن سیم بنفش و زرد و چرخیدن فن ، فنی که با 12 ولت می چرخه در غالب اوقات با 5 هم می چرخه حالا ببینید چرا اون فن ها نمی چرخن صرفا" فقط مشکل از میزان ولتاژ هست یا دلیل دیگه ای داره از جنس های مرغوبتر استفاده بکنید فکر کنم بهتر نتیجه بگیرید
در مورد علت اینکه می گم آی سی احتمال غریب به یقین در صورت نچرخیدن فن در این حالات رو مسیر 12 ولت فیدبک رو دنبال کنید می ره به آی سی ما داریم رو این خط 5 ولت می دیم اگه آی سی سالم باشه برا این 5 ولت مشکلی پیش نمیاد اگه آی سی سوخته باشه مثلا" شورت شده باشه این 5 ولت از بین می ره و فن نمی چرخه و ....:32000000:



[arshia hm]

تست آی سی 7500

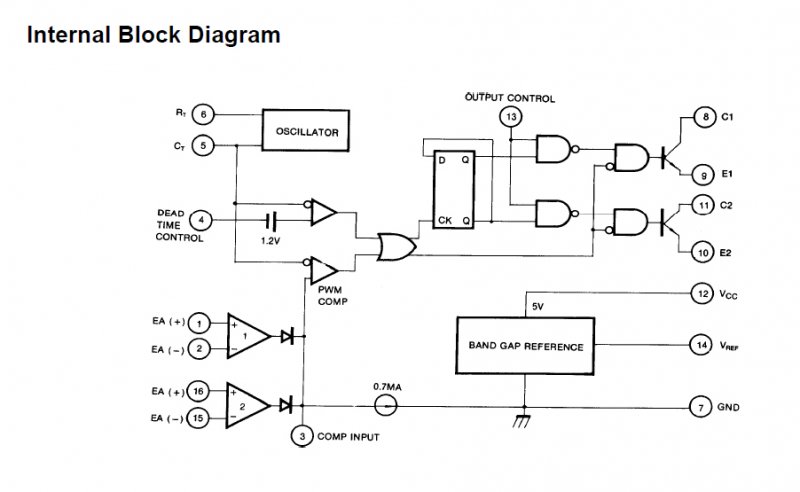

برای تست آی سی 7500 روشی که خودم در خارج از مدار انجام می دم به صورت زیر هست و در غالب اوقات جواب می گیرم

در غالب اوقات پایه های 8 و 9 و همچنین پایه های 10 و 11 پایه های امیتر و کلکتور ترانزیستور هستند که شورت می شن خب به همین راحتی با مولتی متر بخش بیزر می شه تا حدود زیادی از صحت آی سی مطمئن بود در حالت خرابی آی سی این پایه ها شورت می شن یا پایه vcc 12 نباید با گراند شورت بشه پایه 7 پس با استفاده از دیتا شیت می شه آی سی رو تست کرد
این روشی هست که من استفاده می کنم و خواستم اطلاع رسانی کرده باشم شاید کمکی بکنه تو تعمیرات:32000000:



[macadres]

سلام خسته نباشید این شورت را باید از کجا بخریم تا حالا اسم این تستر را در جایی ندیدم شما خودتون این شورت را می فروشید کار کردن باهاش راحت هست یا نیاز به اموزش خاصی داره
با این شورت می شه تمامی ترانزیتور ها و فت ها را دقیق تست کرد.



[arshia hm]

سلام
دوست عزیز و همکار گرامی
شورت یعنی اتصال کوتاه یه اصطلاح هستش
و باز سپاس بیکران



[iranvich63]

سلام
دوست عزیز و همکار گرامی
شورت یعنی اتصال کوتاه یه اصطلاح هستش و چیز بدی نیست شما خودتون رو ناراحت نکنید
اما اصل مطلب من اون چیزی رو که بلد بودم گفتم باقی مطلب میمونه برای خواننده بسته به دانش و توانایی خودش می تونه از مطالب استفاده بکنه و اگر مطالب براشون مفید نبود بزرگوارانه ازش رد میشن و در خیلی از مواقع هم تشکرو می زنند تا تشویقی برای کاربران تا اون چیزی رو که بلد هستن بگن شاید برای کسی مفید باشه و گره ای از مشکلاتش باز کنه و این نیاز به بی مهری و کم لطفی نداره که بخوای به تمسخر مطلبی رو بیان کنید
اگه شما هم مطلبی دارید درج بفرمائید تا من و دیگران بتوانیم از دانش شما استفاده بکنیم همانطور که از دانش اساتید بزرگوار این سایت روزانه مطالب زیادی رو یاد می گیریم
و باز سپاس بیکران

دوست گرامی
فکر نمیکنم قصد توهین باشه.احتمالاً سوتفاهمی از بابت مطالب مندرج بوجود آمده.
در بدترین کتابها و در بدترین مدارس و کلاسهای درس هم میتوان مطالبی آموزنده آموخت اگر از پرسش نارحت نشیم و باعث سرشکستگی نشه.
مطالب فوق حداقل برای من بسیار آموزنده بود.
متشکرم



[molaeiabbas]

ایشون راست میگ/ ن، اون آقا منظوری نداشته معنی کلمه ی شورت رو نفهمیده، راستی مهندس می خواستم ببینم منظور تون از این مدارای فیدبک چیه؟ میشه با عکس نشون بدین؟ ممنون میشم.



[molaeiabbas]

من یک تعمیر کار مبتدی هستم. ولی علاقه ی زیادی به تعمیر منابع تغذیه مثل پاور دارم. جند سوال دارم و ممنون می شم اگر پاسخش رو از اساتید بزرگ بگیرم:
1 منظور از ترنسکدر در منابه تغذیه ی سویچینگ چیه>
2- منظور از مدار فیدبک چیه و شامل جه فطعاتی می شه (خازن ها ترانزیستور ها و //)
3- خیلی ها رو دیدم که با این مشکل برخورد کردن که پس از اتصال سبز به سیاه فن یک نیم دوری می زنه و مشکل از دیود های هدسینگ دوم هم نیست، مشکل از کچاست>
4- چند وقت مدار تغذیه یک سویچ شبکه ی کامپیوتری رو بررسی می کردم که نمی تونست سویچ رو استارت کنه، با ولتاژ گیری متوحه شدم که ولتاژ 5 آن نزدیکای 4 بود مشکل از کجاست>
و چندین سوال دیگر که بعدا مزاحمتون میشم/ با تشکر فراوان



[arshia hm]

سلام

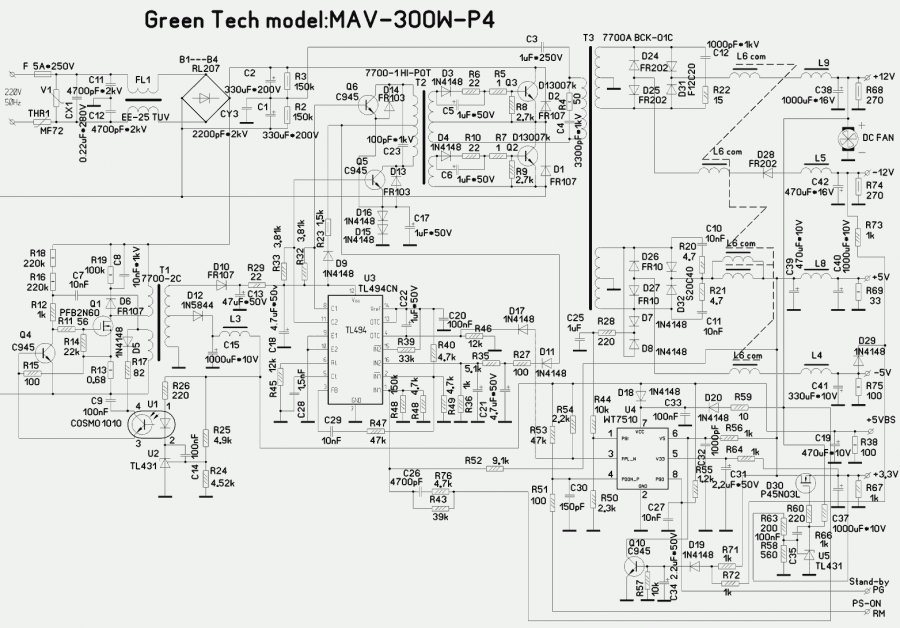

در عکس زیر مدار فیدبک رو که از 12 ولت گرفته می شه مشخص شده این مدار برای آموزش خیلی مفید هست

همچنین در شکل زیر فن که از 12 ولت گرفته می شه کاملا" مشخص می باشد دوستان اگر تمایل به یاد گیری منابع تغذیه دارند استاد غزال تاپیکی رو در لینک زیر دارند و به سوالات دوستان بزرگوارانه پاسخگو هستند من هم هر چی دارم از ایشون هست اگه سوالی داشتید مطرح بفرمائید حتما" جواب می دن
http://www.irantk.ir/showthread.php?t=35369&p=189385#post189385



[arshia hm]

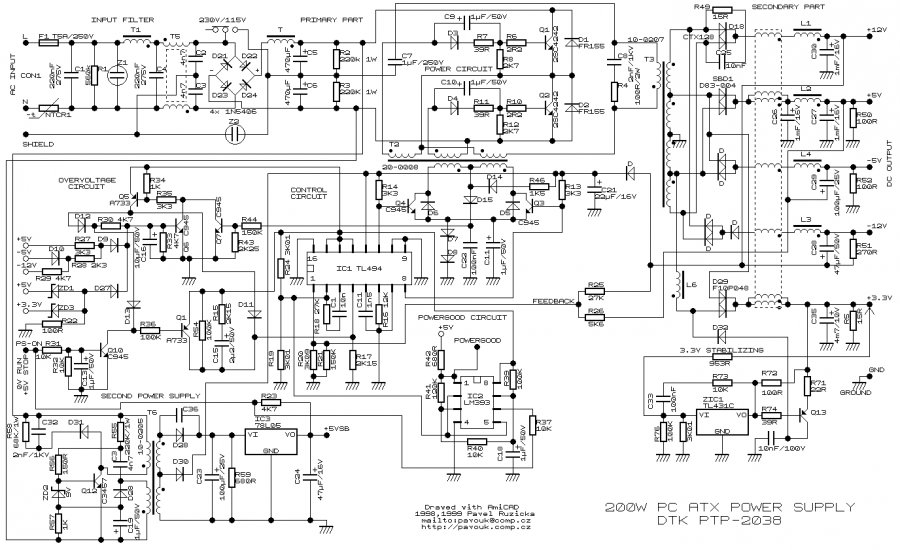

در تصیویر زیرین از آی سی tl431 بهمراه اپتوکوپلر یا اپتوایزولیتور استفاده شده که نحوه عملکرد این نوع از مدارات تغذیه به صورت خیلی ساده با تحلیل بسیار جامع استاد غزال در لینک مشخص شده آمده حتما" سری به این لینک بزنید و پاسخ خیلی از سوالات خودتون رو پیدا می کنید
راستی صادقانه بگم من هم زیاد با منابع تغذیه سوئیچینگ آشنایی ندارم و تلاش می کنم چیزی یاد بگیرم و در این مسیر چیزایی که یاد می گیرم در اختیار سایر دوستان قرار می دم تا دین خودم رو به دیگران ادا کرده باشم همانطور که استاد در تاپیک مذکور اشاره دارن تحلیلی که با مدار باشه و جامع در تعمیرات کمک شایانی می کنه
http://www.irantk.ir/showthread.php?t=35369&p=189385#post189385
ممنون و سپاس بیکران



[mojtaba941]

سلام
تست زیر رو در صورت صحت از شورت نبودن خروجیها انجام بدین
من از یه روش دیگه هم استفاده می کنم اگه از صحت خروجیها اطمینان داری اما پاور استارت نمی خوره پایه 4 آی سی رو 7500 رو با منفی اتصال کن یه لحظه باید پاور استارت بخوره که در این حالت مشکل می تونه از ترانزیستورهای 945 برای بخش استارت باشه چون من رو اکثر پاورها این قطعات رو می بینم برا همین تو حالت کلی می گم پس اول باید از شورت نبودن خروجیهات مطمئن باشین بعد این تست رو بکنید
در مورد زدن سیم بنفش و زرد و چرخیدن فن ، فنی که با 12 ولت می چرخه در غالب اوقات با 5 هم می چرخه حالا ببینید چرا اون فن ها نمی چرخن صرفا" فقط مشکل از میزان ولتاژ هست یا دلیل دیگه ای داره از جنس های مرغوبتر استفاده بکنید فکر کنم بهتر نتیجه بگیرید
در مورد علت اینکه می گم آی سی احتمال غریب به یقین در صورت نچرخیدن فن در این حالات رو مسیر 12 ولت فیدبک رو دنبال کنید می ره به آی سی ما داریم رو این خط 5 ولت می دیم اگه آی سی سالم باشه برا این 5 ولت مشکلی پیش نمیاد اگه آی سی سوخته باشه مثلا" شورت شده باشه این 5 ولت از بین می ره و فن نمی چرخه و ....:32000000:

با سلام اگر خروجی ها شورت باشند وفقط ولتاژ5ولت سر سیم سبز وبنفش داشته باشیم مشکل ازکجاست؟
با تشکر
