کسی میدونه این قطعه چیه ؟

[Shami]

دوست عزيز من درسيستم عكس مشاهده نمي كنم بااين شماره تماس بگير تا راهنماي كنم +++++++++++

سلام
دوست عزیز قوانین رو رعایت کنید
گذاشتن شماره تماس ممنوع می باشد

​



[abbas_kn57]

سلام .تشکر از دوستان ,و تشکر مخصوص اقای jfrras -فقط دوستان این قطعه من 6 پایه است و شماتیک دوستمون 6 پایه نیست این عکس واضح و سرویس منوال این ال ای دی ----- دوپایه که علامت زدم با خط قرمز از پشت با هم وصل هستنمشاهده فایل‌پیوست 57748مشاهده فایل‌پیوست 57749

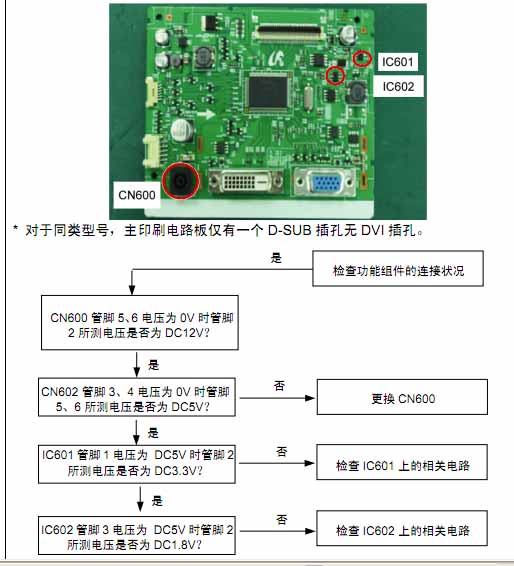

سلام. تصاویر اصلا واضح نیست. ولی در تصویر دوم قطعه 600 یک جک ورودی برای تغذیه 12 ولت و قطعه 601 رگولاتور 5 ولت به 3.3 ولت و قطعه 602 رگولاتور 3.3 ولت به 1.8 ولت میباشد. اگر مایل بودید تصاویر با کیفیت بهتر را به ایمیل من بفرستید.
+++++++++++++++++



[Ebadiyan]

سلام .اقا حرف شما درست است ولی من این قطعات رو ندارم از روی چه برد هایی میتوانم مشابه در بیارم .من کلی ماین برد کامپیوتر و هارد و ... دارم



[sonysony]

با سلام همکار عزیز قطعه یاد شده شما یک رگولاتور ساده 3.3 ولتی می باشد که بایه 1 آن به سر مشترک مقاومتهای R621,R622 4.7 k می رودو بایه 2 آن هم شاسی است بایه 3 خالی بوده و بایه 4 به مثبت خازنهای C620,C621 100uکه ورودی ولتاز 5 بوده و بایه 5 نیز خروجی 3.3 می باشد که به مثبت خازنهای C623,C624,C625 10u میرود . بجای آن یک رگولاتور ساده 3.3 می توانید نصب کنید موفق باشید



[yousef12]

سلام دوست من این آی سی رگلاتور 5ولت با دو خروجی 3.3و1.8 است
و من بیشتر این رگلاتور را در دی وی دی های ال سی دی دار دیده ام.



[Ebadiyan]

سلام دوستمون راست میگن این رگولاتور دو خرجی داره ..



[sonysony]

با سلام کجا دو خروجی داره یک بایه مشترکه یک بایه ولتاز سنسه یکی زمین یکی ورودی یکی خروجی یک رگولاتور ساده بذار بجاش همه شکل و جاهایی که میره هم بهتون توضیح دادم
