سلامت باشین

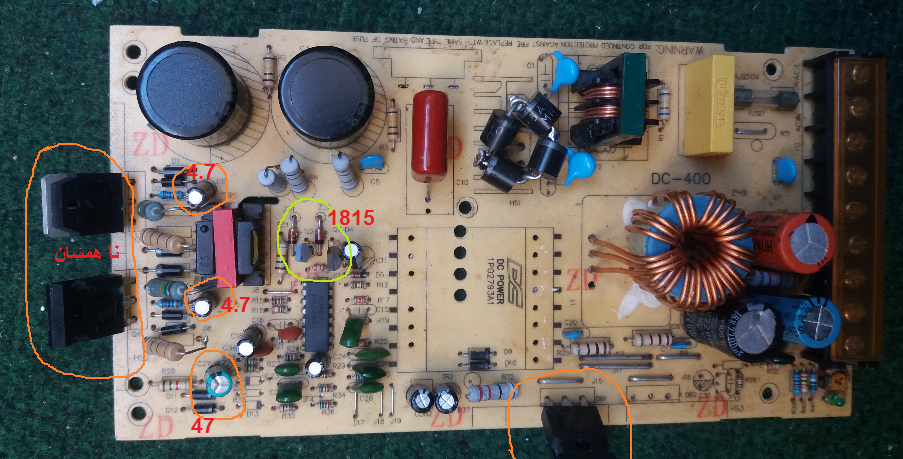

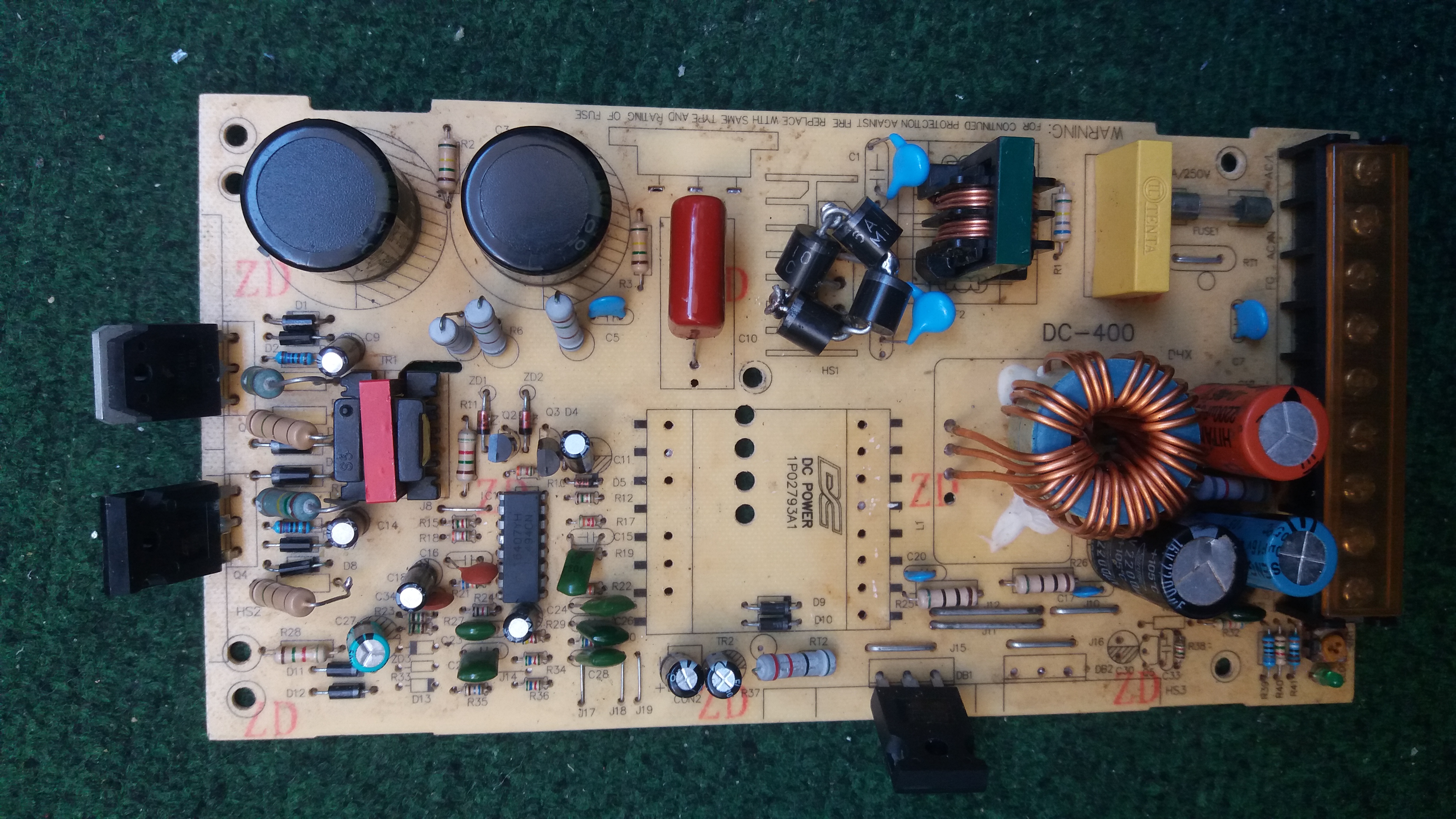

داخل عکس مشخصه یکی از دلایل داغ شدن ترانزیستور هاتون همین هم مدل نبودنشون و یکسان نبودن هست که اختلاف مقاومت بین پایه بیس و دیگر پایه هاشون به مقدار کمی متفاوته . یکی از دیودهای دوسر خروجی مدارو هم سازنده برای ارزان تر شدن حذف کرده ظاهرا یا امپر خروجی مدار زیر 20 امپر هست یا شاید هم خودتون باز کردین .
برای تبدیل به دوبل کردن ولتاژ خروجی تغذیه ایا منظورتون اینه که علاوه بر 12 ولت خروجی مثلا یک 5 ولت هم داشته باشیم ؟ اگر اینطوره که باید سیم پیچ دیگری به ترانس سویچینگ اضافه کرد تا با همون نسبت های فابریک قبلی روی سیم پیچ جدید هم ولتاژ القا بشه و در خروجی مدار یک دیود دوبل دیگر اضافه کنید تا به ولتاژ مورد نظر برسین ولی تعداد دور دقیق سیم پیچ هارو متاسفانه حفظ نیستم و در پاور های مختلف با آمپر های مختلف هم فرق داره . ولی انجام این کارو روی این پاور ها توصیه نمی کنم چون در خروجی 12 ولت توسط فیدبک به ای سی ولتاژ دائما کنترل میشه و زیر بار اگر بخواد افت کنه PWM تصحیح میکنه ولی اگر بصورت دستی یک سیم پیچ دیگر اضافه کنیم چون فیدبکی به مدار نداره در نتیجه با جریان کشیدن ولتاژش افت میکنه و رگوله شده ثابت نمیمونه مثلا زیر بار 3 امپری میشه 3.5 ولت بجای 5 ولت .
برای ساخت یک ولتاژ دیگر از خروجی 12 ولت خروجی خود پاور میشه استفاده کرد که رگوله شده با فیدبک و ثابت هست در همه حال . مدارات dc به dc زیادی هست که بصورت دقیق و رگوله شده میتونه 12 ولت رو به هر ولتاژ کمتری که بخواین تبدیل کنه و ثابت زیر بار نگه داره حتی تا 10 امپر .
