سوال: کار نکردن لمس در آیفون تصویری تابا tvd-1070i

gholamipour

کاربر
2023-07-25
26
9
یزد
سلام .
اول باید برد ( برد صدا . تصویر . تغذیه ) خراب را پیدا کنید . تا برد را تعمیر کنی .
اگر برد تصویر را از برد صدا جدا کردی . بازم دستگاه روشن نشد . ایراد از برد صدا یا از برد منبع تغذیه است .
با منبع متغیر . ولتاژ را روی 14 ولت و جریان را روی 0/5 یا 1 آمپر تنظیم کن . به برد صدا وصل کن . ببین دستگاه روشن میشه . اگر دستگاه روشن شد . برد تغذیه مشکل داره .
اگر دستگاه روشن شد . بدون هیچ مشکلی . برد تصویر را متصل کن . روشن شد بدون هیچ مشکلی . برد تغذیه مشکل دارد . و در صورت روشن نشدن و کشیدن جریان . برد تصویر مشکل دارد .
متشکرم
سلام

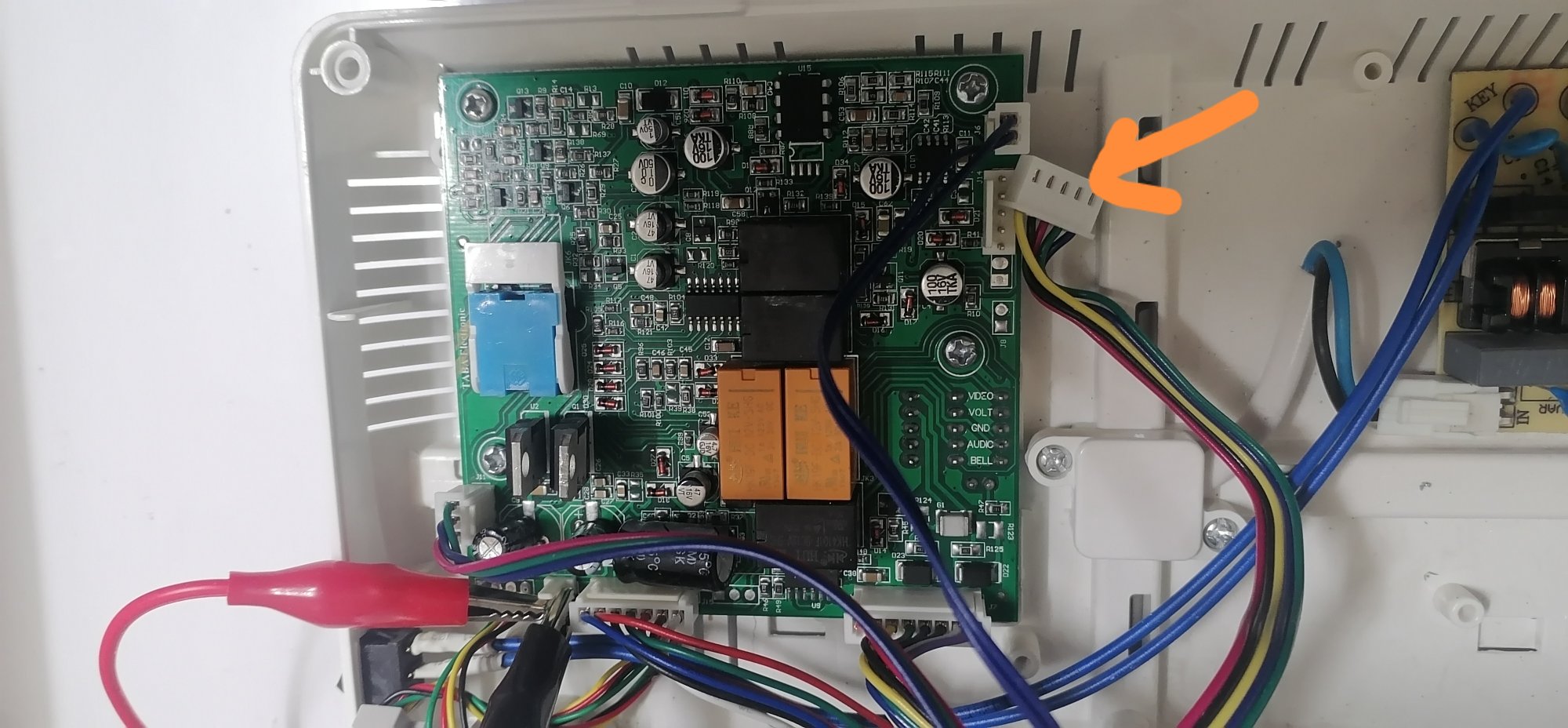

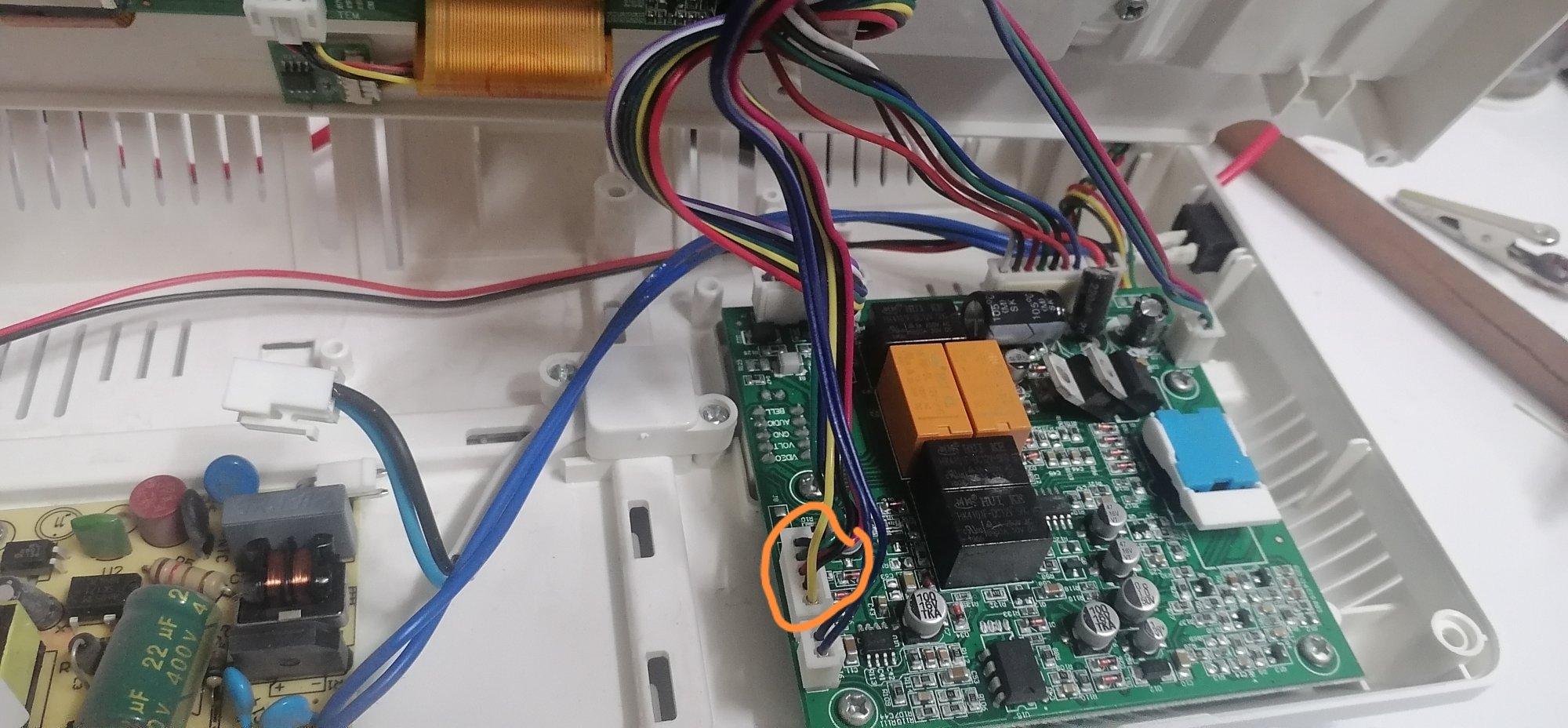

با اینکه من کامل منبع تغذیه رو تست کرده بودم و از سلامت منبع تغذیه،مطمئن بودم امروز‌ با منبع تغذیه جداگانه تست کردم و منبع تغذیه مشکلی ندارد چون من اولین آیفون تابا دارم کار‌میکنم نمیدونم کدوم سیم برای تصویر و ال سی دی میباشد. وقتی منبع تغذیه رو نصب میکنم از ۵ سیمه جریان کشی میشه و آیفون خاموش و چراغ سبز آن هم روشن نمیشه(سوکت ۱۰ سیم مشترک که بروی‌ برد صوت به ۲ قسمت جداگانه تقسیم میشود).


پیوست‌ها

  • 279.4 کیلوبایت بازدیدها: 51
  • 294 کیلوبایت بازدیدها: 46

gholamipour

کاربر
2023-07-25
26
9
یزد
در برد بالا دو سیم جریان کشی میکند مشکی و صورتی و همین دوسیم جریان کشی‌ میکنند.
من بصورت جداگانه تست کردم


هویدا

کاربر vip
vip
کاربر
2014-03-07
265
382
درود بر شما اگر سیمها جریان میکشه ای سی مبدل 5ولت سوخته از مدار جداش کن ببین چطوره


هویدا

کاربر vip
vip
کاربر
2014-03-07
265
382

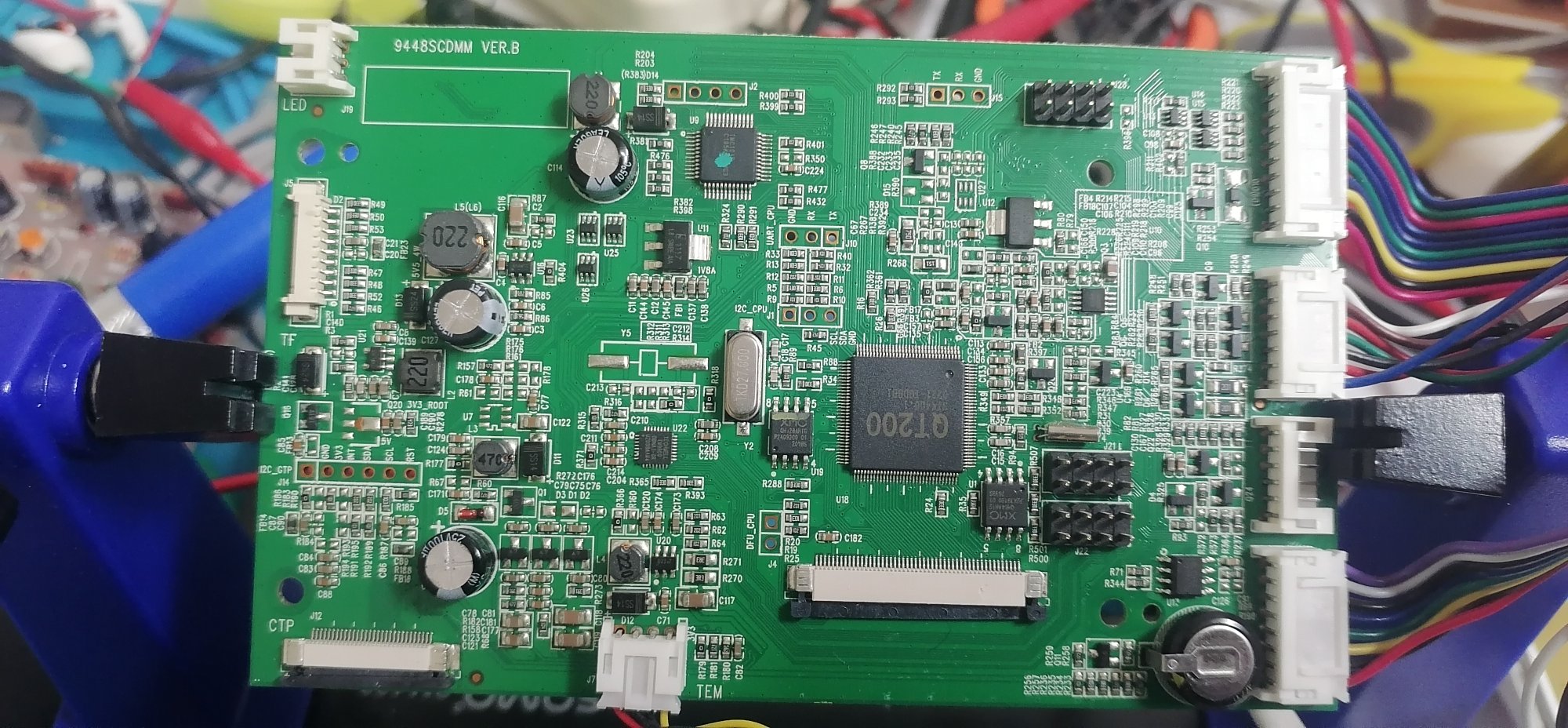

ای سی تغذیه روی برد ال سی دی مشکل داره عکس برد ال سی دی رو بفرست


هویدا

کاربر vip
vip
کاربر
2014-03-07
265
382
درود .ببین صدای زنگ روی پنل داخلی روداری یانه


gholamipour

کاربر
2023-07-25
26
9
یزد
اصلا برد روشن نمیشه که تست کنم.
خروجی‌ برد صوت به تصویر هم بررسی کردم و ولتاژ ۱۵ ولت را دارم.
سیم صورتی و مشکی رو به تنهایی روی برد تست کردم هر‌ دو جریان کشی میکنند.
مشکل روی برد تصویره حتی آیسی ۳۱۵۷ رو بررسی کردم و مشکلی نداشت.
یه اتصال کوتاه کنار آیسی صدا روی مقاومت و خازن وجود داره که من همه رو از برد بیرون آوردم و مشکلی نداشت و همچنان اتصال کوتاه وجود دارد.

آخرین ویرایش:

هویدا

کاربر vip
vip
کاربر
2014-03-07
265
382
درود عنوان مشکل کارنکردن لمس یا تاچه پس روشن نشدنش چیه؟


هویدا

کاربر vip
vip
کاربر
2014-03-07
265
382
اگر کلا خاموشه اول همون سوکت رو جدا کن ببین برد صوت درست میشه
