مشکل: کار نکردن بخور اب سرد

[aomidi]

با سلام دستگاه بخور اب سرد برای تعمیر اوردند تغذیه ان خروجی ندارد وتمام قطعات تغذیه تست شد سالم بودند لطفن راهنمایی بفرمایید در تغذیه ان از دوعدد ترانزیستور که یکی +ودیگری -واز یک ترانزیستور فت استفاده شده ترانزیستور فت هم سالمه وچند عدد دیود زنر و...



[V.GHAEDY]

سلام .
مشکل شما در مورد منبع تغذیه است بهتر بود در بخش منابع تغذیه تاپیک می زدید . به هر حال در صورت امکات یک عکس از بردقرار دهید .



[aomidi]

با سلام تصویر مدار را قرار دادم دوعدد خروجی 12 ولت دارد ویک عدد خروجی 33ولت
یک تغذیه ریسیوری کوچک قرار دادم اما امپرش کم است والمنت دستگاه را گرم نمیکند



[aomidi]

دوستان‌راهنمایی‌میکنید



[alimirpour]

با سلام
بنده هم دقیقا مشکل دوست عزیز aomidi را دارم .
همه قطعات سالم اند همه ترانزیستورها، دیود ها، مقاومت ها، خازن ها ،فیوز،کوپلر و چوک
اما مدار خروجی ندارد:crying:
برد هم دقیقا همین برد داخل تصویر است
لطفا راهنمایی بفرمایید.



[Parsa2309]

با احترام
این برد ها فوق العاده دردسر ساز هستند ،فقط تست قطعه کافی نیست ، گزارشی از ولتاژهای مدار از ورودی الی ...ارائه بدید



[alimirpour]

ولتاژ 300 و اندی ولت روی خازن 400 ولتی است
بر روی خروجی 33v حدود 167mv
خروجی 12v تقریبا صفر است
ولتاژ دو سر زنر 18v که با dw مشخص شده و قبل از چوک است است هیچ ولتاژی نیست



[elkteronikemodern]

پاسخ : Re: کار نکردن بخور اب سرد

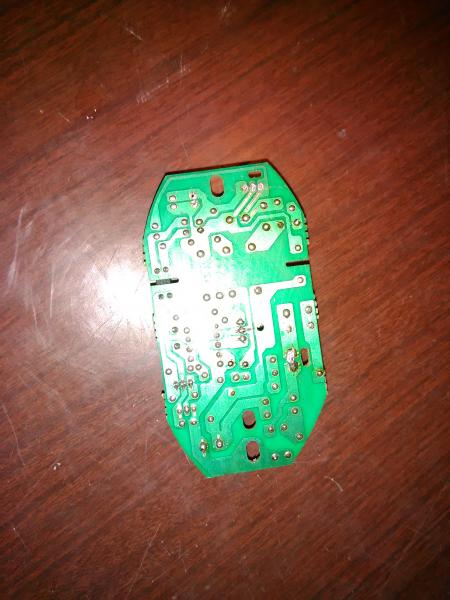

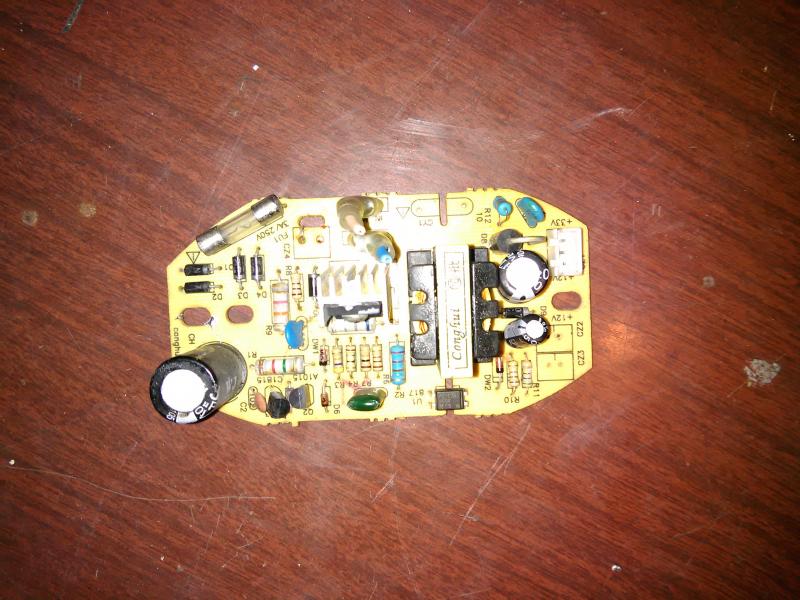

مشاهده فایل‌پیوست 141169مشاهده فایل‌پیوست 141169مشاهده فایل‌پیوست 141170


با سلام تصویر مدار را قرار دادم دوعدد خروجی 12 ولت دارد ویک عدد خروجی 33ولت
یک تغذیه ریسیوری کوچک قرار دادم اما امپرش کم است والمنت دستگاه را گرم نمیکند

سلام، آون المنت نیست پیزو التراسوند هستش، خازن سبز رنگ چک بشه، همچنین دیودها در بیرون مدار چک بشن



[electonic]

با سلام من هم همین جور شد دستکاه بخارسرد ولی با عوض کردن NTCسرراه 220ولت درست شد



[Parsa2309]

با سلام من هم همین جور شد دستکاه بخارسرد ولی با عوض کردن NTCسرراه 220ولت درست شد

با احترام
لطفا بفرمائید که NTCدر کجای این برد قرار گرفته :92000000:
