سلام

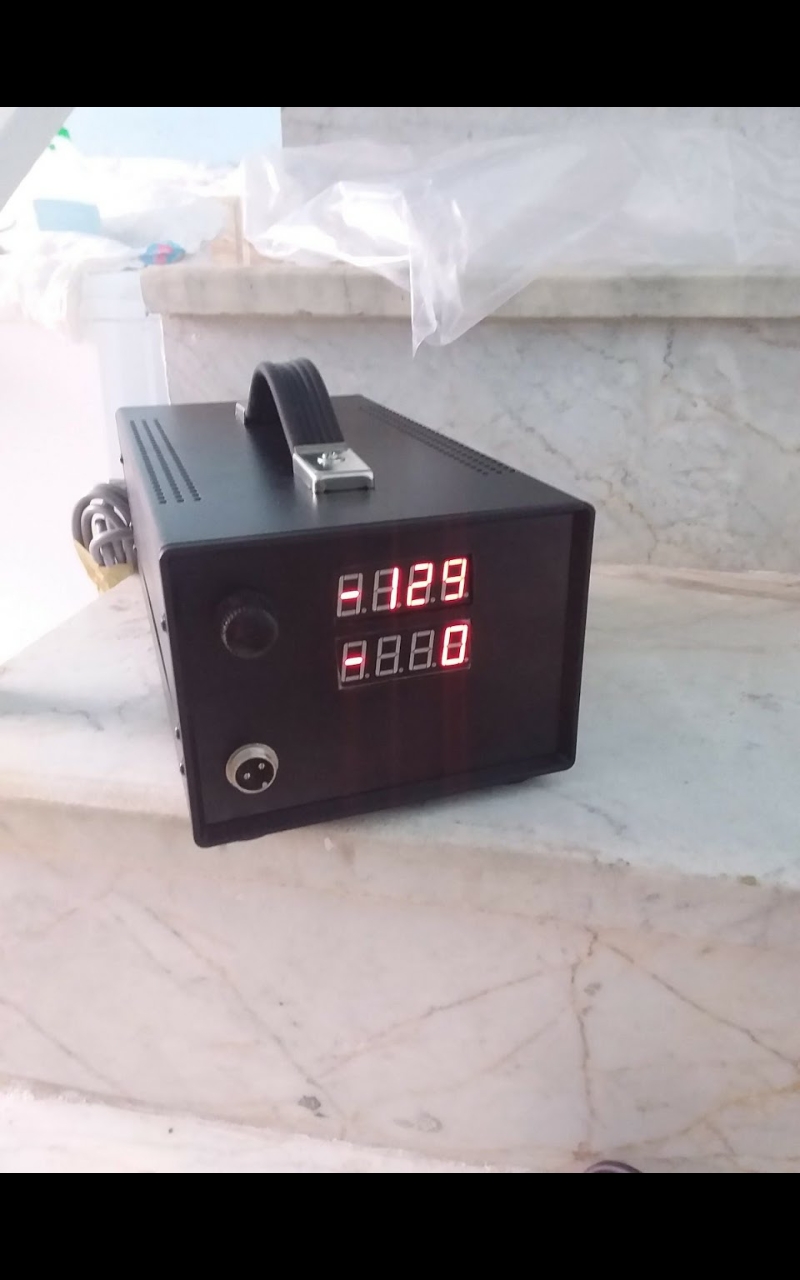

مهندس من این دستگاهو دارم دیجیتاله و عکسهایی از مدارشم براتون میفرستم فقط نمیدونم داخل دسته گان چنتا دیود و خازن های ولتاژ هست چون رزین ریختن داخلش

درود

نیاز به کپی نداره فقط ولتاژ بالا میخواد که بسادگی تهیه میشه

سپاس


milmil

کاربر
2010-01-25
11
21
اخه مدار دیجیتاله و برنامه نویسی شده پالسش و روی نمایشگر مینویسه ولتاژ خروجیو سیستم پالسشم توصت دو تا ترانزیستور irfp کنترل میشه یه ای سی ۵۵۵ داره یدونم atmega که فقط مربوط به نمایشگر میشه خروجی مدار هم حدود ۲۰ ولت برق اهمتر نشون میده که جریان پالسه فکر کنم چون نمیتونه لامپ روشن کنه وقتی دسته گان نصب میشه خروجی گان ۳سانت پرتاب برق داره


milmil

کاربر
2010-01-25
11
21

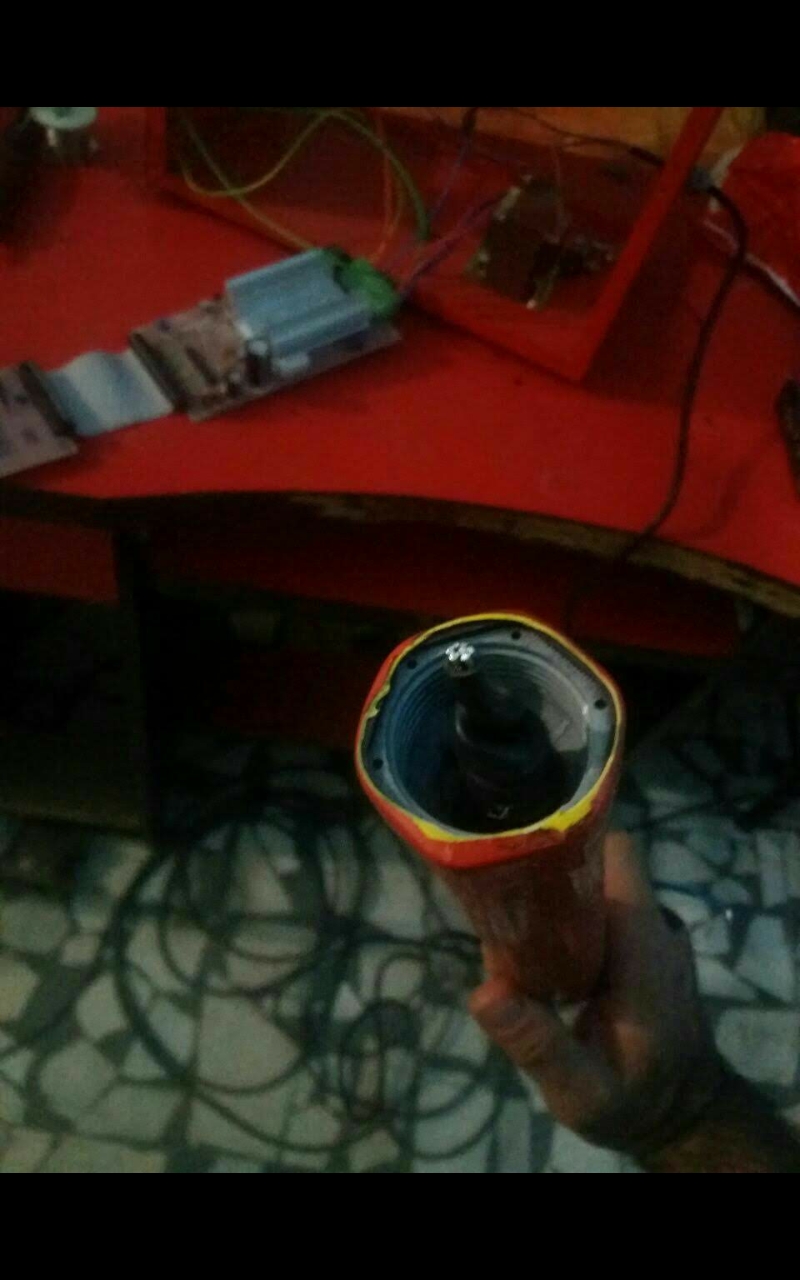

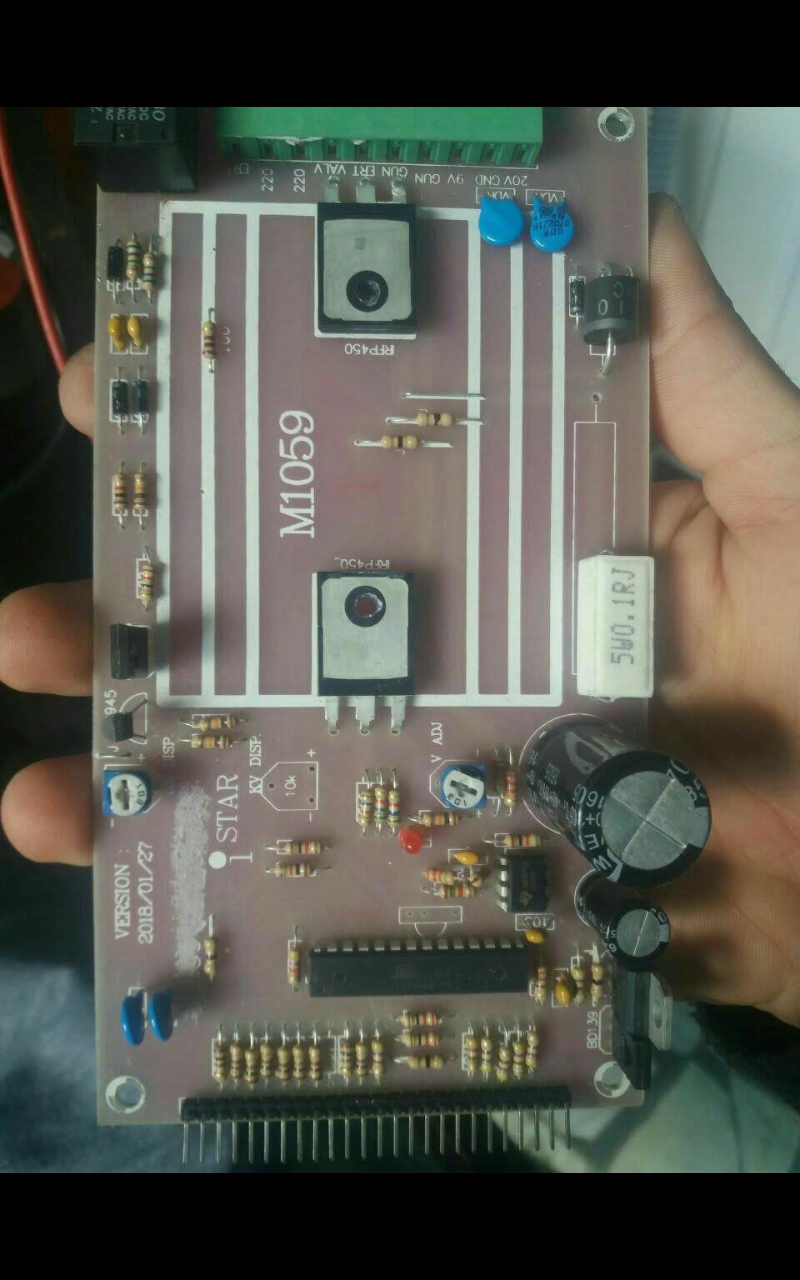

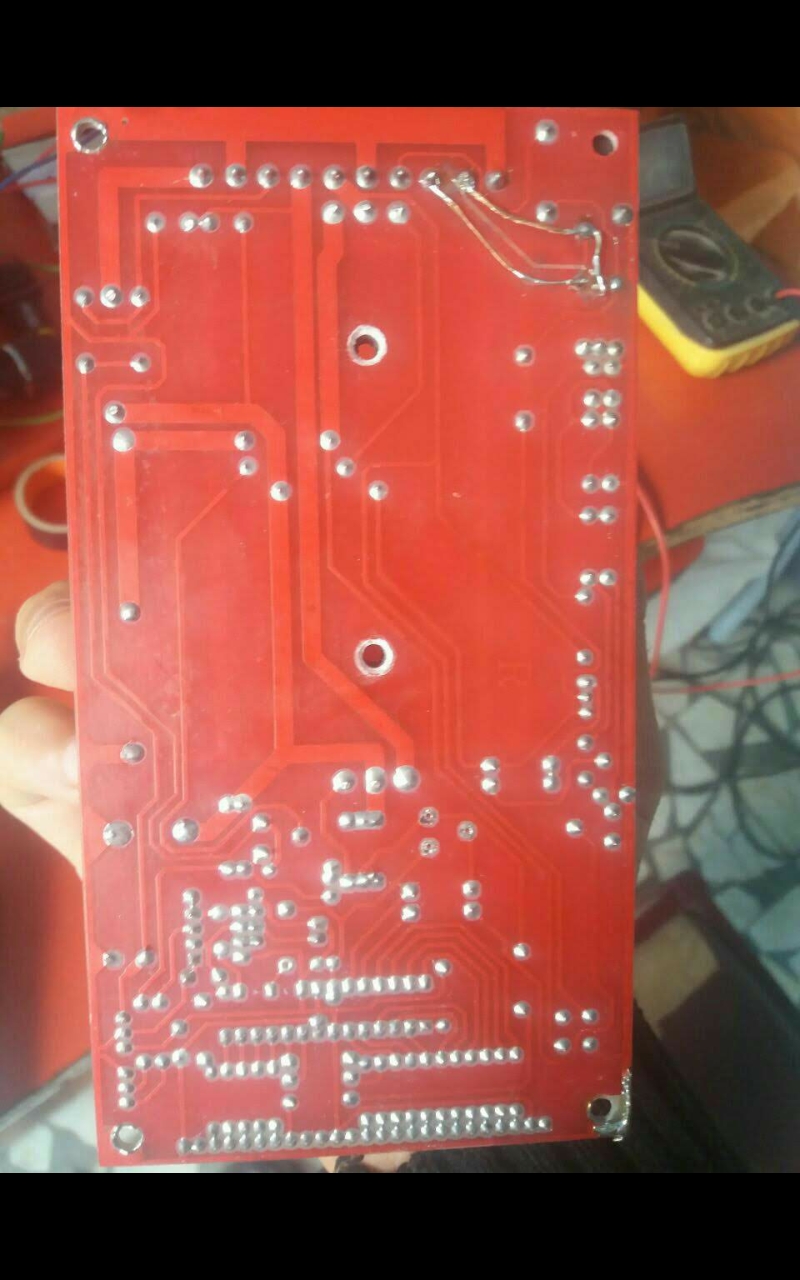

این هم عکس مدار ایا یه همچین چیزی میشه ساخت Screenshot_۲۰۱۹۰۷۲۵-۱۵۰۳۱۱_Photos.jpgScreenshot_۲۰۱۹۰۷۲۵-۱۵۰۴۳۵_Photos.jpgScreenshot_۲۰۱۹۰۷۲۵-۱۵۰۴۵۱_Photos.jpgScreenshot_۲۰۱۹۰۷۲۵-۱۵۰۵۰۳_Photos.jpg


غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,098
اخه مدار دیجیتاله و برنامه نویسی شده پالسش و روی نمایشگر مینویسه ولتاژ خروجیو سیستم پالسشم توصت دو تا ترانزیستور irfp کنترل میشه یه ای سی ۵۵۵ داره یدونم atmega که فقط مربوط به نمایشگر میشه خروجی مدار هم حدود ۲۰ ولت برق اهمتر نشون میده که جریان پالسه فکر کنم چون نمیتونه لامپ روشن کنه وقتی دسته گان نصب میشه خروجی گان ۳سانت پرتاب برق داره

درود

بله ساختن هر وسیله الکترونیکی مقدوره
اما با امکانات و شرایط شما باید مقرون بصرفه باشه که بخوای بسازی.
و لذا میتونی از مدارت ساده استفاده کنی
چون نیازی به تغییر و انتخاب هایولتاژ نداره و تا جایی که اطلاع دارم با یک ولتاژ کار میکنه و نیاز به تغییر دامنه هایولتاژ نیست
هرچند تغییر دامنه هایولتاژ هم بسادگی ممکن و مقدوره بشرطی که در امور الکترونیک ، بحد کافی مجرب باشی

سپاس


milmil

کاربر
2010-01-25
11
21
رشتم در زمینه الکترونیک امپلی فایر تخصص دارم های ولتاژ کار،نکردم ولی تا حدودی از این مدار سر دراوردم میخوام بجای سون سگمنت روی ماژول lcd ولتاژ نمایش بده که اونم ساختم با برنامه arm مشکل بنده ساخت های ولتاژه که از دیود 2cl75 میدونم باید استفاده شه ولی قبلش یه چک سیم پیچ باید بسته بشه

  • Like
واکنش‌ها[ی پسندها]: غزال

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,098
رشتم در زمینه الکترونیک امپلی فایر تخصص دارم های ولتاژ کار،نکردم ولی تا حدودی از این مدار سر دراوردم میخوام بجای سون سگمنت روی ماژول lcd ولتاژ نمایش بده که اونم ساختم با برنامه arm مشکل بنده ساخت های ولتاژه که از دیود 2cl75 میدونم باید استفاده شه ولی قبلش یه چک سیم پیچ باید بسته بشه

درود

مقصود شما رو متوجه نشدم که فرمودید
قبلش چک سیم پیچ باید استفاده بشه

ساده ترین راه اینه که یک تلویزیون قدیمی که هایولتاژش سالم باشه تهیه کنی ( رنگی یا سیاه و سفید)
تا دلت بخواد سمساری ها دارن و بقیمت نازلی میتونی تهیه کنی

سپاس


milmil

کاربر
2010-01-25
11
21
مداری در زمینه های ولتاژ تلویزیون دارید که یک سیم در خروجی داشته باشه که داخل ظرف مخمل قرار بگیره و باردارش کنه؟ یک سیمم زمین میشه

  • Like
واکنش‌ها[ی پسندها]: غزال

غزال

Remembering
ناظم انجمن
2012-03-18
10,107
80,098
مداری در زمینه های ولتاژ تلویزیون دارید که یک سیم در خروجی داشته باشه که داخل ظرف مخمل قرار بگیره و باردارش کنه؟ یک سیمم زمین میشه

درود

وقتی با مبلغ دو تا قطعه میتونی کل سیستم حاضر و آماده را بخری دیگه چه کاریه که خودت مونتاژ کنی؟

سپاس


alise8192

VIP PLUS
VIP PLUS
vip
کاربر
2014-02-02
16
10
47
ارومیه
درود

تهیه هایولتاژ بسیار ارزون و ساده

البته نظر شما که هایولتاژ دستگاه بین 70 الی 100 کیلو ولته نادرسته و خیلی کمتر از این حرفهاست
چون بارها ایندستگاه را تعمیر کردم و اگرچه ولتاژ مربوطه را اندازه گیری نکردم اما با توجه به مدار و قطعاتش مطمئنم ولتاژش اینقدر بالا نیست

اما بهترین و ارزونترین راه اینه که یک تلویزیون سیاه و سفید 12 یا 14 اینچ تهیه کنی که فقط بخش هایولتاژش سالم باشه
حالا سیم هایولتاژ تلویزیون که توسط پستونک به لامپ تصویر متصل شده به قطعه فلزی مورد نظر متصل کن
سپس سیم گراند یا سیم بدنه یا سیمی که به منفی خازن بزرگ تغذیه متصل کرده اید به پیستوله متصل و استفاده کن .

توضیح اینکه هایولتاژ دارای جریان ضعیفی است و خطرناک نیست اما اگه بهش دست بزنی یا دست را بهش نزدیک کنی خواننده میشی و چهچه میزنی ولی خطری نداره

برای آزاد کردن پستونک هایولتاژ باید سیمی را به گراند متصل کنی و انتهای سیم را به پیچ گوشتی متصل و پیچ گوشتی را زیر پستونک بفرستی که به نوک فلزی پستونک متصل بشه که اگر ولتاژ ذخیره شده در لامپ تصویر وجود داشته باشه تخلیه بشه و البته اگه پستونک را بدون عملیات فوق هم از لامپ تصوصر جدا کنی و دستت به مغزی پستونک بخوره خطری نداره و فقط تکون کوچیکی میده
این هایولتاژ حدود 10 کیلو ولته که تصور میکنم بالاتر از ولتاژ مورد نیاز هم هست اما اشکالی نداره و در هر صورت تست کن تا هرگونه نقص احتمالی را رفع کنم.

اگر با مشکلی مواجه شدی اعلام کن تا رفع کنم

بخشی که فرمودی مشکلترین بخش ایندستگاه است بهمین سادگی تهیه میشه و بقیه اش بعهده شما

من پودر را در ظرفی که به گراند متصله میریزم و قطعه را به هایولتاژ متصل میکنم و پودر را بصورت الک کردن روی قطعه میپاشم بطوریکه شبیه گرد و خاک در فضا منتشر بشه تا هایولتاژ جذبش کنه
و پس از پاشیدن پودر با هیتری که دور موتور آنرا خیلی کم کردم حرارتش میدم و بهمین روش برام راضی کننده بوده و با پیستوله کار نکردم و نمیدونم با پیستوله رنگ مایع میشه یا نه ؟ پیستوله رنگ مایع دارم .

سپاس

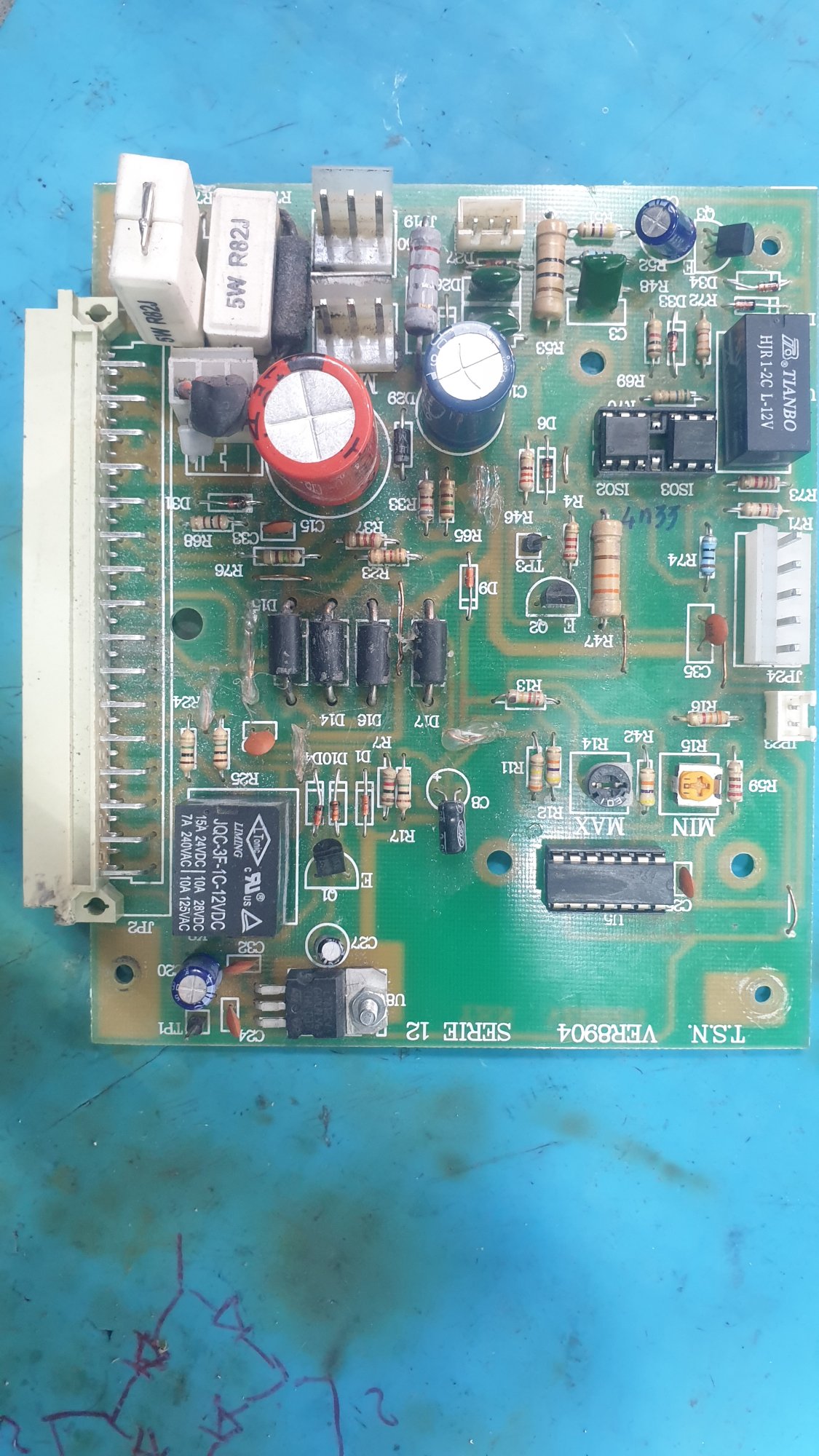

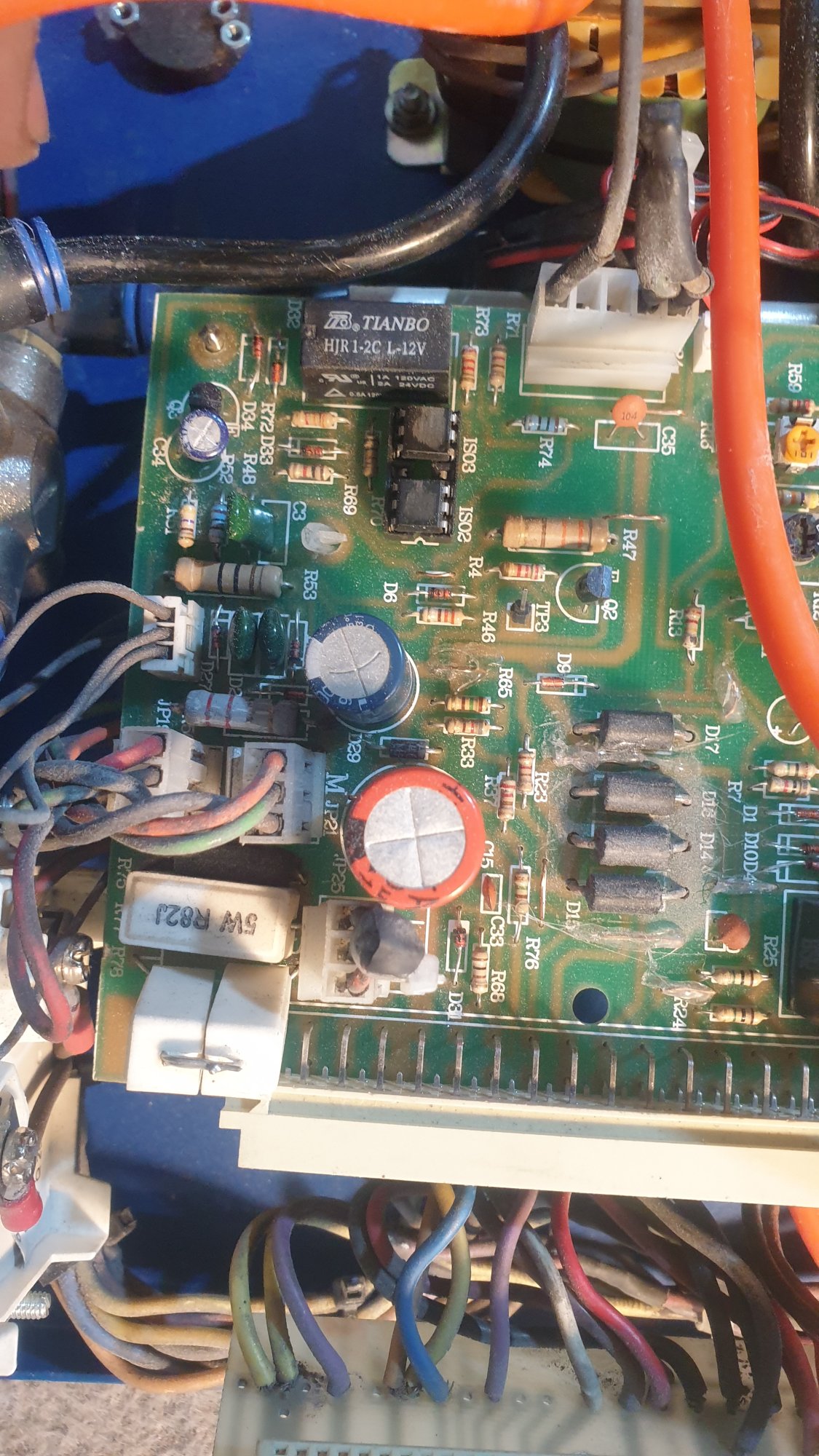

درود و عرض ارادت... تا جایی که بنده متوجه شدم شما روی دستگاههای رنگ الکترو استاتیک کار کردید. دستگاه ساخت ایران برام اوردن tsn هست توش چند تا ای سی هست که شماره هاش و پاک کردن.. دو تاشون اپتو ترانزیستور هست 4n33 ولی یکیش ای سی 14 پایه dip هست که نتونستم شناساییش کنم ولی اطرافش دو تا پتانسیومتر ماکزیمم و مینیمم روش هست اول احتمال میدادم از سری اپ امپ باشه ولی چون دیدم اسیلاتور نداره مدار به ذهنم رسید ای سی cmos یا ttl باشه.. فعلا که درگیرش هستم و نتونستم ای را شناسایی کنم.. ممنون میشم کمکی ازتون گرفته باشم
