سوال: چگونه با وجود کمیاب بودن مقسم فرکانس می توان فرکانس متر ساخت!!!

[reza_476]

باسلام
همانطوریکه در عنوان تاپیک آمده درساخت فرکانسمتر و مدار افزایش دهنده فرکانس اوسیلوسکوپهای فرکانس پایین ویا ارتقاء رنج مولتی مترهای فرکانسمتر دار و انواع مدارات فرکانس رادیویی و ... استفاده میشود
همانند مثال زیر :
[hide]

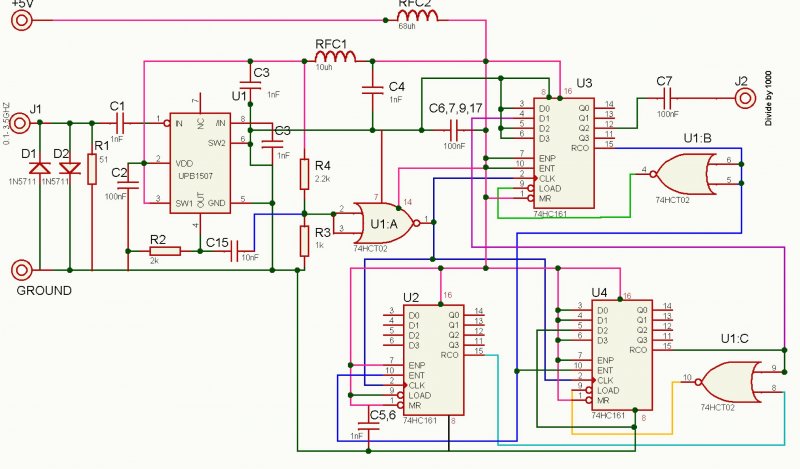

آی سی UPB1507 در مدار زیر فرکانس ورودی از 100 مگاهرتز تا 3/5 گیگاهرتز را در خروجی تقسیم بر هزار مینماید


[/hide]



[jfrras]

به نام خدا
دوستان عزیز این مقسم فرکانس ها کاربردشون کجاست
میشه یه توضیح درموردشون بدید

سلام جناب اسدی
با تشکر از آقا رضا که توضیحات کاملی دادند.
کاربرد گستره ای دارند. یک مورد در ساخت فرکانس متر .2 قفل کننده فرکانس های بالا
برای مثال هم روی فرستنده و هم گیرنده برای فرکانس خاص که ثبات بالایی دارند.
داخل اسکوپ و غیره....
برای اینکه بتوانیم با میکروکنترلر یا سایر مدارات فرکانس ورودی را اندازه گیری کنیم .
این قطعات محدودیت فرکانس ورودی دارند . مثلا سری pic16fx x xتا 40 مگاهرتز رو
شمارش میکنند. برای رفع این مشکل باید فرکانس ورودی را برای مثال 1 گیگاهرتز را به 64 یا ضرایب
مورد نیاز تقسیم کرد تا فرکانس قابل قبول میکرو بدست آید تا بتواند 1 گیگاهرتز رو شمارش کند.

موفق باشید.

​



[msoofina]

سلام مهندس این مداری که قرار دادین عملی کار میکنه؟ تست شده هست؟



[msoofina]

آی سی upb1507 توی بازار نیست.
بجاش یه آی سی دیگه معرفی کنید.



[jamalsixtysi]

سلام ممنون از مطلب مفیدتون... میخواستم بدونم این برد گیرنده چه دستگاهی هست؟ شدیدا به این ایسی نیاز دارم کجا میتونم پیدا کنم؟
