تجربیات: پین اوت رله کنترل اینه تاشو برقی پژو

[Mohsenaux]

سلام و وقت بخیر خدمت اساتید محترم

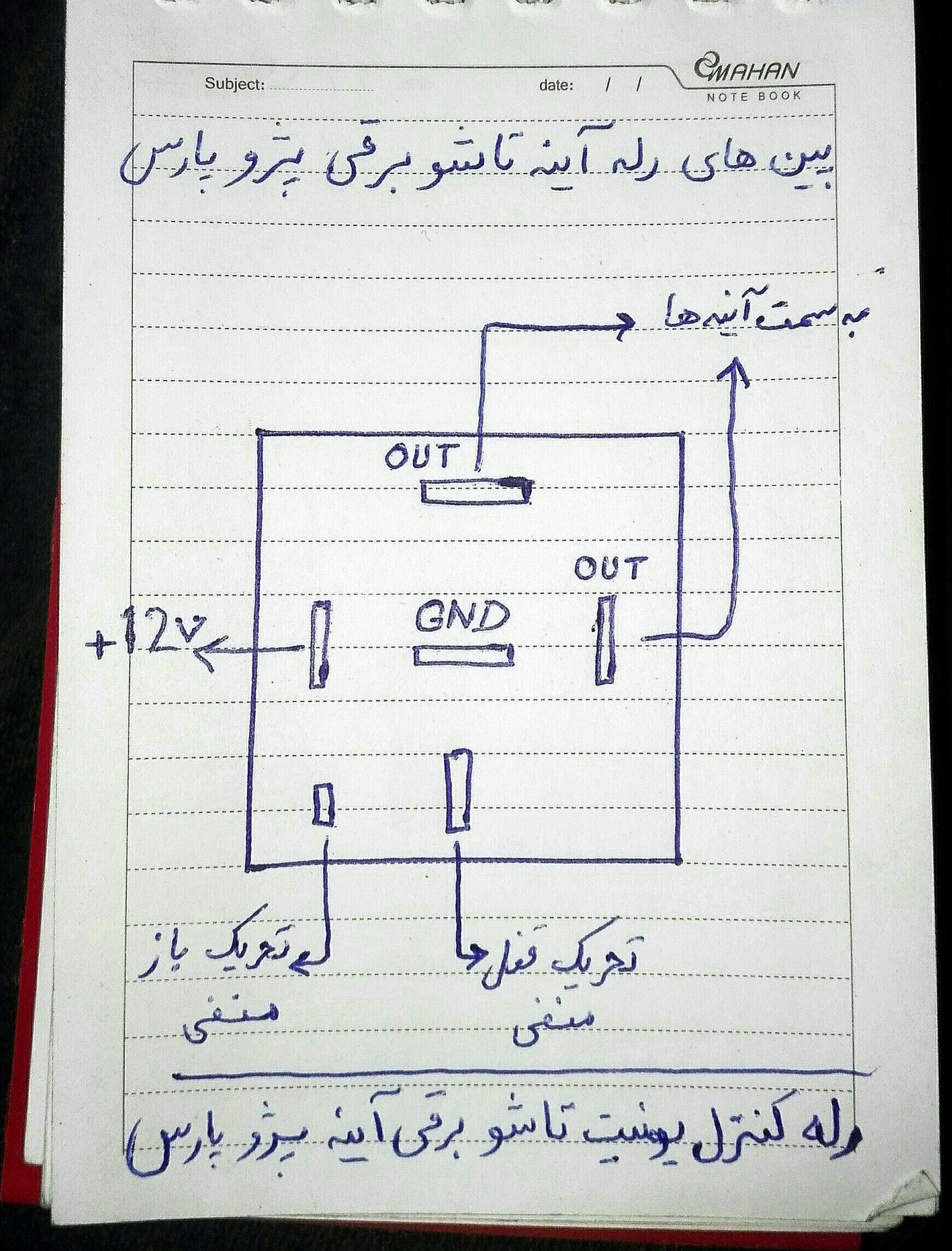

معرفی پین های رله کنترل یونیت تاشو برقی اینه پژو پارس جهت نصب اینه برقی روی خودرو های فاقد این اپشن.
عکس به پیوست می باشد.



[Amin.no]

سلام با تشکر از قرار دادن پین اوت؛
یونیت قفل مرکزی پارس ۹ سیم میباشد که دو سیم مربوط به تحریک باز و بسته شدن آینه هست (همونطور که در نقشه هم مشخص کردید) آیا همین یونیت قابل نصب برای پژو ۲۰۷؛۲۰۶ و رانا پلاس هست؟!
درمورد عملکرد مرحله دوم یعنی جمع شدن آینه با فشردن مجدد قفل آیا این فرمان توسط قفل مرکزی ارسال میشه یا اینکه یونیت آینه با دومین تحریک عمل میکنه؟



[hassan magic]

سلام با تشکر از قرار دادن پین اوت؛
یونیت قفل مرکزی پارس ۹ سیم میباشد که دو سیم مربوط به تحریک باز و بسته شدن آینه هست (همونطور که در نقشه هم مشخص کردید) آیا همین یونیت قابل نصب برای پژو ۲۰۷؛۲۰۶ و رانا پلاس هست؟!
درمورد عملکرد مرحله دوم یعنی جمع شدن آینه با فشردن مجدد قفل آیا این فرمان توسط قفل مرکزی ارسال میشه یا اینکه یونیت آینه با دومین تحریک عمل میکنه؟

تحریک منفی برای باز و تحریک منفی برای بسته شدن آینه است. نکته اینکه تحریک باید حتما زیر ۱ ثانیه اعمال شود، با تحریک دائم منفی یا تحریک ۴ ثانیه رله کار نمی‌کند.



[abolfazlmehdizade_]

سلام و وقت بخیر خدمت اساتید محترم
معرفی پین های رله کنترل یونیت تاشو برقی اینه پژو پارس جهت نصب اینه برقی روی خودرو های فاقد این اپشن.
عکس به پیوست می باشد.

خیلی ممنون از محتوای خوبتون
میشه راهنمایی کنید تو خودرو پارس tu5 که اینه ها فابریک برقیه با سیستم برق معمولی که از همین رله استفاده‌ شده محل قرار گیری رله کجاست؟
و اینکه اگه بخوایم کلیدی داخل کابین قرار بدیم که با اون بشه اینه ها رو باز و جمع کرد باید حتما از دو کلید برای تحریک استفاده کرد؟ یا اینکه میشه دو پایه رو با یک کلید کنترل کرد؟



[Mohsenaux]

خیلی ممنون از محتوای خوبتون
میشه راهنمایی کنید تو خودرو پارس tu5 که اینه ها فابریک برقیه با سیستم برق معمولی که از همین رله استفاده‌ شده محل قرار گیری رله کجاست؟
و اینکه اگه بخوایم کلیدی داخل کابین قرار بدیم که با اون بشه اینه ها رو باز و جمع کرد باید حتما از دو کلید برای تحریک استفاده کرد؟ یا اینکه میشه دو پایه رو با یک کلید کنترل کرد؟

کلا سه مدل سيستم برق برای اینه ها توی پژو های داخلی استفاده شده
۱. استفاده از کنترل یونیت مجزا. همین که عکسش هست.
۲. تعبیه کردن همین کنترلر در مجموعه کنترل یونیت قفل مرکزی . یعنی یونیت قفل مرکزی خروجی برای ایینه ها هم داره.
۳. تعبیه کردن این قابلیت در کامپیوتر داخل ماشین در ماشین هایی که سیستم برقشون کامپيوتری هست یا بعضی ها مولتی پلکس بهش میگن.

در مدل های ۱ و ۲ ذکر شده در بالا میشه با گذاشتن دکمه اینه ها رو کنترل کرد.
در مدل 3 خود ماشین این قابلیت داره که توی دکمه تنظیم اینه ها هست .



[Amin_Z4]

سلام من برای 207 مدل 89 که سیستم برقش مولتی پلکس فرانسوی هست میخوام آینه تاشو برقی کروز نصب کنم کلید شیشه بالابر و تنظیم آینه از نوع دو سوکت هست و تغییرات تو کلید تنظیم آینه انجام دادم که با هر بار چرخش 180 درجه ولوم تنظیم آینه ، دو سیم برق مثبت و منفی خروجی از کلید به سمت موتور جای ولتاژ مثبت و منفی عوض بشه و جهت چرخش موتور آینه برای باز یا بسته شدن تغییر کنه یعنی دایم پشت موتور جریان مثبت و منفی یا منفی و مثبت فعاله. سوال اینه آیا وقتی آینه باز یا بسته میشه و به انتهای حرکت میرسه فشار به موتورها میاد و یا موتور اتوماتیک خودش برقو قطع میکنه؟ اگر برق پشت موتور قطع نشه چطور میشه با رله دستور قطع داد
ممنون میشم دوستان راهنمایی بفرمایند



[Amin.no]

سلام من برای 207 مدل 89 که سیستم برقش مولتی پلکس فرانسوی هست میخوام آینه تاشو برقی کروز نصب کنم کلید شیشه بالابر و تنظیم آینه از نوع دو سوکت هست و تغییرات تو کلید تنظیم آینه انجام دادم که با هر بار چرخش 180 درجه ولوم تنظیم آینه ، دو سیم برق مثبت و منفی خروجی از کلید به سمت موتور جای ولتاژ مثبت و منفی عوض بشه و جهت چرخش موتور آینه برای باز یا بسته شدن تغییر کنه یعنی دایم پشت موتور جریان مثبت و منفی یا منفی و مثبت فعاله. سوال اینه آیا وقتی آینه باز یا بسته میشه و به انتهای حرکت میرسه فشار به موتورها میاد و یا موتور اتوماتیک خودش برقو قطع میکنه؟ اگر برق پشت موتور قطع نشه چطور میشه با رله دستور قطع داد
ممنون میشم دوستان راهنمایی بفرمایند

سلام
کروز تاشو برقی ۲۰۷ فابریکی هست؟
تا جایی که من پرسیدم روی کروز موتور نصب میکنند و فابریکی نداشته.
