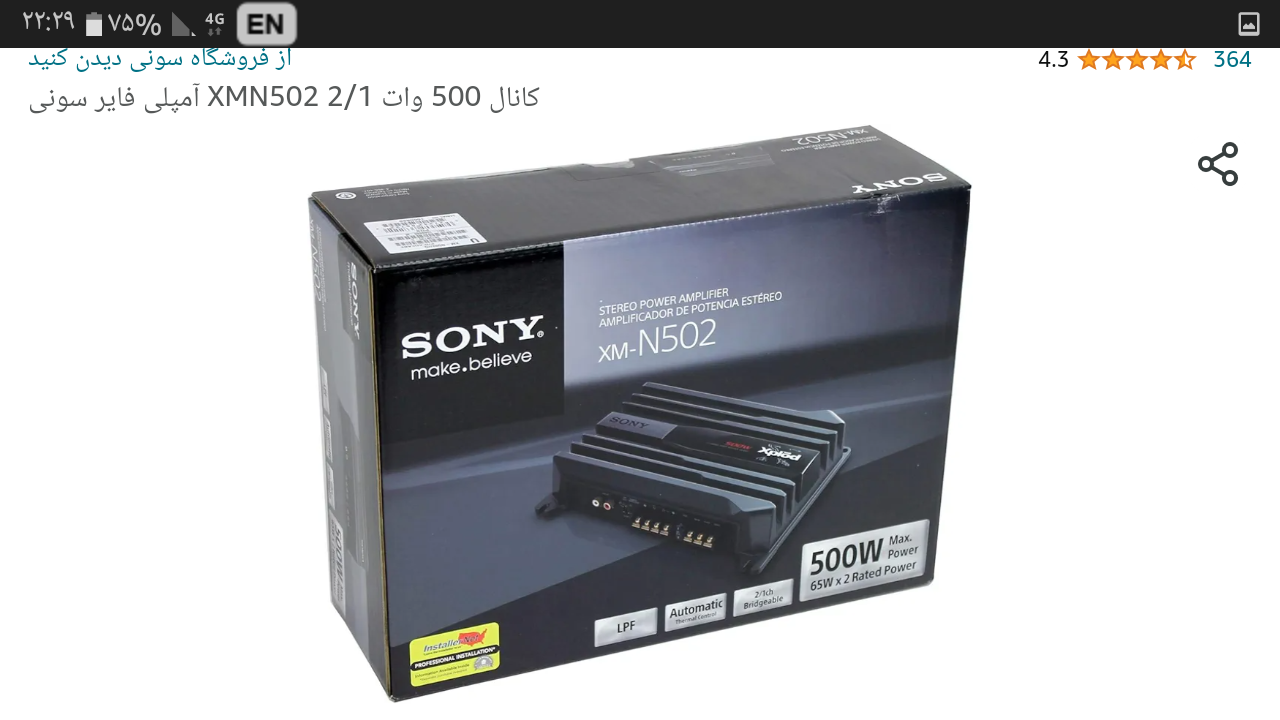

عرض ارادت ، میخواستم با ترانس دوبل این امپلی رو راه اندازی کنم ولتاژ مثبت و منفی و گراند رو به کدوم نقاط لحیم کنم که با بوستر سویچینگ خود سیستم تداخلی نداشته باشه

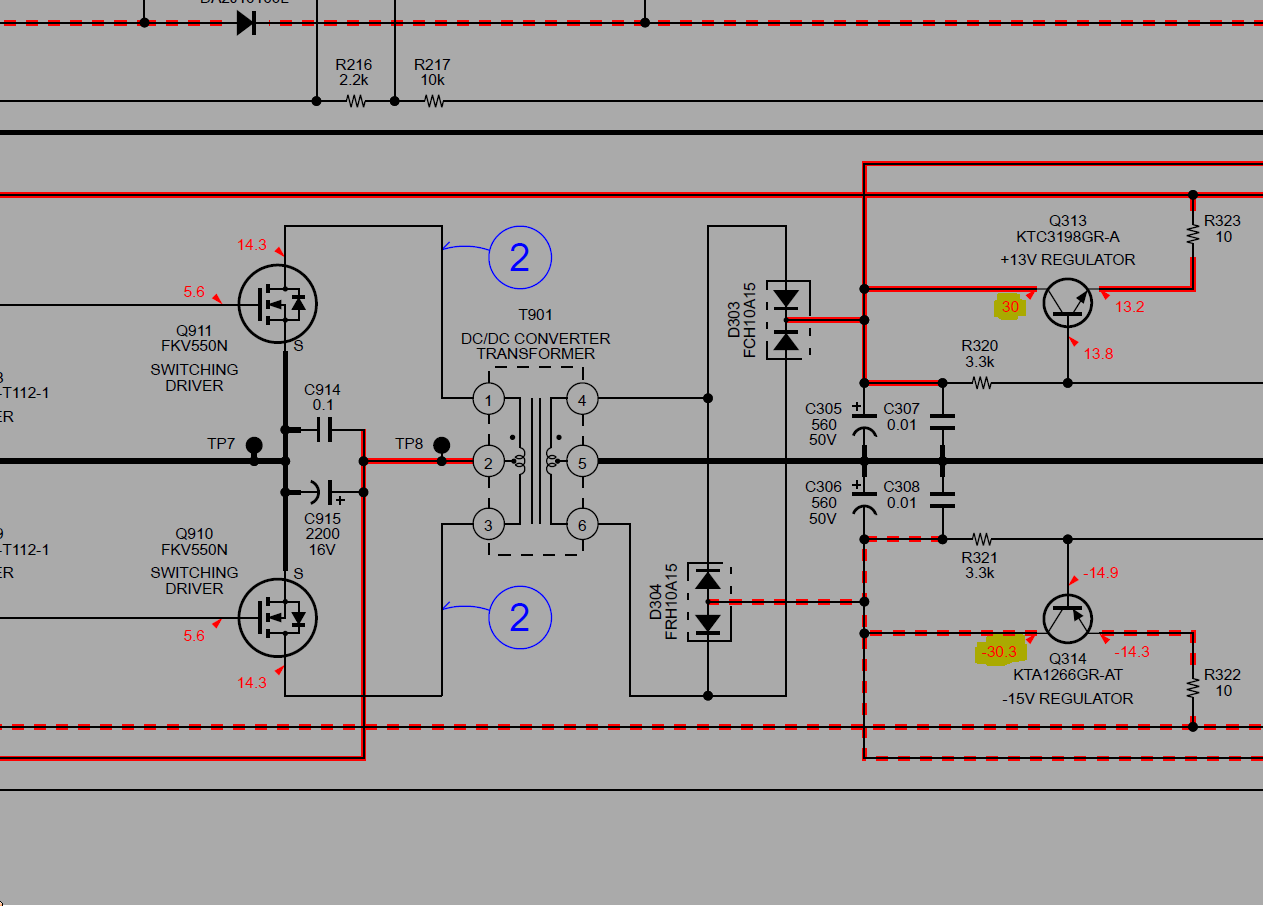

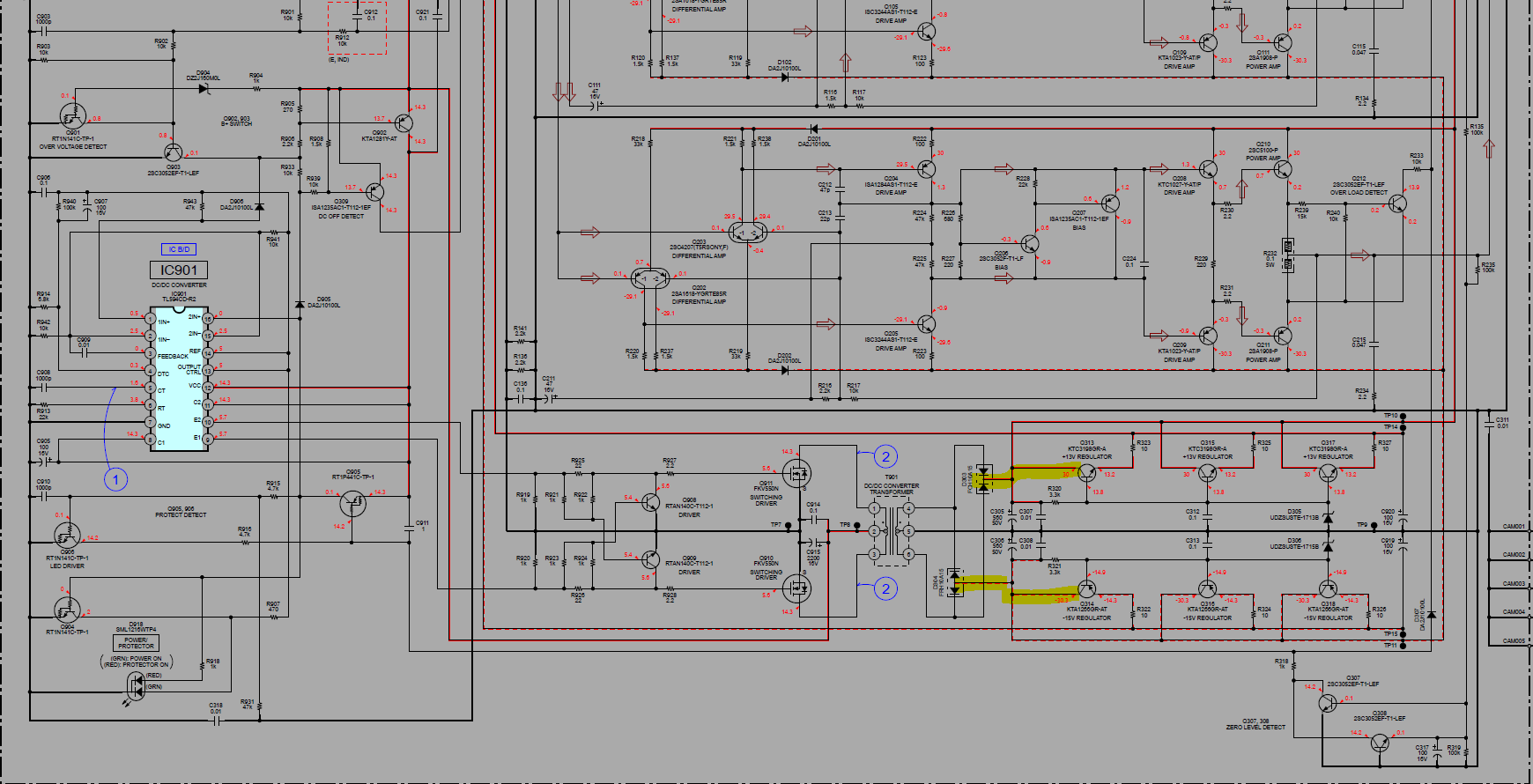

ولتاژ مثبت تغذیه دوبل خارجی رو به قطب مثبت خازن C305
گراند تغذیه دوبل خارجی رو به اتصال مشترک منفی خازن C305 و مثبت خازن C306
ولتاژ منفی تغذیه دوبل خارجی رو به قطب منفی خازن C306
وصل کنید
نکته مهم:
موقع استفاده از منبع تغذیه خارجی باید برق اصلی آمپلیفایر قطع باشه اما بته به نوع طراحی آمپلیفایر لازم هست سوکت ریموت برق دار باشه تا آمپلیفایر میوت نباشه (در مورد این آمپلیفایر نقه رو بررسی نکردم)
موقع اتصال به برق 12 ولت حتماً منبع تغذیه دوبل رو از مدار جدا کنید
ظرفیت خازن روی برد تغذیه دوبل با خازن تغذیه داخلی مواضی میشه و جریان بیشتری واسه شارژ خازن ها لازم هت
در بلند مدت باعث آسیب دیدن پل دیود و ماسفت های تغذیه میشه
