پیدا کردن نوع قطعهsmd یا مشابه

[meysam6377]

دوست عزیز این ای سی شارژ می باشد ای سی رو از روی برد بردارید چون مشکل داره سپس تست کنید ببینید دستگاه روشن میشه
اگر روشن شد ماژول شارژر باطری که اماده هست رو میتونید بجای این ای سی بزارید که بهتون میگم چطوری
اعلام نتیجه کنید فقط ببینید دستگاه بدون این ای سی روشن میشه یا نه البته از شارژ باطری مطمئن باشید

سلام. بروی چشم تست میکنم و نتیجه رو اعلام میکنم



[meysam6377]

سلام

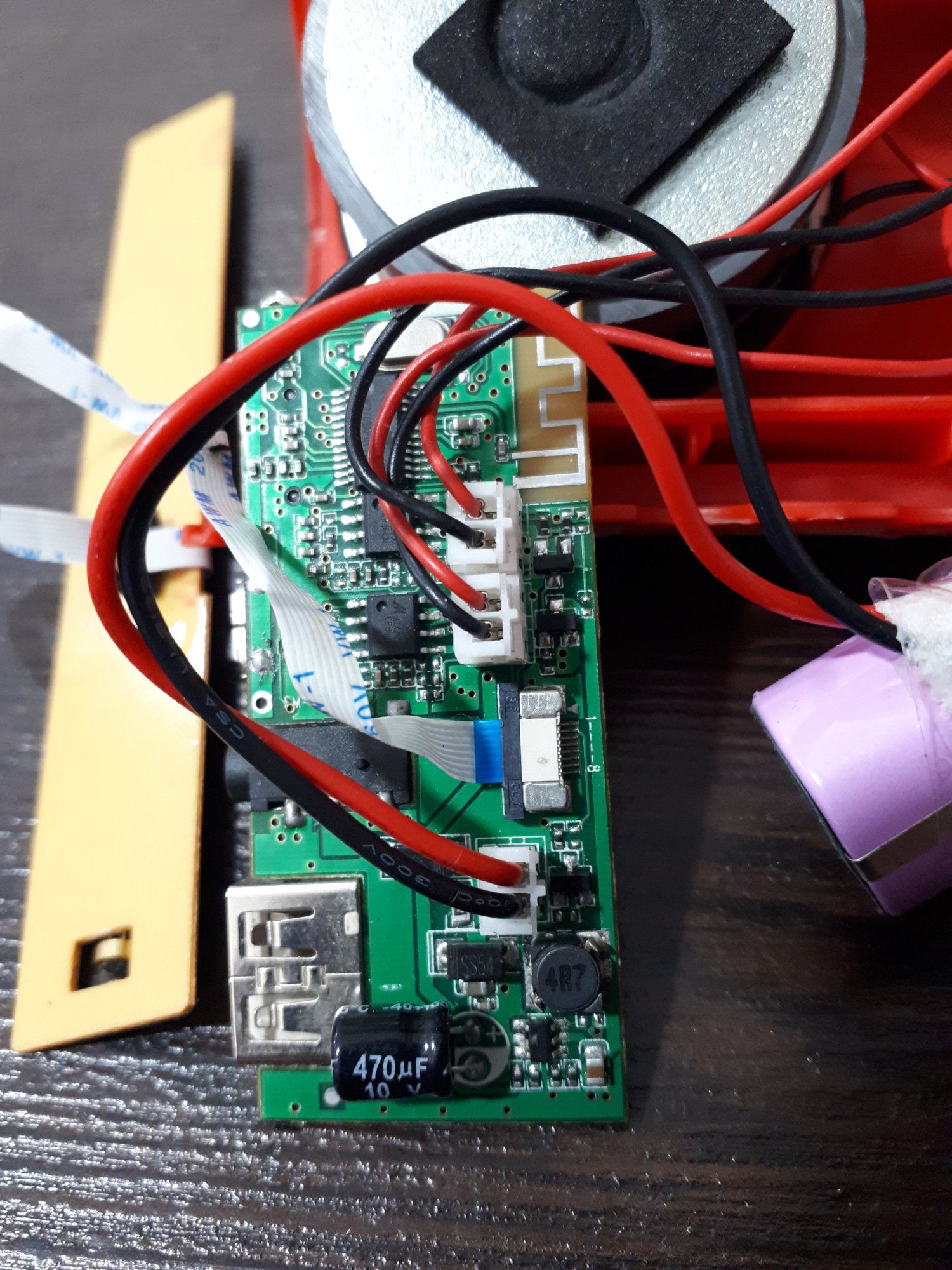

با توجه به قطعات اطراف مدار افزاینده ولتاژه

آی سی را بردارید و به خازن 470 کنارش 5 ولت بدید اگر روشن شد از ماژول های افزاینده ولتاژ استفاده کنید

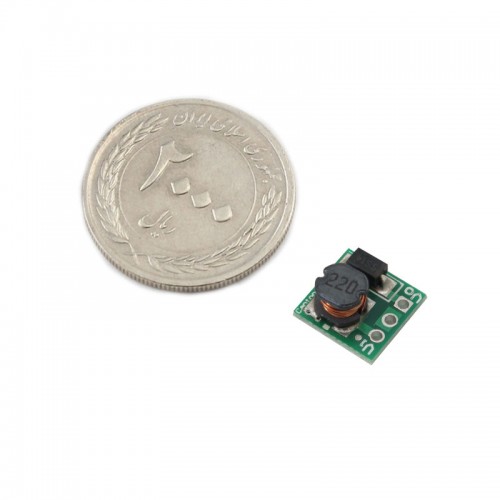

ماژول افزاینده ولتاژ DC به DC با خروجی 5 ولتمشاهده فایل‌پیوست 203381​

سلام و سپاس فراوان
بروی چشم
تست میکنم و نتیجه رو خدمتتون اعلام میکنم



[infoshinfo]

سلام
خدا رحمت کنه مادربزرگ‌تون رو

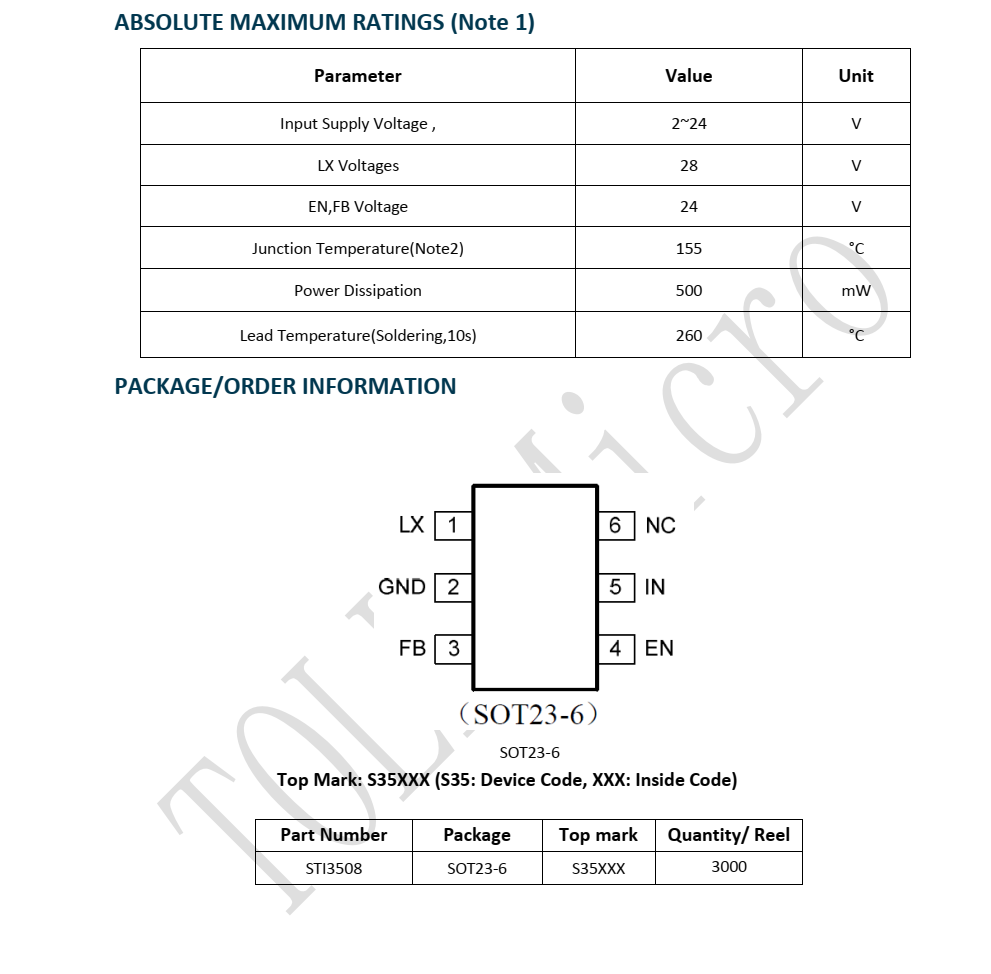

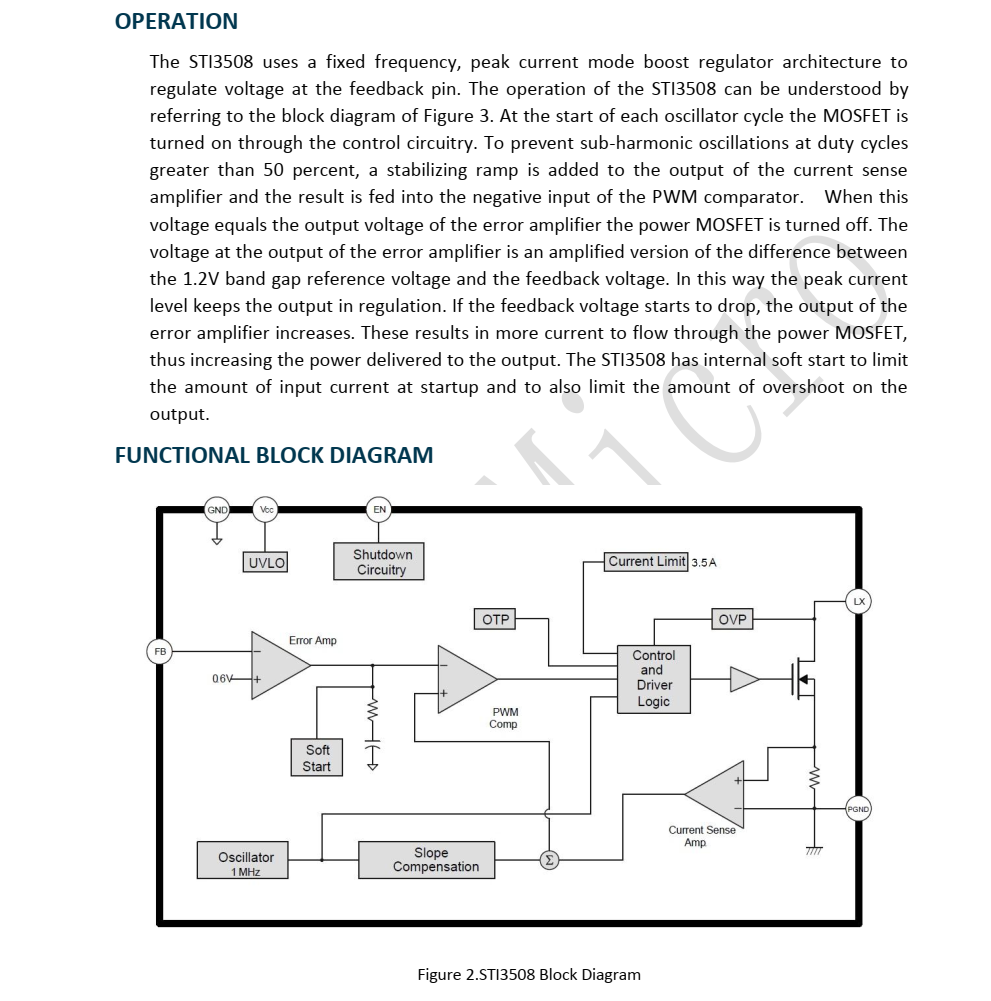

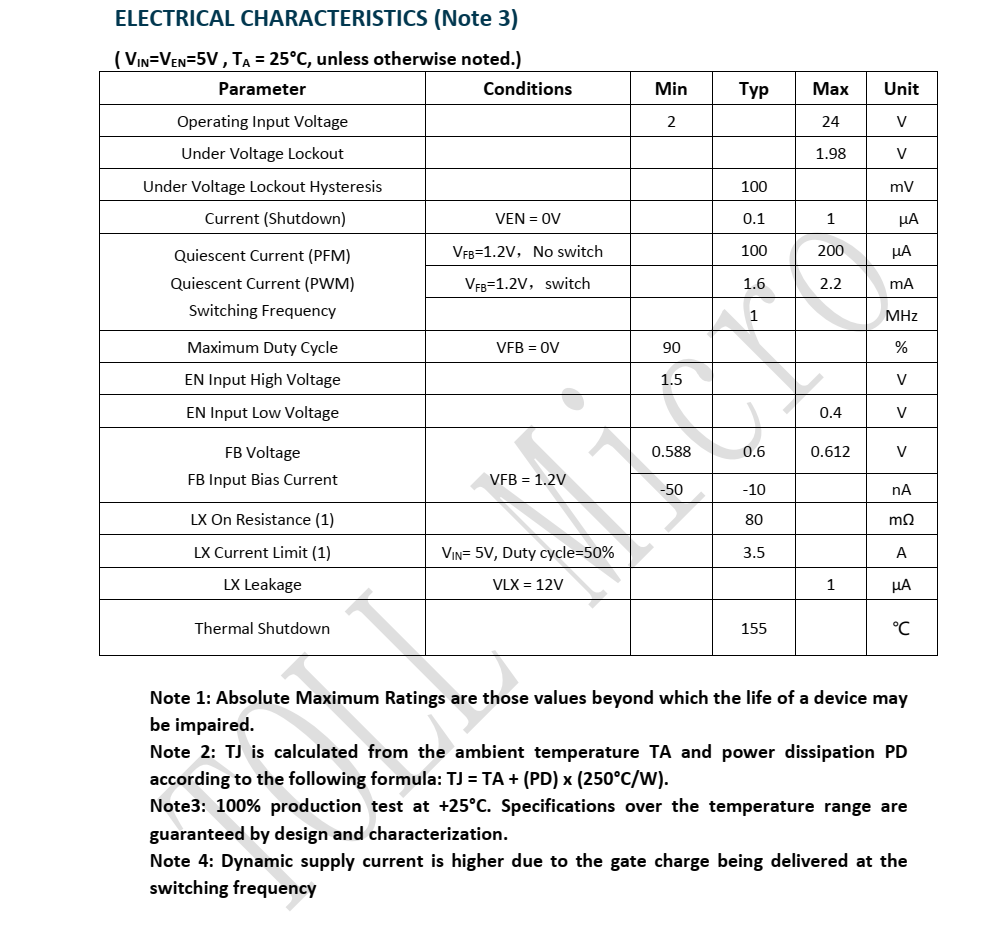

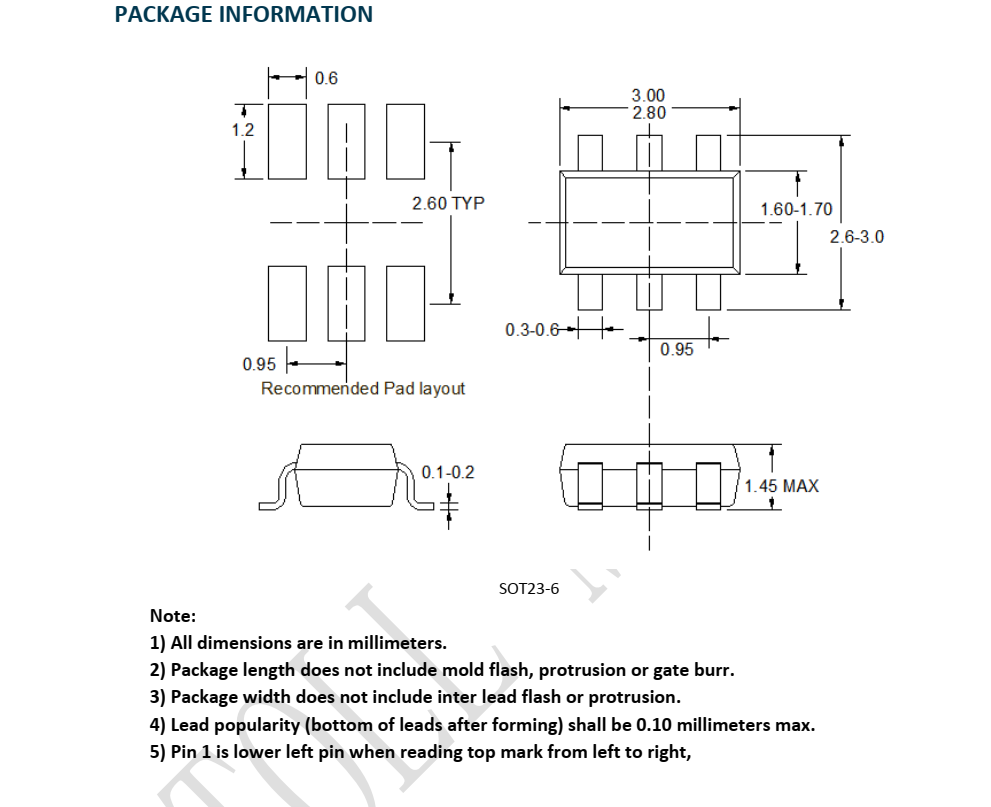

دیتاشیت STI3508C



[meysam6377]

سلام
خدا رحمت کنه مادربزرگ‌تون رو
دیتاشیت STI3508C

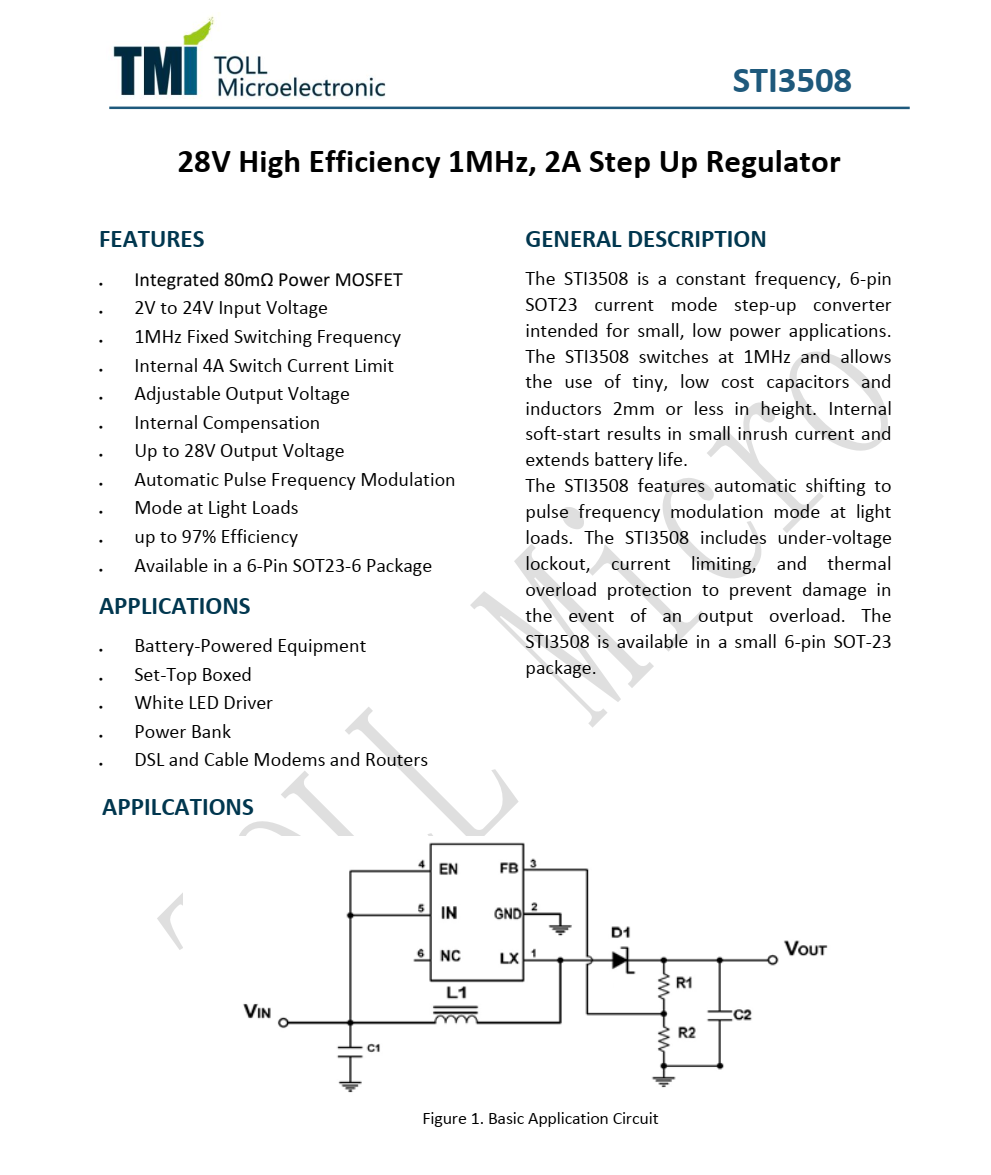

مشاهده فایل‌پیوست 203665
مشاهده فایل‌پیوست 203666

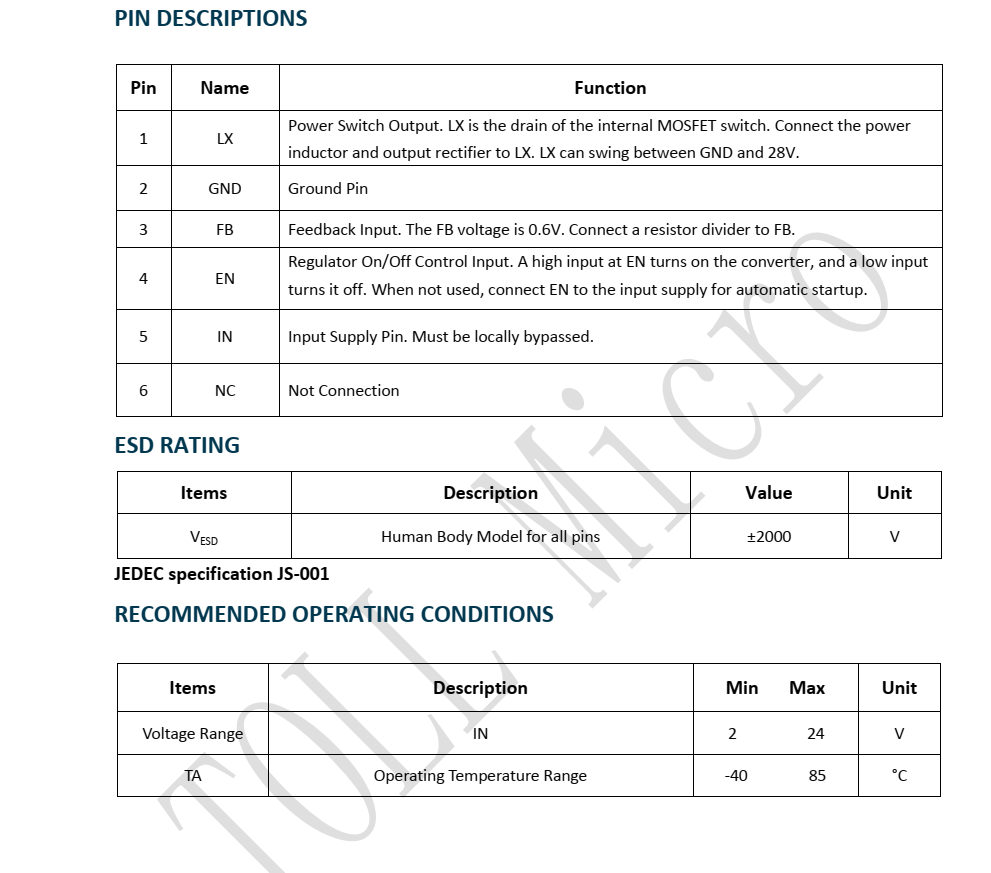

مشاهده فایل‌پیوست 203667

مشاهده فایل‌پیوست 203668

مشاهده فایل‌پیوست 203669

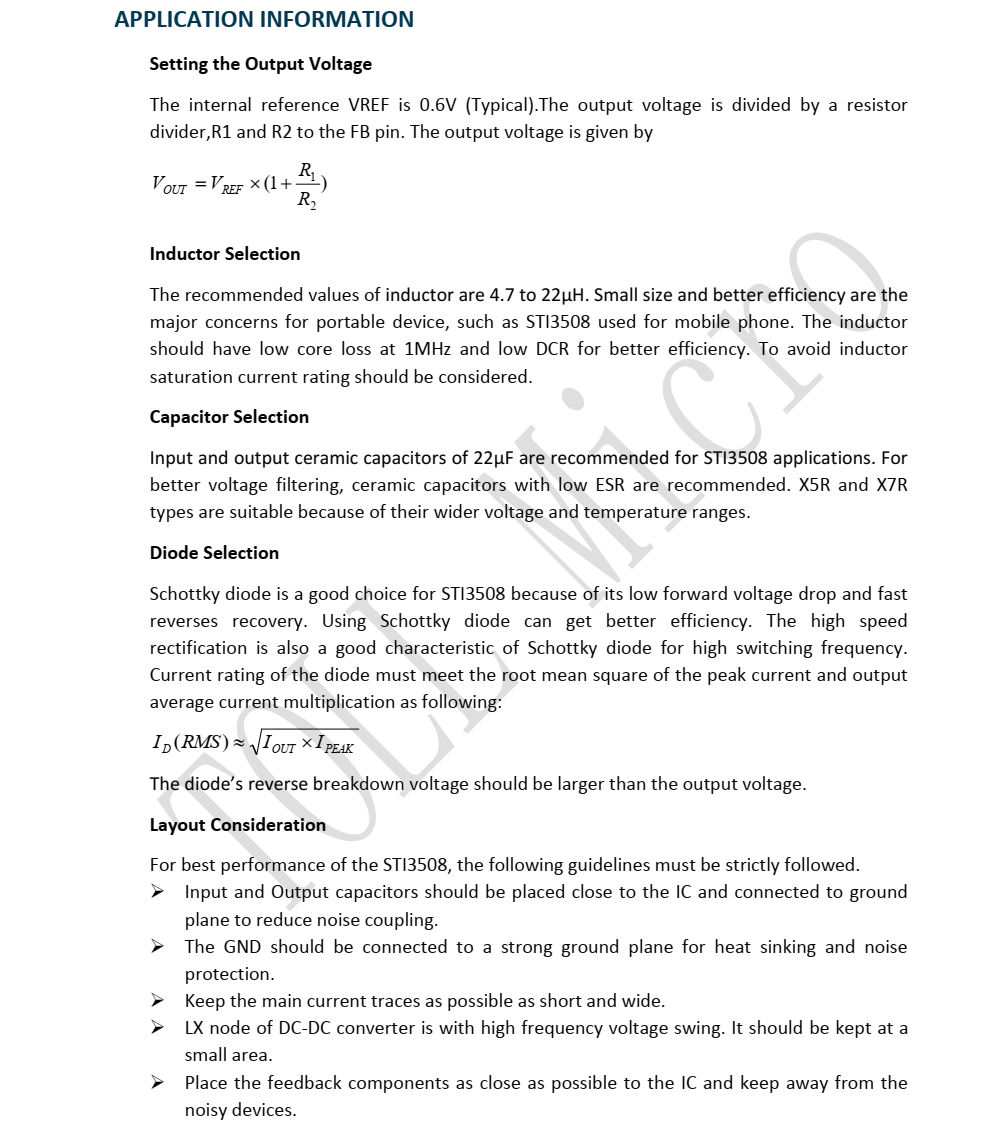

مشاهده فایل‌پیوست 203670

مشاهده فایل‌پیوست 203671

سپاس فراوان🌺🙏



[meysam6377]

سلام بروی چشم ممنونم ببخشید من مادربزرگم فوت شده بود این دو سه هفته پیگیر نبودم. عکس کامل رو میفرستم

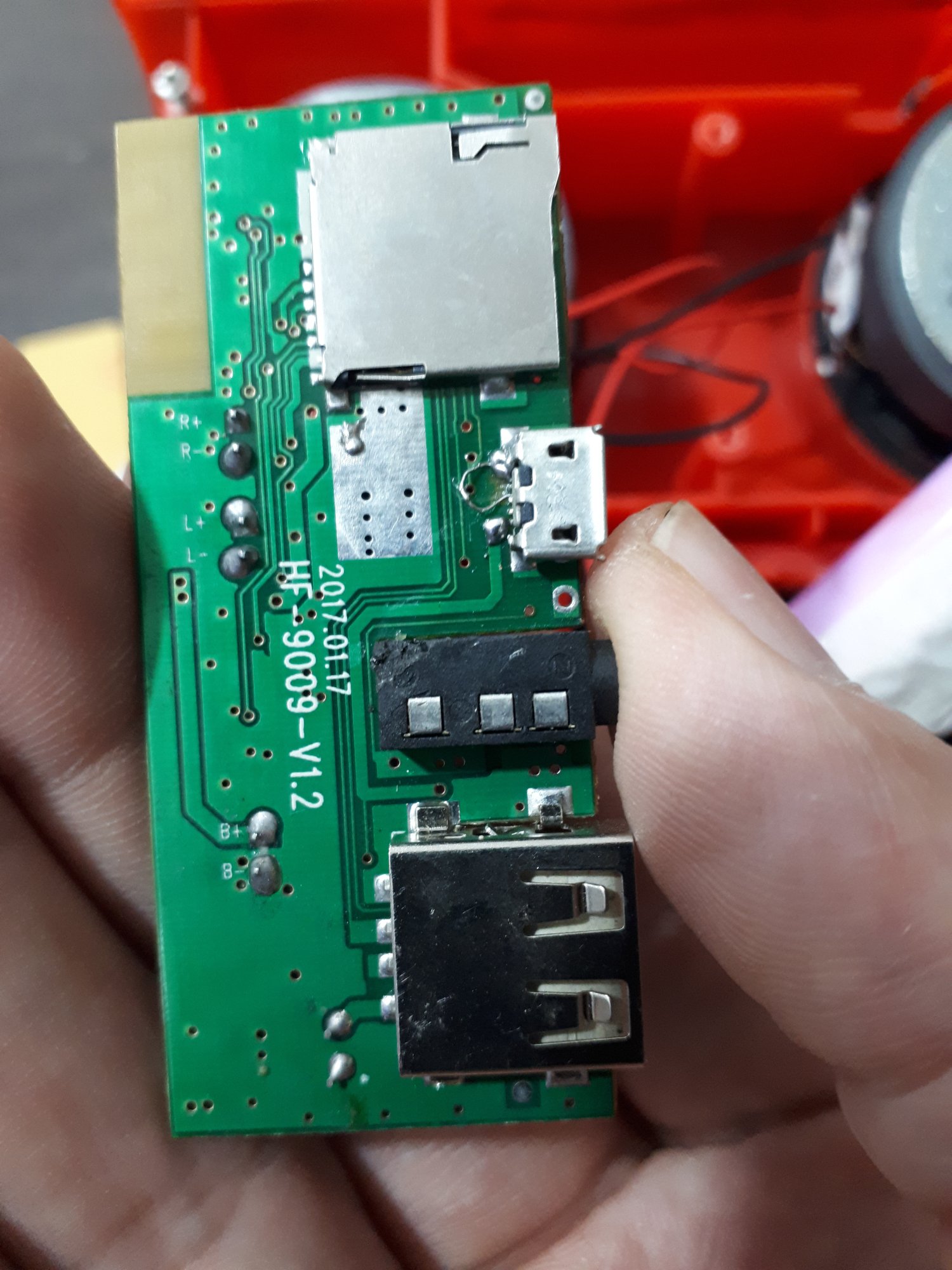

عکس کامل برد خدمت دوستان عزیز



[mrezaazar1]

باسلام خدمت اساتید محترم

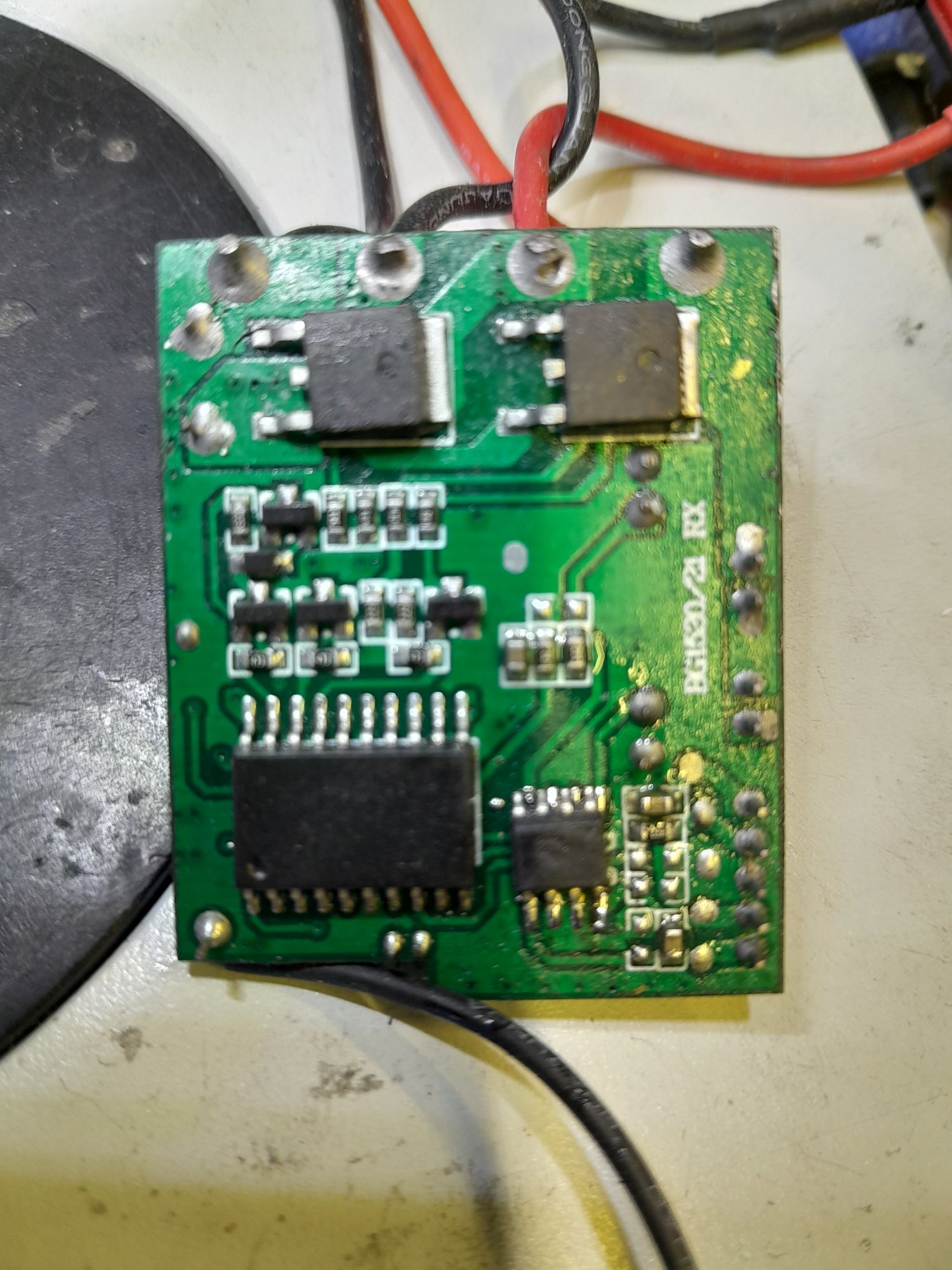

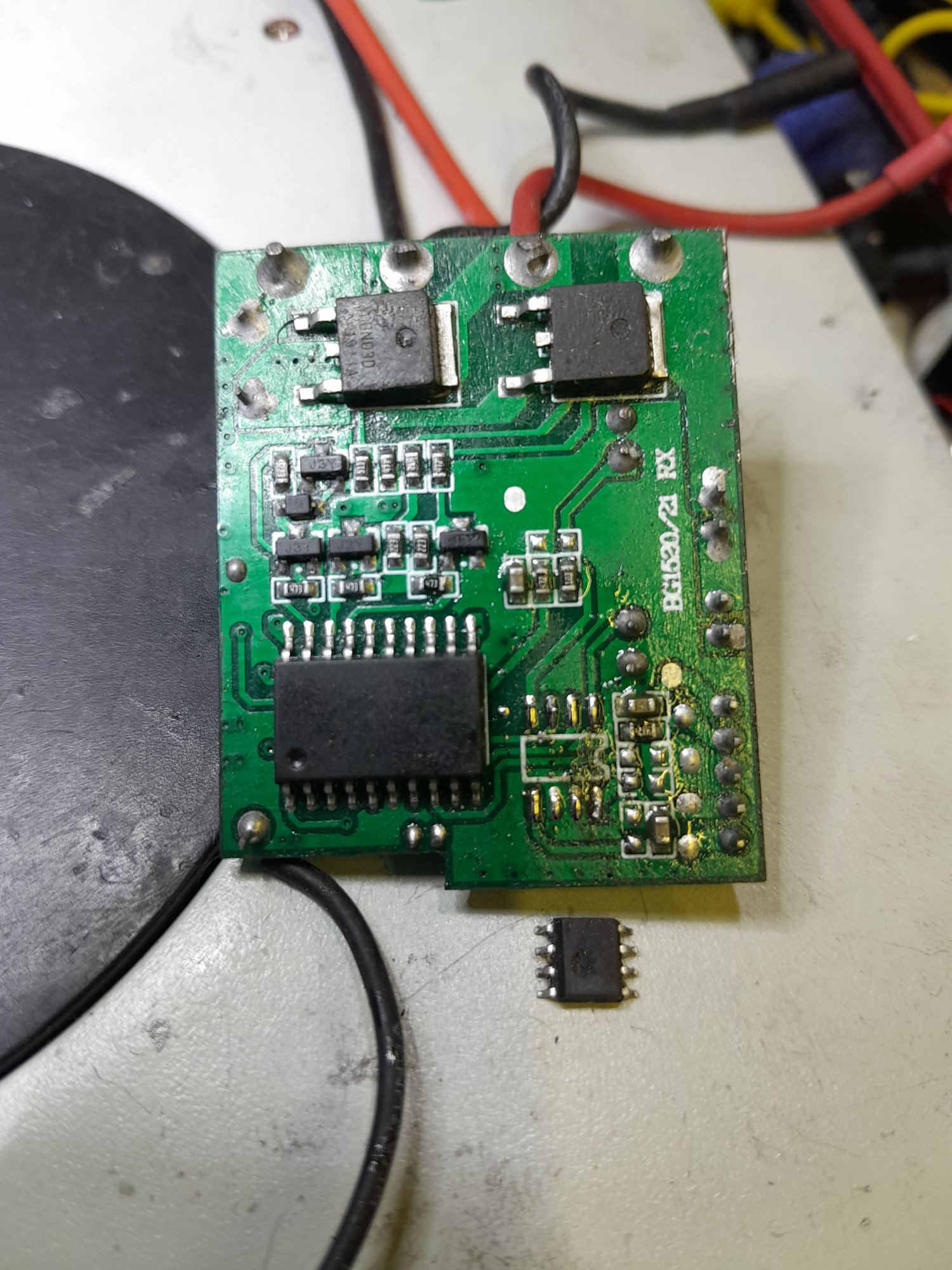

من مدار یه ماشین RC برام اومده شماره آی سی که سوخته از بین رفته خواستم ببینم کسی از دوستان مشابه این مدارو داره شمارشو بهم بگه
ممنونم از لطفتون



[daniyal18]

سلام
خدا رحمت کنه مادربزرگ‌تون رو
دیتاشیت STI3508C
مشاهده فایل‌پیوست 203665
مشاهده فایل‌پیوست 203666

مشاهده فایل‌پیوست 203667

مشاهده فایل‌پیوست 203668

مشاهده فایل‌پیوست 203669

مشاهده فایل‌پیوست 203670

مشاهده فایل‌پیوست 203671

🙏



[funlis]

Hola, si, es recargable.
Tiene batería 18650, foto adjunta con la primera pregunta

Otro componente dañado quien me yuda anexo imagen tengo esa placa pero tiene



[funlis]

Hola, si, es recargable.
Tiene batería 18650, adjunto foto con la primera pregunta

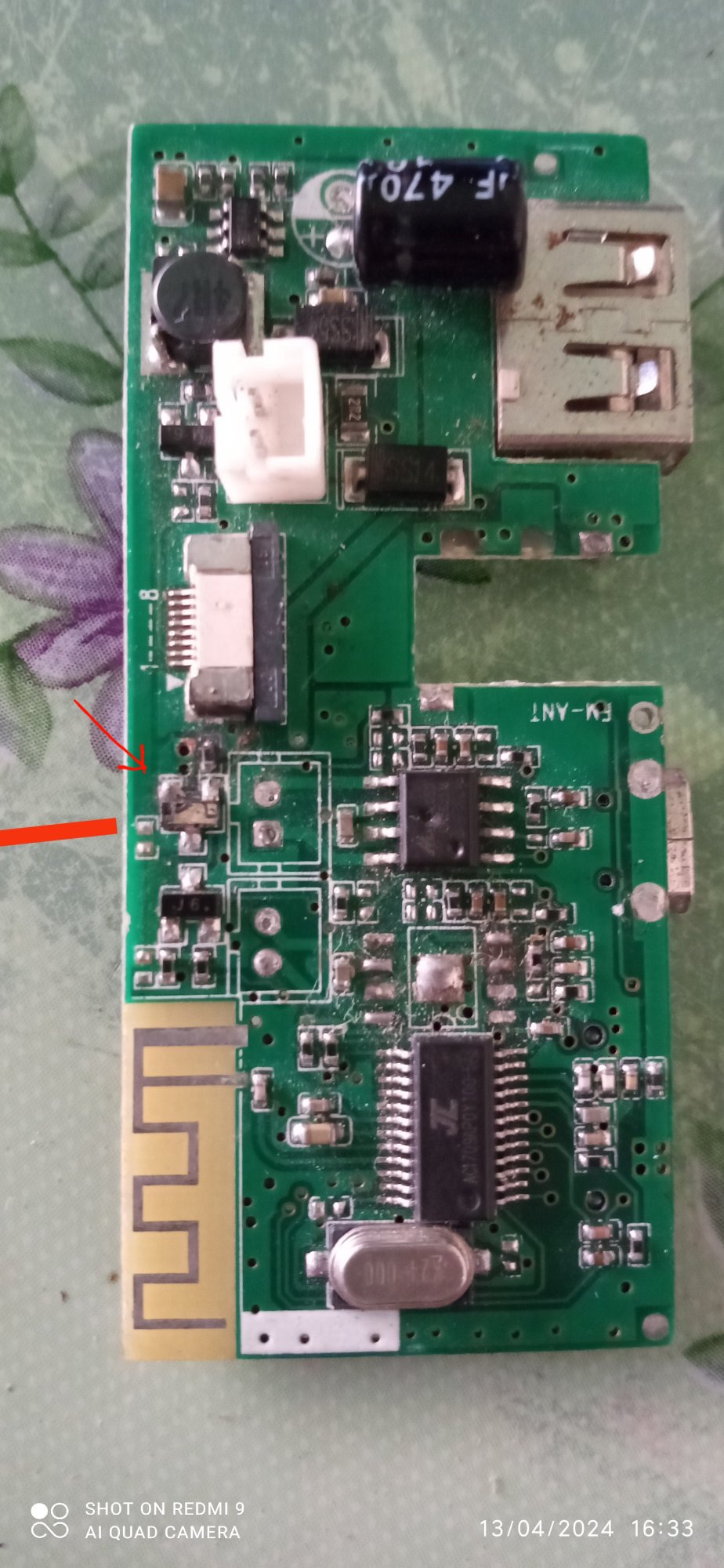

Tines una imagen completa de esa placa,tengo una se quemó el smd transistor que está al lado de j6 podés mandarme una foto completa por favor



[infoshinfo]

عکس کامل برد خدمت دوستان عزیز

سلام آقا میثم
کاربر @funlis که ظاهرا اسپانیایی هست؛ تو پست ۱۹ اعلام کرده؛ شماره قطعه‌ای که با پکیج SOT-23 هست و تو تصویر مشخص شده رو لازم داره. میگه چون سوخته نمی‌تونه کدش رو بخونه؛ اگر امکان داره یه تصویر واضح که کد قطعه مشخص باشه ارسال بفرمایید.
