سوال: پیدا کردن زنر مورد نظر

[غزال]

با سلام

بله روی زنر فقط نوشته 20 بعد پایین ترش 2 نوشته شده زنر کاملاً قطع هستش و درون اون ترک کوچکتی وجود دارد

سلام
اگر کلیه قطعاتی که به کاتد زینر متصل است دقیقا اعلام کنید ، احتمالا قادر به تعیین ولتاژ زینر خواهم شد.

سپاس



[GREEN_DAY]

سلام
اگر کلیه قطعاتی که به کاتد زینر متصل است دقیقا اعلام کنید ، احتمالا قادر به تعیین ولتاژ زینر خواهم شد.

سپاس

سلام

پایه کاتد به یک سیر مقاومت 2 مگا و از همون سر کاتد ومقاومت به پایه G ماسفت K2717 بعد از اون رفته روی پایه وسط ترانزیستور H945 که در آوردم رو برد و بعدش به مقاومت زرد - بنفش - نارنجی و سر دیگر مقاومت رفته به پایه امیتر ترانزیستور 945



[Zirnevis]

سلام دوست عزیز برد پاور گرین مشابه این چیزی که شما گذاشتید رو بررسی کردم بر روی دیود عدد 152 نوشته شده است .
​



[GREEN_DAY]

سلام دوست عزیز برد پاور گرین مشابه این چیزی که شما گذاشتید رو بررسی کردم بر روی دیود عدد 152 نوشته شده است .
​

سلام

بله یه سری از پاورهای گرین 330 وات از 152 ولی در این پاور از 202 استفاده شده

منظور از 152 چیست لطفاً توضیح دهید ؟؟؟



[gadraj]

سلام

بله یه سری از پاورهای گرین 330 وات از 152 ولی در این پاور از 202 استفاده شده

منظور از 152 چیست لطفاً توضیح دهید ؟؟؟

با سلام :
عزیزم این همه نرم افزار های بروز برای دیکد قطعات اس ام دی ها اپلود کردیم چرا استفاده نمیکنین که به سهولت و سریع نتیجه بگیرید ؟؟؟

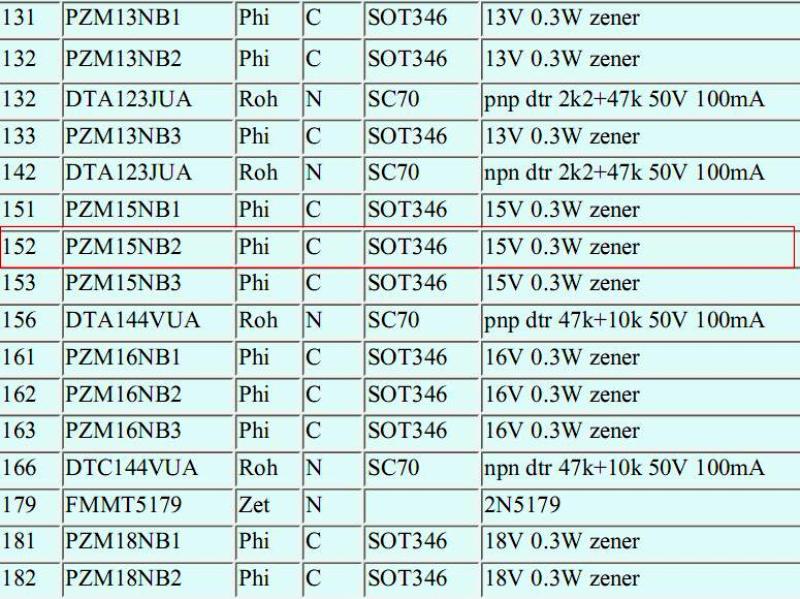

براتون کتاب دیکد دیودهای زینر {SMD CODE BOOK } همینجا نیز میزارم کافیست که روی شماره و یا حرف حروفی که روی قطعه درج شده در سمت چپ بالای صفحه کلیک کنید تا نام و مشخصات لازم را براتون نشان دهد .
1 = با توجه به متن این کتاب خواسته های شما چنین هست :
2 = کتاب را دانلود کنید .
[hide] http://www.irantk.ir/showthread.php?t=120&p=229685#post229685 [/hide]
موفق باشید .



[GREEN_DAY]

با سلام :
عزیزم این همه نرم افزار های بروز برای دیکد قطعات اس ام دی ها اپلود کردیم چرا استفاده نمیکنین که به سهولت و سریع نتیجه بگیرید ؟؟؟
براتون کتاب دیکد دیودهای زینر {SMD CODE BOOK } همینجا نیز میزارم کافیست که روی شماره و یا حرف حروفی که روی قطعه درج شده در سمت چپ بالای صفحه کلیک کنید تا نام و مشخصات لازم را براتون نشان دهد .
1 = با توجه به متن این کتاب خواسته های شما چنین هست :
2 = کتاب را دانلود کنید .
hidden content may not be quoted
موفق باشید .

سلام

ممنون



[Mohaamaad]

ولتاژ 3.3 ولت
