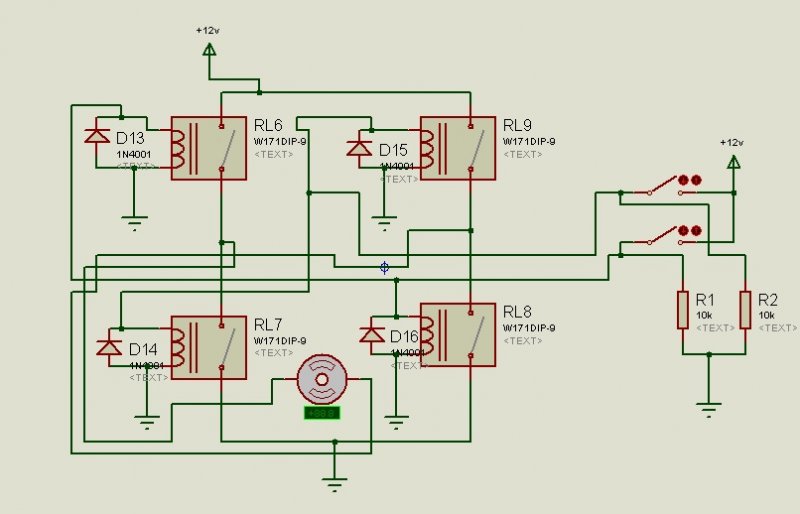

سلام دوستان میخوام یه مداری درست کنم که با 2 ولوم مثلا 5k بشه سرعت یک یک موتور دی سی 12 ولتی را کنترل کرد بدین صورت که زمانی ولوم اول رو کم و زیاد کردیم موتور مثلا در جهت راست با تغییر سرعت بچرخه و در حالت حداکثرولوم موتور خاموش بشه و زمانی که ولوم دوم رو کم و زیاد کردیم موتور در جهت چپ با تغییر سرعت بچرخه که در حالت حداکثر ولوم موتور خاموش بشه (با یک ولوم 3 پایه هم میشه استفاده کرد که از 3 پایه اش استفاده شده).البته به صورت کلیدی با استفاده از 4 رله بصورت شکل زیر هست رو درست کردم ولی میخوام تغییر سرعت موتور رو هم داشته باشم . دوستان راهنمایی کنند چه کار کنم ؟



[mmm3]

سلام دوستان میخوام یه مداری درست کنم که با 2 ولوم مثلا 5k بشه سرعت یک یک موتور دی سی 12 ولتی را کنترل کرد بدین صورت که زمانی ولوم اول رو کم و زیاد کردیم موتور مثلا در جهت راست با تغییر سرعت بچرخه و در حالت حداکثرولوم موتور خاموش بشه و زمانی که ولوم دوم رو کم و زیاد کردیم موتور در جهت چپ با تغییر سرعت بچرخه که در حالت حداکثر ولوم موتور خاموش بشه (با یک ولوم 3 پایه هم میشه استفاده کرد که از 3 پایه اش استفاده شده).البته به صورت کلیدی با استفاده از 4 رله بصورت شکل زیر هست رو درست کردم ولی میخوام تغییر سرعت موتور رو هم داشته باشم . دوستان راهنمایی کنند چه کار کنم ؟

با این رله ها هایی که گذاشتی کار سخته برای کنترل دور.

یک راه اینه که تغذیه مدار را دو تکه کنید به جای تغذیه 12 ولت برای جریان موتور که از راه کنتاکتهای رله است یک تغذیه متغیر بذاری از صفر ولت تا 12 ولت (مثلا با LM2576 یا LM2596 که سوییچینگ هستند و تلفات کمتری دارند. یک مقاومت متغیر ولتاژ را تغییر میدهد.)
و مدار تحریک رله ات همان 12 ولت باشد. با یک کلید ترانزیستوری جهت کنترل رله و تغییر جهت موتور.



[kourosh30]

با سلام دوستان اگه کسی پروژه‌ تلفن کننده داره ممنون میشم بزاره واسه دزدگیر میخوام



[azarbai]

سلام دوستان میخوام یه مداری درست کنم که با 2 ولوم مثلا 5k بشه سرعت یک یک موتور دی سی 12 ولتی را کنترل کرد بدین صورت که زمانی ولوم اول رو کم و زیاد کردیم موتور مثلا در جهت راست با تغییر سرعت بچرخه و در حالت حداکثرولوم موتور خاموش بشه و زمانی که ولوم دوم رو کم و زیاد کردیم موتور در جهت چپ با تغییر سرعت بچرخه که در حالت حداکثر ولوم موتور خاموش بشه (با یک ولوم 3 پایه هم میشه استفاده کرد که از 3 پایه اش استفاده شده).البته به صورت کلیدی با استفاده از 4 رله بصورت شکل زیر هست رو درست کردم ولی میخوام تغییر سرعت موتور رو هم داشته باشم . دوستان راهنمایی کنند چه کار کنم ؟
مشاهده فایل‌پیوست 108453

از یک آی سی TA7291 سری پی یا اس استفاده کن . پایه چهار اون رو
بده به ولومها که سرعت رو کنترل کنن و کلیدها هم دوتا پایه ورودی رو کنترل کنن برای جهت موتور



[bahramikhah]

سلام نیاز به یه شمارنده 4 رقمی از صفر تا 9999 دارم که با هربار تحریک میکروسوییچ 1 شماره بشمارد برای دستگاه بوبین پیچ میخواستم

با سلام
هر چند این مطلب مال چند سال پیشه

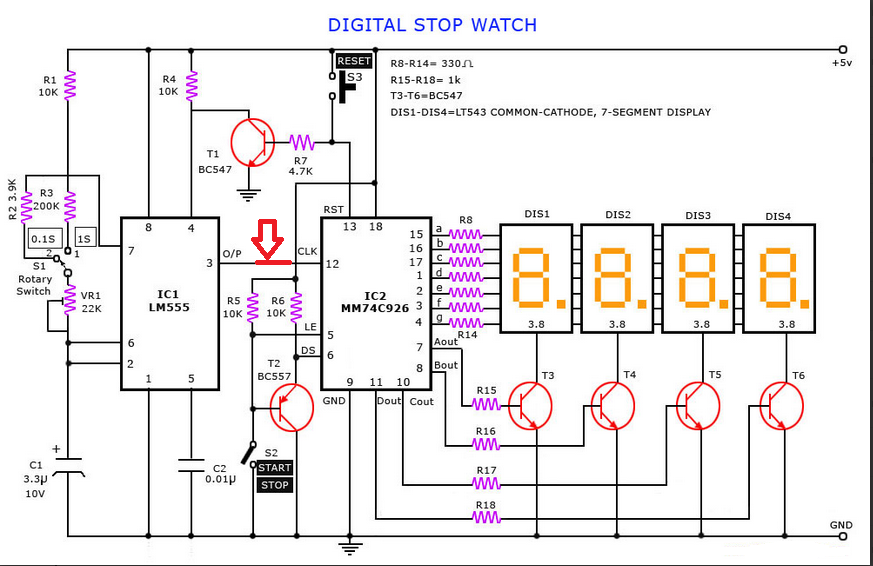

ولی یه آی سی TTL هستش که نیاز به میکرو نداره ، قسمت اسیلاتور که با آی سی 555 حذف کنید و پالس را به پایه 12 بدهید

ساده ترین و کم خرج ترین مدار دور شمار برای بوبین پیچ
موفق باشید
