پاور گرین ۳۰۰

[hano]

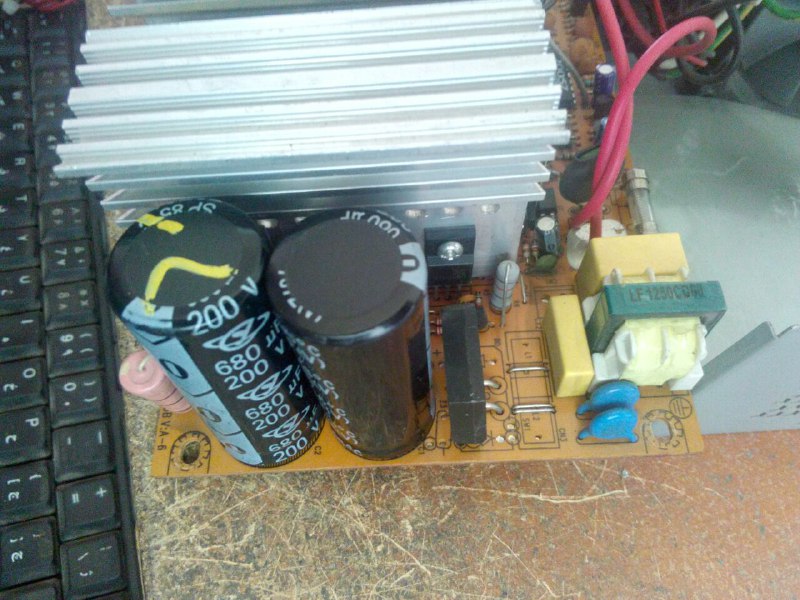

مقاومت r27 و خازن عدسی c18 بوده
دوستان راهنمایی کنید



[hano]

سپاس از راهنمایی تون ، الان انجام میدم

ممنون از راهنماییتون
یه مقاومت یک چهارم ۱۰ اهم و خازن ۱۰ نانو فاراد قطعات سوخته بودند
پاور روشن شد فقط سیم زرد ۹ ولت و قرمز ۳ ولت خروجی داره ، مابقی خروجیها مشکل نداره

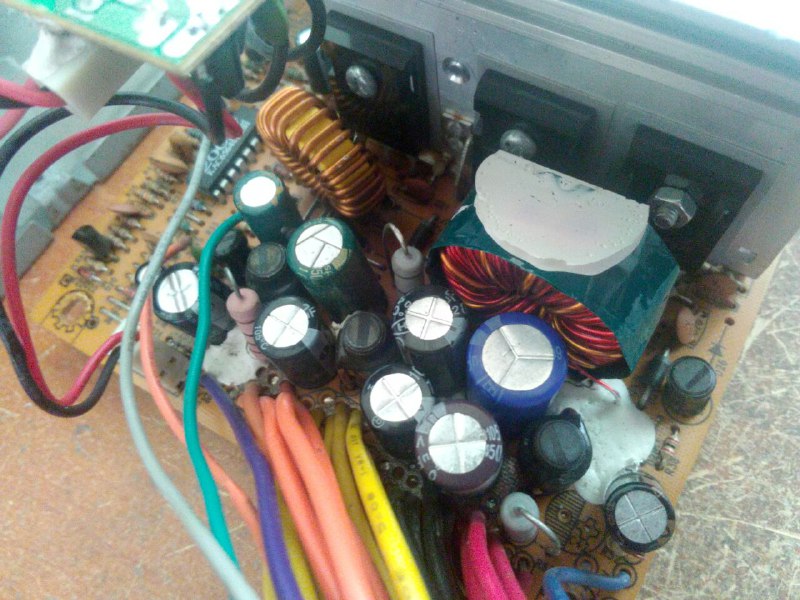

خازن های خروجی ۱۶ ولت ۲۲۰۰ میکرو و ۱۰ ولت ۱۰۰۰ میکرو رو تعویض کردم اما همچنان مشکل رفع نشده



[Navid-Aref]

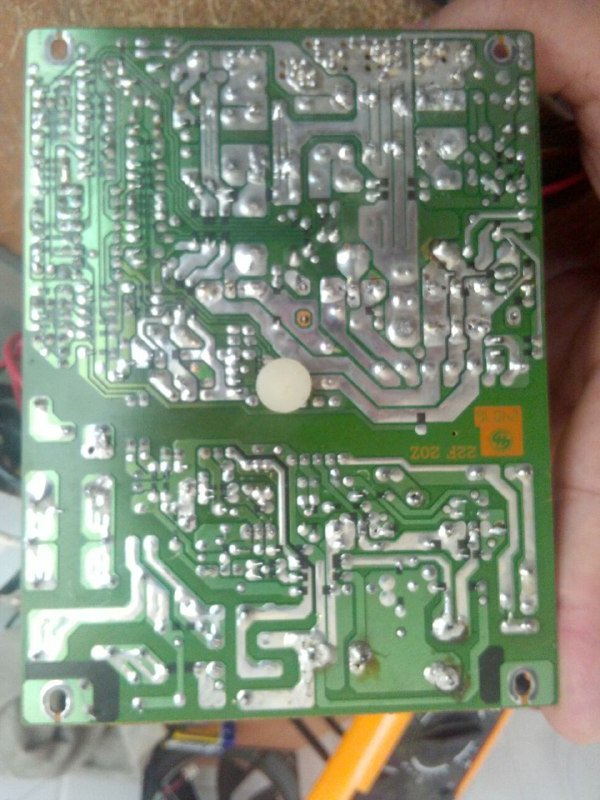

درود. خوبه که بالاخره روشن شد. چک کنید قلع سردی و اتصال ضعیف لحیم وجود نداشته باشه. سطح زیر بورد رو هم بعد از لحیمکاری با تینر 10000 یا اسپری خشک ناهید بشورید و با برس یا مسواک تمیز کنید و بذارید خوب خشک بشه.

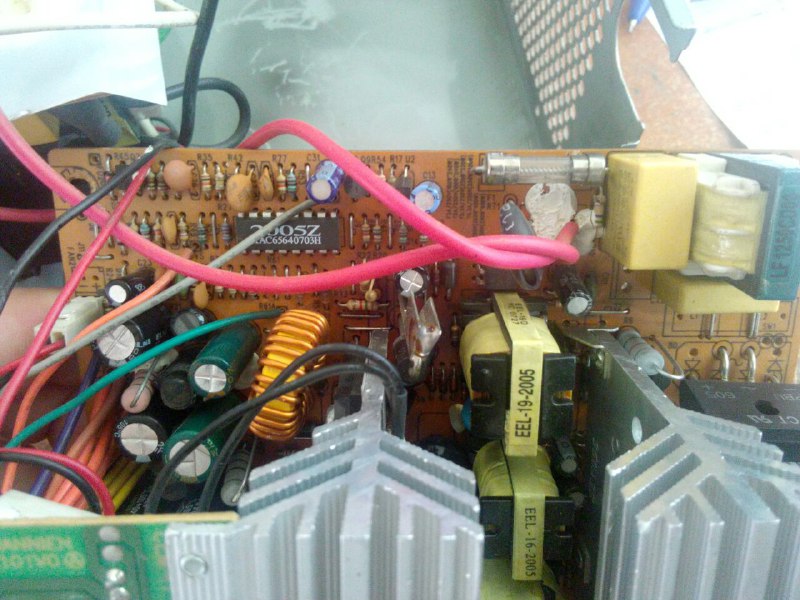

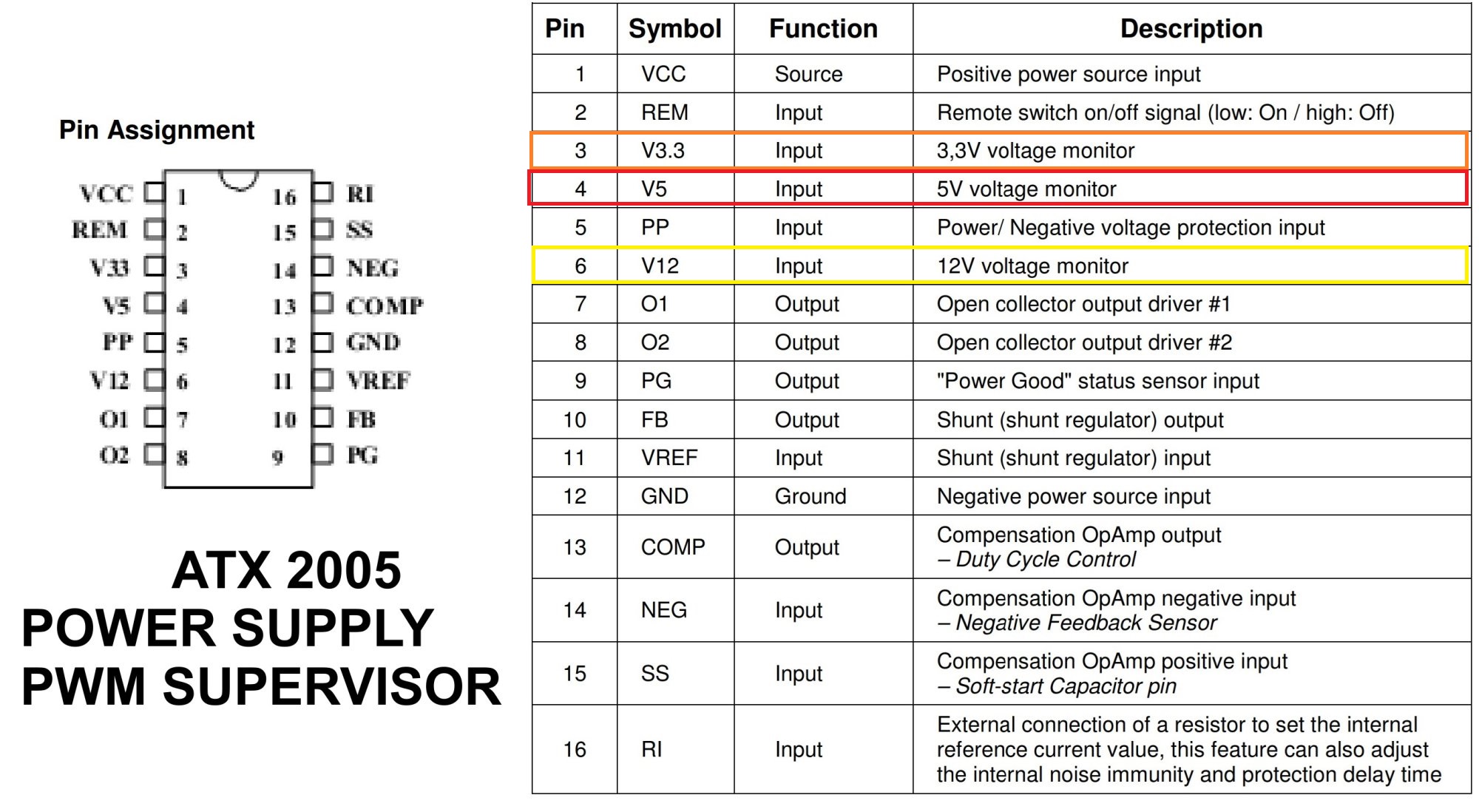

احتمال یک اتصالی ضعیف در خروجی هست که باعث افت ولتاژ شده. مهمترین دلیلش همون خرابی خازن های خروجی هست که میگین تعویض کردین. برای تشخیص عیب می تونین سلف های خروجی رو تک تک جدا کنین تا مسیر 12، 5 به ترتیب قطع بشه و تفکیک عیب کنین. ولتاژ قبل و بعد سلف خارج شده رو چک کنین ببینین ایراد مربوط به قبل از سلفه یا بعدش. اگر قطعه ای مثل دیود، مقاومت و... هم در این محدوده خازن ها، سلف ها و زیر سیم های خروجی مخفی شده، تست کنین. قطعات دور آی سی 2005 مثل ترانزیستورها، دیودها، خازن ها و حتی مقاومت ها را هم دقیق چک کنید. پایه های 3، 4 و 6 آی سی رو هم ولتاژ بگیرین ببینین با میزان موجود در دیتاشیت مطابقت داره یا نه. تصاویر پیوستی زیر که قبلا یکی از دوستان قرار داده، احتمالا مفید باشند.



[hano]

درود. خوبه که بالاخره روشن شد. چک کنید قلع سردی و اتصال ضعیف لحیم وجود نداشته باشه. سطح زیر بورد رو هم بعد از لحیمکاری با تینر 10000 یا اسپری خشک ناهید بشورید و با برس یا مسواک تمیز کنید و بذارید خوب خشک بشه.
احتمال یک اتصالی ضعیف در خروجی هست که باعث افت ولتاژ شده. مهمترین دلیلش همون خرابی خازن های خروجی هست که میگین تعویض کردین. برای تشخیص عیب می تونین سلف های خروجی رو تک تک جدا کنین تا مسیر 12، 5 به ترتیب قطع بشه و تفکیک عیب کنین. ولتاژ قبل و بعد سلف خارج شده رو چک کنین ببینین ایراد مربوط به قبل از سلفه یا بعدش. اگر قطعه ای مثل دیود، مقاومت و... هم در این محدوده خازن ها، سلف ها و زیر سیم های خروجی مخفی شده، تست کنین. قطعات دور آی سی 2005 مثل ترانزیستورها، دیودها، خازن ها و حتی مقاومت ها را هم دقیق چک کنید. پایه های 3، 4 و 6 آی سی رو هم ولتاژ بگیرین ببینین با میزان موجود در دیتاشیت مطابقت داره یا نه. تصاویر پیوستی زیر که قبلا یکی از دوستان قرار داده، احتمالا مفید باشند.

سلام با تشکر از وقتی که گذاشتید و اطلاعات باارزشتون که دراختیارم گذاشتید
کل پشت برد رو مایع فلکس ریختم و هیترکشی کردم
مشکل رفع شد ،و پاور رو بستم توی سیستم تا زیر بار هم چک بشه .
فن داخلش بنظرم کند کارمیکرد و صدای اضافه هم داشت که فقط روغن کاری کردم ، تاحدودی بهتر شد ، آیا نیاز هست تعویضش کنم ؟



[Navid-Aref]

ممنون از شما. خوشحالم که درست شد. برای رسیدگی به فن در اکثر اوقات روغن زدن اندک شفت پروانه کفایت می کنه. البته اگر پروانه را جدا کرده و کمی گریس به خود شفت و سر و ته بوش برنجی بزنید خیلی بهتره. برخی از منابع تغذیه دارای مدار فن سایلنت (کم صدا) هستند و به طور اتوماتیک و فقط به هنگام نیاز (زیر فشار) دور فن افزایش پیدا می کنه و در حالت عادی دور کمه. با جایگزینی موقت یک فن نو و مقایسه دور آن با فن فعلی خیلی راحت میشه متوجه شد که مشکلی هست یا نیست.



[hano]

ممنون از شما. خوشحالم که درست شد. برای رسیدگی به فن در اکثر اوقات روغن زدن اندک شفت پروانه کفایت می کنه. البته اگر پروانه را جدا کرده و کمی گریس به خود شفت و سر و ته بوش برنجی بزنید خیلی بهتره. برخی از منابع تغذیه دارای مدار فن سایلنت (کم صدا) هستند و به طور اتوماتیک و فقط به هنگام نیاز (زیر فشار) دور فن افزایش پیدا می کنه و در حالت عادی دور کمه. با جایگزینی موقت یک فن نو و مقایسه دور آن با فن فعلی خیلی راحت میشه متوجه شد که مشکلی هست یا نیست.

فن رو تعویض کردم، با اینکه بعد از روغنکاری نسبتا بهتر شده بود اما ریسک نکردم و جایگزینش کردم .با تشکر از شما و دوستان دیگر که وقت گذاشتید و راهنمایی کردید‌ .
