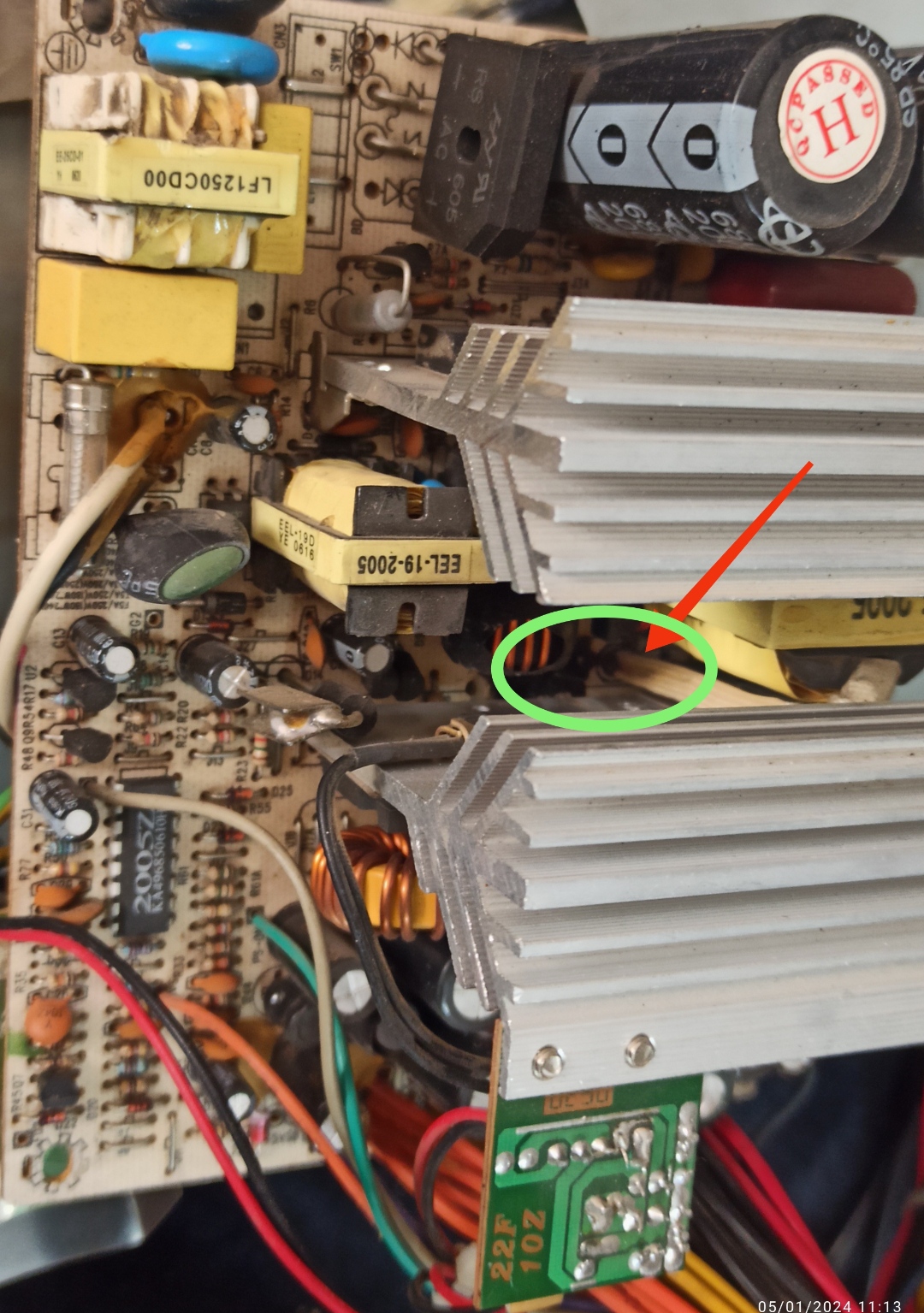

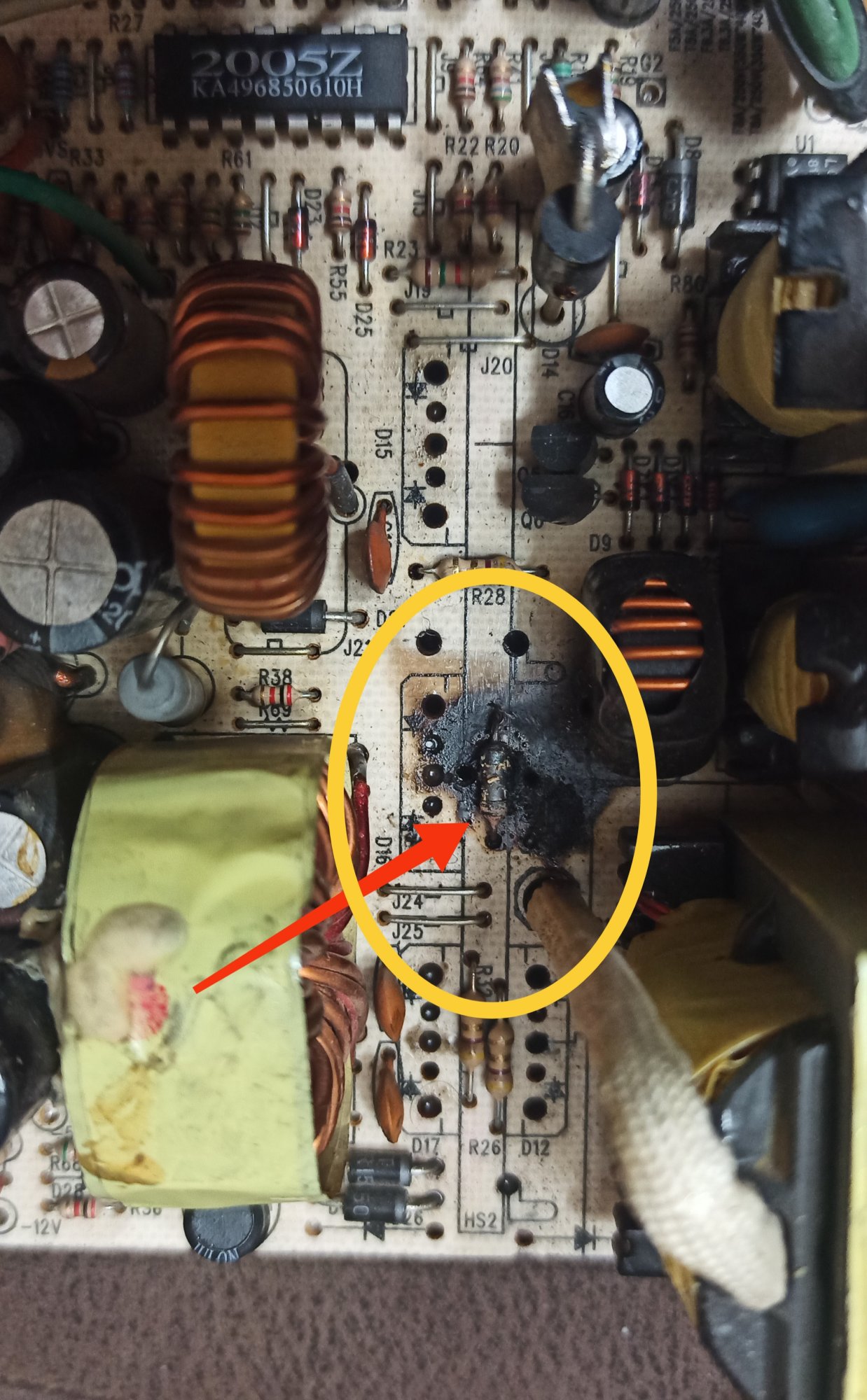

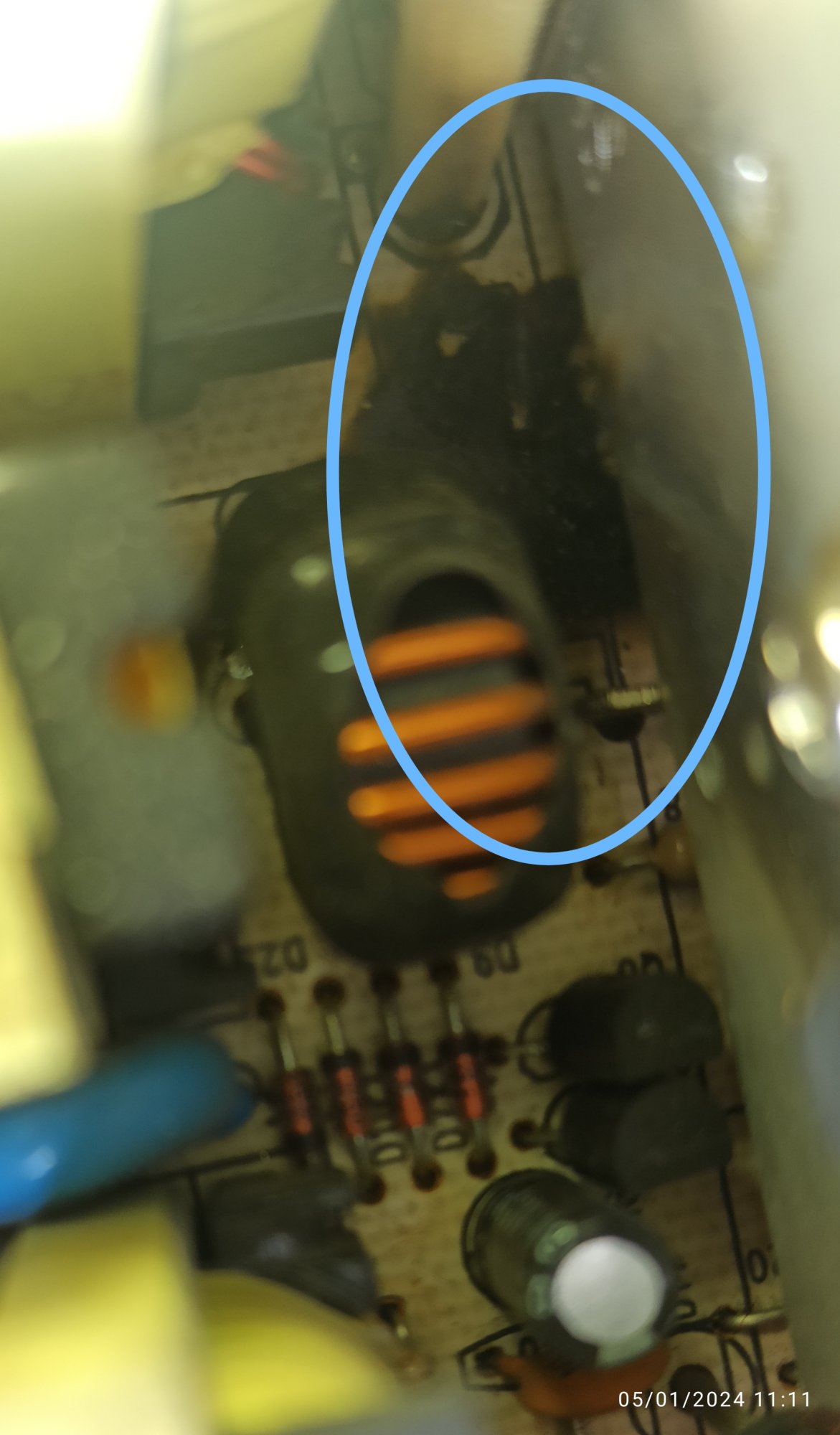

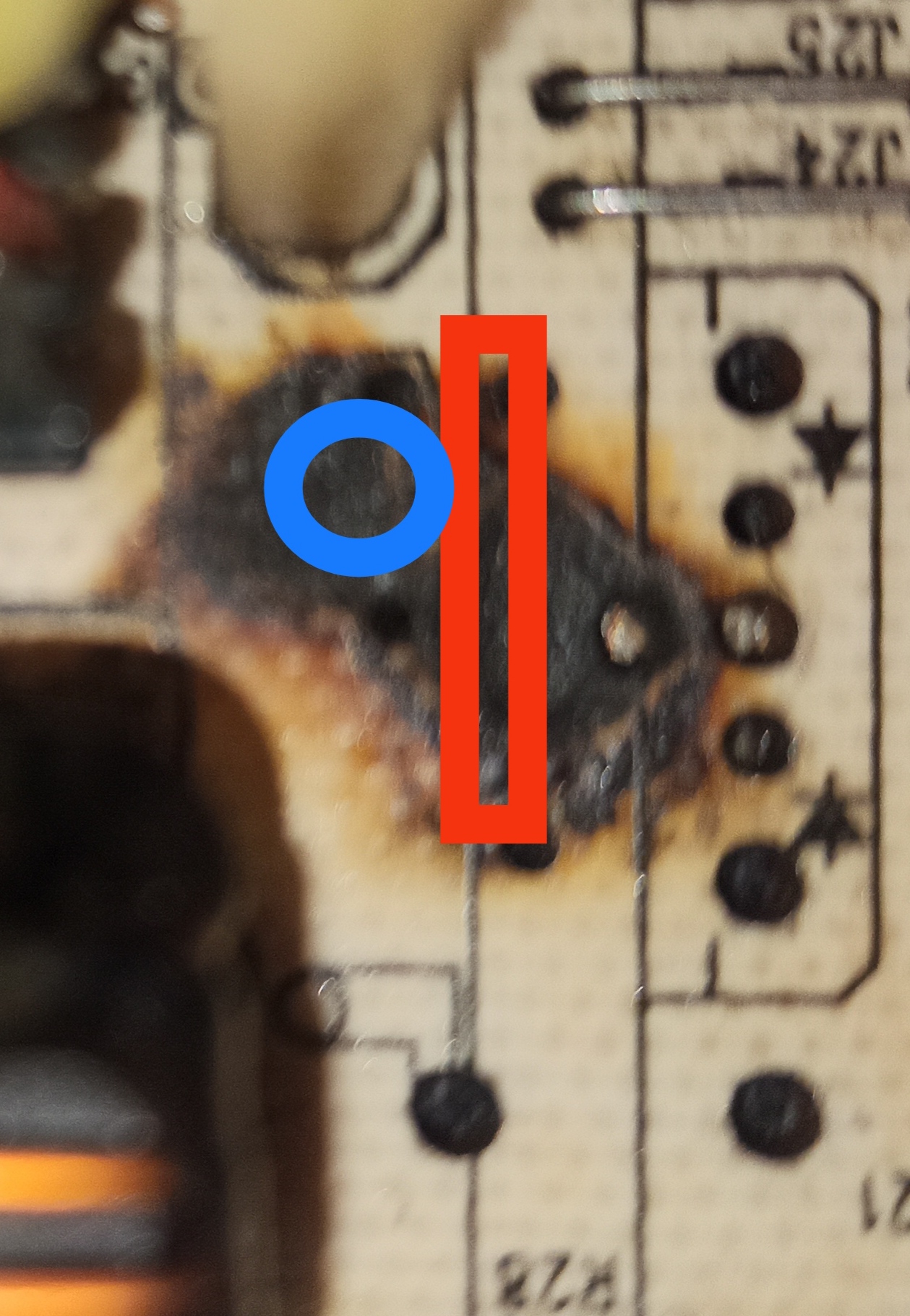

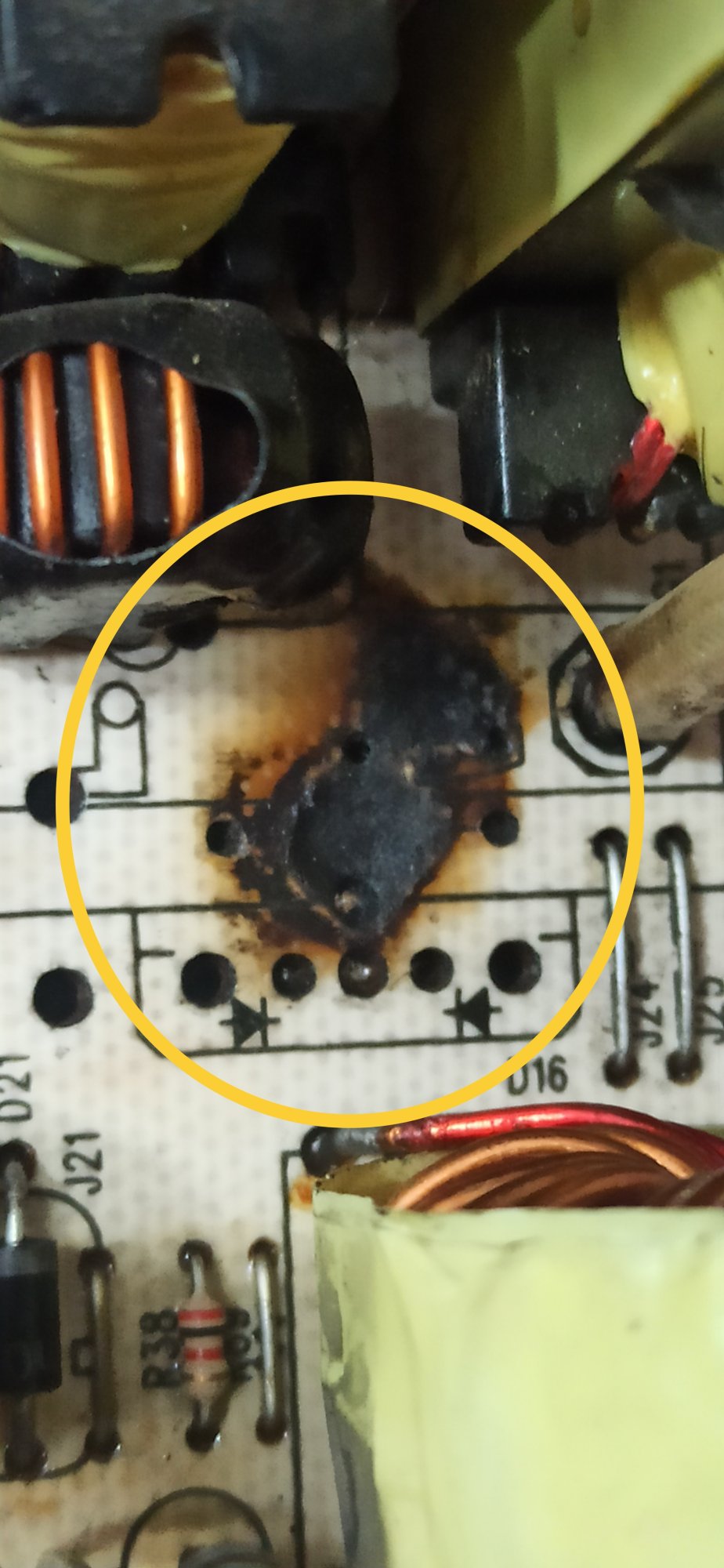

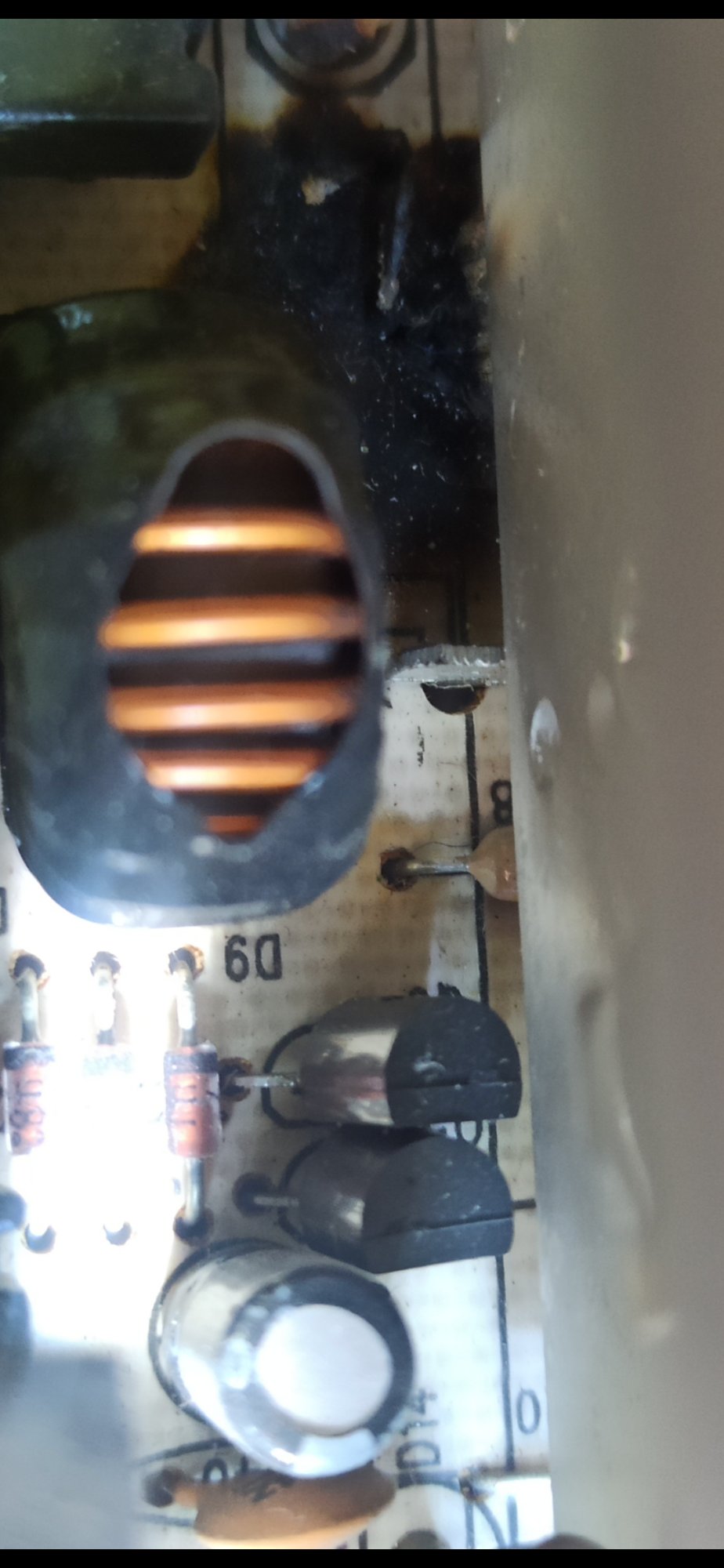

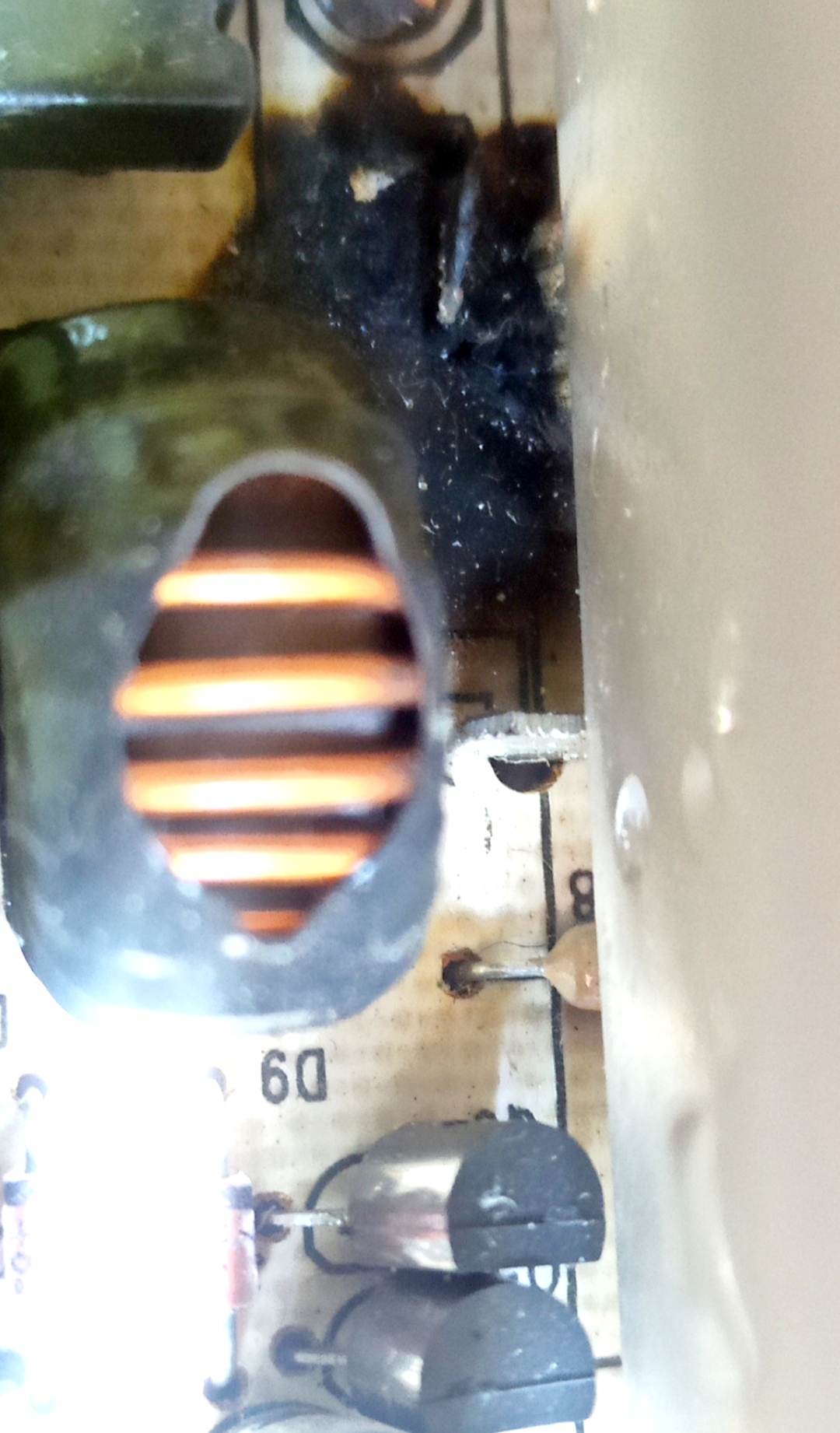

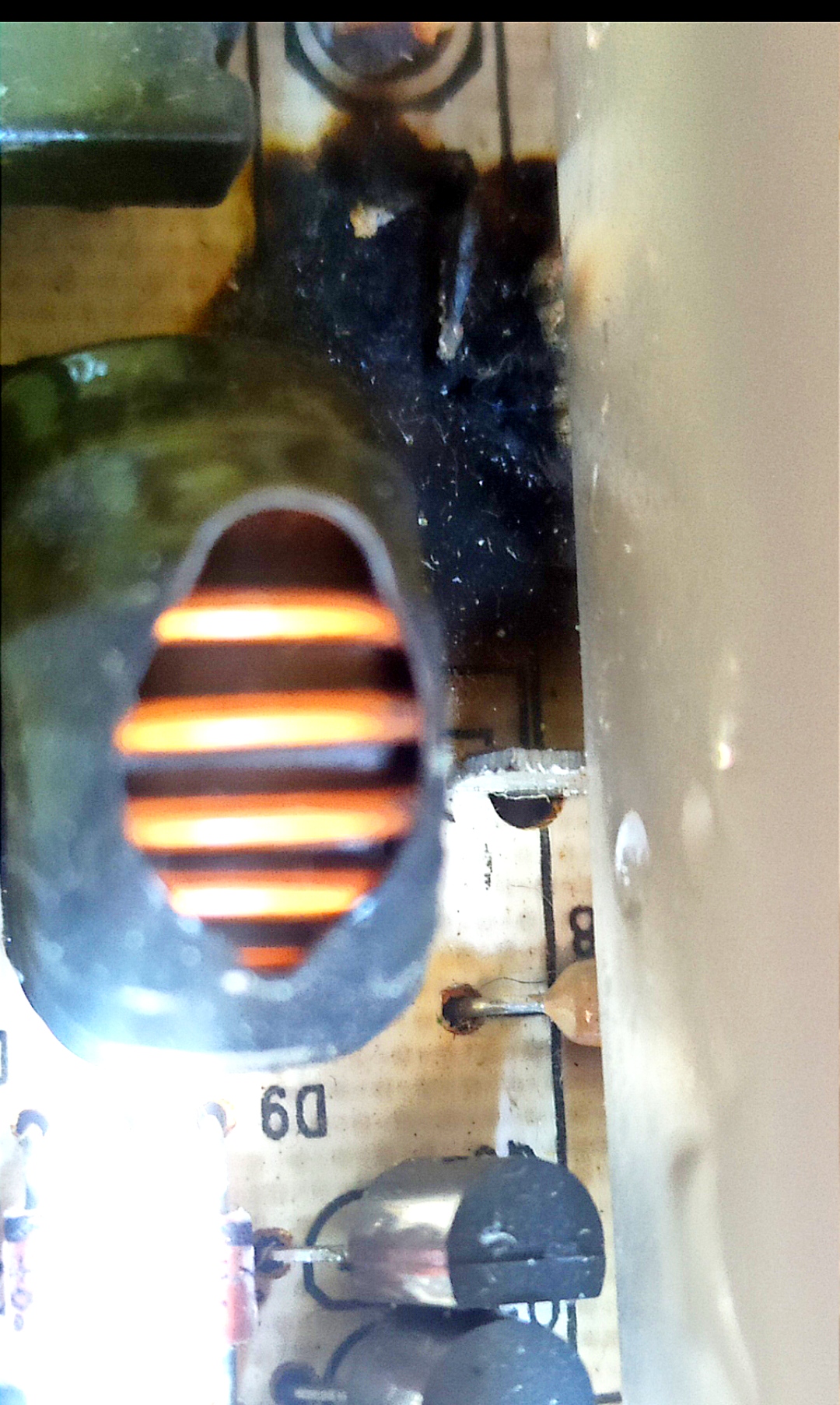

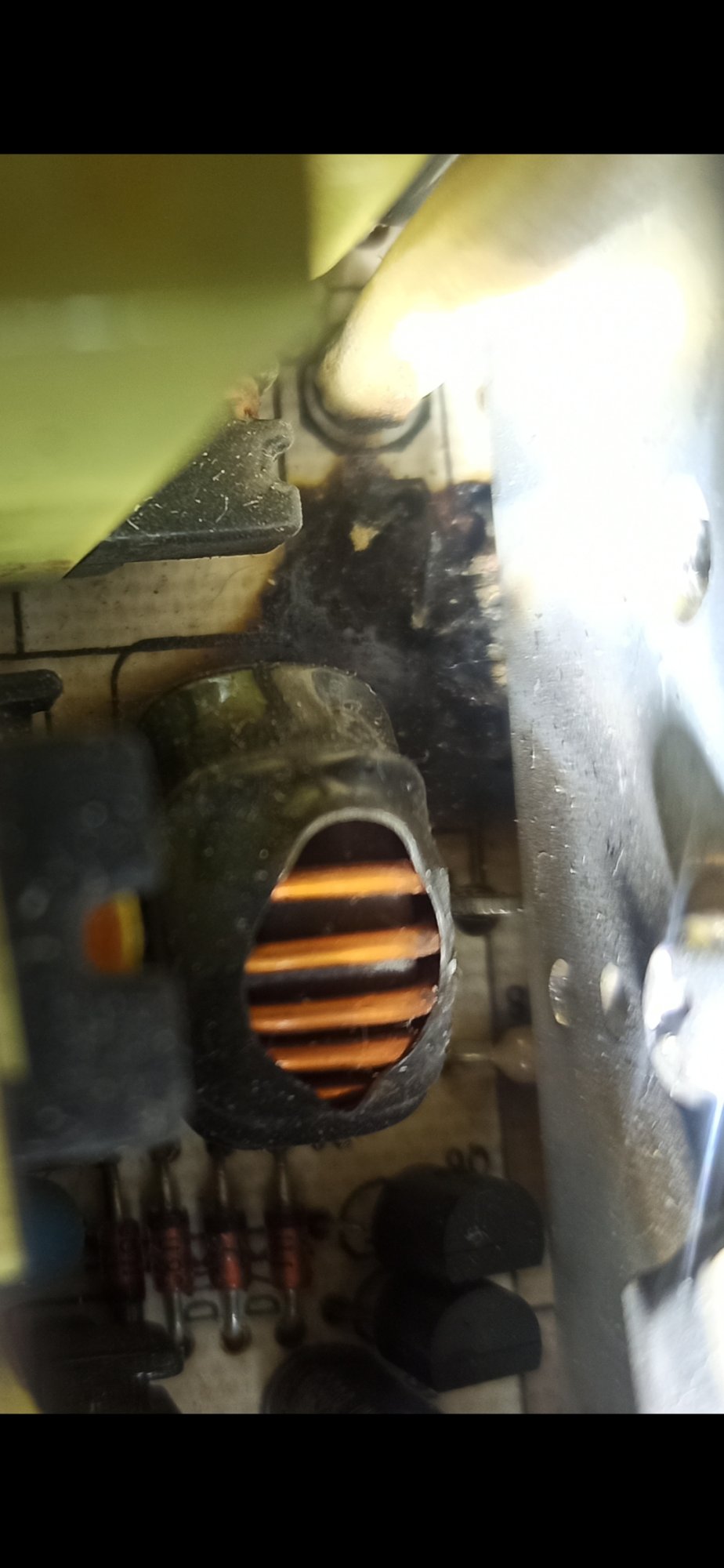

درود. دوست گرامی عکس فوق ناواضحه. سعی کنین در محیط پرنور و با فاصله بیشتری از دستگاه عکاسی کنید تا هم محل عیب درست مشخص بشه و هم قطعات واضح بیفتن. در اکثر مواقع سوختگی یک قطعه دلیل این نیست که فقط همان مشکل داشته بلکه ممکن است اتصالی و عیبی در قطعات دیگر بوجود آمده و باعث آسیب به این شده باشه.

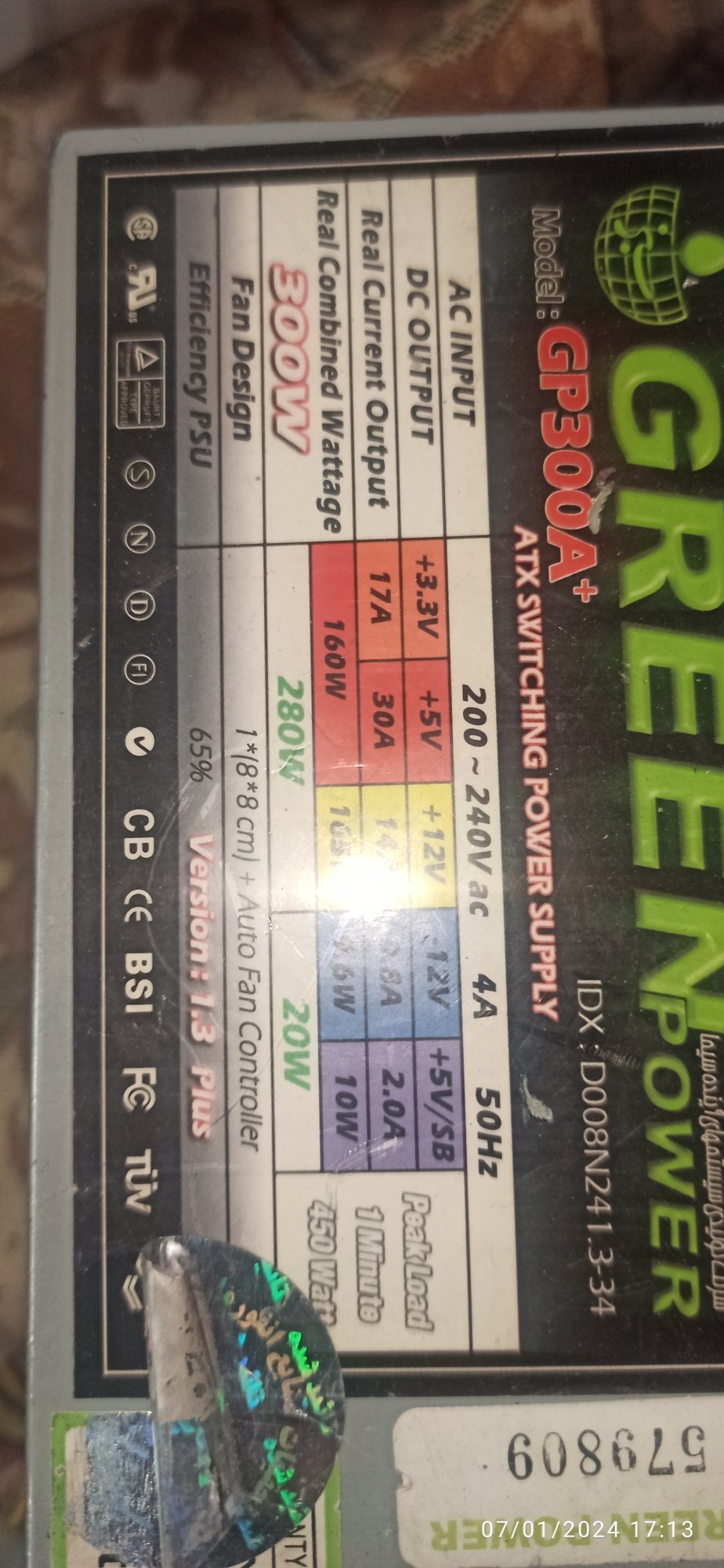

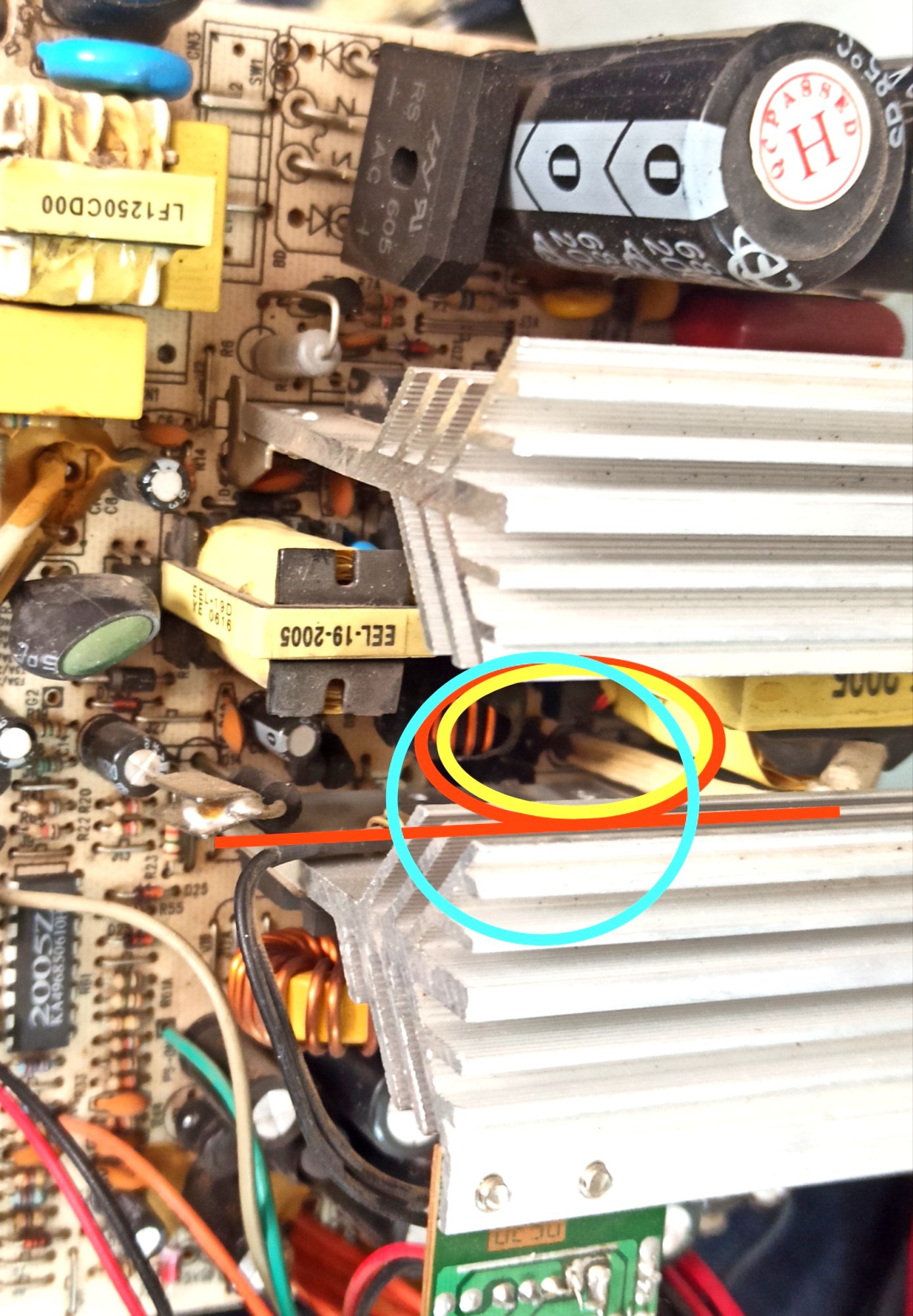

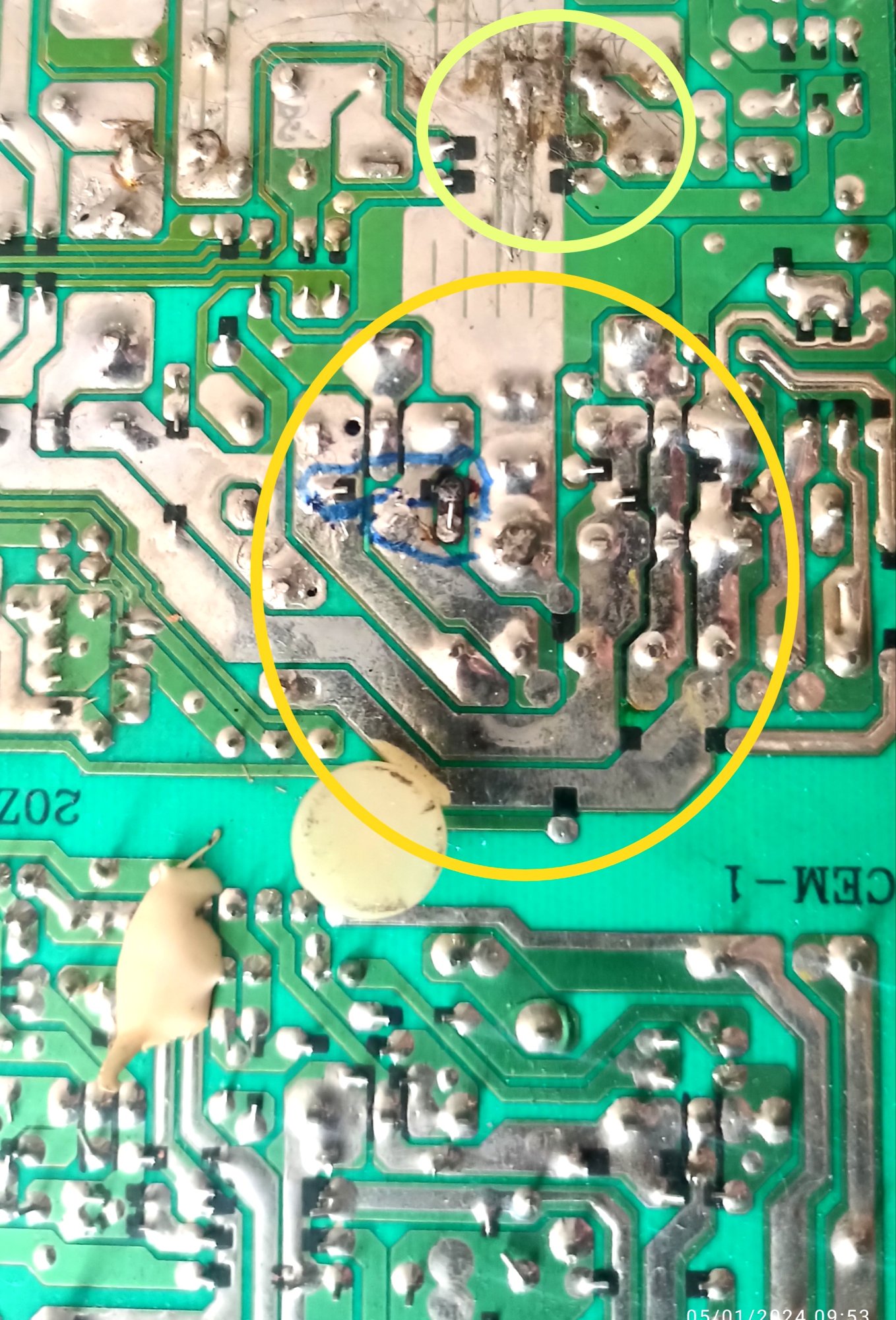

چون مدلهای مختلف در ورژن های متفاوتی تحت همین نام 300 وات توسط شرکت گرین مونتاژ شده است بهتره تصویر برچسب مشخصات، تصویر کامل رو و پشت بورد پاور رو هم قرار بدین تا بهتر بشه همفکری کرد.

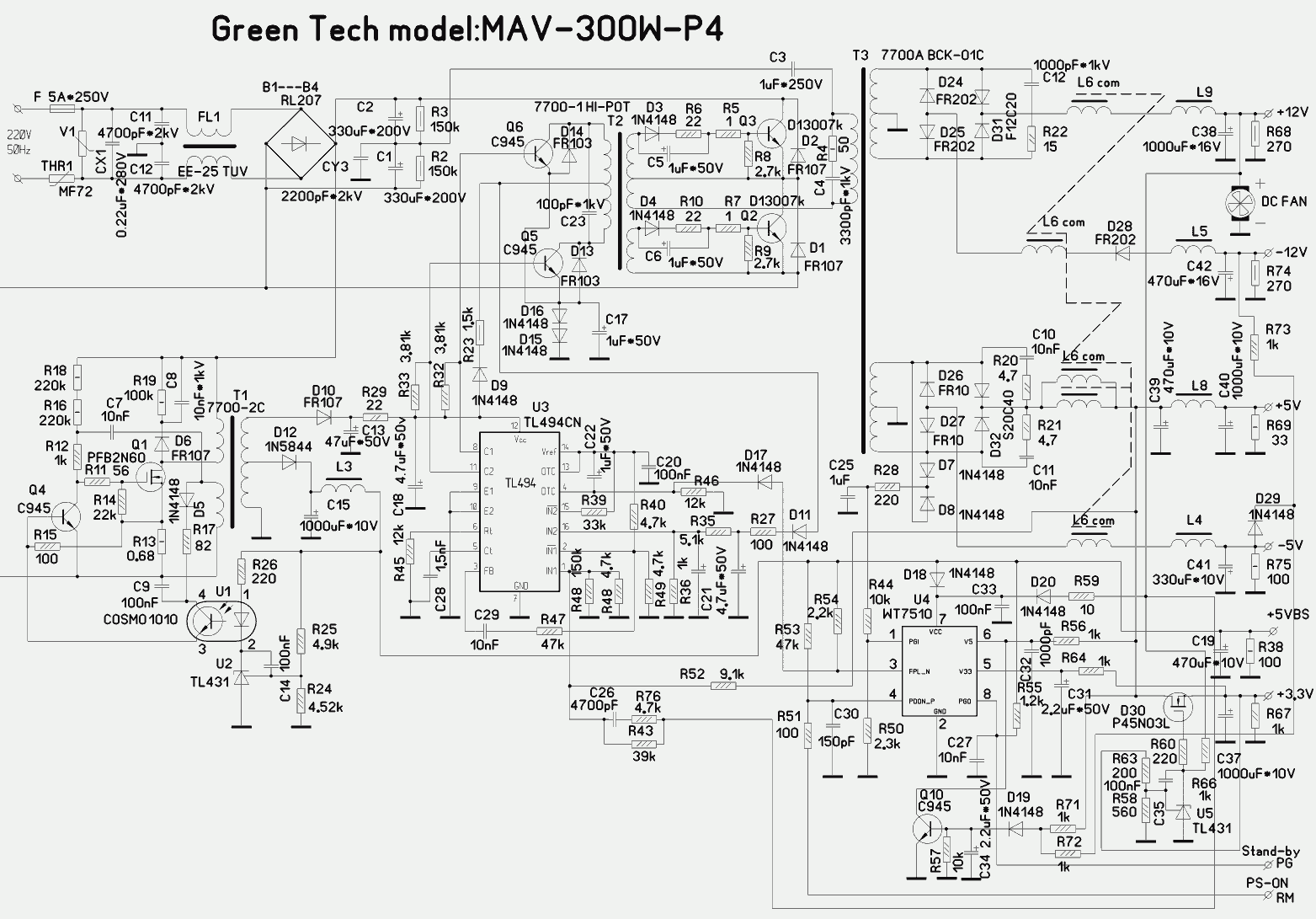

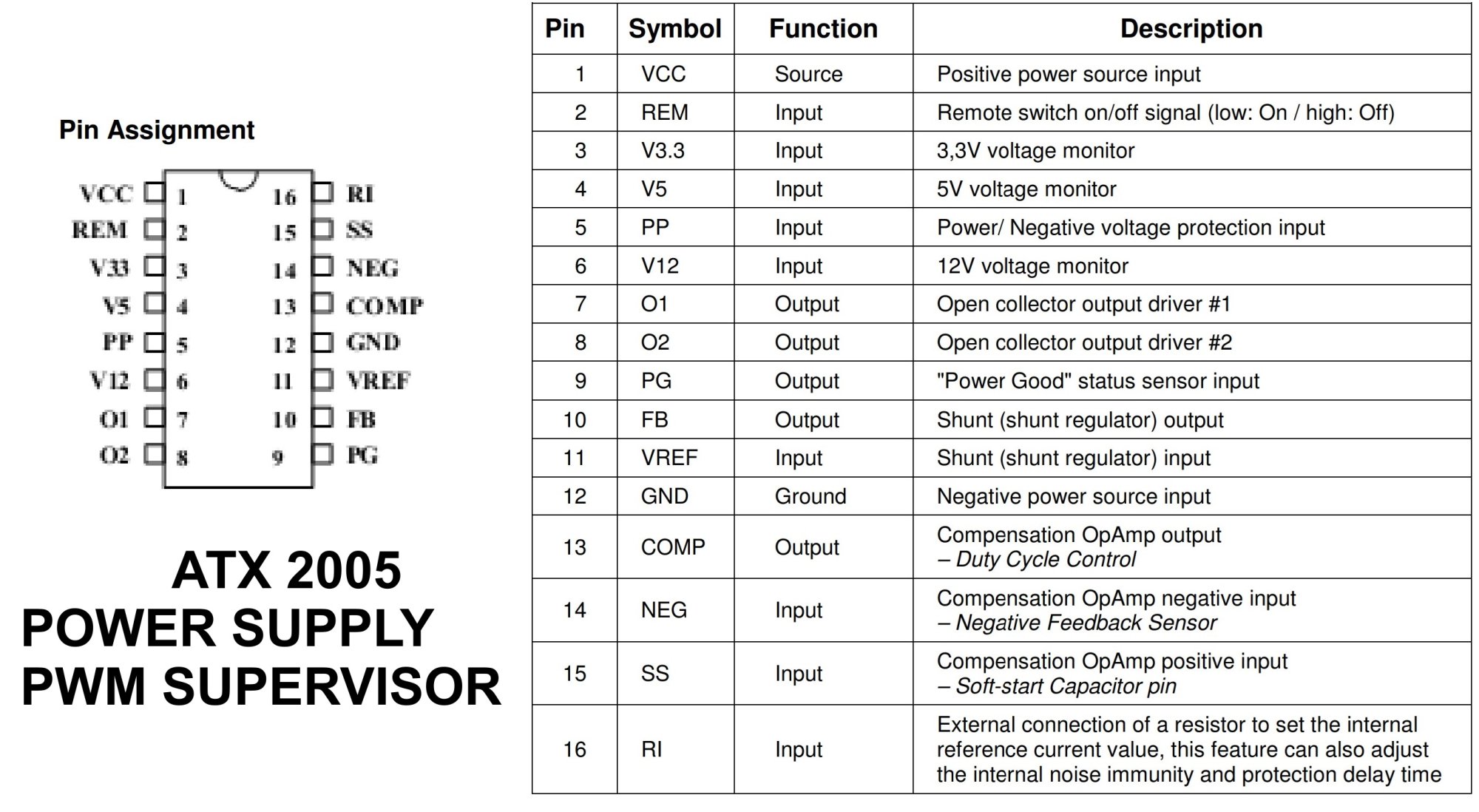

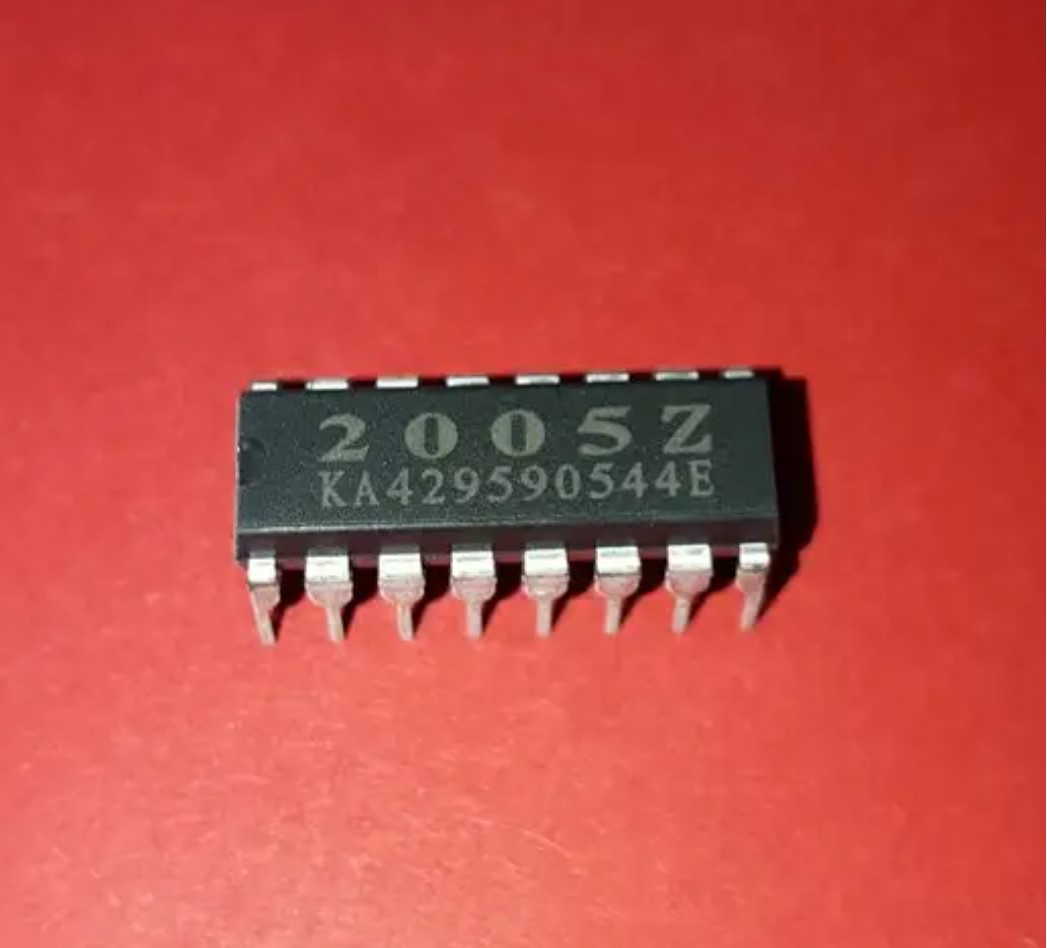

اگر آی سی PWM پاور شما TL494 و آی سی سوپروایزرش WT7510 باشه، شماتیک زیر به کار میاد.
مشاهده فایل‌پیوست 210408
