يك منبع تغذيه ازمايشگاهي

[aref819]

با سلام به آقای رجبی : راستش مدار منبع تغذیه مثلا صفر تا 30 ولت هم نقشه اش هست هم کیت ولی من هر چی گشتم مدار 60 یا 70 ولت 5 آمپر پیدا نکردم (در اینترنت) ولی موقعی که میخوایم بریم این دستگاه را خریداری کنیم نه تنها این مشخصات هست بلکه قویتر هم هست البته شاید اونا به صورت سوئیچینگ و ..... باشن

برای همین از شما درخواست دارم بهترین منبع تغذیه ترانسی که محدد ولتاژ بالای داره را معرفی کنید

با تشکر



[CINAPA]

] يك منبع تغذيه ازمايشگاهي
با سلام :
يكي از بهترين و امتحان شده و عملي ترين منبع تغذيه ازمايشگاهي كه تمام تعميركاران بايد داشته باشند نمونه ساخته شده تجاري در بازار به قيمت گران عرضه ميكنند خودتون به راحتي مونتاژ و استفاده كنيد نقشه و عكس و مدار چاپي كامل و قابل مونتاژ ......
با تشكر .
موفق باشيد .

با سلام خدمت جناب رجبی
من هم دنبال یه منبع تغذیه مناسب با کنترل ولتاژ وجریان هستم البته این مدار را تو نت خارجی پیدا کردم و ان را کاملا در نرم افزار پروتوس بستم اما جواب نداد . لذا خواهشن اگر که شما از این مدار جواب گرفته اید و مشکلی ندارد . لطف کنید و هم مدار اصلاح شده ان و هم تصویری از مدار دست شده ان را قرار بدهید .
با تشکر



[reza_476]

باسلام

خدمت دوست و استاد و سرور عزیز جناب آقای رجبی

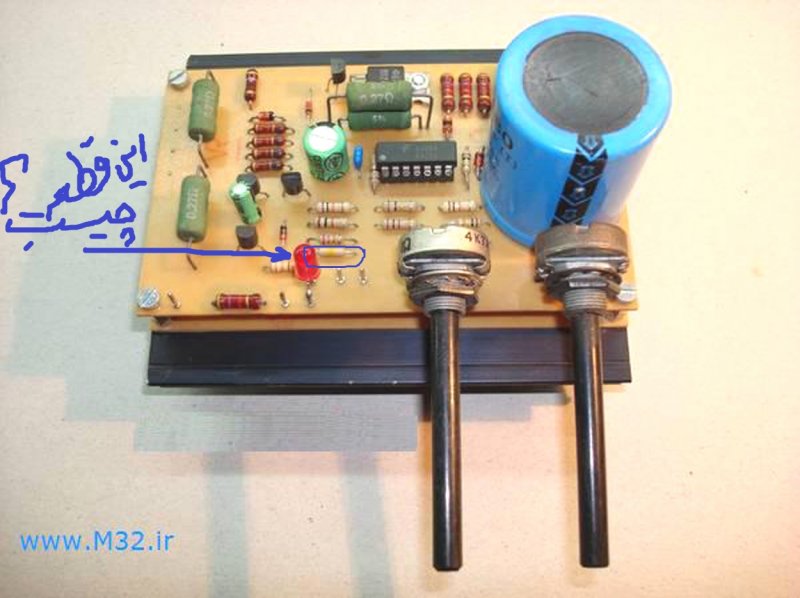

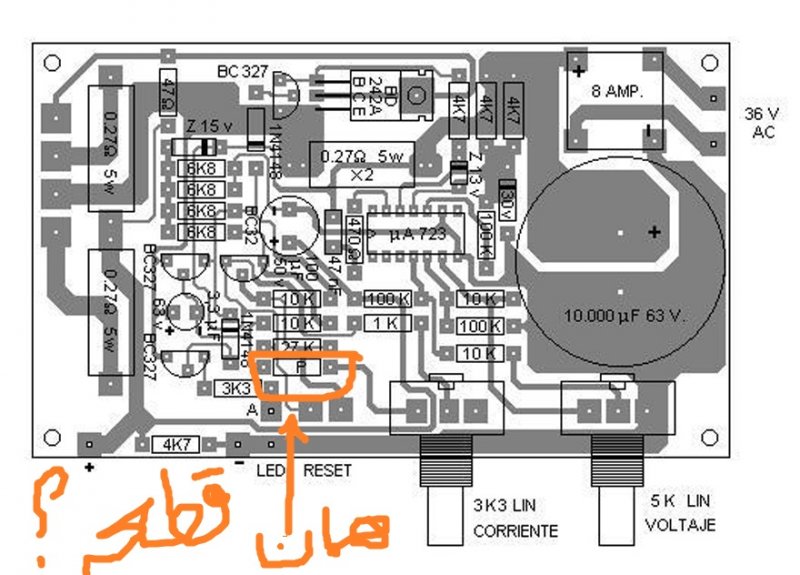

این مداری که حضرتعالی معرفی فرمودی در دو عکس زیر من یک قطعه نامشخص را با علامت ؟ گذاشتم که معلوم نیست

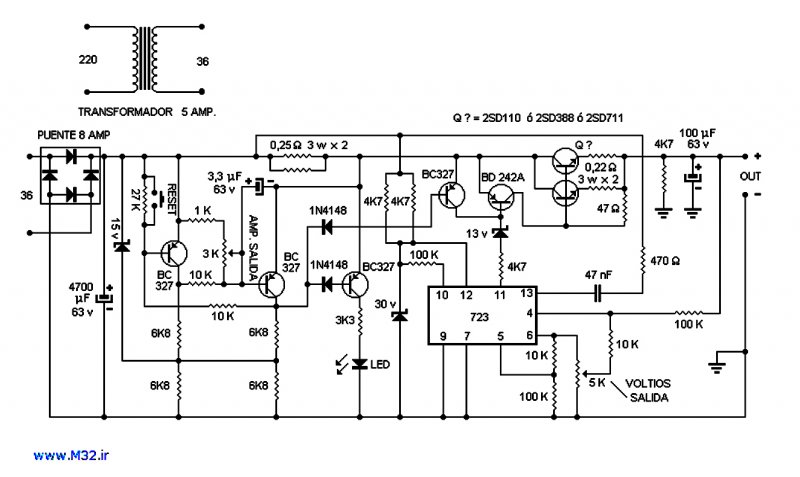

در نقشه شماتیک وسط هم معلوم نیست البته در عکس سیاه و سفید بالا که من نوشته ام همان قطعه ؟ یک P دیده میشود.

​

​

​



[reza_476]

باسلام

بنظر میرسد شماتیک با مدار پی سی بی در جاهایی فرق دارد



[naim-kh]

میبخشید میشه لیست قطعات مدار اولی رو بذارید ممنون میشم چون مبتدی هستم ممنون میشم لیست و بذارید:moon::moon:



[farah676]

باسلام

خدمت دوست و استاد و سرور عزیز جناب آقای رجبی

این مداری که حضرتعالی معرفی فرمودی در دو عکس زیر من یک قطعه نامشخص را با علامت ؟ گذاشتم که معلوم نیست

مشاهده فایل‌پیوست 110909


مشاهده فایل‌پیوست 110911

مشاهده فایل‌پیوست 110912

در نقشه شماتیک وسط هم معلوم نیست البته در عکس سیاه و سفید بالا که من نوشته ام همان قطعه ؟ یک P دیده میشود.

​

​

​

با عرض سلام

قطعه مورد نظر شما یک جامپر ( مقاومت صفر اهم ) میباشد میتوانید یک سیم معمولی بعنوان پل قرار دهید ولی اگر از مقاومت صفر اهم استفاده کمید ، مدار زیباتر میشود!



[kimiakarimi]

با سلام.
این مدار در برابر اتصال کوتاه محافظت شده یا نه؟



[xmaan]

] يك منبع تغذيه ازمايشگاهي
با سلام :
يكي از بهترين و امتحان شده و عملي ترين منبع تغذيه ازمايشگاهي كه تمام تعميركاران بايد داشته باشند نمونه ساخته شده تجاري در بازار به قيمت گران عرضه ميكنند خودتون به راحتي مونتاژ و استفاده كنيد نقشه و عكس و مدار چاپي كامل و قابل مونتاژ ......
با تشكر .
موفق باشيد .

سلام
من میخام این منبع تغذیه رو درست کنم،منتها ترسیدم قطعاتش رو گیر نیازم مخصوصا قابلمه ای،
سوالم اینه مدار از این بهتر و محافظت شده هست من بیخیال این بشم
اگه این مدارو ساختم میخام دو تا ولوم فاین به ولتاژ و آمپر سری کنم مشکلی ندارن؟



[mns559]

سلام مهندس بابت سایتتون ممنون خیلی قشنگه نقشه مدار با طرح pbcفرق داره خروجی ای سی در زنر وخازن با نقشه اصلی تطابق نداره کدومش درسته .نقشه شماتیک یا پی بی سی .محبت کنید پاسخ بدید



[mehran101]

سلام
وقتی ولتاژ یا جریان منبع زیاد بشه ریپل ولتاژ و .... زیاد میشه که روی اسیلوسکوپ کاملا مشهوده لذا ساخت آنها به یک برد کوچک محدود نمیشه و روش ساخت معمولا سوییچینگ و فیلتر پایین گذر درجه بالاست.مثلا توی بیسیم ها خیلی مهمه که ریپل ولتاژ صفر باشه و توپولوژی خاص و نادری از طرحهای سوییچینگ استفاده میشه.آیسی های بازار مهمولا برای حداکثر 1 کیلو وات است و 2 کیلو وات اش هم دیدم که طراحی زیمنس برای مخابرات بود........
