استاد غذال پس اون چیزی که مولتی متر ها نشون میدن چیه اگر به فاز بزنیم +220ولت و اگه به نول بزنیم-220ولت نشون میده!
درود
درخصوص خطای پاسخ بله با توجه به پاسخ صحیح قبلی من هم متوجه شدم خطای تایپی بوده
لذا اگرچه فرمودید موضوع تفهیم شد با این وجود تجسم حالت زیر موجب شفافیت بیشتر موضوع میشه
بطوریکه اگر هیچیک از دو سیم هر منبعی را به زمین متصل نکنید دراینصورت هیچکدوم از سیم هاش خطری نداره و میتونی هر کدوم از سیم ها را با دست بگیری چون از طریق بدن شما ارتباطی بین دو سیم منبع برقرار نمیشه که جریانی عبور کنه زیرا فقط یک سیم منبع بشما متصل میشه و دیگری از بدن شما کاملا قطع است و لذا برق گرفتگی ایجاد نمیشه و در اینصورت میگیم این منبع ایزوله است چون به زمین متصل نیست و ارتباطی با زمین نداره که موجب خطر بشه ( ایزوله یعنی جدا و مستقل )
و لذا در منابع ایزوله باید هر دو سیم منبع به بدن متصل بشه تا موجب برق گرفتگی بشه .
اما اگر مانند شرکت برق یکی از سیم های هر منبعی اعم از DC یا AC را به زمین متصل کنید و بنام سیم
نول یا سیم
بی خطر یا سیم
بی رگ یا سیم
خوشگل بنامیم ( نام مهم نیست ) دراینصورت فقط میتونی این سیم نول یا سیم خوشگل را با دست بگیری چون همیشه پای شما که روی زمینه دارای ولتاژی برابر با سیم نول یا خوشگل است و اختلافی ندارن و لذا جریانی از بدن شما عبور نمیکنه
یعنی اگه سیم نول یا خوشگل 10000 ولت هم باشه دراینصورت زمین هم 10000 ولته و اختلافی ندارن که موجب عبور جریانی بشه
اما اگه سیم فاز یا سیم دیگر را با دست بگیری دراینصورت با توجه به پای شما که از طریق زمین به یکی از سیم های باطری 220 ولتی متصل است و دستتون به سیم دیگر باطری 220 ولتی . دراینصورت 220 ولت اختلاف بین دست و پا وجود داره و موجب برق گرفتگی میشه ( چه سیم 220+ ولت در اون لحظه به زمین متصل باشه چه 220- ولت )
پس تا اینجا موضوع برق گرفتگی و ولتاژ نول حل شد که موضوع نول فقط اینه که یکی از سیم های منبع به زمین متصل میشه و زمین هم بعنوان یک سیم منبع محسوب و قابل استفاده میشه
حالا تفاوت سینوسی و مربعی اینه که
در ولتاژ مربعی همیشه یا ولتاژ 220+ داریم یا 220- و لذا ولتاژ بینابینی نداریم

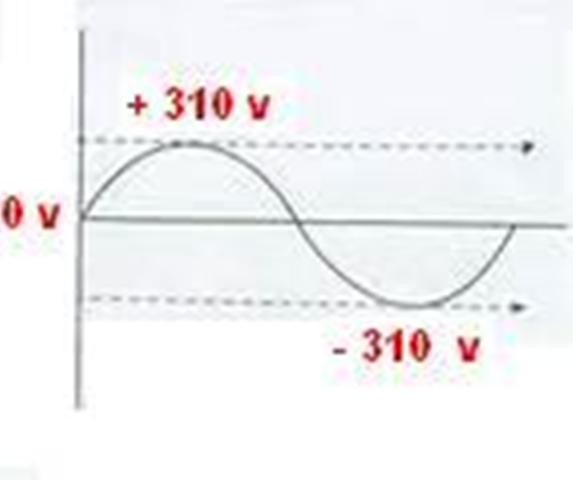

ولی ولتاژ سینوسی از صفر شروع میشه و کم کم ماکزیمم میشه و دوباره بسمت صفر کم میشه و بعد جای مثبت و منفی عوض میشه یعنی از صفر بسمت می نیمم میره و دوباره بسمت صفر حرکت میکنه
یعنی لحظه اول صفر ولته بعد 1 ولت بعد 2 ولت و........ تا 310 ولت بالا میره و بعدا کم کم بسمت صفر حرکت میکنه و صفر میشه و سپس جابجا میشه و از صفر بسمت می نیمم (310- ) میره و بعد بسمت صفر ولت
یعنی شرکت برق لحظه اول باطری صفر ولتی متصل میکنه بعد باطری 1 ولتی و ...... باطری 310 ولتی و سپس 309 ولتی و 308 ولتی و ... 100 و 10 و 1 و صفر
سپس مثبت و منفی جابجا میشه و لذا کم کم بسمت 310- میره و بعد بسمت صفر ولت و همینطور ادامه داره
لذا زمانیکه به فاز دست میزنی اگه شانس داشته باشی و اون لحظه شرکت برق باطری صفر ولتی به شبکه متصل کرده باشه دراینصورت سیم فاز هم موجب برق گرفتگی نمیشه ( البته درصورتیکه فرکانس خیلی پایین باشه وگرنه در فرکانس 50 فرصت کافی نداریم و در یک لحظه کوتاه چنین بار مماکزیمم و می نیمم میشه یعنی در زمان کوتاهی چندین بار 310 ولت هم از بدن شما عبور میکنه و فرصت کافی برای جدا شدن از فاز را نداریم و برق گرفتگی رخ میده )
فرمودید :
استاد غذال پس اون چیزی که مولتی متر ها نشون میدن چیه اگر به فاز بزنیم +220ولت و اگه به نول بزنیم-220ولت نشون میده!
ولی امکان نداره ولتمتر چنین ولتاژی نشون بده
چون برق شهر متناوبه و فرکانسش 50 است یعنی در ثانیه 50 بار مثبت و منفی جابجا میشه و هیچ ولتمتری چه dc و چه ac نمیتونه بگه الان مثبته یا منفی چون مدام جابجا میشه تا بخواد بگه مثبته منفی میشه و بخواد بگه منفیه مثبت میشه لذا اگه ولتمتر dc را به برق شهر متصل کنی روی صفر ولت دل دل میزنه و نمیدونه بگه مثبته یا منفی
و ولتمتر ac هم اساسا نمیتونه تشخیص بده که مثبت کدوم سیمه و بهمین خاطر میتونی سیم های ولتمتر را بدلخواهت جابجا کنی چون اثری نداره
بهمین دلیل در ولتمتر های ac برای اندازه گیری AC از یکسوساز استفاده میکنن که گیج نشه و لذا ولتمتر AC ولتاژ موثر را نشون میده و نمیتونه بگه الان سیم فاز یا نول مثبته یا منفی
اما تصور میکنم منظور شما اینه که
اگر ولتمتر را بین نول و زمین متصل کنیم چرا همیشه صفر ولت نشون میده و اگر بین فاز و زمین متصل کنیم همیشه 220 ولت نشون میده ؟
کل مطالبی که مورد بحث قرار دادیم پاسخ همین سوال شماست .
کمی فکر کن و اگه متوجه نشدی اعلام کن ( ولتمتر را بجای بدن انسان تصور کن )
سپاس
