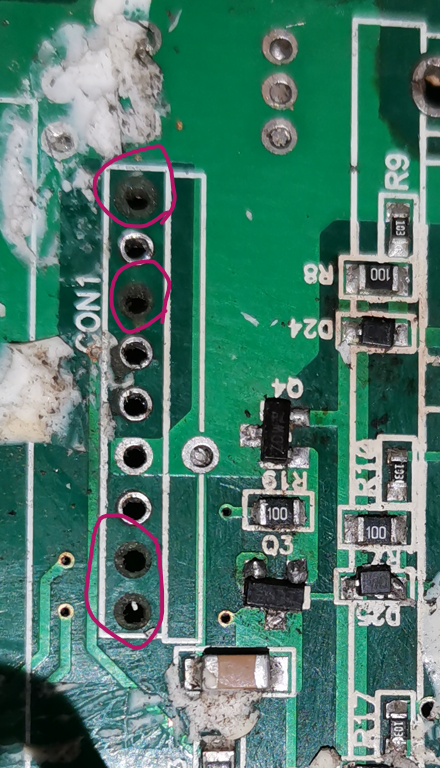

اوکی بسیار عالی . زحمت بکشید کنترل کنید که ولتاژ حدود 10 تا 18 ولت به ماژول میرسه (در واقع تغذیه آی سی cM6500 روی ماژول) یکی از پایه های ماژول تغذیه آی سی هست .
داشتم ولتاژ ها رو میگرفتم و یاد داشت میکردم. یه چیزی متوجه شدم.
ولتاژ ها دو حالت داشت:زمانی که لامپ تست خاموش بود و هر چند ثانیه یه خاموش روشن میشد. و حالت دوم که به صورت چشمک زن روشن میشد.

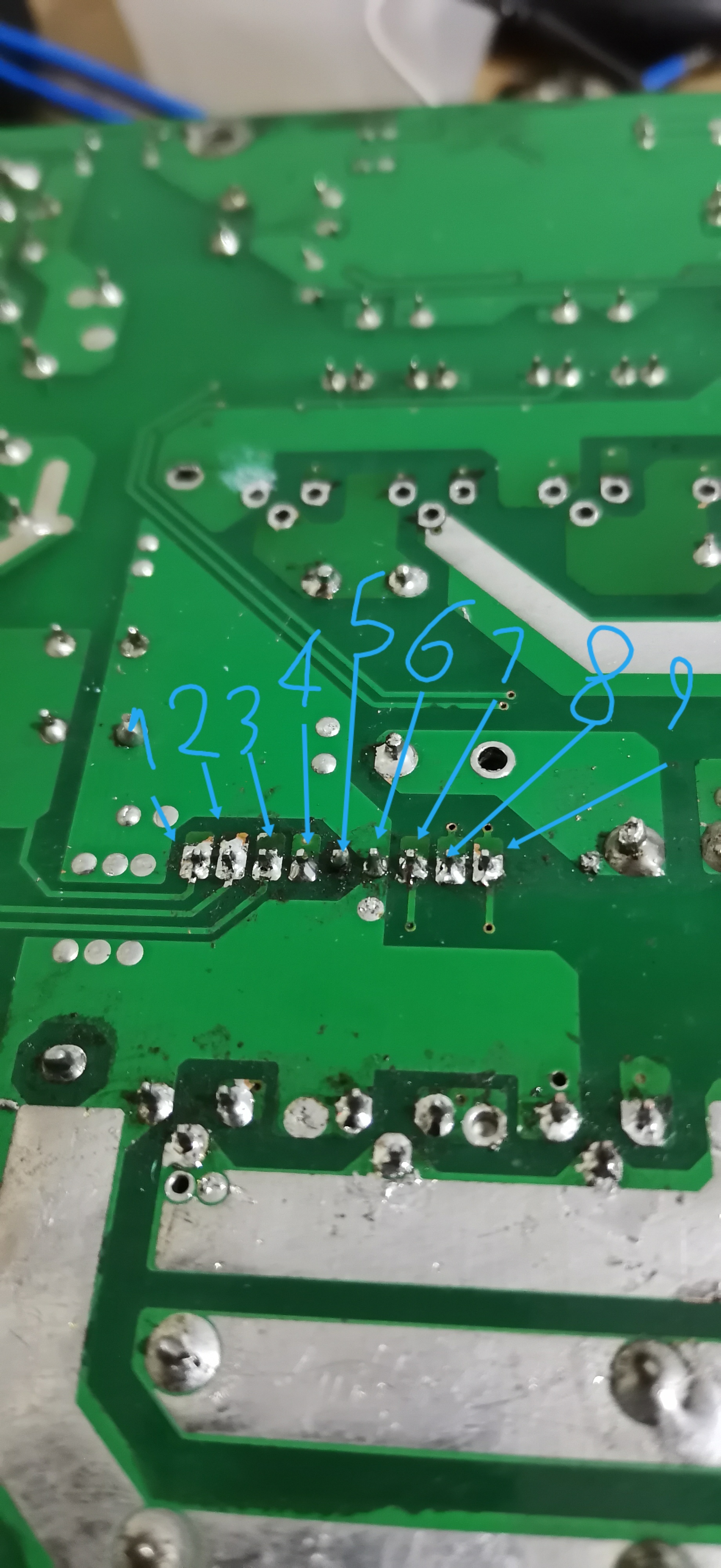

حالت اول ولتاژ ها به قرار زیر بود.طبق عکس ولتاژ هار رو بر اساس شماره ذکر میکنم.
پایه 1 :0
پایه 2: 35
3 : 71
4: 2
5: 0
6 : 0
7: 9/5
8 : 5
9 : 3
در حالت دوم که لامپ تست چشمک زن می‌شود.
پایه 1: 0
2 : 9/5
3 : 17/5
4 : 2
5 : 7
6 : 0
7 : 0
8 : 14
9 : 14
در حین ولتاژ گیری رله به هم عمل کرد ولی همچنان ولتاژ خازن ها 340 ولت.
عمل کردن رله هم به این صورت هست که یه لحظه برق حدود 10 ولت میرسه به سر رله و قطع میشه تقریبا هر 2 تا 3 ثانیه این عمل تکرار میشه. یه دیود زنر کنار رله هم هست که قبلا سوخته بود با دیود مشابه تعویض کردم ولی اون هم داغ کرده ولی هنوز نسوخته.
