به نام خدا

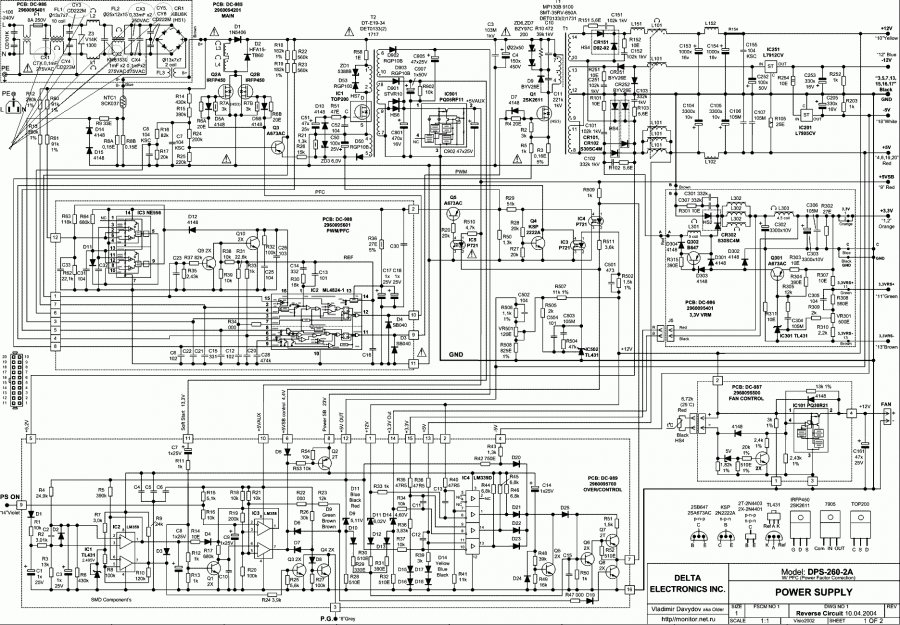

خازن كنار ترانس كه اوليه را به ثانويه وصل مي كند يك خازن بدون مرگ يا Ycapacitor است. اين خازنها مانع شناوري ولتاژ در ثانويه مي شود. اوليه بخاطر اتصال نول ترانس محله به زمين ولتاژ شناور ندارد اما ثانويه بدليل ول بودن و نداشتن اتصال زمين مي تواند تا چندين كيلوولت ولتاژ مشترك داشته باشد. منظور از ولتاژ مشترك ولتاژ بين دو سر خروجي ثانويه نيست. بلكه ولتاژ بين هر كدام از سرهاي ثانويه نسبت به زمين است.
مثلا ولتاژ ثانويه مي تواند نسبت به زمين چندين كيلوولت بشود و باعث تخليه خازني به اوليه و خرابي ترانس بشود. چون سازنده ها مطمئن نيستند شما بدنه ي PC يا مصرف كننده هاي خود را به زمين وصل مي كنيد يا نه مجبورند اين حفاظت را اعمال كنند و فعلا اين خازن ها بهترين انتخابند. اين خازنها حتي در اثر تخليه ي الكتريكي بين دو صفحه ي آنها نمي سوزند.
اين خازن نوع خاصي از خازن است كه در اثر اتصال كوتاه يا تخليه ي قطبها نمي سوزد و بدبختانه در ايران به ندرت يافت مي شود. فرنگي ها آن را Y capacitor نام نهادند و به منظور ايمني ترانس سوئيچينگ استفاده مي شود. اگه طرف ثانويه اتصال زمين بگذاريد ديگر نيازي به اين خازن نداريد. اما اگر ثانويه شناور باشد ممكن است هر ولتاژي نسبت به اوليه بگيرد. حتي تا چند هزار ولت و بين اوليه و ثانويه يك تخليه ي الكتريكي مخرب اتفاق بيفتد.
جالب اينجاست كه بدون اين خازن هم منبع كار مي كنه اما اگه بسوزه يا نويز بالا باشه چاره اي جز استفاده از اين خازن نداريم.
خازن كنار ترانس كه اوليه را به ثانويه وصل مي كند يك خازن بدون مرگ يا Ycapacitor است. اين خازنها مانع شناوري ولتاژ در ثانويه مي شود. اوليه بخاطر اتصال نول ترانس محله به زمين ولتاژ شناور ندارد اما ثانويه بدليل ول بودن و نداشتن اتصال زمين مي تواند تا چندين كيلوولت ولتاژ مشترك داشته باشد. منظور از ولتاژ مشترك ولتاژ بين دو سر خروجي ثانويه نيست. بلكه ولتاژ بين هر كدام از سرهاي ثانويه نسبت به زمين است.
مثلا ولتاژ ثانويه مي تواند نسبت به زمين چندين كيلوولت بشود و باعث تخليه خازني به اوليه و خرابي ترانس بشود. چون سازنده ها مطمئن نيستند شما بدنه ي PC يا مصرف كننده هاي خود را به زمين وصل مي كنيد يا نه مجبورند اين حفاظت را اعمال كنند و فعلا اين خازن ها بهترين انتخابند. اين خازنها حتي در اثر تخليه ي الكتريكي بين دو صفحه ي آنها نمي سوزند.
اين خازن نوع خاصي از خازن است كه در اثر اتصال كوتاه يا تخليه ي قطبها نمي سوزد و بدبختانه در ايران به ندرت يافت مي شود. فرنگي ها آن را Y capacitor نام نهادند و به منظور ايمني ترانس سوئيچينگ استفاده مي شود. اگه طرف ثانويه اتصال زمين بگذاريد ديگر نيازي به اين خازن نداريد. اما اگر ثانويه شناور باشد ممكن است هر ولتاژي نسبت به اوليه بگيرد. حتي تا چند هزار ولت و بين اوليه و ثانويه يك تخليه ي الكتريكي مخرب اتفاق بيفتد.
جالب اينجاست كه بدون اين خازن هم منبع كار مي كنه اما اگه بسوزه يا نويز بالا باشه چاره اي جز استفاده از اين خازن نداريم.
