مشکل: ولتاژ ندادن منبع تغذیه 12V

[tamiratsg]

سلام، سال نو مبارک باشه

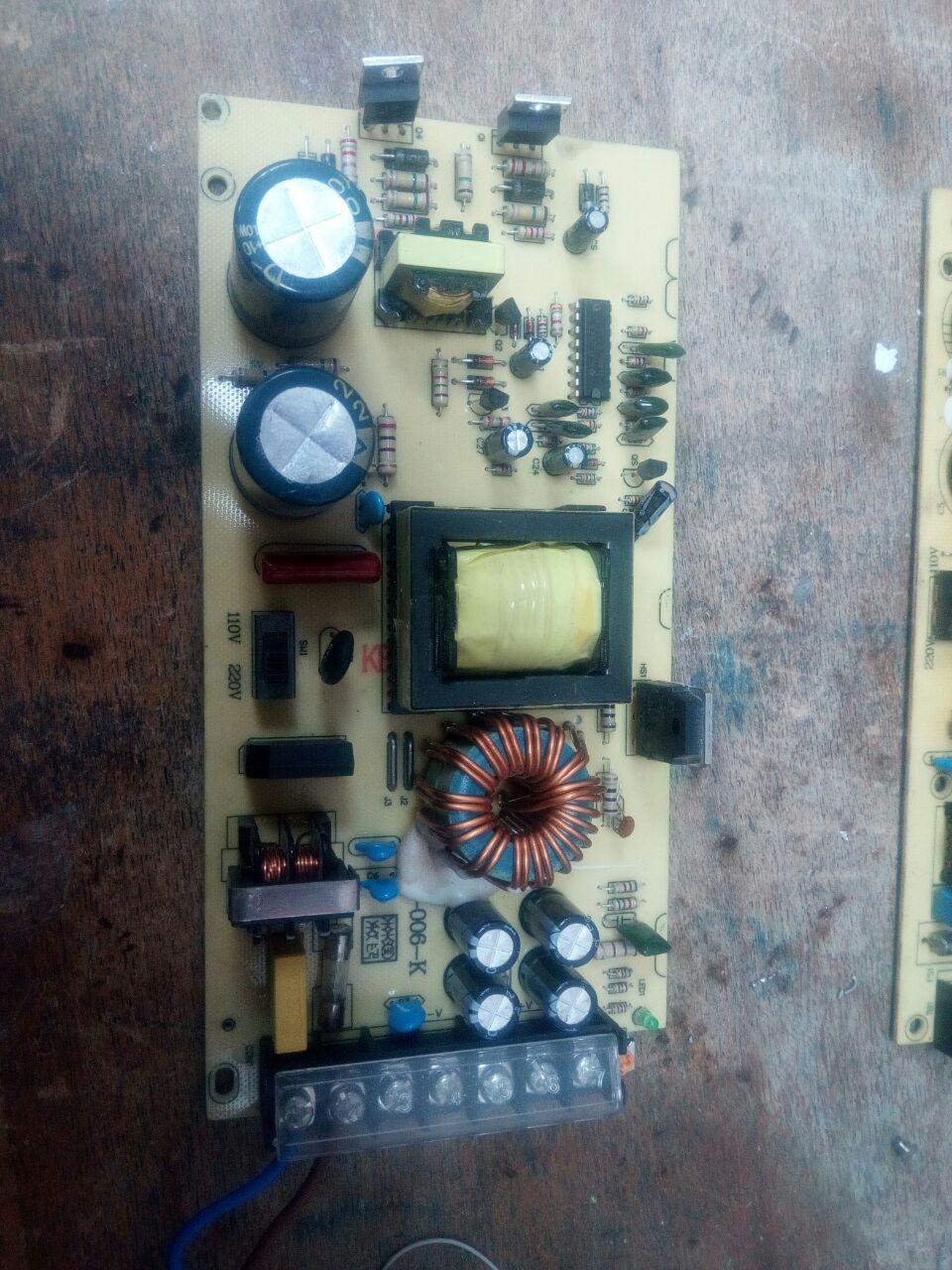

یه منبع تغذیه 12 ولت دارم که اصلا هیچ ولتاژی نمیده، پل دیود، ماسفت ها، مقاومت NTC و دیودها رو تست کردم سالم بودن
آی سی تغذیه tl495 رو هم عوض کردم، ولی تغییری نکرد

مشکل از کجا میتونه باشه
با تشکر



[amir*as]

سلام، سال نو مبارک باشه

یه منبع تغذیه 12 ولت دارم که اصلا هیچ ولتاژی نمیده، پل دیود، ماسفت ها، مقاومت NTC و دیودها رو تست کردم سالم بودن
آی سی تغذیه tl495 رو هم عوض کردم، ولی تغییری نکرد

مشکل از کجا میتونه باشه
با تشکر

سلام خروجی چاپربرسی شوداحتمال اتصالی دردیودهاواتوکوپلرهم تعوض گردد ترانس چاپرروهم تست کن انشاء الله حل میشه.



[habbib]

سلام، سال نو مبارک باشه

یه منبع تغذیه 12 ولت دارم که اصلا هیچ ولتاژی نمیده، پل دیود، ماسفت ها، مقاومت NTC و دیودها رو تست کردم سالم بودن
آی سی تغذیه tl495 رو هم عوض کردم، ولی تغییری نکرد

مشکل از کجا میتونه باشه
با تشکر

ولتاژ روی خازنهای بزگ رو اعلام کن
ترانزیستورهای قدرتد که نصب کردی و یا قبلا نصب بوده استاندارد نیستن حتما اونها رو با دقت چک کن و یا با 13009 بزرگ تعویض کن
انرازه واقعی هر کدام از اونها دقیقا باید هم سایز با دیود پل خروجی در سمت راست تصویر شما باشد
ابنها رو بررسی کنید تغریبا وضعیت منبع تغذیه شما مشخش میشود

موفق باشید



[StudioBahram]

سلام دوست عزیز ابتدا ولتاژ را در خازن صافی 400 ولت چک کن حدود 315 ولت باید داشته باشی . بعد خازنهی کوچک بایاس در اولیه ترانس چاپر را کمی حرارت بده اگر راه افتاد تعویضش کن اگر نتیجه ای حاصل نشد ولتاژ همین خازن بایاس که حدود 18 ولت باید باشد ،و مقاومت مسیرش را که معمولا اهم بالاست چک کن



[arash_hj23]

سلام، سال نو مبارک باشه

یه منبع تغذیه 12 ولت دارم که اصلا هیچ ولتاژی نمیده، پل دیود، ماسفت ها، مقاومت NTC و دیودها رو تست کردم سالم بودن
آی سی تغذیه tl495 رو هم عوض کردم، ولی تغییری نکرد

مشکل از کجا میتونه باشه
با تشکر

سلام
اول از همه دوتا ماسفت نیستن ، ترانزیستور بزرگ قدرت رو در بیارین بیرون مدار چک کنین سالم باشن
دوتا خازن حدود 4.7 میکرو یا کمتر توی مسیر بیس دوتا ترانزیستور قدرت هست اونارو تعویض کنین . یک خازن حدود 47 یا 100 میکرو فاراد نزدیک ترانس بزرگ هست اونم تعویض کنین . نتیجه رو یعدش بگین



[emanbatyaneh]

سلام . ترانزیستورهای قدرتی که انداختی ضعیف هستند . از اصلی و استاندارد خودش اسفاده کن . تمام مقاومت های کم اهم را چک کن .



[ajamee]

همکار گرامی اگر ترانزیستور سالم است و هیچ مشکلی ندارد خازن های 4.7 50ولت و خازن که میکرو فارد پاین دارد تعویض فرماید و اعلام نتیجه فرماید



[tamiratsg]

از راهنمایی دوستان متشکرم
کارهای انجام شده را بررسی و نتیجه رو اعلام میکنم



[tamiratsg]

ولتاژ روی خازنهای بزگ رو اعلام کن
ترانزیستورهای قدرتد که نصب کردی و یا قبلا نصب بوده استاندارد نیستن حتما اونها رو با دقت چک کن و یا با 13009 بزرگ تعویض کن
انرازه واقعی هر کدام از اونها دقیقا باید هم سایز با دیود پل خروجی در سمت راست تصویر شما باشد
ابنها رو بررسی کنید تغریبا وضعیت منبع تغذیه شما مشخش میشود

موفق باشید

سلام
ترانزیستورهای قدرت به صورت پیشفرض نصب بودن
برد تا بحال به تعمیر نرفته و تمامی قطعات فابریک هستند



[tamiratsg]

سلام
اول از همه دوتا ماسفت نیستن ، ترانزیستور بزرگ قدرت رو در بیارین بیرون مدار چک کنین سالم باشن
دوتا خازن حدود 4.7 میکرو یا کمتر توی مسیر بیس دوتا ترانزیستور قدرت هست اونارو تعویض کنین . یک خازن حدود 47 یا 100 میکرو فاراد نزدیک ترانس بزرگ هست اونم تعویض کنین . نتیجه رو یعدش بگین

سالم بودن مهندس
تعویض کردم، نتیجه ای حاصل نشد
