تستر هايولتاژ اپديت
با سلام :
دوستان مدار جالب و صد در صد عملي و خيلي ساده براي تست هايولتاژتلويزيون را براي تعميركاران عزيزم در سايت ايران تي كي تقديم ميكنم . اين مدار در حين سادگي از كارايي عالي برخوردار بوده و با كمترين هزينه و زمان قابل دسترس ميباشد .
يك نوسان ساز داتيسيكل متقارن كه از يك ايسي مشهور و ارزان 555 تايمر معمولي تشكيل شده اساس كار ميباشد كه در محدوده 16 الي 18 كيلوهرتز و در ادامه به صورت كمپلي مينتاري تقويت و توسط يك موس فيت سويچينگ درايو مي شود نقشه مدار را به همراه چند تا عكس از مراحل ساخت ان در فايل ضميمه اپلود ميكنم نكته مهم در تشخيص وضعيت هايولتاژ از رنگ جرقه توليد شده ميباشد كه اگر به رنگ ابي مايل به سبز باشد هايولتاژ شما كاملا سالم و اگر به رنگ ابي مايل به بنفش بود ولتاژ باتري شما ضعيف ولي هايولتاژ سالم و اگر زرد و مايل به قرمز بود هايولتاژ شما تقريبا نيم سوز (بستگي به تمايل رنگيني به زرد و قرمز ) و اگر كاملا قرمز و ضعيف و يا اصلا جرقه توليد نشود سوخته است .

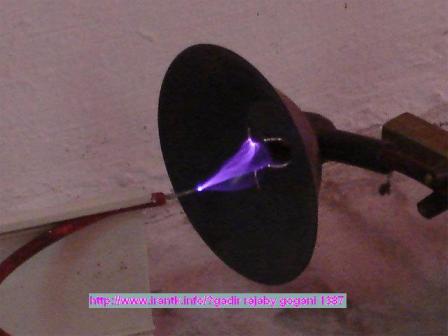

در عكس كلاهك هايولتاژ تحت تست را كه به گيره پلاستيكي ميز كار بسته شده و با سيم مربوط به فوكاس و اسكرين (ويا هر سيم كه در رابطه با اتصال زمين (ارت ) هايولتاژ باشد در حال ازمايش ديده ميشود رابط بين مدار و هايولتاژ بهتر است از يك سيم پيچ موجود در هايولتاژ كه مربوط به فيلمان لامپ تصوير ميباشد استفاده كنيد در صورت عدم شناسايي اين سيم پيچ مي توانيد سه دور سيم معمولي 75/0 قطر ميليمتري كه بعد پيچيدن به يك ضلع هسته هايولتاژ انتهاي انها به ترمينال مدار وصل ميگردد . مدار تست شده و با اطمينان كامل كارايي ان و حتي براي توليد انبوه نيز تضمين مي شود .
دانلود : [hide] مشاهده فایل‌پیوست rajaby-tester hi.rar[/hide]
با تشكر .
موفق باشيد .
