نکته در Minediver-1

[mee]

سلام
راستش من برنامه نویس خوبی نیستم . نمی تونم زیاد در این رابطه کمک کنم .
با سپاس



[mee]

::92000000::91000000:



[jani38]

ببنید قسمتهای مثبت هست درسته قسمتی با سبز نشان دادم اگر وصل شود درست باشه مگه نباید خازنهای 22پیکوفاراد به منفی وصل باشن یا من اشتباه میکنم



[mee]

سلام
یک سر خازنهای 22 پیکو به کریستال و سر دیگر ان به شاسی دستگاه متصل است . قبلا در تاپیکها نیز توضیح دادم که منظور از شاسی یا همان زمین مدار لزوما پلاریته منفی نیستد هرچند 90% دستگاه ها داری زمین با پلاریته منفی هستند ولی این دستگاه (مایندایور) دارای زمین ( شاسی ، گراند ) با پلاریته مثبت هست .
در ضمن دوست گرامی pcb مایندایور فقط یک ایراد داره که من ان را در تاپیک ( نکته دوم در Minediver-1 ) توضیح دادم و چگونه برطرف کردن این مشکل را با ارائه تصویر گفتم .
با سپاس



[DULUX]

salam mohammad jan khobi age emkan dareh mikham bahaton harf bezanam ba in shomareh tak bezan ta bahaton tamas begiram



[jani38]

میخواستم بدونم وقتی میخوام روشن کنم احتیاج هست تمام ایسی بزارم فقط برای تست درست پرگرام شدن میکرو وقتی دستگاه روشن میشود بوقی صدای دارد تشکر:32000000:



[mee]

سلام

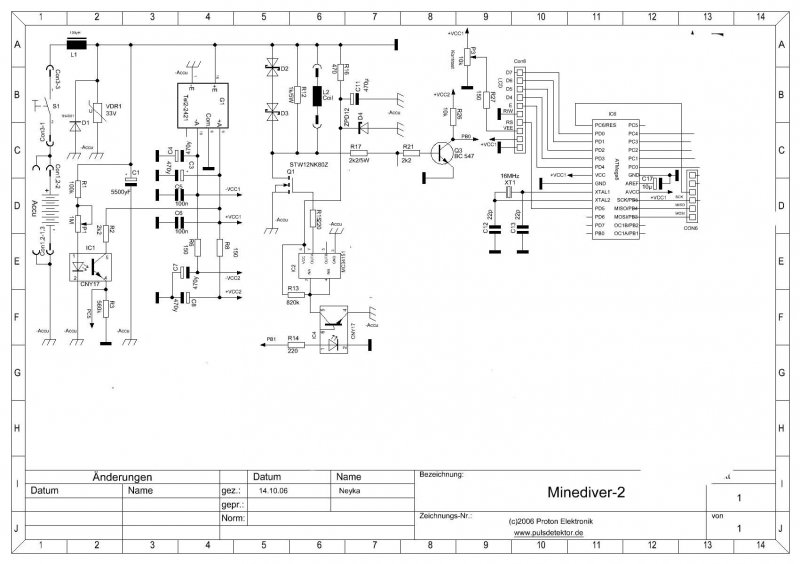

سوالتون اصلا واضح نیست . ولی برای تسط مدار برای بار اول ،نیاز نیست که تمام ای سی ها را بگذارید ولی منبع تغذیه ، میکرو ، ای سی 4 و 2 و 1 ، کویل و مجموعه ان ،q3 و مجموعه ان باید منتاژ شود .کلیه عناصر واجب برای استارت اولیه در مدار زیر گذاشتم وانهایی که حذف شده نیاز نیست ( فقط و فقط دستگاه بالا امده و هیچ کاری انجام نمی دهد ) .
با سپاس



[jani38]

دستگاه روشن میکنم یک ردیف مربع سیاه هست ایراد از کجا میتونه باشه میدونم میکرو رو درست پرگرام کردم



[mee]

سلام
احتمال خیلی زیاد کنتراست ال سی دی زیاد هست( با p3 تنظیم کنید ) یا ال سی دی 20*2درست نصب نشده
با سپاس



[jani38]

سلام
احتمال خیلی زیاد کنتراست ال سی دی زیاد هست( با p3 تنظیم کنید ) یا ال سی دی 20*2درست نصب نشده
با سپاس

میشه طرز وصل کردن ال س دی با تصویری نشان بدی تشکر
