درود
با توجه به عوارض و مشکلات هیتر که ممکنه قطعات جانبی آی سی ها را جابجا کنه ، بدیهی است که هویه نسبت به هیتر ارجحیت داره.
اما ازآنجاکه برای خارج کردن آی سی با هویه ، امکان انتقال همزمان حرارت به پایه های آی سی ضعیف و دشواره و باید پایه های یکطرف بیش از حد داغ بشه تا در زمان ذوب کردن لحیم طرف مقابل ، سرد نشه لذا احتمال بلند شدن مدار چاپی و تخریب محل پایه ها بسیار زیاد میشه
و به همین علت ، غالبا از هیتر استفاده میشه که عوارض دیگری داره و گاها منجر به پریدن قطعات جانبی و بروز مصیبت و حوادث ناهنجاری میشه ، بویژه که مفقود شدن قطعات smd ، مصیبت عظما میسازه ، خصوصا که بدون نقشه ، مشخصات خازن های smd بسادگی قابل تشخیص نیست
فلذا دلایل عدیده ، شدت ارزش هویه را اثبات میکند که علاوه بر سرعت و کیفیت برتر ، از بروز مصیبت نیز پیشگیری میکند .

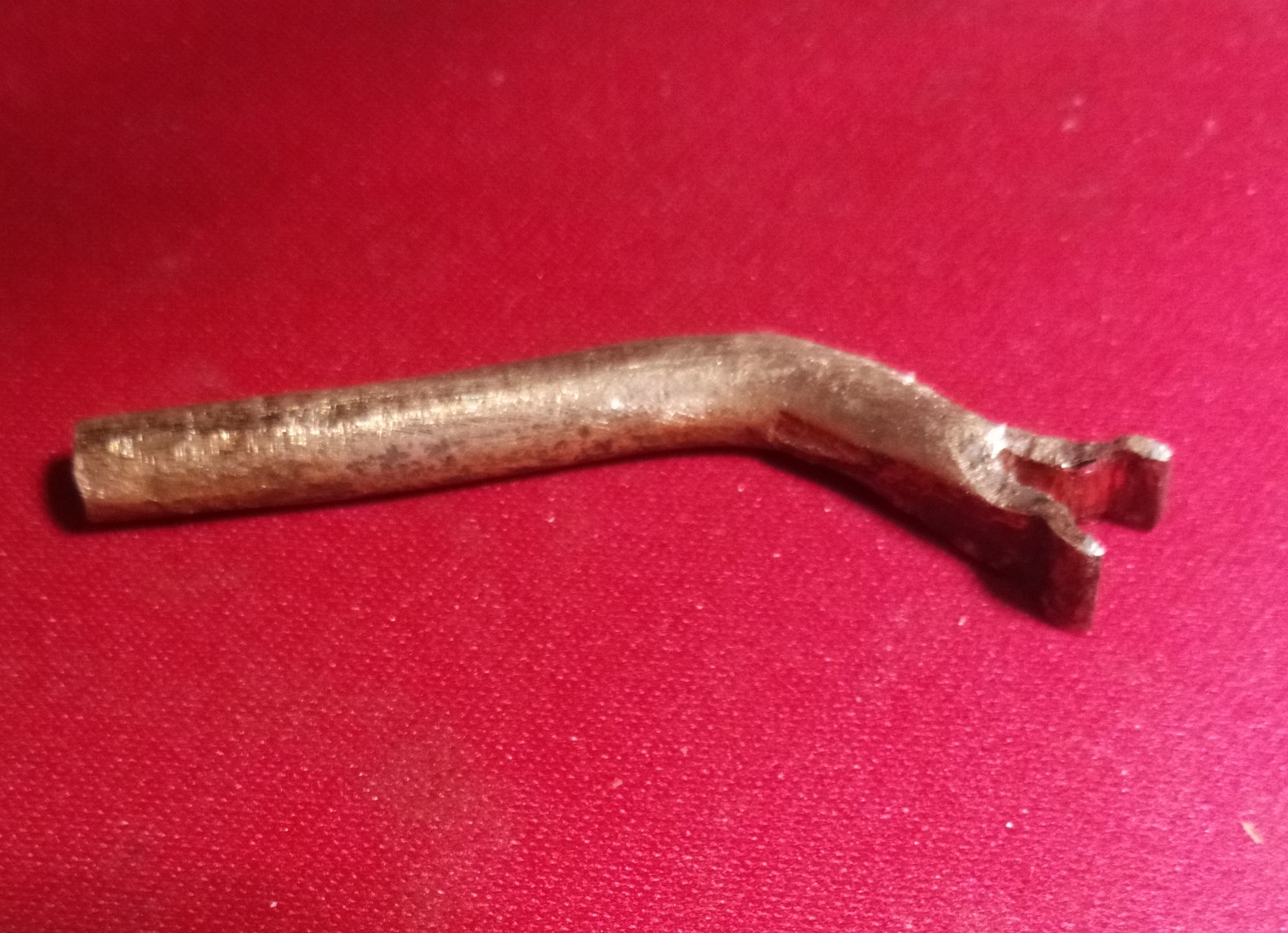

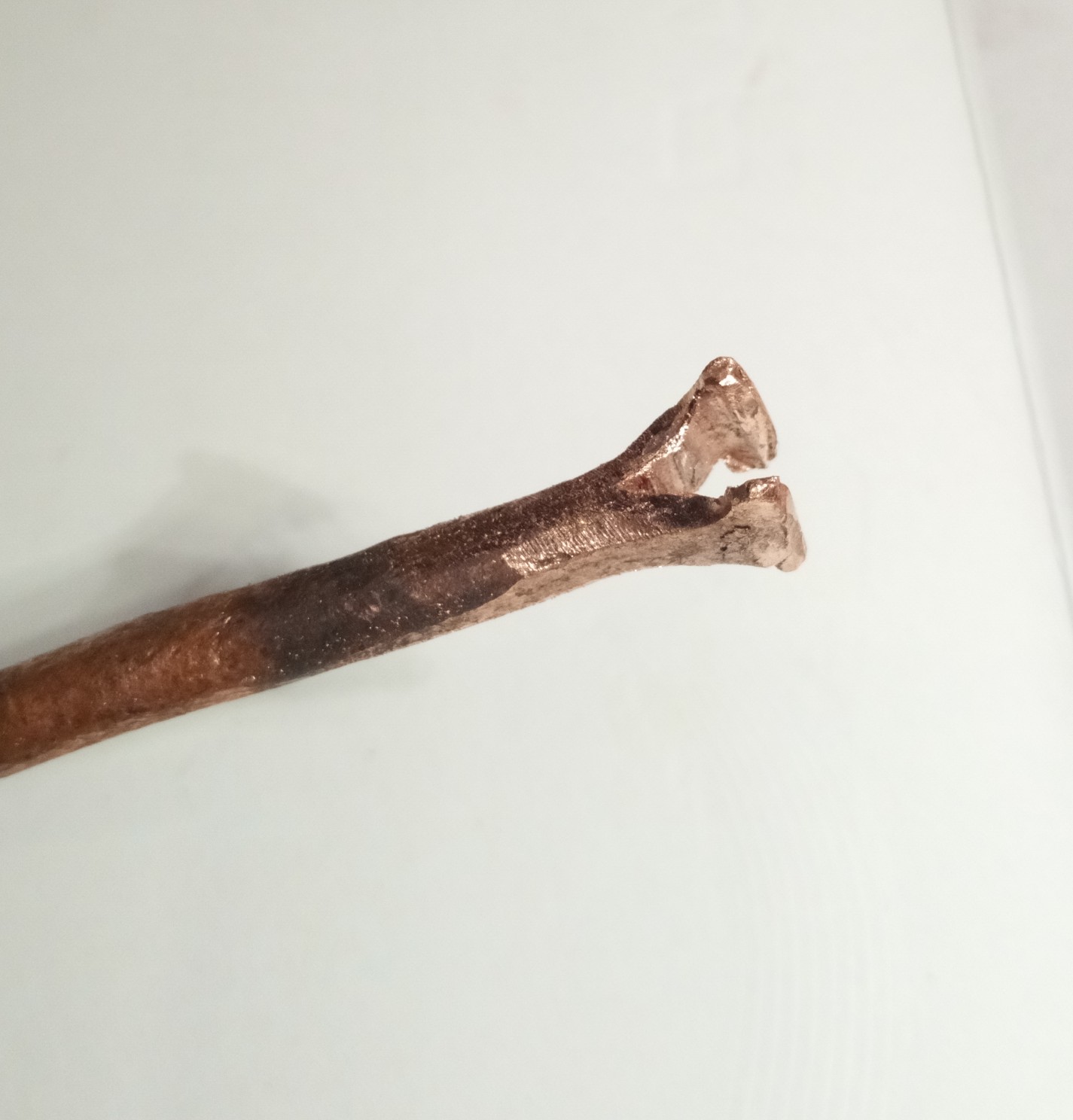

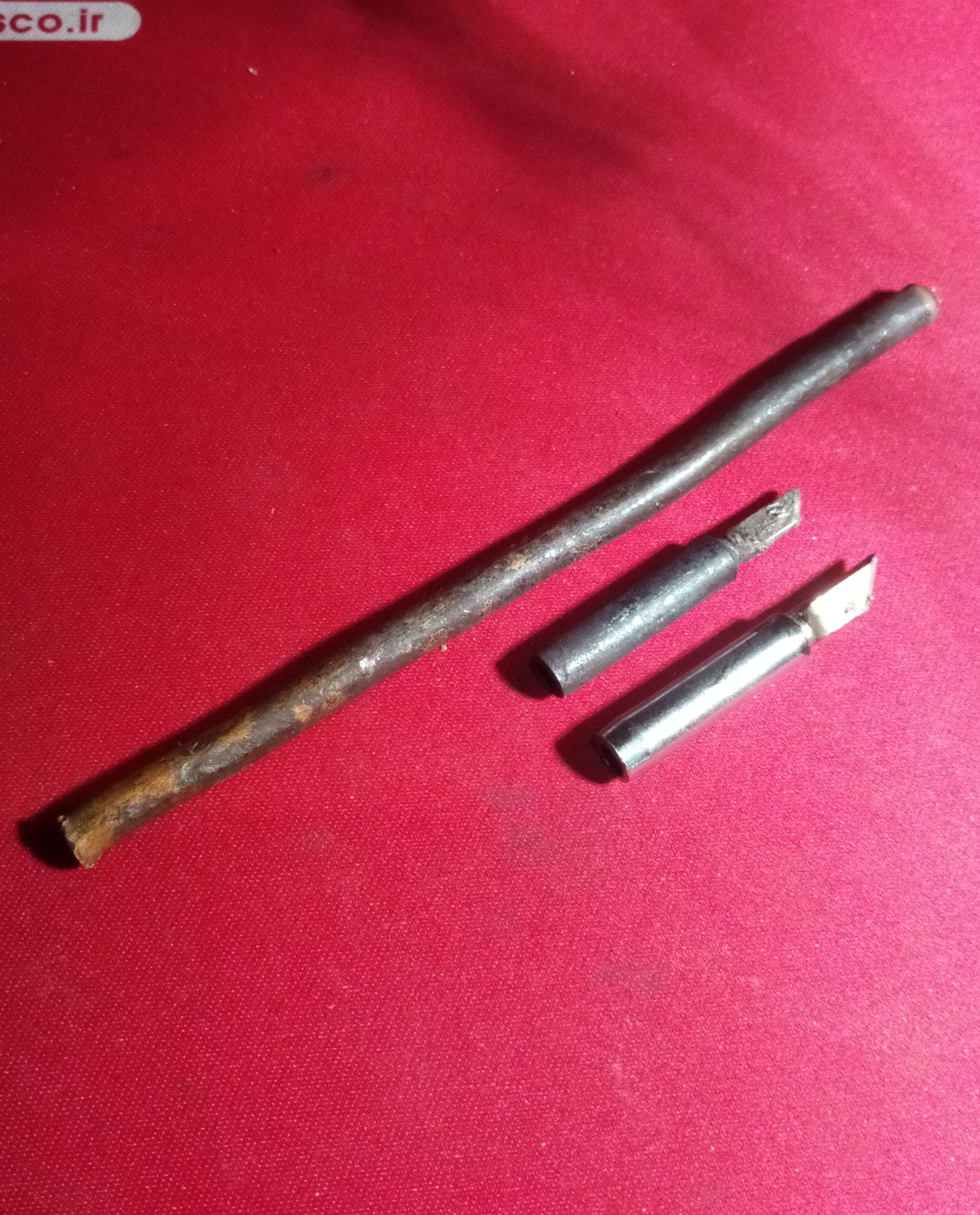

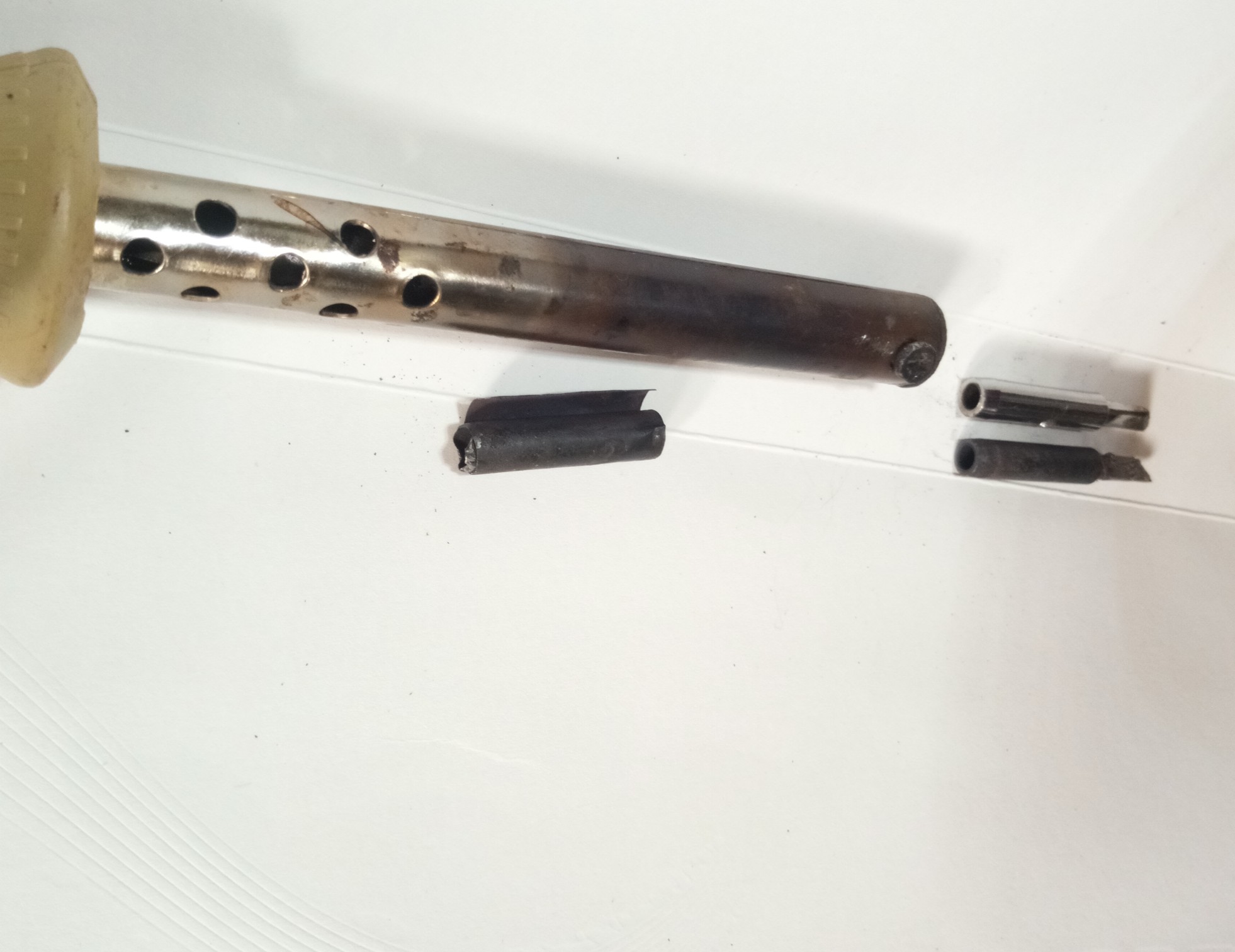

لذا با مفتول ضخیم مسی نوک هویه ای مطابق تصویر پیوست بسازید و بسادگی و با سرعت برق و باد ، آی سی smd را خارج کنید .

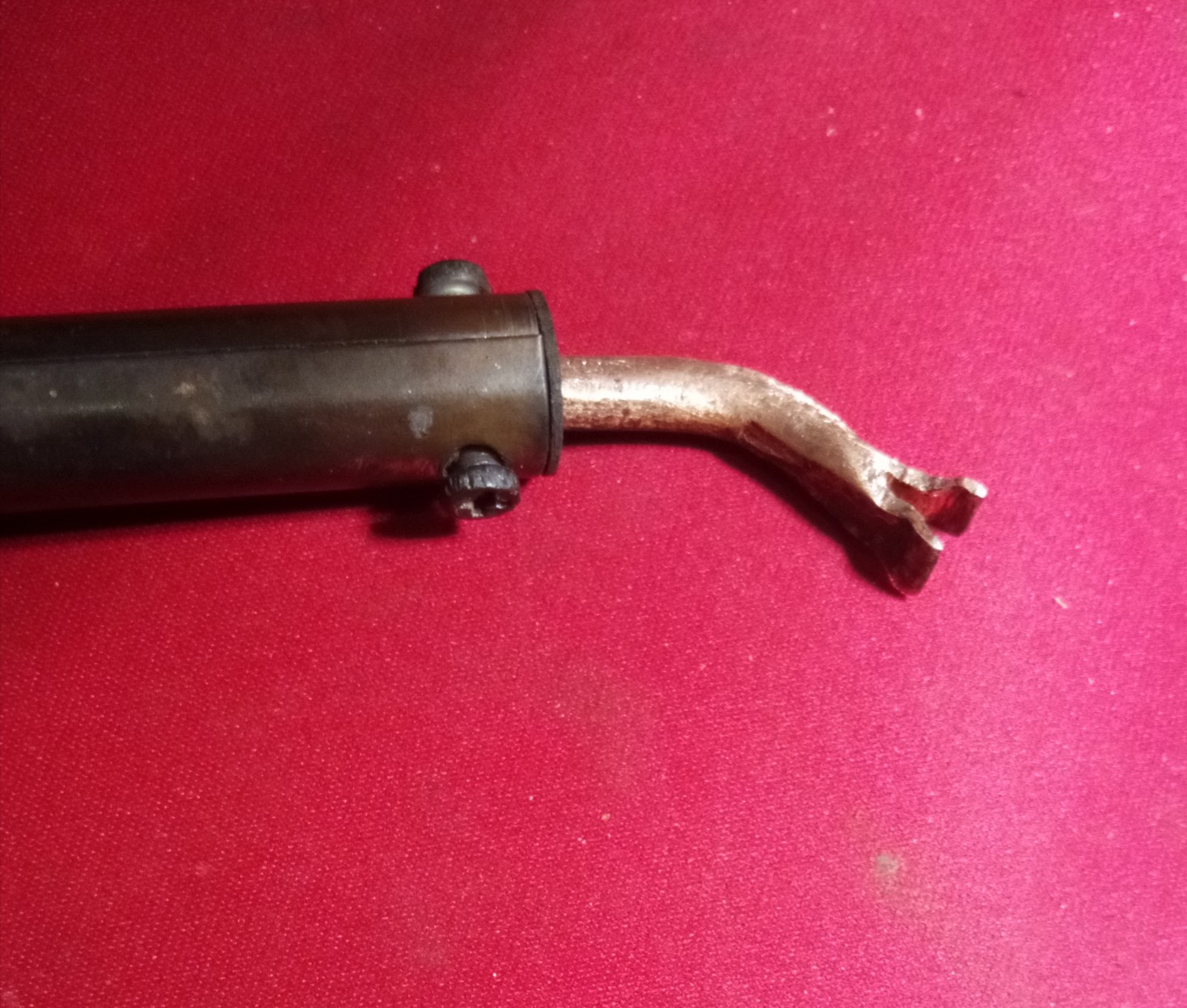

نوک هویه در تصویر پیوست ، مخصوص آی سی فلش 8 پایه یا آی سی هایی با عرض مشابه است و آی سی های دیگر با عرض متفاوت ، نوک متفاوت و مناسبی میطلبند.
البته اگه از آلیاژ مخصوص و مناسب استفاده بشه بهتره
اما ازآنجاکه فقط برای خارج کردن آی سی قابل استفاده است لذا بزودی خراب نمیشه و عمر طولانی خواهد داشت و لذا استفاده از آلیاژ مخصوص ، ضرورتی نداره .

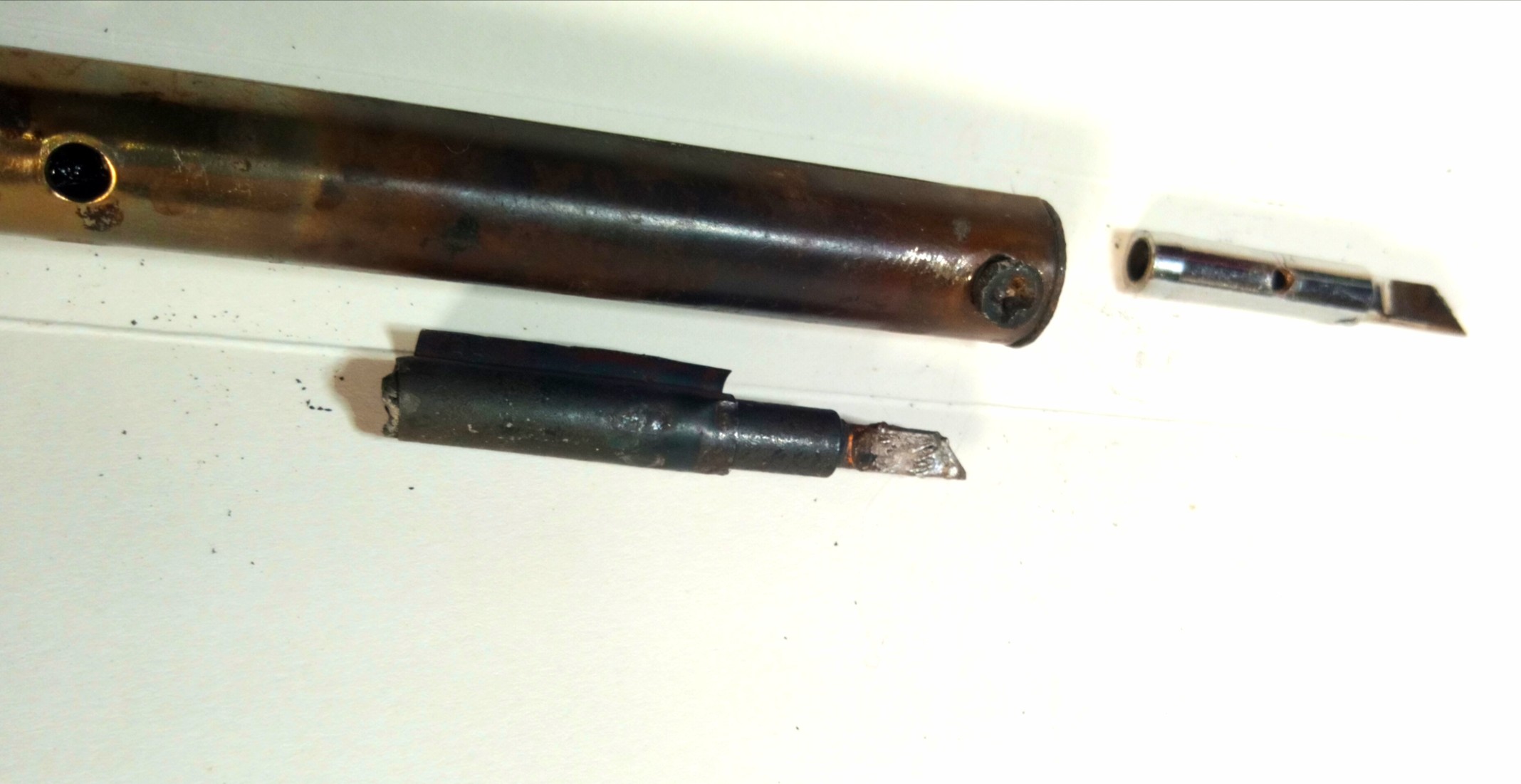

قابل ذکر است که استفاده از دوسیم مفتولی مسی ، کارآیی و توانایی بسیار ضعیف تری داره زیرا بسرعت خنک میشه و حرارت هویه بسختی به نوک هویه منتقل میشه و ضمنا حرارت یکسان و یکنواخت به همه پایه ها منتقل نمیکنه .
ولی این نوک هویه بسرعت آی سی رو خارج میکنه بویژه که اگر از هویه ۱۳۰ وات استفاده کنید که دراینصورت نباید نوک هویه را مدت طولانی روی پایه های آی سی نگهدارید که حرارت زیاد موجب صدمه به مدار بشه .
ازآنجاکه این نوک هویه ، حرارت کاملا یکنواخت و یکسانی به کلیه پایه های آی سی منتقل میکنه لذا لحیم کلیه پایه ها ، همزمان با هم ذوب میشن و لذا اولا آی سی بسرعت خارج میشه و ثانیا با کیفیتی انجام وظیفه میکنه که بدون اغراق اگه ۵۰ بار هم یک آی سی را خارج کنید کوچکترین صدمه ای به مدار چاپی وارد نمیکنه .
اگر بمحض قرار گرفتن نوک هویه روی آی سی ، ابتدا مقداری لحیم روی پایه های دو طرف اضافه کنید ، آی سی با سرعت و لذت بیشتری خارج میشه.
سپاس

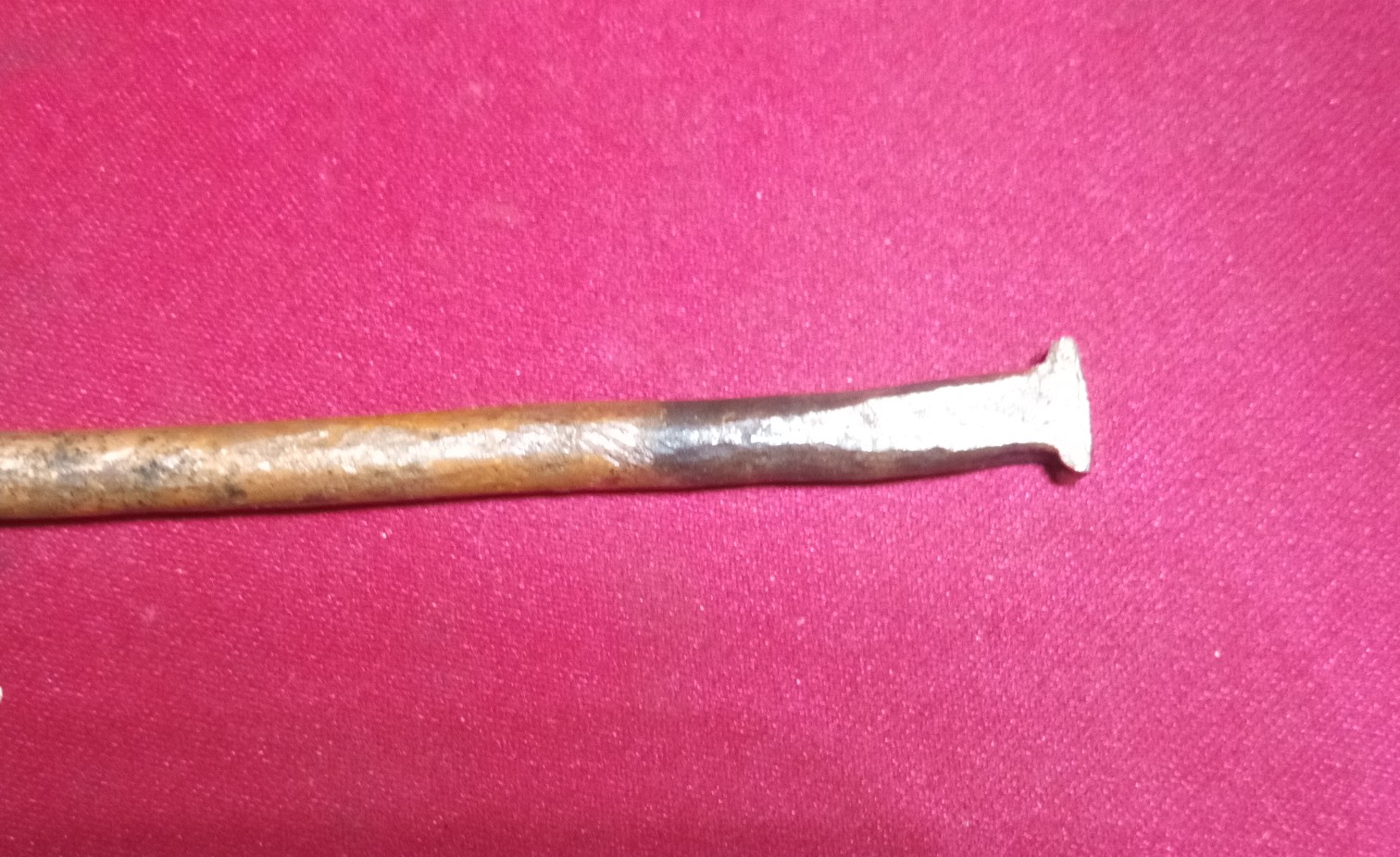

ابتدا نوک مفتول گرد را با چکش کاری بصورت مکعب و مناسب با طول آی سی شکل دهید

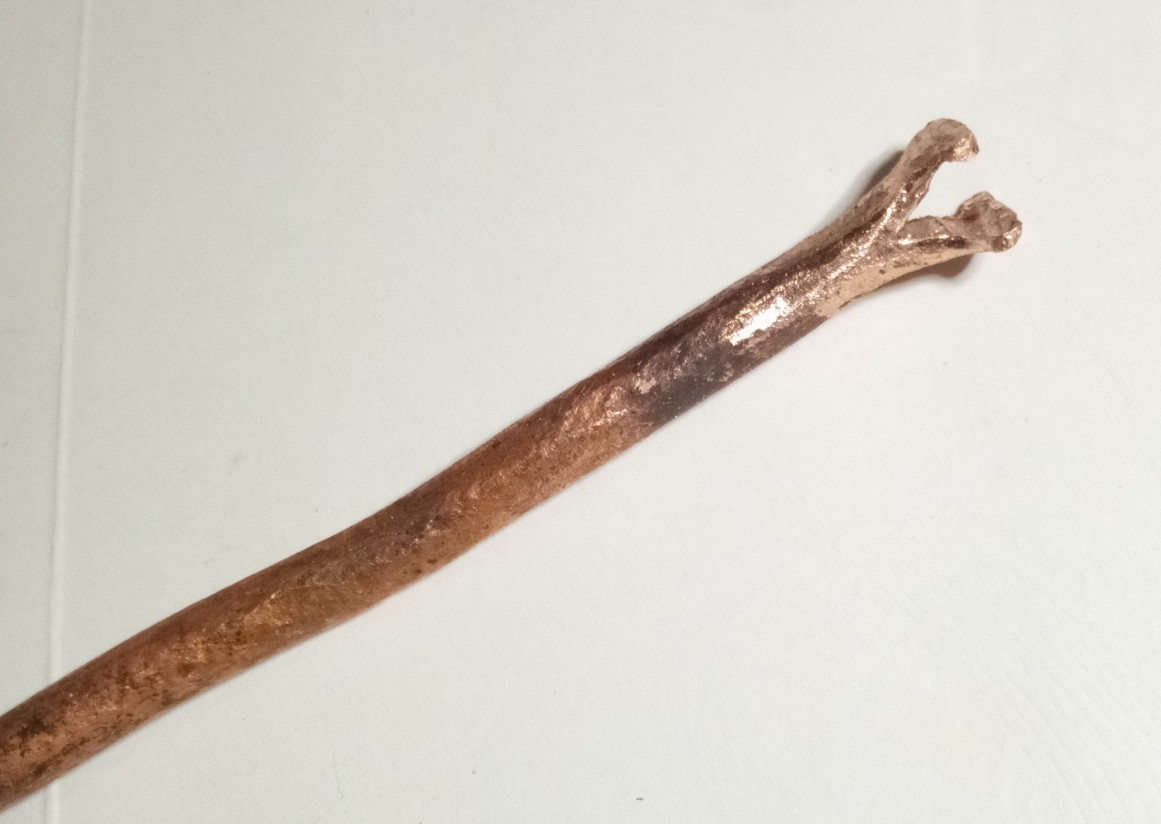

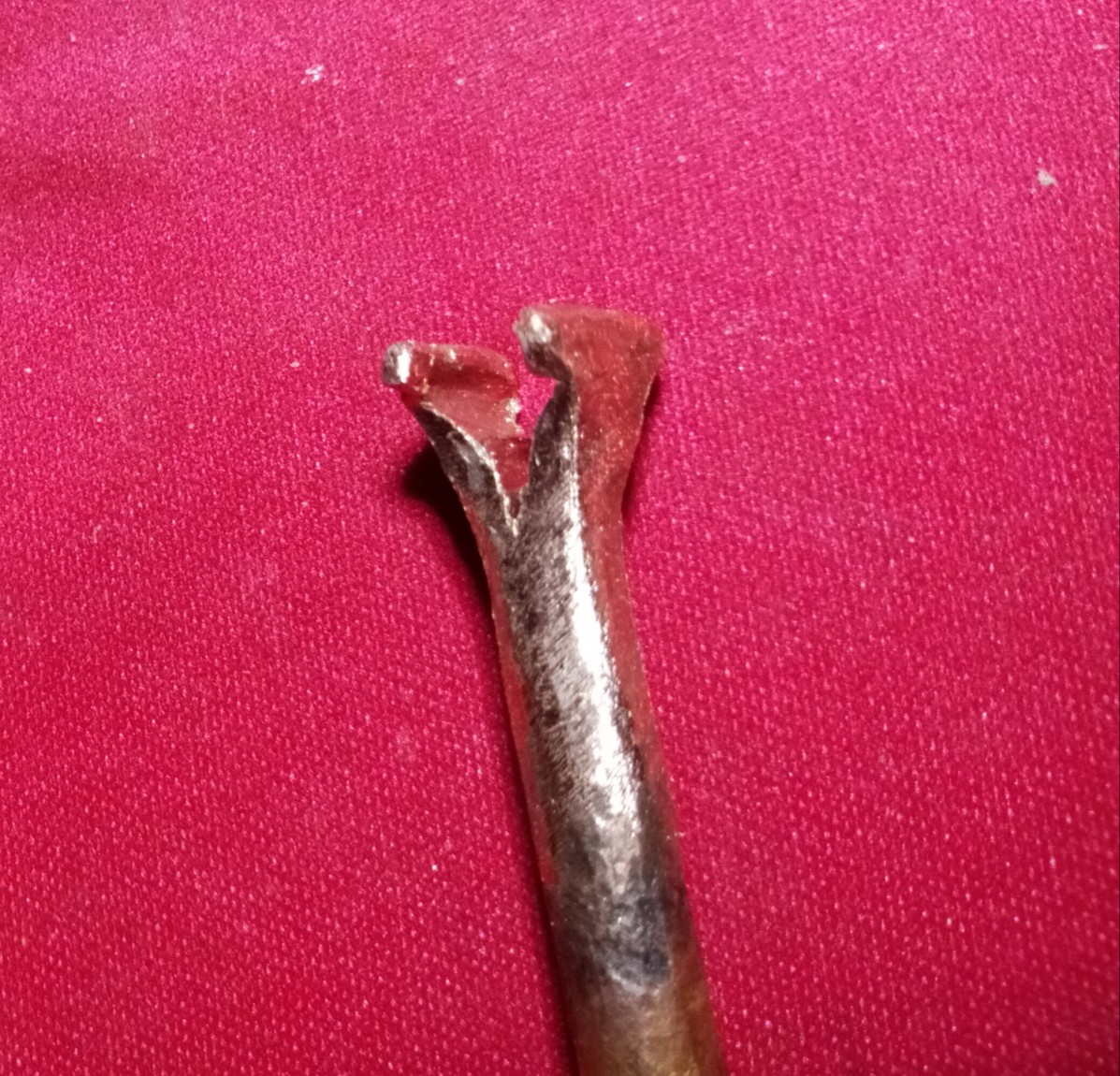

سپس با تیغ اره وسط آنرا بشکافید و با چکش کاری ، این شکاف را هم عرض ای سی و مطابق تصویر پیوست آماده کنید که روی محل لحیم پایه های آی سی بشینه.

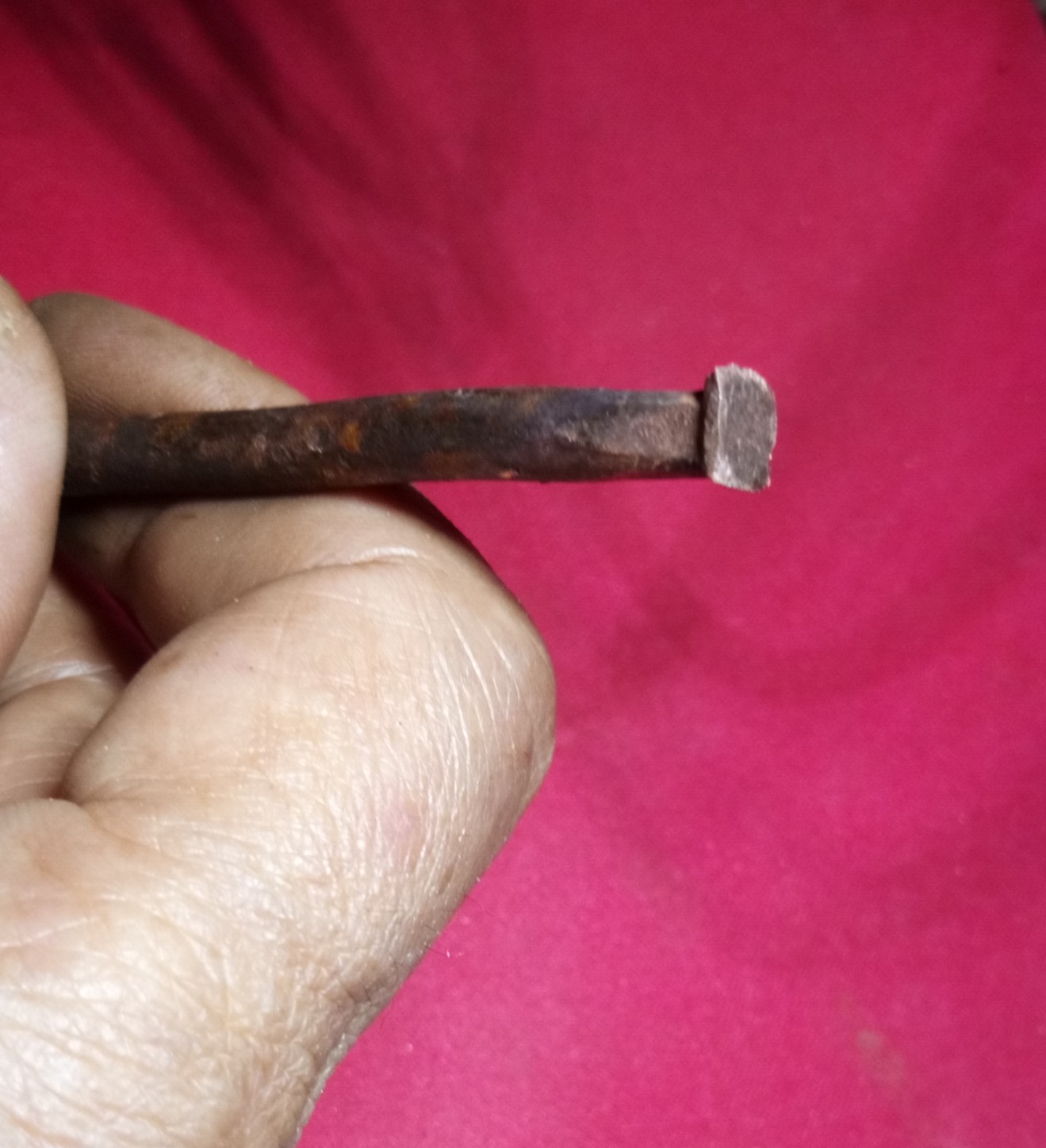

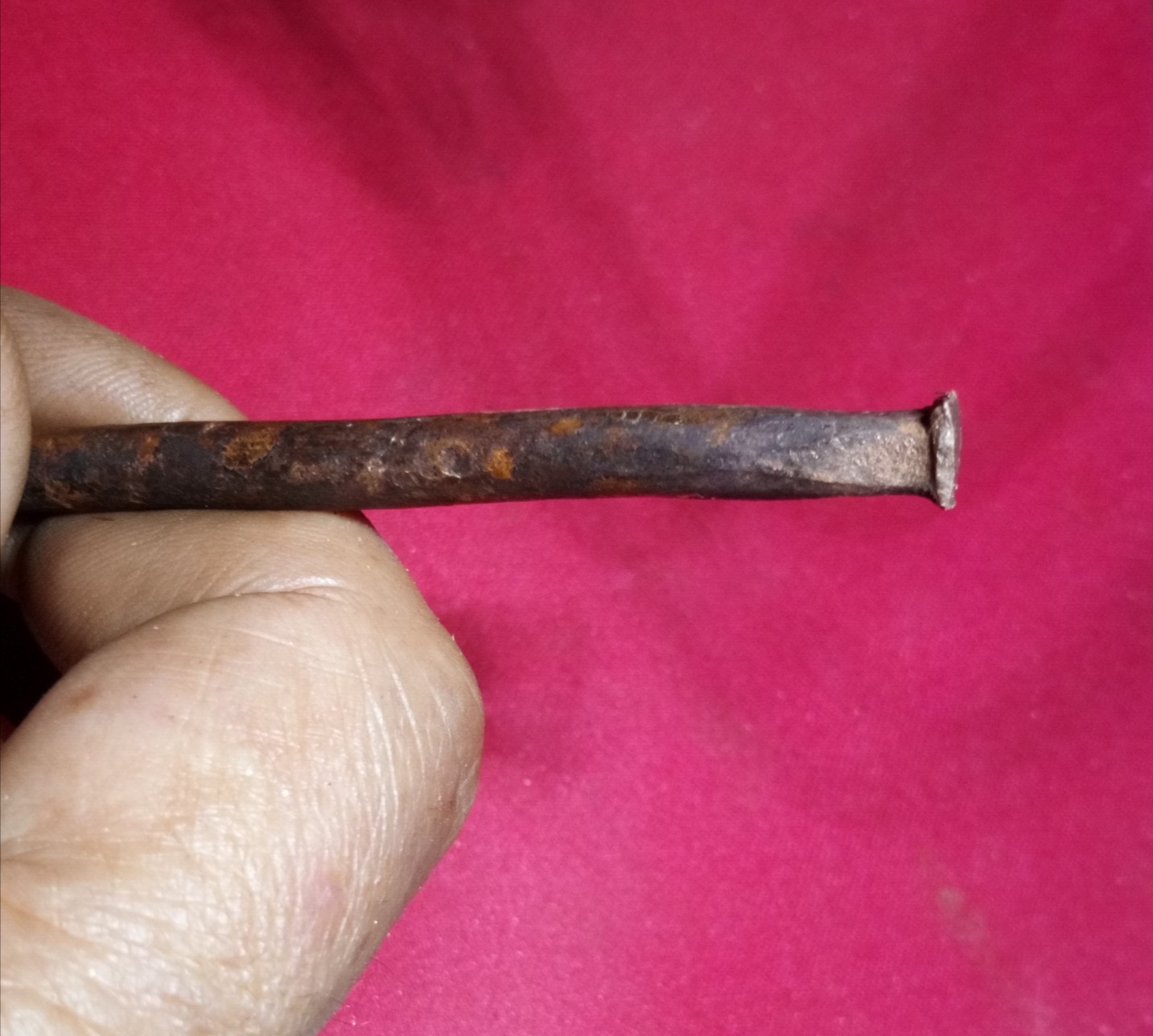

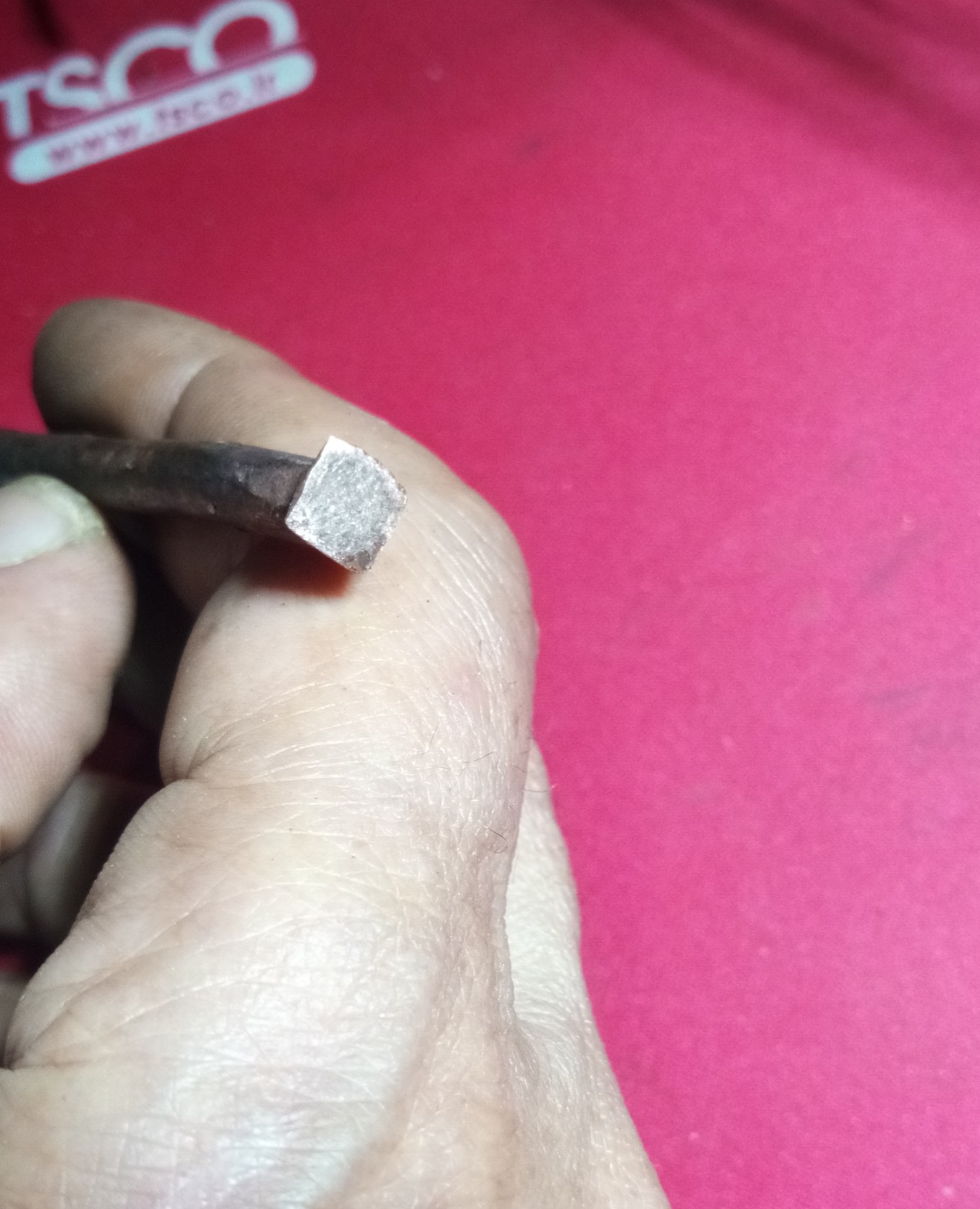

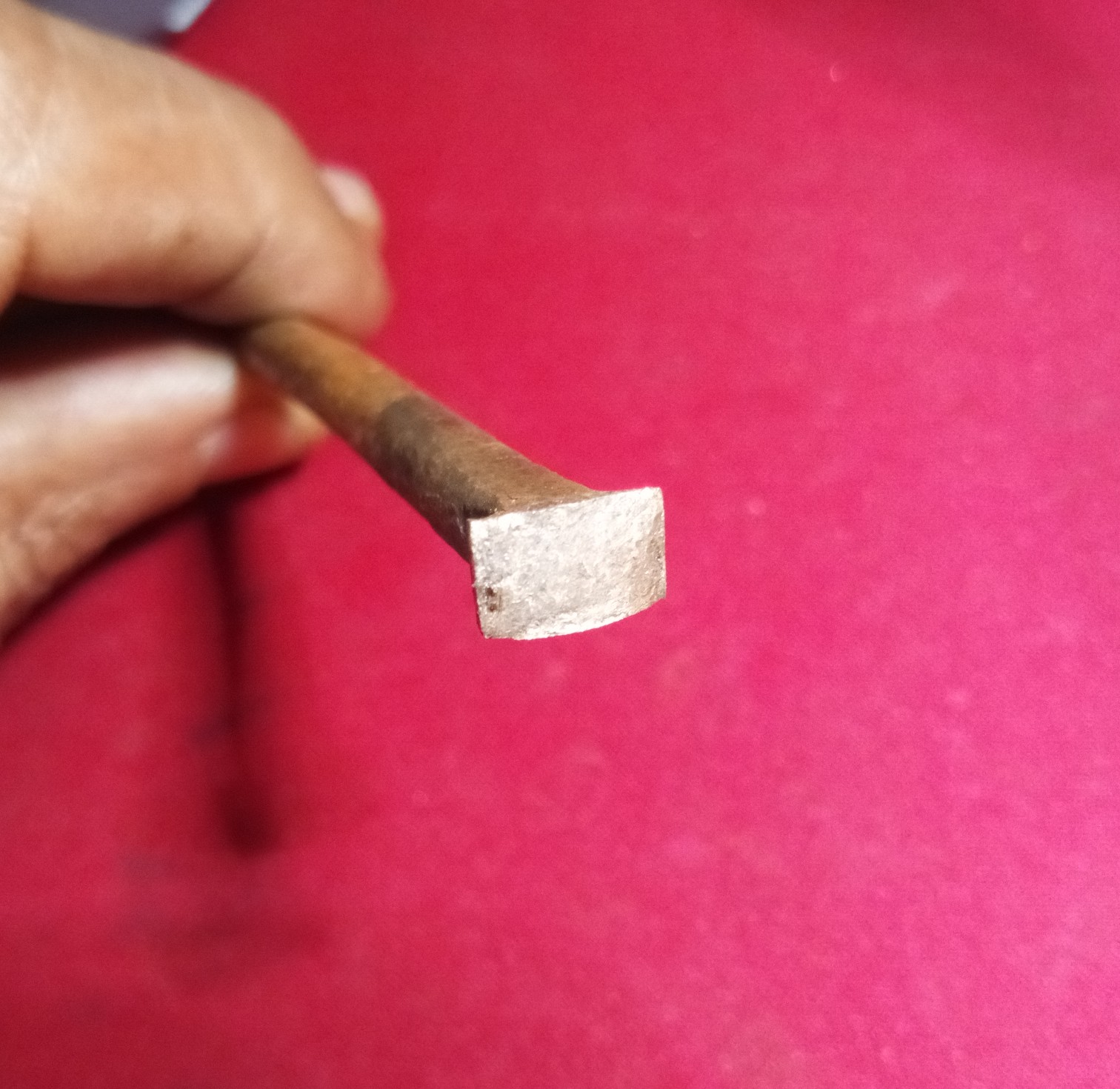

مرحله مکعبی ساختن نوک مفتول مسی
اگه نوک مفتول را سرخ کنید براحتی چکش کاری میشه اما بدون کاربیت و با شعله گاز بسختی سرخ میشه ، در هر صورت ، هر چقدر گرمتر بشه راحت تر شکل میگیره و اگه خنک باشه زمان بیشتری به چکش کاری نیاز داره .

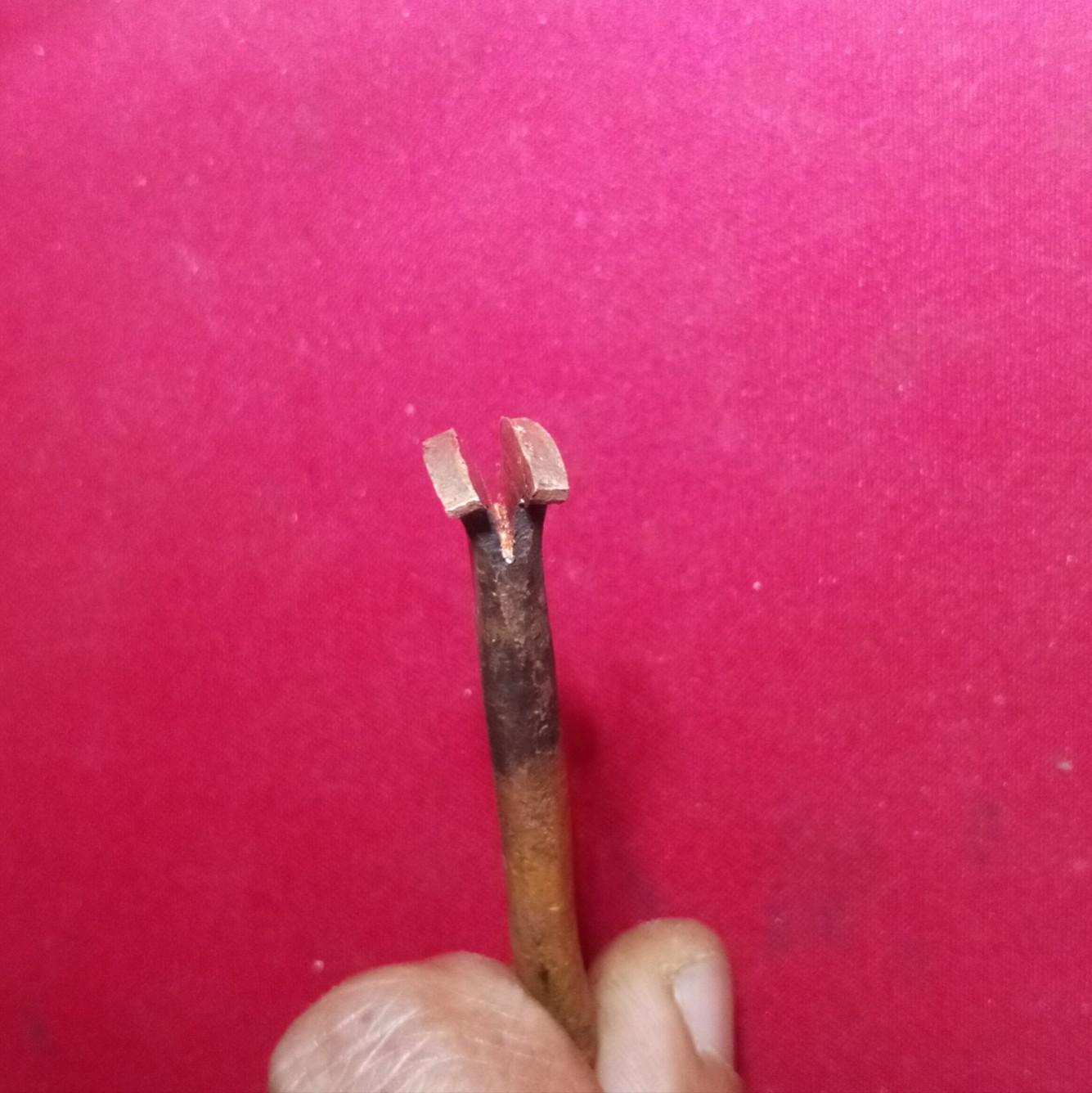

ایجاد شکاف با اره آهنبر و یا با تیغه چاقو و ضربه های ملایم روی تیغه چاقو
