نوسان ولتاژ استندبای در پاور مینی کیس DELL

[hamedesmayly]

باسلام خدمت دوستان و همکاران گرامی​

یک عدد پاور مینی کیس به دستم رسید با مشکل اینکه ولتاژ سیم بنفش وقتی پاور رو بیرون از کیس روشن میکنم 5 ولت هست و ولتاژ استندبای مشکلی نداره ولی وقتی داخل میزارم کیس روشن میشه و بعد از اینکه یکبار خاموش میکنیم و دوباره میخوایم روشن کنیم ولتاژ سیم بنفش از 1 تا 3.5 ولت دائما تغییر میکنه.

-خازن های بخش استندبای تعویض شد
-دیود شاتکی هم بیرون برد تست شد



[HS13&86]

باسلام خدمت دوستان و همکاران گرامی​

یک عدد پاور مینی کیس به دستم رسید با مشکل اینکه ولتاژ سیم بنفش وقتی پاور رو بیرون از کیس روشن میکنم 5 ولت هست و ولتاژ استندبای مشکلی نداره ولی وقتی داخل میزارم کیس روشن میشه و بعد از اینکه یکبار خاموش میکنیم و دوباره میخوایم روشن کنیم ولتاژ سیم بنفش از 1 تا 3.5 ولت دائما تغییر میکنه.

-خازن های بخش استندبای تعویض شد
-دیود شاتکی هم بیرون برد تست شد

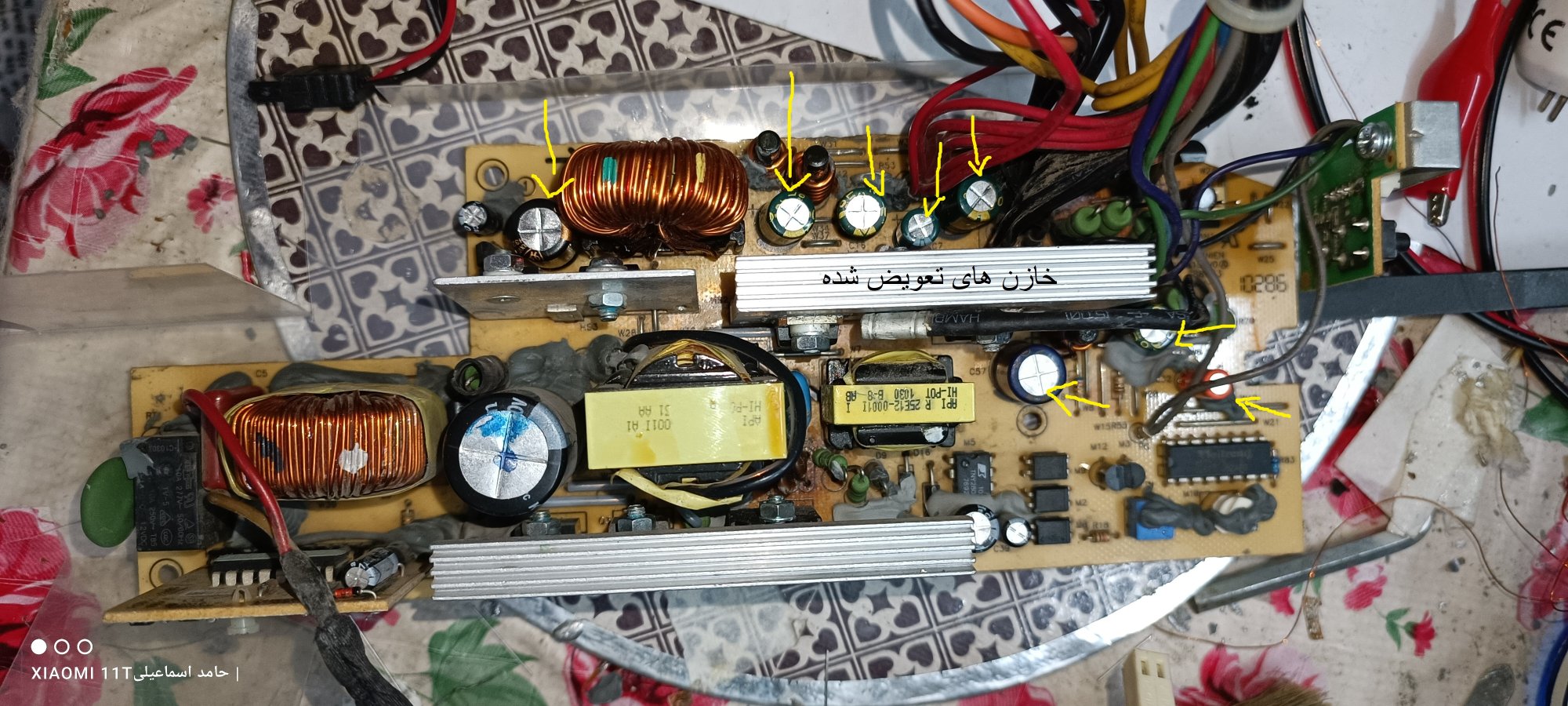

مشاهده فایل‌پیوست 204391

درود،
اول از همه پیشنهاد میکنم خازن های فابریک دستگاه که معمولا ژاپنی و برند Nichicon و Rubycon هستند دوباره سر جای خودشون لحیم کنید.
ظاهراً شما از برند چینی JWCO استفاده کنید که هر چند جزو بهترین های چینی هست، اما کیفیتش به پای کیفیت خازن های فابریک ژاپنی نمی‌رسه.
ضمن اینکه اکثر خازن هایی که تعویض کردید مربوط به خروجی اصلی هستند.
در اصل خازن هایی که در تصویر زیر با رنگ بنفش مشخص کردم خازن های استند بای هستن.
و در نهایت اگر مشکل باز هم حل نشد آیسی TNY رو تعویض کنید.



[reza_476]

شما 8 عدد خازن الکترولیتی را تعویض کردی به چه دلیل آیا آنها باد کرده بودند یا ظاهر باد کرده نداشتند تک تک از نظر نشتی یا ESR تست کردید و سالمش را جایگزین کردید طبق گفته دوستان حتما از خازنهای مرغوب ژاپنی یا کره ای استفاده کن چون خازنهای چینی نو هم باشد باز ممکن است نشتی داشته باشند و از خود مقاومت سری معادل نشان دهند. البته ممکنه است خازن چینی مرغوب هم باشد باید از فروشنده موقع خرید سئوال کرد و قیل از نصب تست شود



[reza_476]

قطعات مسیر سیم بنفش هم چک شود



[hamedesmayly]

شما 8 عدد خازن الکترولیتی را تعویض کردی به چه دلیل آیا آنها باد کرده بودند یا ظاهر باد کرده نداشتند تک تک از نظر نشتی یا ESR تست کردید و سالمش را جایگزین کردید طبق گفته دوستان حتما از خازنهای مرغوب ژاپنی یا کره ای استفاده کن چون خازنهای چینی نو هم باشد باز ممکن است نشتی داشته باشند و از خود مقاومت سری معادل نشان دهند. البته ممکنه است خازن چینی مرغوب هم باشد باید از فروشنده موقع خرید سئوال کرد و قیل از نصب تست شود

سه عدد از خازن ها با ظرفیت ( 1800UF 16v)،(1000UF 10V) باد کرده بود من هم خازن هایی که نزدیکشون بود رو عوض کردم



[reza_476]

ممکنه با تعویض آن دو خازن باد کرده درست می شد هرخازن را که خارج می کنی تست کن حتی نو می خواهی بجایش بگذاری همینطور
