آموزشی: نقش خازن سرامیکی قبل از پل دیود

[~H03in~]

با سلام
اگر ساده بگم این خازن سر راه یکی از سیمهای ورودی برق قرار میگیرد و بدون اینکه گرم شود افت ولتاژ ایجاد میکند همان فرمول که فرکانس برق شهر 50 هرتز و C ظرفیت خازن است
xc=1/2*3.14*F*C

تذکر:این تغذیه های خازنی ایزوله نیستند و برای گرفتن جریان بیشتر باید ظرفیت خازن پلی استر را افزایش دهید .......



[AB88]

با تشکر ویژه از استاد رضا عزیز من تشکر رو فشار دادم خواستم ببینم چی نوشتید و از تشکر کردن هم پشیمان نیستم استاد
ab88 چطور میتونیم این رابطه رو بدست بیاریم مثلا برای 50ال ای دی چه مقداری رو قرار بدیم و مثلا برای 200 ال ای دی چه مقدار؟!!
در ضمن بحث بنده مدارات سویچینگ نبوده و اصلا بحث پاور ساپلای این چیزا نیس
با تشکر

باسلام
در لینک دوم یک حسابگر برای همین کار وجود داره.



[tahaali9095]

مثلا در بیشتر منابع تغذیه بدون ترانس استفاده میشه

دوست عزیز سلام
همین جمله یعنی مدار تغذیه سوئیچینگ نه خطی !



[jfrras]

سلام دوستان عزیز
فکر کنم منظور ایشون استفاده نکردن از ترانس کاهنده ما بین ورودی و خروجی برق شهر باشه .
که الان در برخی از دستگاه های چینی از همین روش استفاده می کنند تا براشون ارزون تموم بشه .
که این روش اصلا توصیه نمی شود .

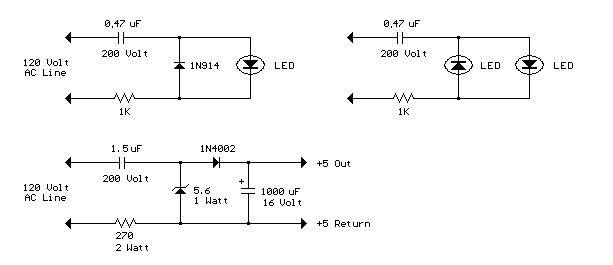

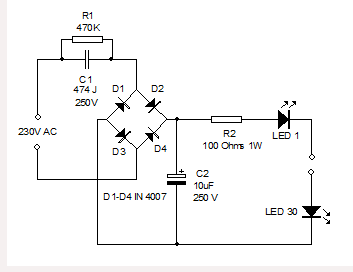

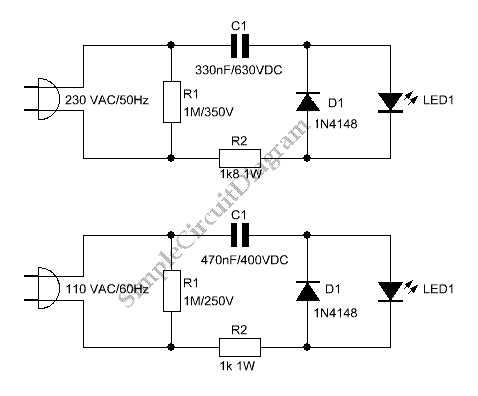

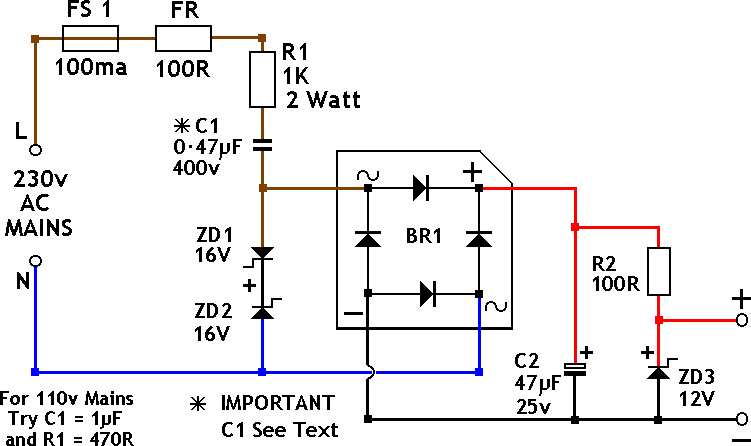

چند نمونه تصویر که از همین روش برای کاهش برق شهر استفاده شده .







فکر کنم استفاده از دیود زینر در دو مورد اصولی تره

[hide]

[/hide]


​



[atmega88]

با سلام
اگر ساده بگم این خازن سر راه یکی از سیمهای ورودی برق قرار میگیرد و بدون اینکه گرم شود افت ولتاژ ایجاد میکند همان فرمول که فرکانس برق شهر 50 هرتز و C ظرفیت خازن است
xc=1/2*3.14*F*C

ببخشید این همان فرمول بالاست؟؟؟
xc=1/6.28*f*c
