درخواست: نقشه Power supply ATX-400w&4

[کهندانی]

با سلام به همه :

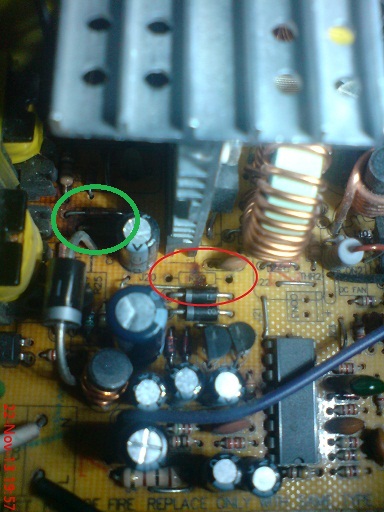

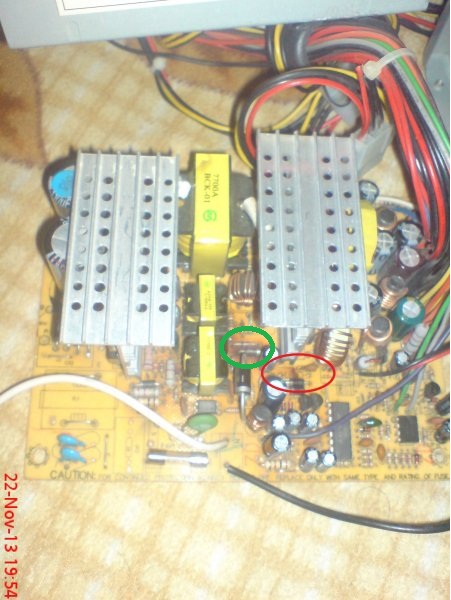

پاور 400 ATXپورشه مورد بحث بالا را با لامپ سری میکنم وبرق را وصل میکنم یک لحظه لامپ روشن و بعد خاموش می شود و در ادا مه دایودهای عکس های زیر که با رنگ سبز مشخص شده بعد از 30 ثانیه داغ و دود میکند ودر نهایت میسوزد 1- دراین فاصله هیچگونه خروجی ولتاژ در ثانویه وجود ندارد (یعنی 5و12و3.3 .......) از اتصال سیم سبز به مشکی فن هیچ حرکتی ندارد 2- ولتمیتر روی رنج ac سر چهار دایودهای بریج اولیه چیزی حدود 100 ولت کمتر را نشان میدهد 3- روی مدار دایودها در هر دو سر اهم کم وزیاد میخواند یعنی سالم است 4- قبلا مقاومت سوخته 22 اهم مطروحه قبل تعویض دایود سوخته یاد شده در عکس تعویض خازنهای بادکرده 3300 مکرو هم تعویض شده است . دوستان راهنمایی کنید لطفا

مشاهده فایل‌پیوست 79439



[AKORACER]

سلام استاد گرامی
ممنون از این راهنمایی تون



[AKORACER]

سلام دوست گرامی
من هم پاوری با همین مدل دارم که که همان مقاومت سوخته و دیود را نیز سوزانده است و استارت نمی خورد
اگه مقدار مقاومت را پیدا کرده اید لطفا ان را نشان دهید
با تشکر



[A.R.T]

سلام دوست گرامی
من هم پاوری با همین مدل دارم که که همان مقاومت سوخته و دیود را نیز سوزانده است و استارت نمی خورد
اگه مقدار مقاومت را پیدا کرده اید لطفا ان را نشان دهید
با تشکر

درود
مقاومت مذکور یه مقاومت 22 اهم است
لوکیشن دیود مذکور را هم اعلام کنید
​



[AKORACER]

با درود
پس مقاومت 22 اهم است
دیود مشخص شده در تصویر بالا است
با تشکر



[mj_local]

درسته یک مقاومت 22 اهم 1/4 وات است
که به جز اون باید دیود FR302 هم عوض کنی و احتمال خیلی زیاد آی سی 16 پایه شما هم سوخته است



[hadi13630]

سلام.علت سوختن این مقاومت چی هست؟دقیقا منم یه پاور این مدلی دارم مدلatx-400w که هی مقاومتش می سوزه و اجازه استارت پاور رو نمیده.
