با سلام خدمت همکاران
مولتی متر دیجیتال dt9208A به دستم رسیده که در حالت تست بازر بدون اتصال پروب ها بوق میزنه و در کل رنج مقاومت عدد متغیری رو نمایش میده بجز در رنج مگا اهم
ای سی این مولتی متر ICL7106 از نوع 44 پایه هست که دیتاشیت اون رو با سرچ زیاد پیدا نکردم البته نقشه رو تونستم پیدا کنم

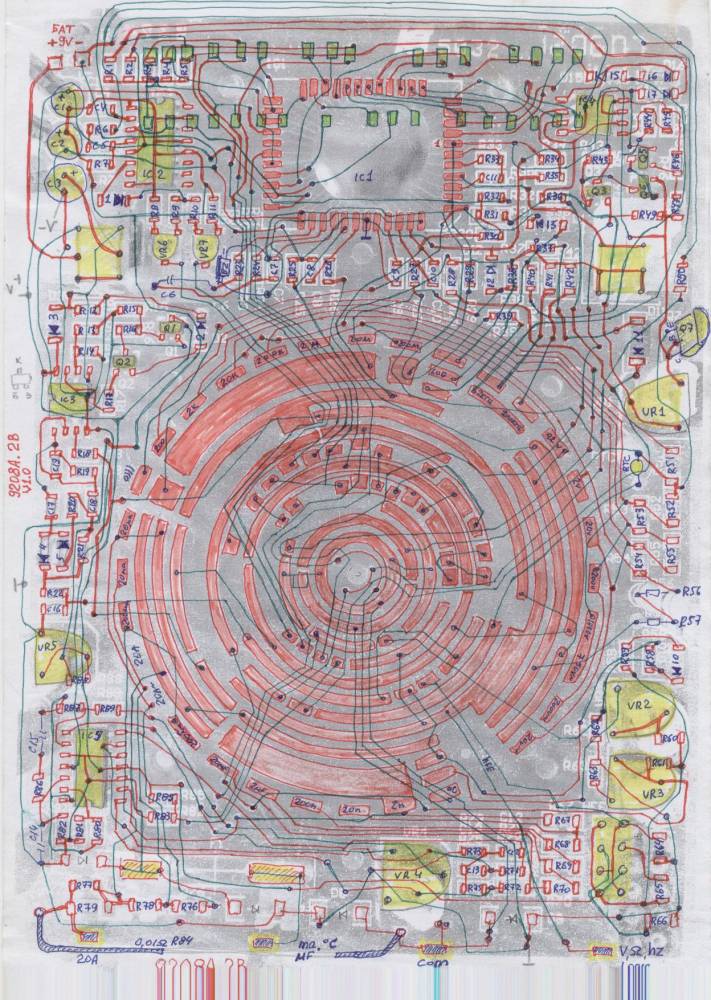

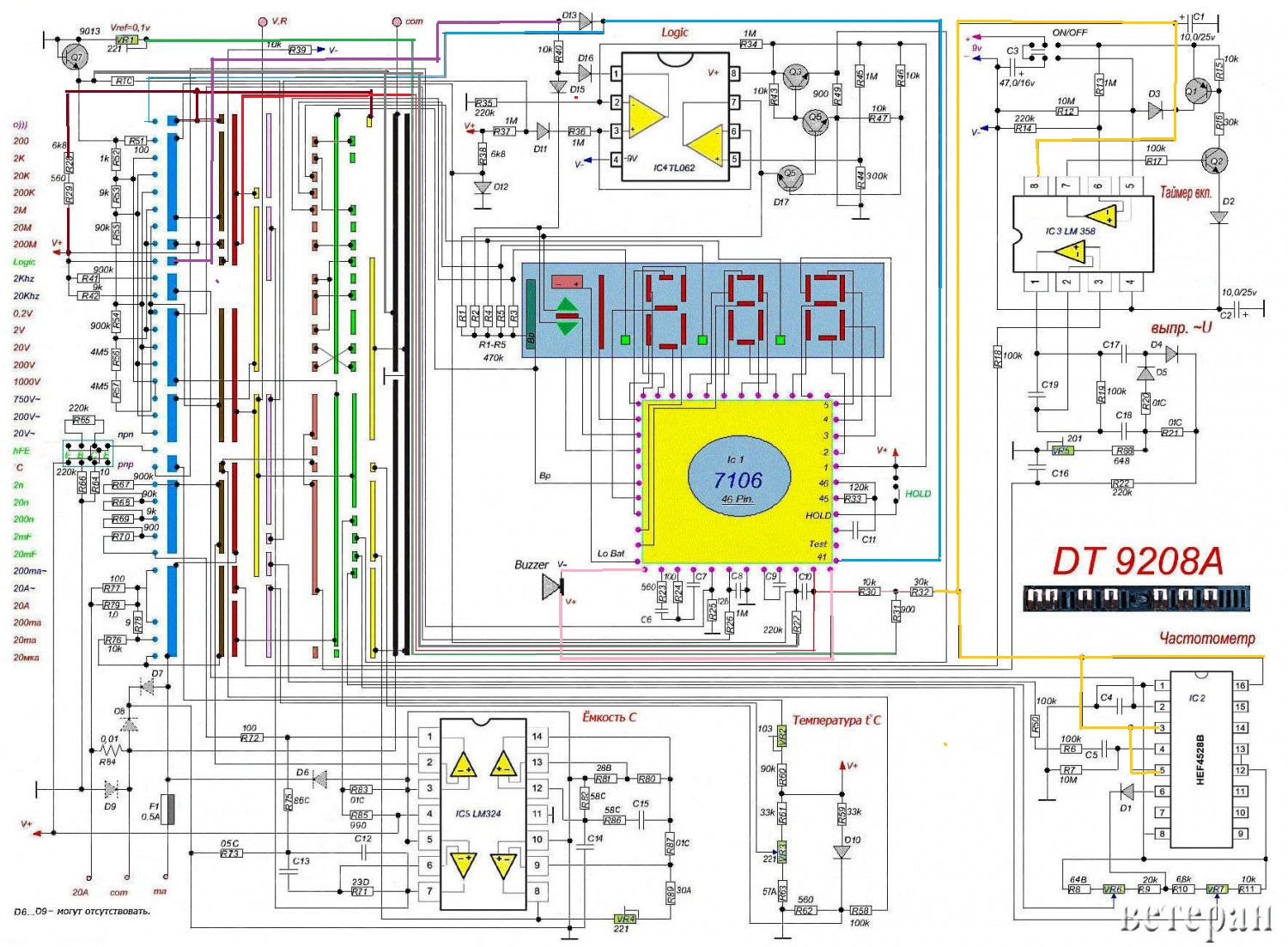

قطعات هیج عیب ظاهری ندارند دوستان راهنمایی کنن اینم از شماتیک
شماتیک نا مفهومه در مورد نوار های مربوط به سلکتور (سمت چپ) متوجه نشدم نوار های همرنگ به هم متصل میشن یا نوار های کنار هم (اگر همرنگ پس نوار صورتی و قهوه ای چکاره اند؟)
نکته :اون خطوط رنگی دیگر در قسمت دیگه ی نقشه خودم برای راحتی مسیر یابی اضافه کردم
نکته ی دیگه اینکه بازر این مولتی متر مستقیم به ای سی اصلی متصله امکان خرابی ای سی هست؟
اگر دوستان دیتاشیت این نوع ای سی رو قرار بدن عیب یابی بهتر انجام میشه چون در این نمونه میتوان پایه ی اندازه گیر مقاوت و قطعات متصل به اون رو تفکیک و تست کرد
مولتی متر دیجیتال dt9208A به دستم رسیده که در حالت تست بازر بدون اتصال پروب ها بوق میزنه و در کل رنج مقاومت عدد متغیری رو نمایش میده بجز در رنج مگا اهم
ای سی این مولتی متر ICL7106 از نوع 44 پایه هست که دیتاشیت اون رو با سرچ زیاد پیدا نکردم البته نقشه رو تونستم پیدا کنم
قطعات هیج عیب ظاهری ندارند دوستان راهنمایی کنن اینم از شماتیک
شماتیک نا مفهومه در مورد نوار های مربوط به سلکتور (سمت چپ) متوجه نشدم نوار های همرنگ به هم متصل میشن یا نوار های کنار هم (اگر همرنگ پس نوار صورتی و قهوه ای چکاره اند؟)
نکته :اون خطوط رنگی دیگر در قسمت دیگه ی نقشه خودم برای راحتی مسیر یابی اضافه کردم
نکته ی دیگه اینکه بازر این مولتی متر مستقیم به ای سی اصلی متصله امکان خرابی ای سی هست؟
اگر دوستان دیتاشیت این نوع ای سی رو قرار بدن عیب یابی بهتر انجام میشه چون در این نمونه میتوان پایه ی اندازه گیر مقاوت و قطعات متصل به اون رو تفکیک و تست کرد
