نقشه هویه هوای گرم Gordak 952

[samizbaz]

با درود خدمت استاد عزیز
استاد شرمنده که توی زحمت افتادید...
عرض کردم دو مقاومت وات بالا ... در 952 دو مقاومت وات بالا هست که هیچی نمونده ازشون..

بله یک ترانس 220 ورودی به 11 ولت داره که الان با عکس توضیحات اراِه میکنم ..انشاالله کمک کنید و مشکل برطرف شود.. سپاس از شما



[samizbaz]

با درود خدمت استاد عزیز<br> استاد شرمنده که توی زحمت افتادید... <br>عرض کردم دو مقاومت وات بالا ... در 952 دو مقاومت وات بالا هست که هیچی نمونده ازشون..<br><br>بله یک ترانس 220 ورودی به 11 ولت داره  که الان با عکس توضیحات اراِه میکنم ..انشاالله کمک کنید و مشکل برطرف شود.. سپاس از  شما



[غزال]

با درود خدمت استاد عزیز
استاد شرمنده که توی زحمت افتادید...
عرض کردم دو مقاومت وات بالا ... در 952 دو مقاومت وات بالا هست که هیچی نمونده ازشون..

بله یک ترانس 220 ورودی به 11 ولت داره که الان با عکس توضیحات اراِه میکنم ..انشاالله کمک کنید و مشکل برطرف شود.. سپاس از شما

درود

کوچه علی چپ کمکی نمیکنه ، پاسخ سوالاتم را بده
مجددا میپرسم چطور ۱۱ ولت ترانس را اندازه گیری کردی ؟
یعنی پروب مشکی و قرمز را به کدام نقطه متصل کردی و با ولتمتر dc اندازه گیری کردی یا ولتمتر ac ؟

دو مقاومت را در نقشه مشخص کن و لوکیشن مقاومت یعنی شماره ای که روی فیبر مدار چاپی زیر مقاومت نوشته چیه ؟
آیا نقشه گرداک شما با نقشه های موجود در انجمن مطابقت داره ؟

سپاس



[lives]



[lives]

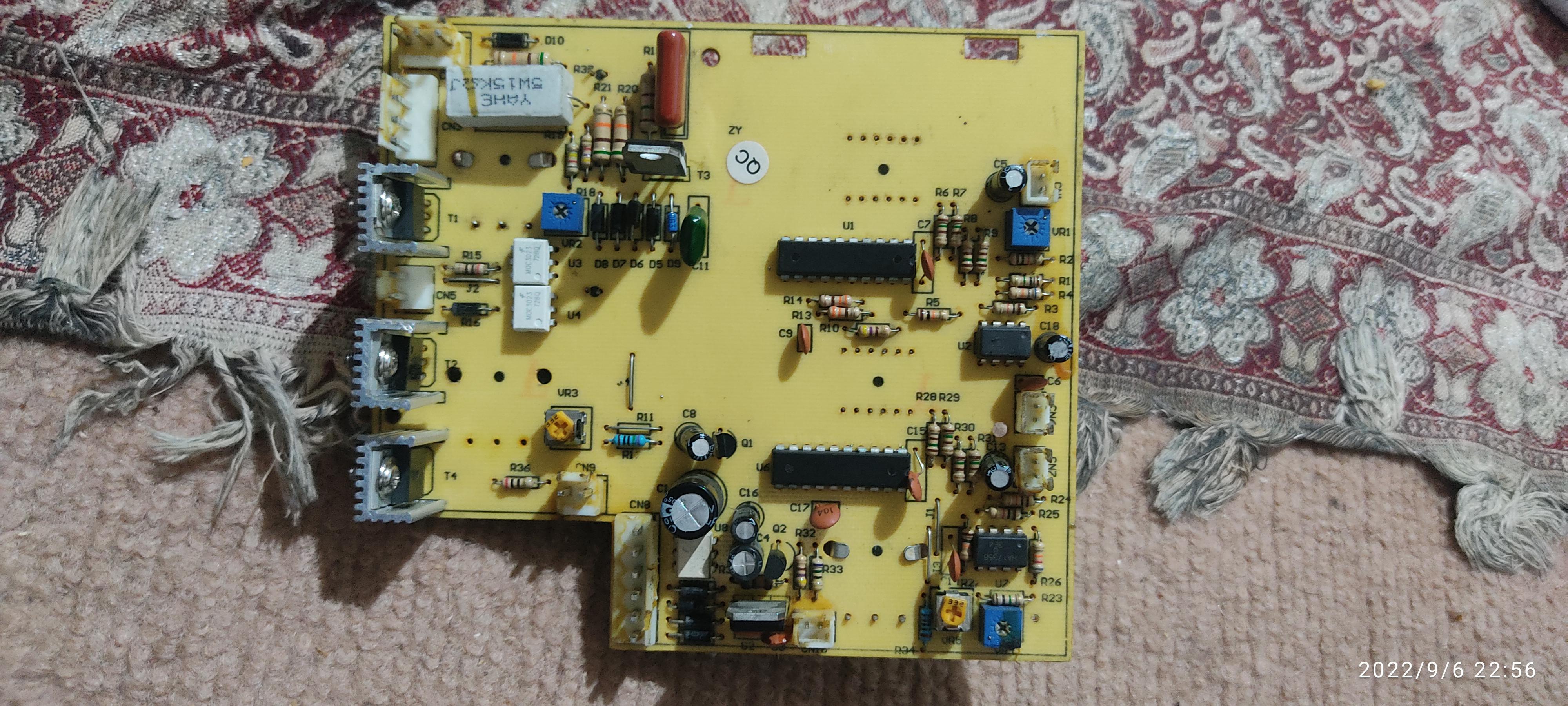

سلام خسته نباشین آقا برد گرداک ۹۵۲ قدیمی دارم وقتی هیتر هوای گرم رو روشن میکنم خطای s e میزنه.


تریاک و تریستور های سوخته عوض کردم. فایده نداشت. بعد اتو کوپلر ۳۰۲۳ رو دوتاش رو هم عوض کردم فایده نداشت. تورو خدا بگین چیکار کنم. ممنون



[hamid9873]

۱۱۰ولت اخرین حد مجازشه ظاهرا



[hamid9873]

درود

منظور شما اون دو مقاومتی هست که خودت میبینی و تصور میکنی همه می بینن ؟

تابحال در گرداک ، المنت هیتر که با ۱۱ولت تغذیه بشه ندیدم و نشنیدم.
لذا چطور فهمیدی با ولتاژ ۱۱ ولت ترانس تغذیه میشه ؟
یعنی چطور ۱۱ ولت را اندازه گیری کردی؟

سپاس

اشتباه تایپی بوده ظاهرا ۱۱۰ولت منظورشه



[hamid9873]

این برد با هیتر من فرق داره این جدیدتره ظاهرا با قطعات کمتر



[مهدی دلبری]

سلام گرداک 952 و مدل 952 v با هم فرق دارند. از لحاظ نقشه.دقت صورت گیرد



[مهدی دلبری]

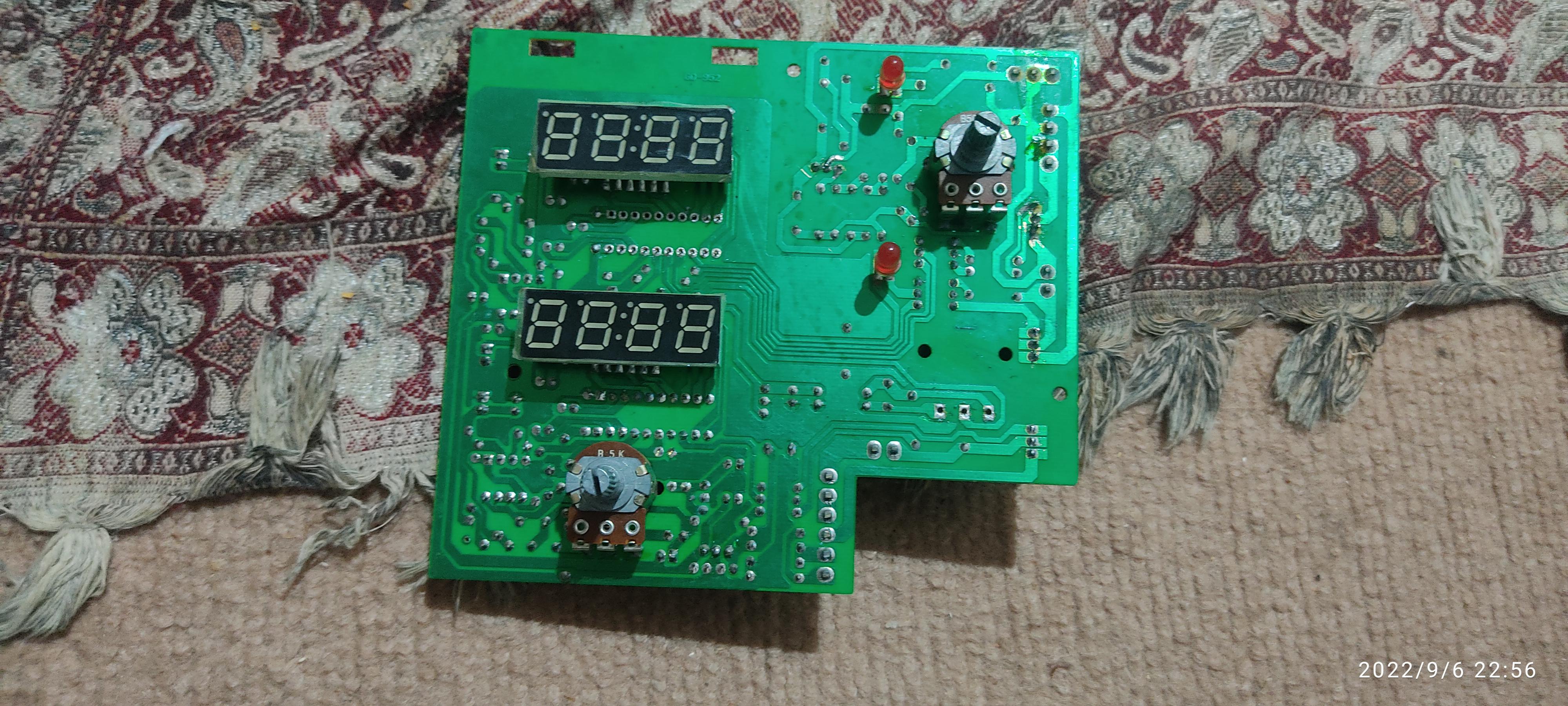

اون 2 تا ایسی اچیه اسمشون پشت مدار کنار سون سگمنت؟
