مشکل: نقشه مدار فنی منبع تغذیه آداک مدل PS- 405

jia211

کاربر
2023-06-20
1
0
212121j

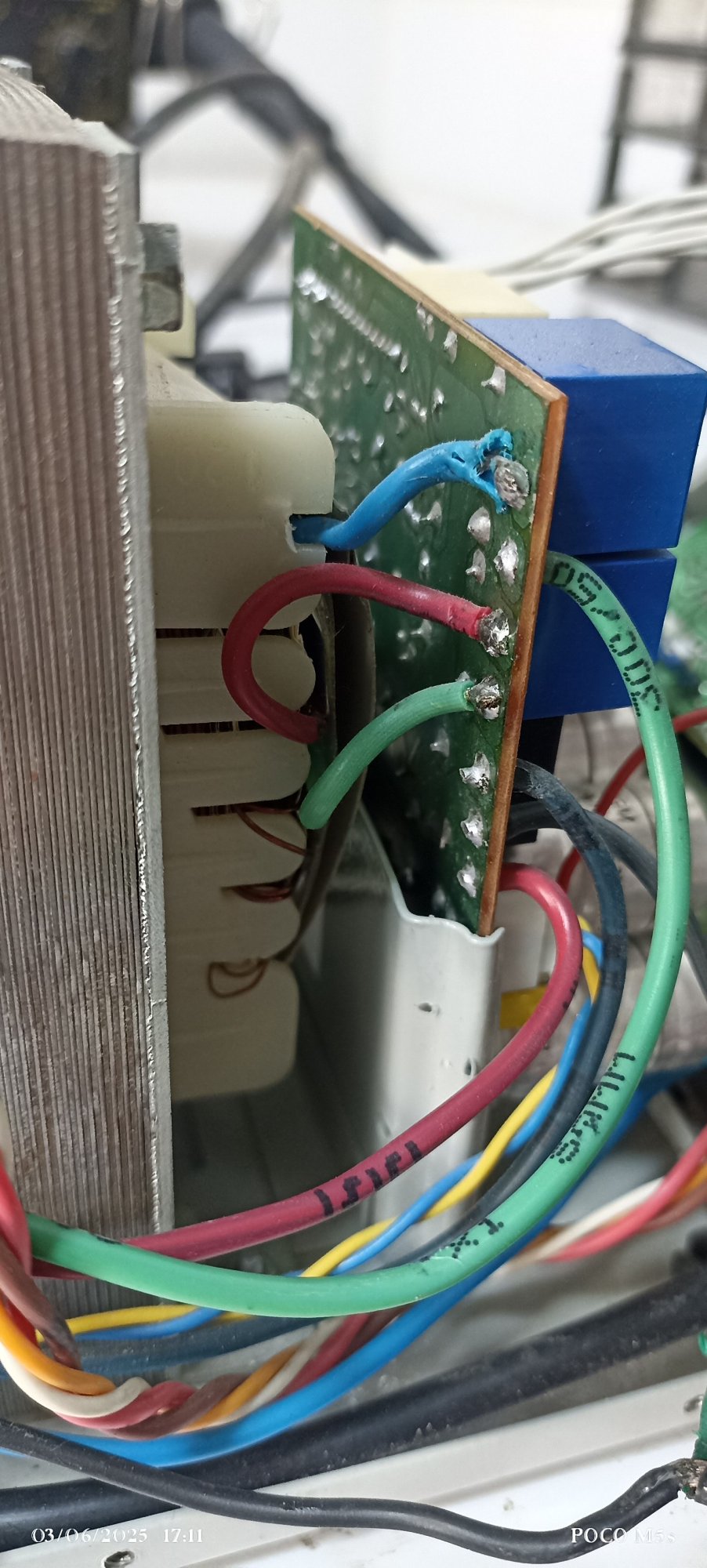

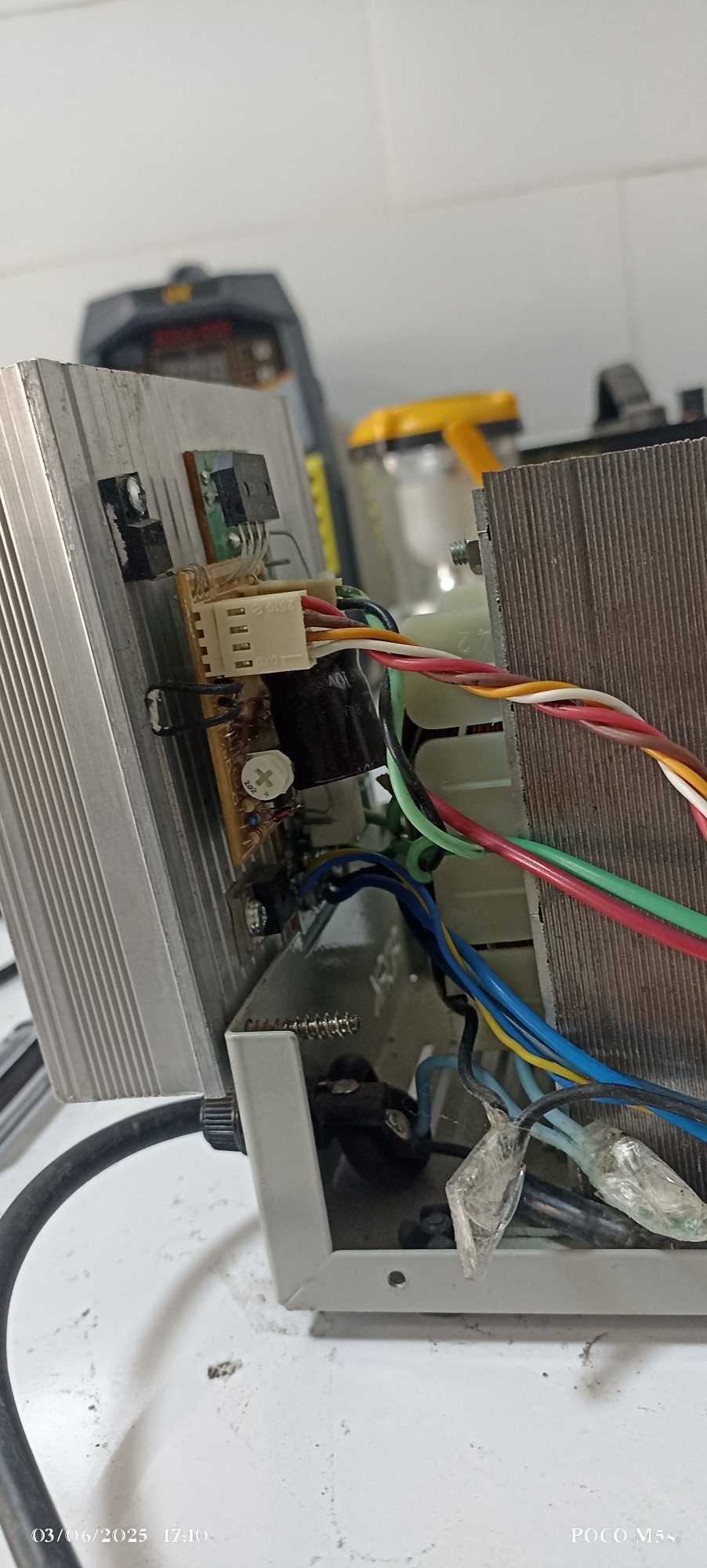

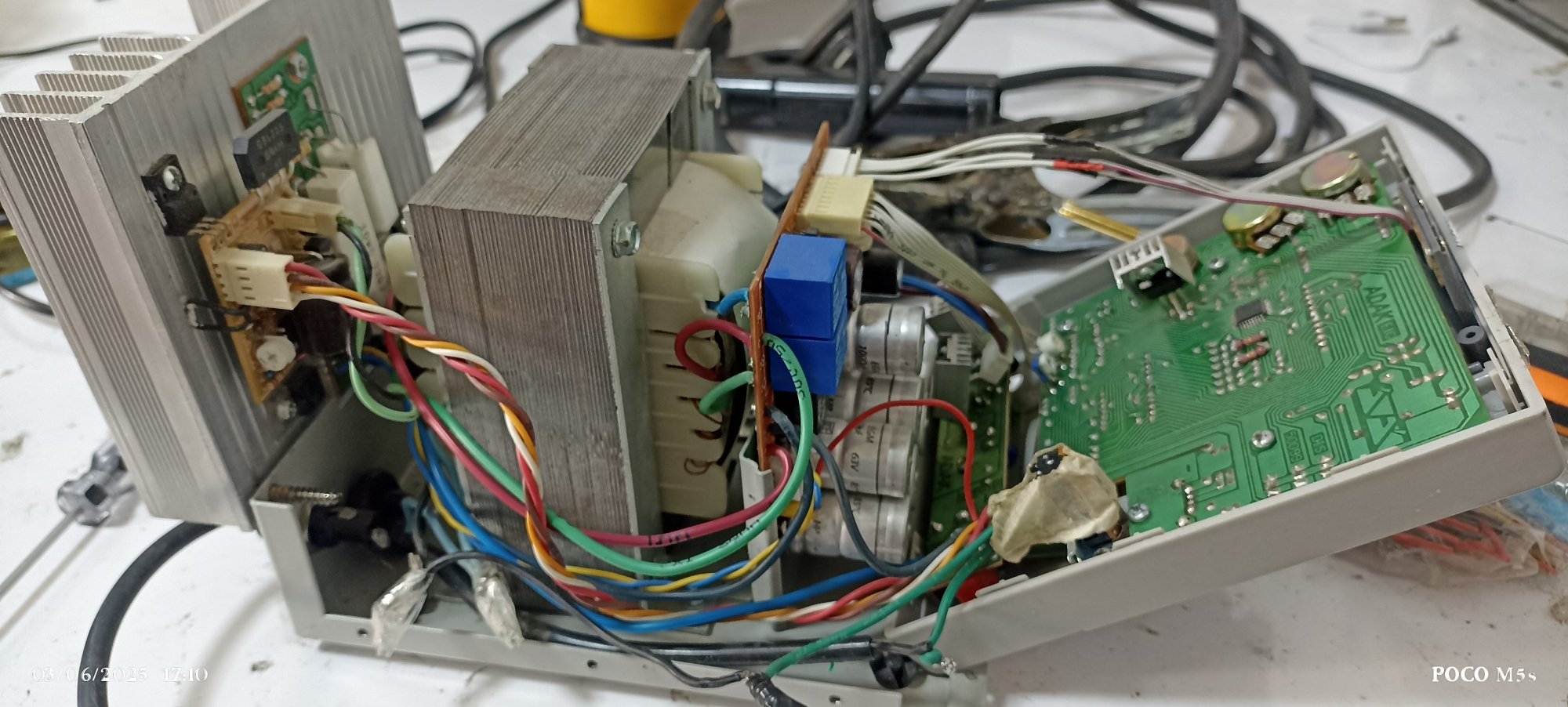

سلام مهندس هر چند تایپیک قدیمیه ولی ایا موفق شدی نقشه سیم کشی را پیدا کنی حقیقت من هم یدونه مدل 303 دست دوم خریدم برا مغازه منتهی سیماش دستکاری شده و کار نمیکنه گفتم اگر نقشه پیدا کردی لطف کنی عکسشو بزاری . ممنون

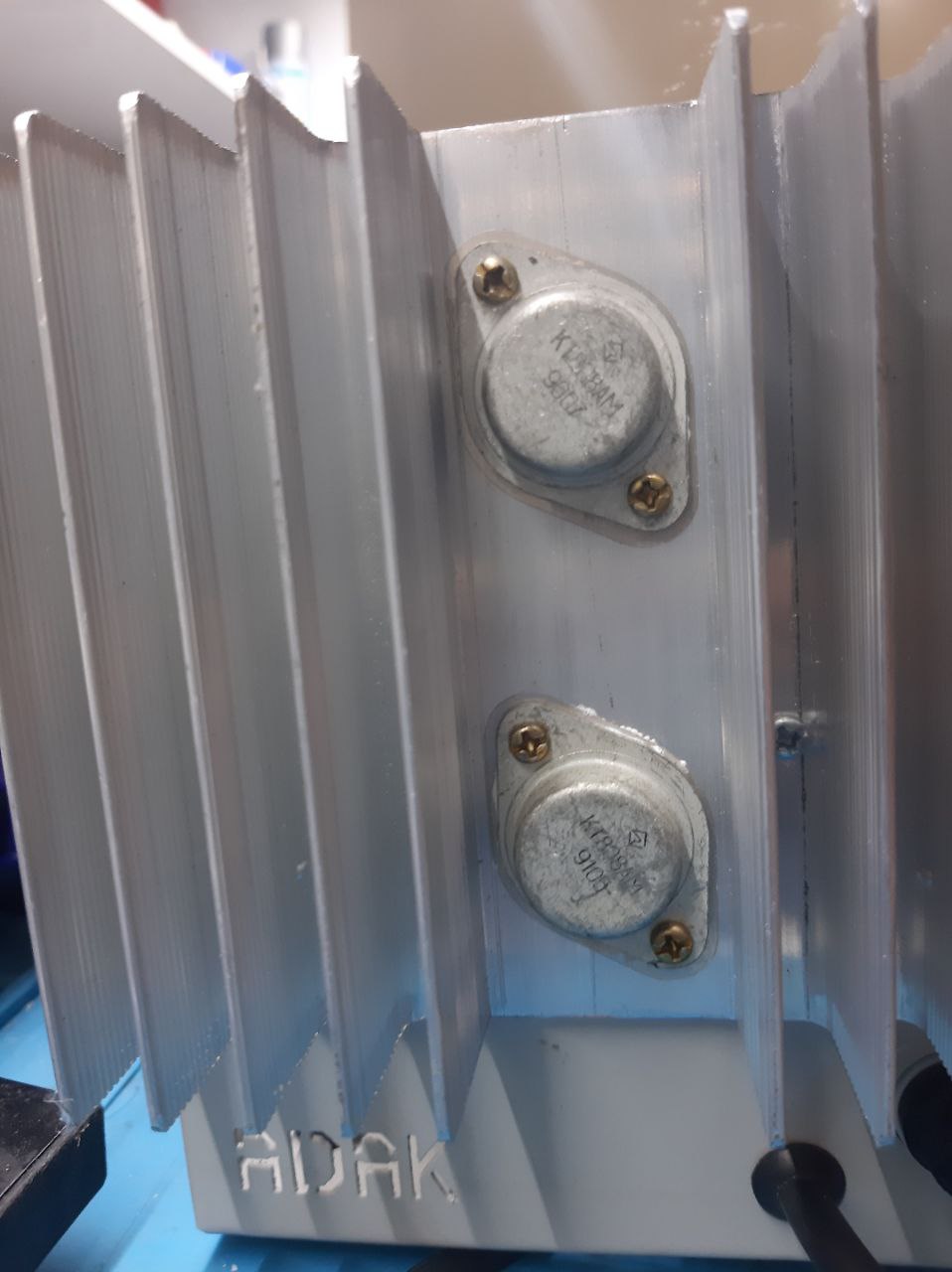

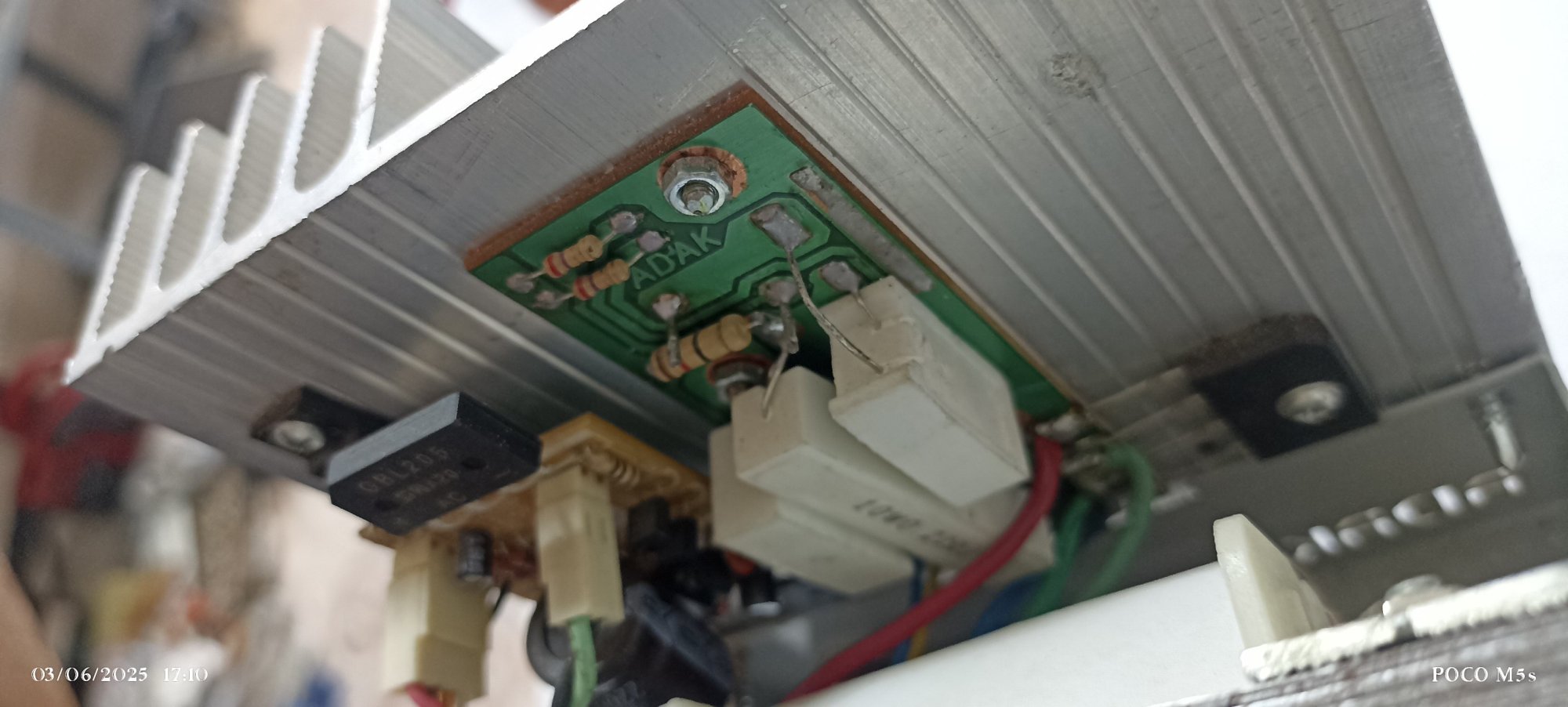

سلام ترانزیستور های قابلمه ای روی این منبع تغذیه مدل kt808amمیباشد و برای سوییچ این دو ترانزیستور kt805am فرض شده است البته هر سه قطعه روسیه و دیر خراب میشه دوست عزیز شما ولوم های روی پنل و خازن ها و سه ترانزیستور bjt مدل c556و ای سی رو چک کنید


gholamipour

کاربر
2023-07-25
28
9
یزد
باسلام
خدمت دوستان و همکاران عزیز

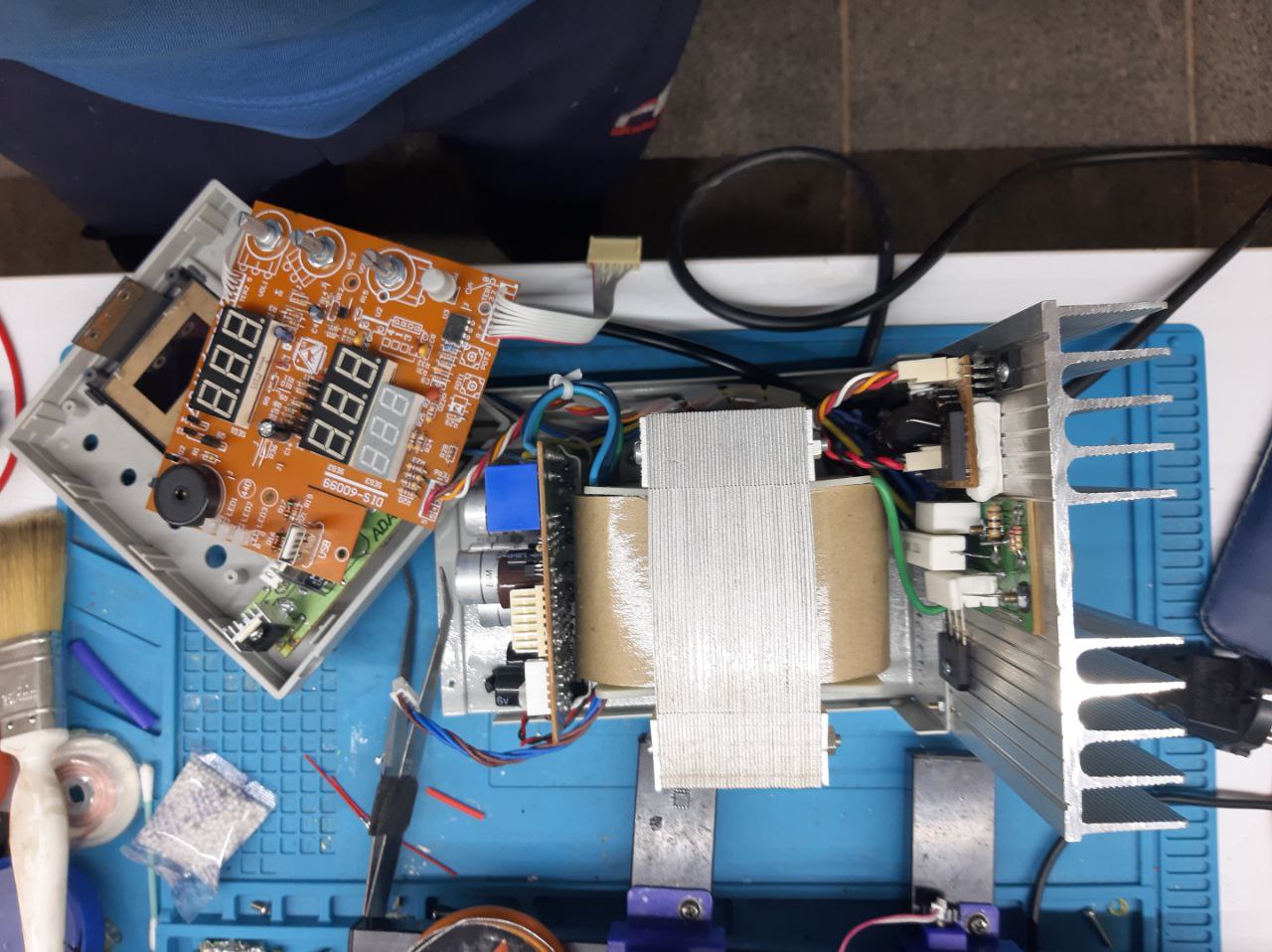

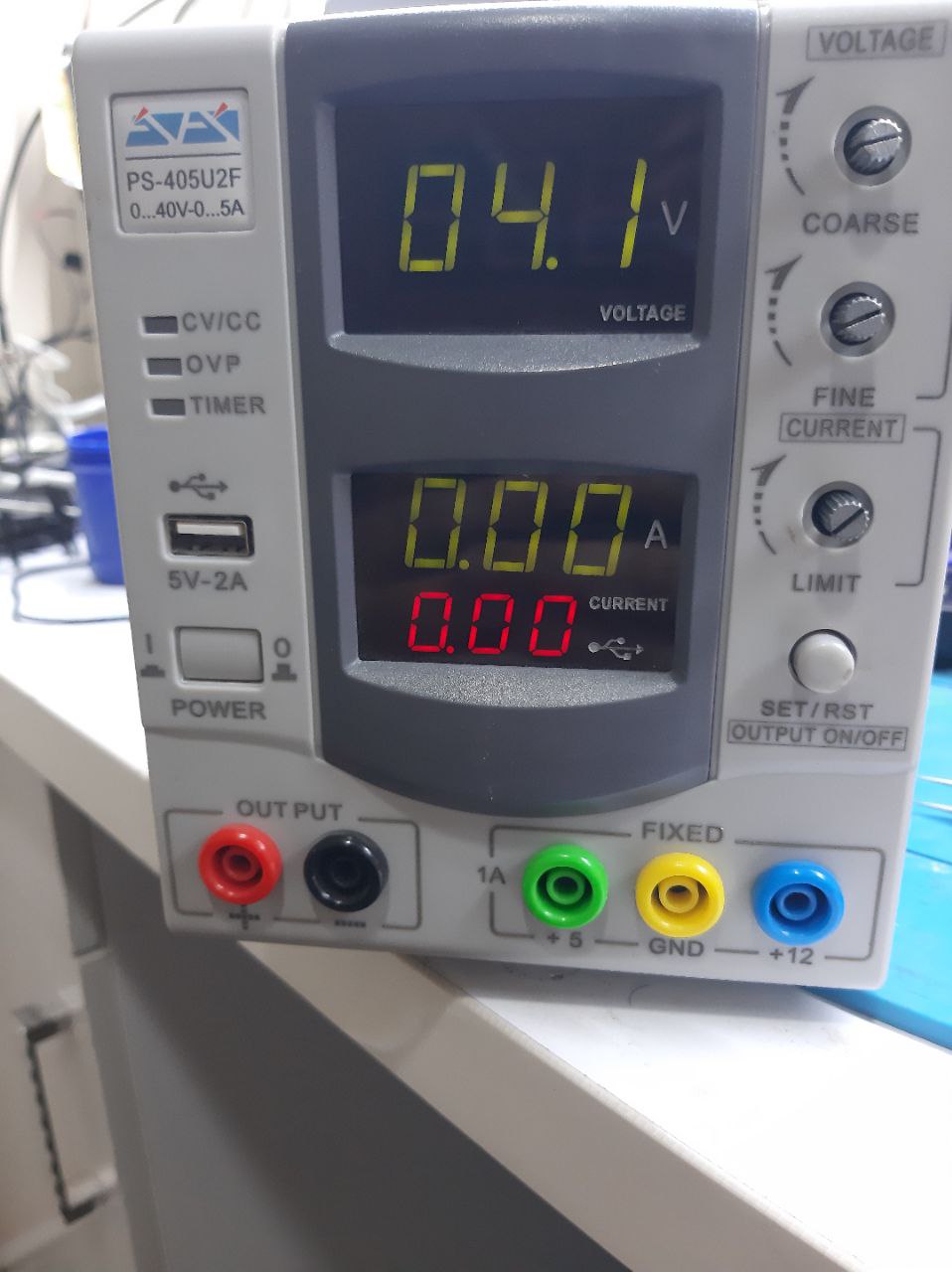

یک منبع تغذیه آداک مدل ps - 405u2f
دارم ، در مواقعی که روی برد جریان کشی رخ میده ۳چراغ روی برد شروع به چشمک زدن میکرد و تا جریان را افزایش و کلید ریسیت را فشار میدادم و درست میشد.

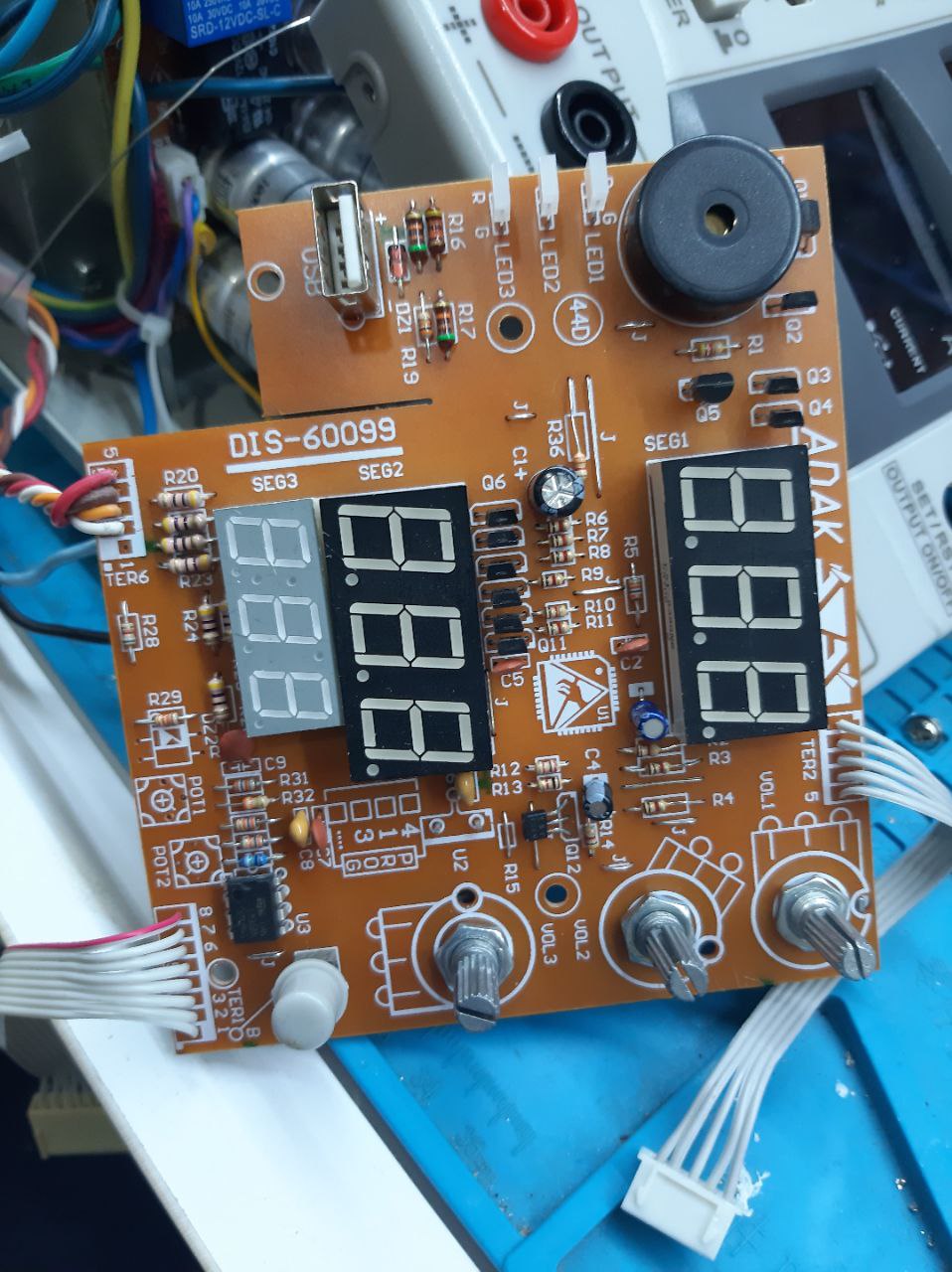

اما چند روزی هست از ۳ چراغ سیگنال روی پنل فقط چراغ وصل بود ولتاژ روشن میشود و مواقعی که اتصال کوتاهی رخ میدهد صدای بیزر و قطع جریان وجود ندارد.
لطفا راهنمایی کنید تا مشکل حل شود.
باسپاس


پیوست‌ها

smaeel s.z

کاربر
2016-11-26
5
0
باسلام
خدمت دوستان و همکاران عزیز
یک منبع تغذیه آداک مدل ps - 405u2f
دارم ، در مواقعی که روی برد جریان کشی رخ میده ۳چراغ روی برد شروع به چشمک زدن میکرد و تا جریان را افزایش و کلید ریسیت را فشار میدادم و درست میشد.
اما چند روزی هست از ۳ چراغ سیگنال روی پنل فقط چراغ وصل بود ولتاژ روشن میشود و مواقعی که اتصال کوتاهی رخ میدهد صدای بیزر و قطع جریان وجود ندارد.
لطفا راهنمایی کنید تا مشکل حل شود.
باسپاس

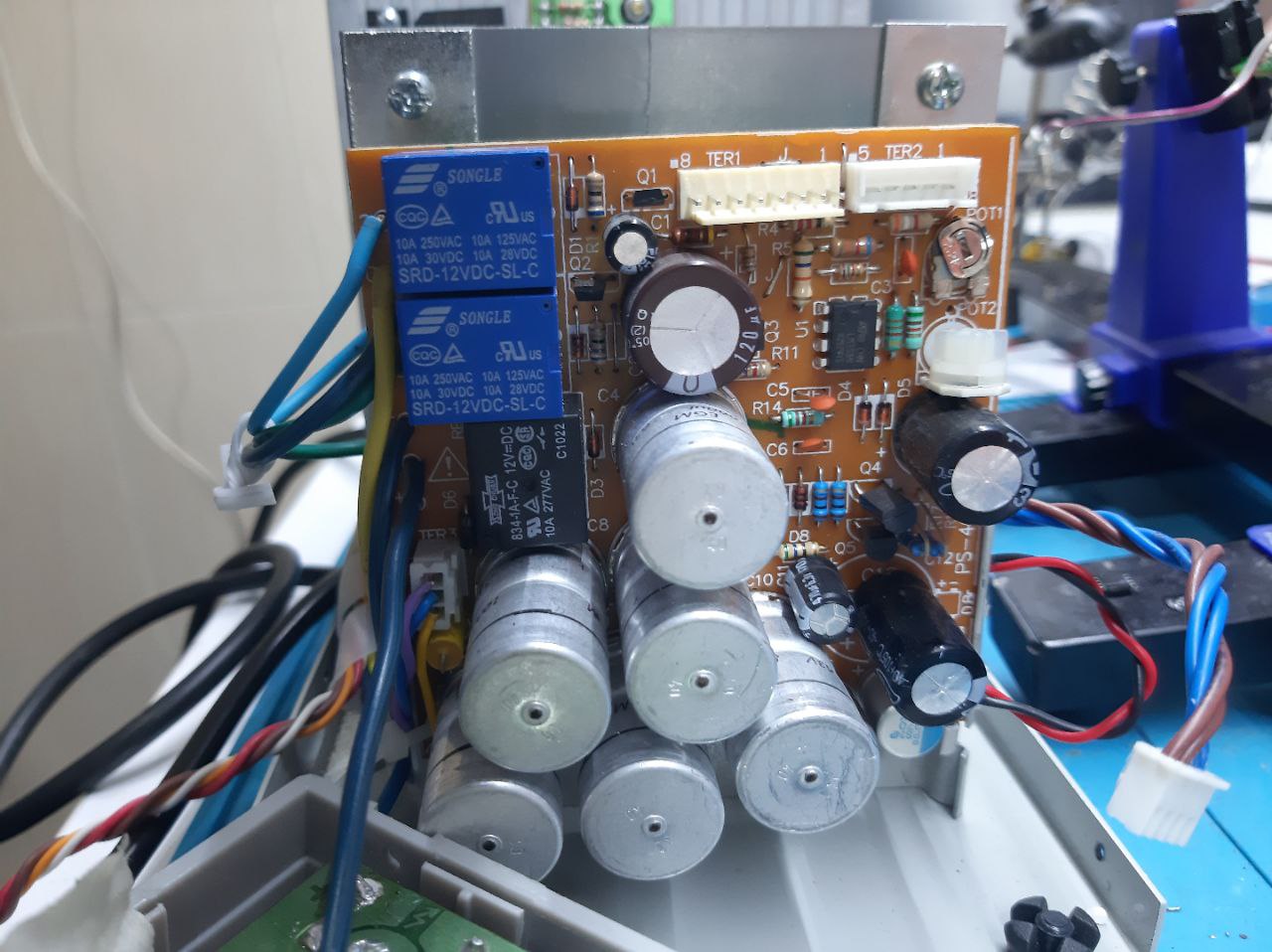

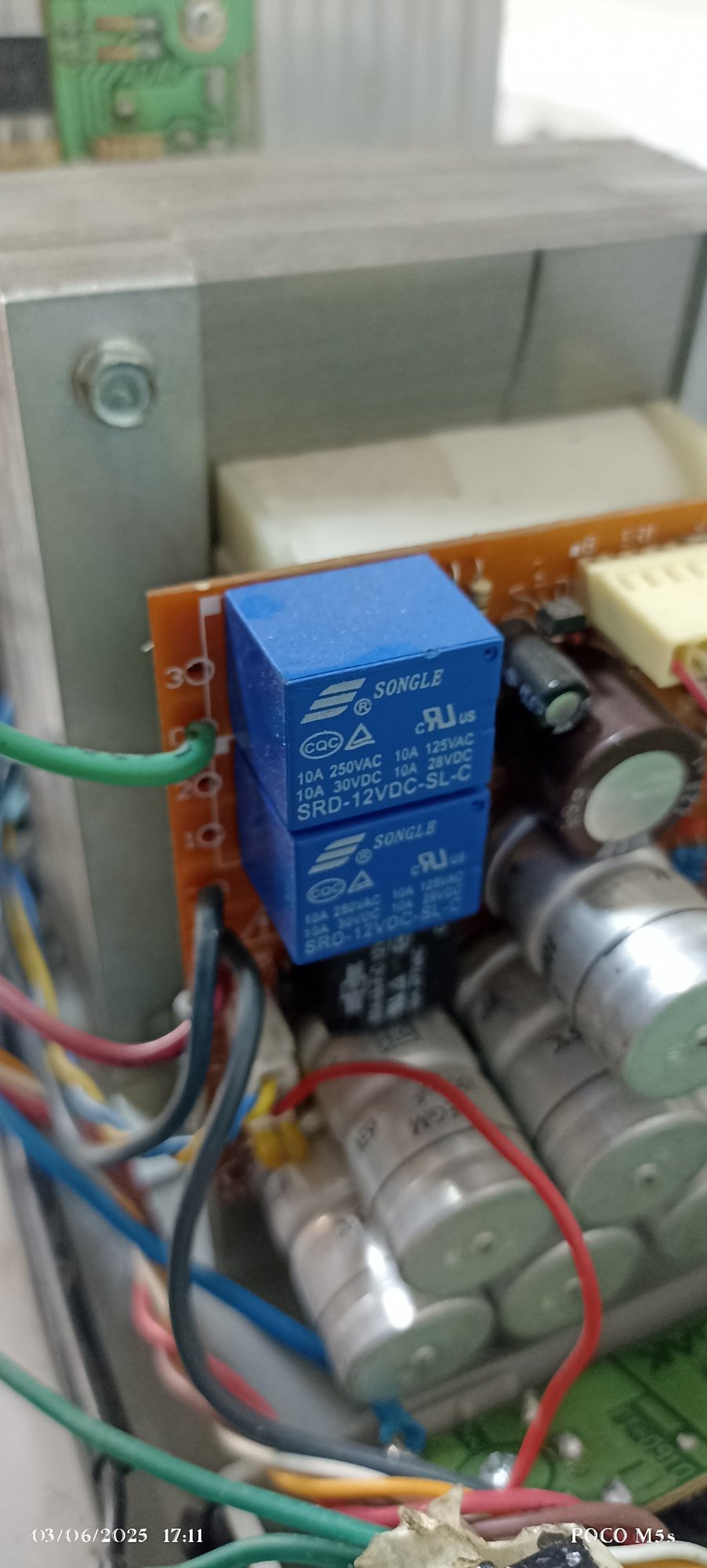

سلام روی برد رله دوتا ترانزیستور نزدیک به پتانسیومتری هستش اونارو چک کن چون مال جریان کشی هستند


smaeel s.z

کاربر
2016-11-26
5
0
باسلام
خدمت دوستان و همکاران عزیز
یک منبع تغذیه آداک مدل ps - 405u2f
دارم ، در مواقعی که روی برد جریان کشی رخ میده ۳چراغ روی برد شروع به چشمک زدن میکرد و تا جریان را افزایش و کلید ریسیت را فشار میدادم و درست میشد.
اما چند روزی هست از ۳ چراغ سیگنال روی پنل فقط چراغ وصل بود ولتاژ روشن میشود و مواقعی که اتصال کوتاهی رخ میدهد صدای بیزر و قطع جریان وجود ندارد.
لطفا راهنمایی کنید تا مشکل حل شود.
باسپاس
سلام داداش اگر مشکل حل شده به من هم یاد بده چون همین مدل آداک رو خریدم
