نشناختن کیبورد و موس MSI MS 7108

[mosaffa]

سلام و ادب
دوست عزیز شما میتونید یک ولتاژ 5 ولت مستقیم از خود پاور سیستم به پایه VCC در PS2 و USB که در حال حاضر 2.5 ولت داره اعمال کنید و نتیجه رو مشاهده کنید.
با تشکر



[mj_blue]

سلام و ادب
دوست عزیز شما میتونید یک ولتاژ 5 ولت مستقیم از خود پاور سیستم به پایه VCC در PS2 و USB که در حال حاضر 2.5 ولت داره اعمال کنید و نتیجه رو مشاهده کنید.
با تشکر

استاد گرامی میشه بیشتر توضیح بدید
البته اگه واستون مقدوره
واقعا نیاز دارم
یعنی با سیم مسی به تک تک پایه ها 5 ولت متصل کنم از یک انشعاب بگیرم و ... ( اینجوری بگید لطفا)
الان 2.8 ولت را دارم
----------------------------------
خازن های توی عکس که فرودید
دوتا 6.3 ولت بودن 3300 , 1000 میکرو فاراد تعویض شد
اون دو تا قطعه پایینی روش تستشون را نمیدونستم روش خیلی ریز نوشته بود 20
نحوه تستشون را نمیدونستم
استاد گرامی امجدی عزیز اون IC که فرمودید به شماره apm 7313 بود و یک مسفت بود
این هم دیتا شیت قطعه
APM7313 datasheet pdf datenblatt - Anpec Electronics Coropration - Dual N-Channel Enhancement Mode MOSFET ::: ALLDATASHEET :::
واقعا کمیاب بود روی هیچ مادربردی یافت نکردم میشه بگید مشابهاتش را از کجا بیارم یا اینکه جز مادربرد کجا ها مصرف داره از توی اوراقی هام بگردم
متشکر از لطف شما بابت پاسخگویی



[mj_blue]

اون ic که گفتم باید تعویض شه رو اکثر مادربردهای اوراقی هم هست. و مهمتر اینکه من یادم رفته بود . شما تمام مقاومت فیوزیهای پشت پورتها رو چک کن. اکثرا مثل خازن smd هستن فقط رنگشون مشکیه و نوشته LB یا LBC

دوست عزیز من خازن ها و مقاومت ها را زیر لوپ نگاه کردم ( ظاهرا سالم بودن)
اون IC را هم تست بیزر گرفتم از روی دیتاشیتش سالم به نظر میرسید ولی اگه مشابهش را پیدا کردم تعویض میکنم



[pedro121]

سلام پشت پنل یو اس بی و پی اس تو رو چک کن ببین جامپر داره یا نه!اجامپرها رو جابه جا کنید و روی حالت دیفالت قرار بدید!ا گه برات مقدوره بایوس رو هم آبدیت کن!



[mj_blue]

سلام پشت پنل یو اس بی و پی اس تو رو چک کن ببین جامپر داره یا نه!اجامپرها رو جابه جا کنید و روی حالت دیفالت قرار بدید!ا گه برات مقدوره بایوس رو هم آبدیت کن!

پشت پنل جامپر یک دانه بود که جابجاش هم کردم تغیری نکرد
بایوس را هم با پرگرامر آخرین ورژن کردم



[mj_blue]

ولتاژ از سیم قرمز به VCC ===توصیه یکی از دوستان بود گفت اینکارو نکن
ولی گوش کنید
یک باتری 3 ولت به گراند و VCC متصل کردم
در حالت خاموش اختلاف فاز 1.9 ولت را داشتم و وقتی روشن میکنم ولتاژ 2.8 ولت میشه
------------
دوستان همین الان که داشتم مینوشتم مشکل مرتفع گردید فقط لحیک کاریش کنم و تست
در تجربیات همکاران ذکر خواهم کرد
واقعا تشکر از همه



[mj_blue]

مراحل انجام کار
طبق عکس موس و کیبور که قبلا آورده شده بود برای تعویض سیم ( سیم هاش که مونده بود)

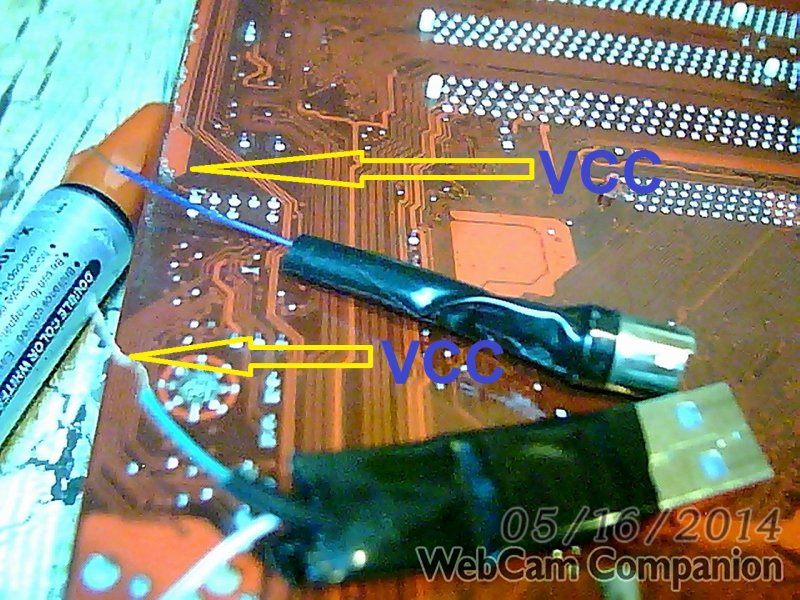

تکه تکه شده و فقط یک سیم به VCC متصل کردم برای ولتاژ گیری PS2 و USB

----------------------------------

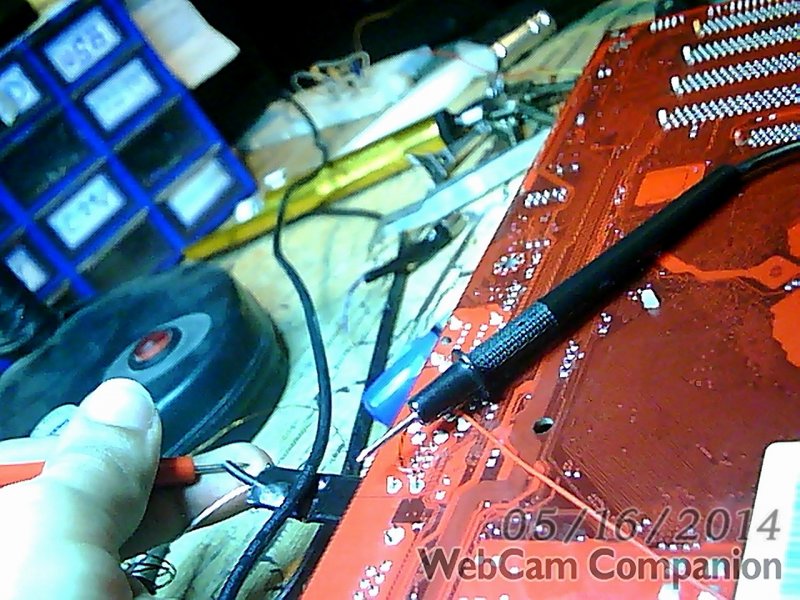

خوب طبق عکس یک سر پاراب را به VCC گرفته و با تست دیود اتصال ها را چک کردم ( که VCC روی برد کدوم هست)
جالب اینجا بود که VCC همه پورت های USB و PS2 به هم متصل بودند...!!!
--------------------------------

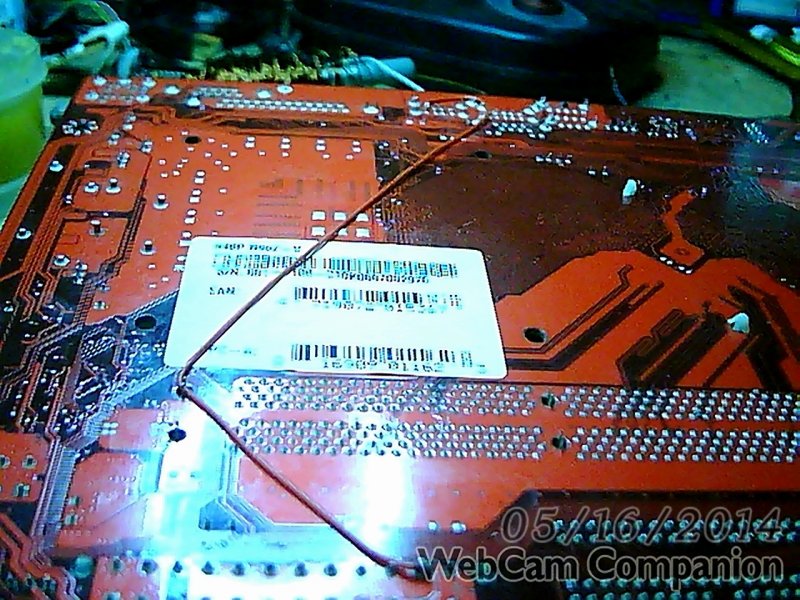

یک سیم کوتاه از 5 ولت پاور که رنگش قرمزه گرفتم و به یکی از VCC ها متصل کردم
خیلی قشنگ و ریز

--------------------------------

فقط تا فردا چند ساعتی روشنش بزارم ببینم منفجر میشیم یا خیر
تشکر از همه دوستان که کمک کردند#$V686



[غفور]

دوست عزیز قطعات آی سی تغذیه یا قطعات اس ام دی در صورتی که یکی از پورت ها مشکل داشته باشد احتمال خرابیشون هست ولی اگه کل پورت ها از کار بیافتد i/o یا چیپ جنوبی را باید تحلیل کنید.ولتاژ های این دو رو چک کنید ببنید چند است./.



[مهدی امجدی]

با درود خدمت
بله . بنده عرض کردم آن قطعه - 7313 دابل ماسفت است و N-Channel
ولی به نظرم باید هر کاری اصولی انجام شود نباید هر جا که ولتاژ کم آوردیم سیم بکشیم
در مود msi هم این مشکل شایع است و ایراد معمولا در مسیر usb تا چیپ جنوبی میباشد
البته در بعضی از مواقع که ایراد از چیپ باشد و راهی هم نباشد و مین ارزش ریبال یا تعویض نداشته باشد میتوان از این حرکات زد ولی زمانی که ایراد در مسیر باشد به نظرم جایز نیست
موفق باشید​



[mosaffa]

با درود خدمت
بله . بنده عرض کردم آن قطعه - 7313 دابل ماسفت است و N-Channel
ولی به نظرم باید هر کاری اصولی انجام شود نباید هر جا که ولتاژ کم آوردیم سیم بکشیم
در مود msi هم این مشکل شایع است و ایراد معمولا در مسیر usb تا چیپ جنوبی میباشد
البته در بعضی از مواقع که ایراد از چیپ باشد و راهی هم نباشد و مین ارزش ریبال یا تعویض نداشته باشد میتوان از این حرکات زد ولی زمانی که ایراد در مسیر باشد به نظرم جایز نیست
موفق باشید​

سلام و ادب خدمت استاد بزرگ جناب امجدی
با فرمایش شما کاملا موافق هستم و کار غیر اصولی میباشد ولی در بعضی مواقع که تعمیر کار موفق به پیدا کردن قطعه معیوب نمیشود و از لحاظ زمانی محدود است و کلا هدفم این بود که تعمیرکار به این یقین برسه که مشکل در عدم رسیدن ولتاژ 5 ولت تغذیه میباشد.و پس از اطمینان از این مورد در رفع عیب اساسی ان اقدام نماید ولی خوب دوستمون از این روش بعنوان راه حل نهایی استفاده کردند.
باز هم از یادآوری شما نهایت سپاس رو دارم
با تشکر
