نداشتن 12 ولت خروجی پاور مدل لیانلی 2500 وات

[HASHEM289]

سلام، پایه مثبت پل دیود از روی برد چک کنید اتصال لایه مس قطع نشده باشه دقت کنید از روی برد. 2. روی حالت تست دیود خروجی مثبت و منفی مدار رو چک کنید اتصال کوتاه نباشه در غیر اینصورت ماسفت های خروجی مشکل دارن، تو این نوع پاور در جریان باش فن ها خیلی خراب میشن دلیلت برای کار نکردن پاور نچرخیدن فن نباشه با ولت متر تو تست هایی که میگیرین ولتاژ رو چک کنید، موفق باشید.



[HASHEM289]

یه موضوع دیگه روی هدسینک شما دوتا 40n50 داری تو دیتاشیتشون هم دیود داخلیش معمولی هست اونی که شما گذاشتین زینری هستش.



[CINAPA]

یه موضوع دیگه روی هدسینک شما دوتا 40n50 داری تو دیتاشیتشون هم دیود داخلیش معمولی هست اونی که شما گذاشتین زینری هستش.

زیاد تفاوت نداره چون با ماسفت دیود معمولی هم چک کردم فرقی نکرد



[CINAPA]

ولتاژ خازن های صافی ورودی منظورمه ۴۰۰ تا شارژ میشه؟

نه ولتاژی که گرفتم 300 ولت هست بیشتر نمیشه



[HASHEM289]

چراغ 100 ولت اگه پر پر میزنه سالمه پاور شاید فن پاورتون خرابه ، من یکی همین امروز تعمیر کردم که دقیقا مشکل شما رو داشتم اون دوتا مقاومت24 اهم خراب بودن که آقا مهران بهتون گفت بجاش دوتا 33 اهم گذاشتم پاور درست شد البته آقا مهران گفتن 10 اهم تو مدار من 24 اهم بودن.



[CINAPA]

چراغ 100 ولت اگه پر پر میزنه سالمه پاور شاید فن پاورتون خرابه ، من یکی همین امروز تعمیر کردم که دقیقا مشکل شما رو داشتم اون دوتا مقاومت24 اهم خراب بودن که آقا مهران بهتون گفت بجاش دوتا 33 اهم گذاشتم پاور درست شد البته آقا مهران گفتن 10 اهم تو مدار من 24 اهم بودن.

نه فن پاور تست شد کاملا سالم هست ..
منظورتون کدوم مقاومت 24 اهم بود متوجه نشدم



[CINAPA]

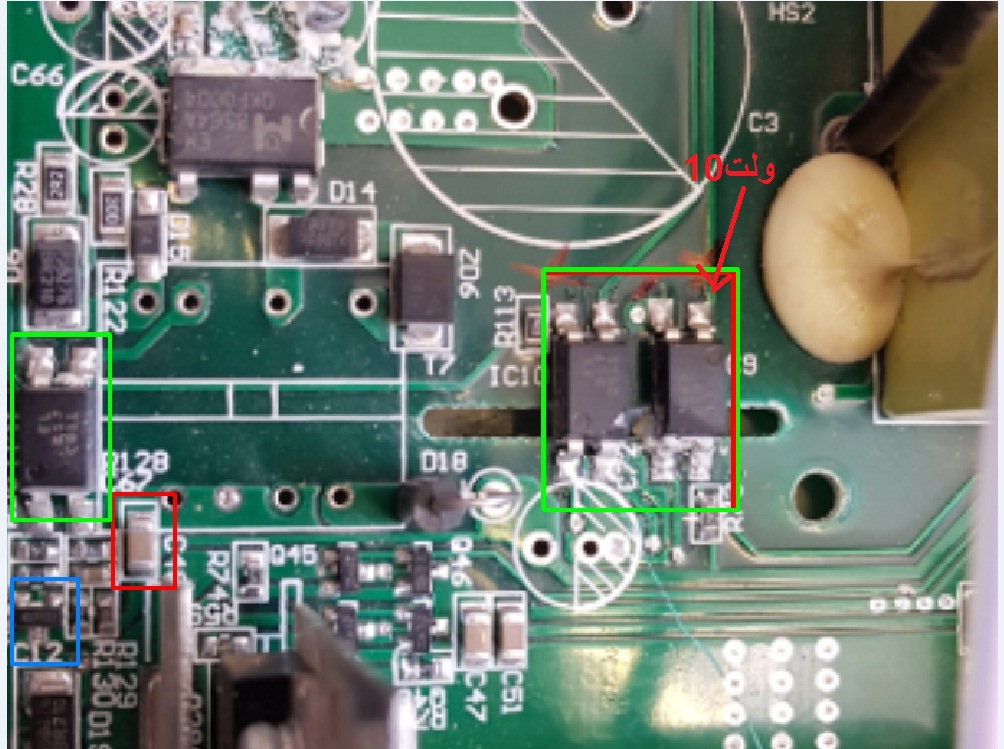

ولتاز روی خازن صافیها 300 ولت و روی پایه ابتو کوپلر 10 ولت بعد ار زدن کلید پاور هست.
تصویر زیر قرار دادم جایی که فلش قرمز زدم



[HASHEM289]

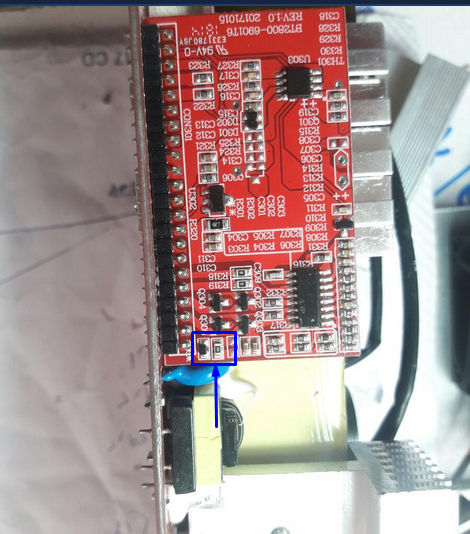

مشاهده فایل‌پیوست 161299

توی این عکس که آقا مهران گذاشتن دو تا مقاومت 24 اهم کنار هم بودن که مال شما جای یکیش خالیه اینا تغییر اهم داده بودن با تعویضشون مشکل حل شد .



[CINAPA]

توی این عکس که آقا مهران گذاشتن دو تا مقاومت 24 اهم کنار هم بودن که مال شما جای یکیش خالیه اینا تغییر اهم داده بودن با تعویضشون مشکل حل شد .

فکر کنم پست ها را نمخونین یا دقت نمیکنید . .همونجا بنده هم ذکر کردم این مقاومت کاملا سالم هست که 10 اهم بود نه 24 اهم در ضمن فقط یه دونش مقاومت هست اون یکی دیوده



[mehran76gh]

ولتاز روی خازن صافیها 300 ولت و روی پایه ابتو کوپلر 10 ولت بعد ار زدن کلید پاور هست.
تصویر زیر قرار دادم جایی که فلش قرمز زدم

سینا 10 ولت زیاده یا اپتو سوخته که ولتاژ افت نمیکنه یا اینکه مقاومت افت جریان تغییر اهم داده
این بار شما 2 اپتو کوپلر رو تعویض کن و مسیر آند اپتو تا پایه 4 برد ایستاده که وصل میشه به کلکتور ترانزیستور رو قطع کن و بین راه یک مقاومت 300 اهمی قرار بده و بعد ولتاژ دیود رو بخون ببین افت کرده یا نه
ولتاژ 300 ولت مشکوک و خاموش شدن بعد از یک سره کردن اپتو هم شک برانگیزه!
رنگ پاور شما قرمز هستش احتمالا تغییراتی داره که من بی اطلاع هستم.
