مشکل: نداشتن ولتاژ 5vsb در پاور گرین 600 وات

[mehdi_asa]

سلام اساتید وقتتون بخیر
پاور گرین مدل GP600A-UE که سیم سبز رنگ کمتر از یک ولت (حدود 0.800) ولتاژ داره
عکس پاور
تست هایی که انجام دادم :
خازن اصلی 320 ولت داشت
دو خازن با ظرفیت 22 و 10 ،50 ولت به ترتیب :20 و 6 ولت ولتاژ داشتن
پایه های ای سی CM6800AG ولتاژهای : پایه 2=1.9 پایه4=2.3 پایه8=1.7 پایه13=1.7 پایه 15: 1.9
دیود کنار ترانس ولتاژی نداشت .
خازن با ظرفیت 47 ،50ولت 1.8 ولتاژ داشت که درش اوردم ظرفیتش 54 بود خازنو نداشتم نتونستم تعویض کنم!!

ممنون میشم راهنماییم کنین



[hoss_bakh]

سلام اساتید وقتتون بخیر
پاور گرین مدل GP600A-UE که سیم سبز رنگ کمتر از یک ولت (حدود 0.800) ولتاژ داره
عکس پاور
تست هایی که انجام دادم :
خازن اصلی 320 ولت داشت
دو خازن با ظرفیت 22 و 10 ،50 ولت به ترتیب :20 و 6 ولت ولتاژ داشتن
پایه های ای سی CM6800AG ولتاژهای : پایه 2=1.9 پایه4=2.3 پایه8=1.7 پایه13=1.7 پایه 15: 1.9
دیود کنار ترانس ولتاژی نداشت .
خازن با ظرفیت 47 ،50ولت 1.8 ولتاژ داشت که درش اوردم ظرفیتش 54 بود خازنو نداشتم نتونستم تعویض کنم!!

ممنون میشم راهنماییم کنین

درود

از پشت پاور هم عکس بزارید

عکس واضح از مدار استندبای هم بذارید

شماره ماسفت استندبای چی هست؟ (شماره ماسفت قبل از چوک استندبای)

اگر ماسفت سالم بود احتمال خرابی بعداز چوک زیاده

مثل دیود فست یا دیود زینر



[mehdi_asa]

درود

از پشت پاور هم عکس بزارید

عکس واضح از مدار استندبای هم بذارید

شماره ماسفت استندبای چی هست؟ (شماره ماسفت قبل از چوک استندبای)

اگر ماسفت سالم بود احتمال خرابی بعداز چوک زیاده

مثل دیود فست یا دیود زینر

سلام
بفرمایید:
عکس پشت پاور
عکس مدار استندبی چون بین هیتسینگ اول و دوم هست واضح نمیشه گذاشت :
1 2
در مورد ماسفت سوال داشتم :
قسمت ولتاژگیری از ماسفت ، اگه از منفی جا پیچ بگیرم (ac) ولتاژش 16 ولته ولی اگه از منفی خازن بزرگ dc بگیرم حدود 310 ولت داشت
فکر میکنم ماسفت مدار چاپی مدل byc10600 بود ، که دو پایه هست و بیرون مدار تست گرفتم رو تست دیود حدود 390 و تست ولتاژی ک گرفتم هر دو پایه یک ولتاژ داشت (یعنی به صورت ac حدود 16 ولت و dc حدود 310 ولت بود.
اینم عکس از ماسفت
منظورتون از دیود فست همینیه ک کنار چوکهست ؟



[nabiiran]

احتمال زیاد خازن 16v مربوط به برق standbay خراب شده

ولتاژ داشتن پای خازن ها دلیل بر سالم بودن خازن نیست
خازن باید با خازن سنج اندازه گیری شود



[hoss_bakh]

سلام
بفرمایید:
عکس پشت پاور
عکس مدار استندبی چون بین هیتسینگ اول و دوم هست واضح نمیشه گذاشت :
1 2
در مورد ماسفت سوال داشتم :
قسمت ولتاژگیری از ماسفت ، اگه از منفی جا پیچ بگیرم (ac) ولتاژش 16 ولته ولی اگه از منفی خازن بزرگ dc بگیرم حدود 310 ولت داشت
فکر میکنم ماسفت مدار چاپی مدل byc10600 بود ، که دو پایه هست و بیرون مدار تست گرفتم رو تست دیود حدود 390 و تست ولتاژی ک گرفتم هر دو پایه یک ولتاژ داشت (یعنی به صورت ac حدود 16 ولت و dc حدود 310 ولت بود.
اینم عکس از ماسفت
منظورتون از دیود فست همینیه ک کنار چوکهست ؟

تو این دوتا عکس آی سی ماسفت و محل فست دیود رو مشخص کردم
نصف آی سی ماسفت دیده میشه ولی فست دیود تو اون منطقه که با رنگ آبی مشخص کردم باید باشه
احتمال هم داره روی هتسینک بصورت شاتکی باشه
نحوه ولتاژ گیری صحیح تو هتسینک اول بعد از دیود پل= مولتی متر رو حالت dc پراپ مشکی رو منفی خازن و قرمز هم رو پایه هایی که میخوای ولتاژشون رو بگیری
از این قسمتهایی که مشخص کردم روز عکس واضح بگیر و بزار
همچنین عکس از پشت پاور همین قسمت رو هم واضح بزار



[hoss_bakh]

احتمال زیاد خازن 16v مربوط به برق standbay خراب شده

ولتاژ داشتن پای خازن ها دلیل بر سالم بودن خازن نیست
خازن باید با خازن سنج اندازه گیری شود

دوست عزیز خرابی خازن 16 ولتی مدار استندبای باعث نوسان ولتاژ
استندبای و ارور در تستر پاور خواهد شد نه نبود کامل ولتاژ



[mehdi_asa]

احتمال زیاد خازن 16v مربوط به برق standbay خراب شده

ولتاژ داشتن پای خازن ها دلیل بر سالم بودن خازن نیست
خازن باید با خازن سنج اندازه گیری شود

خازن 16 ولت نداشت !
به جز خازن با ظرفیت 47 میکرو که نداشتم اون دو تای دیگه رو هم عوض کردم ولی مشکل پا برجا بود و ولتاژ استندبای بیشتر نشد



[mehdi_asa]

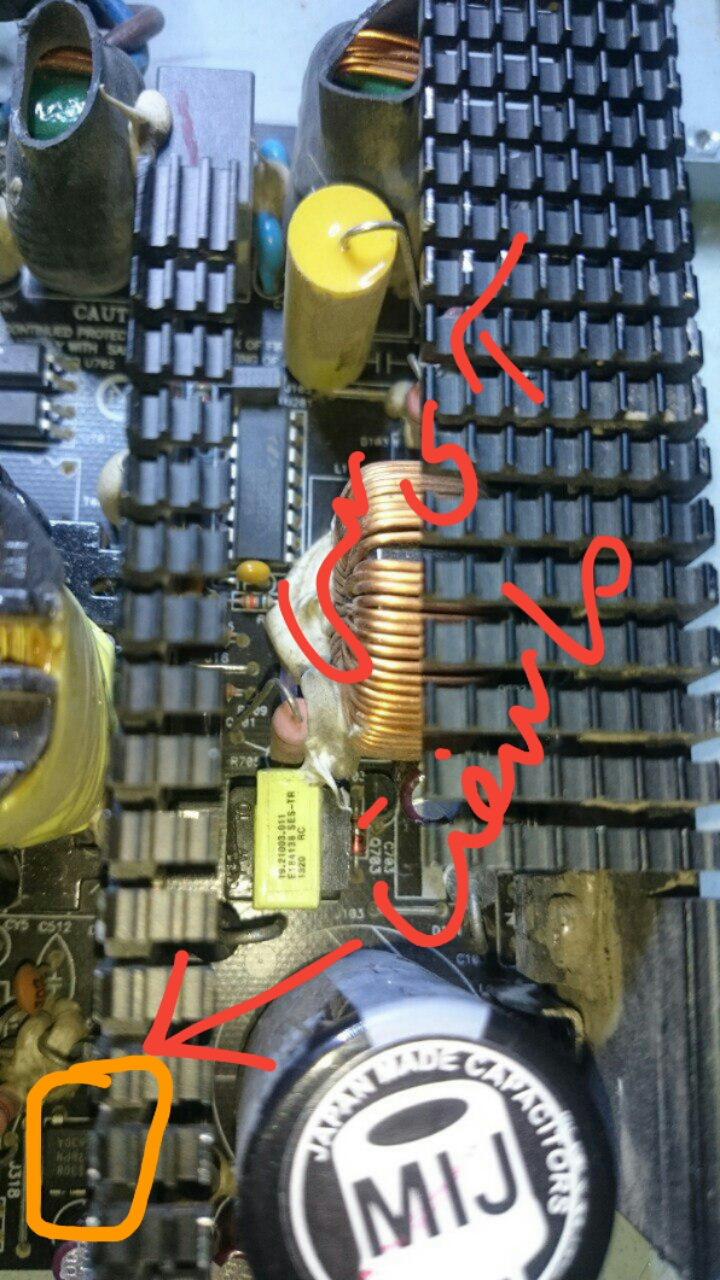

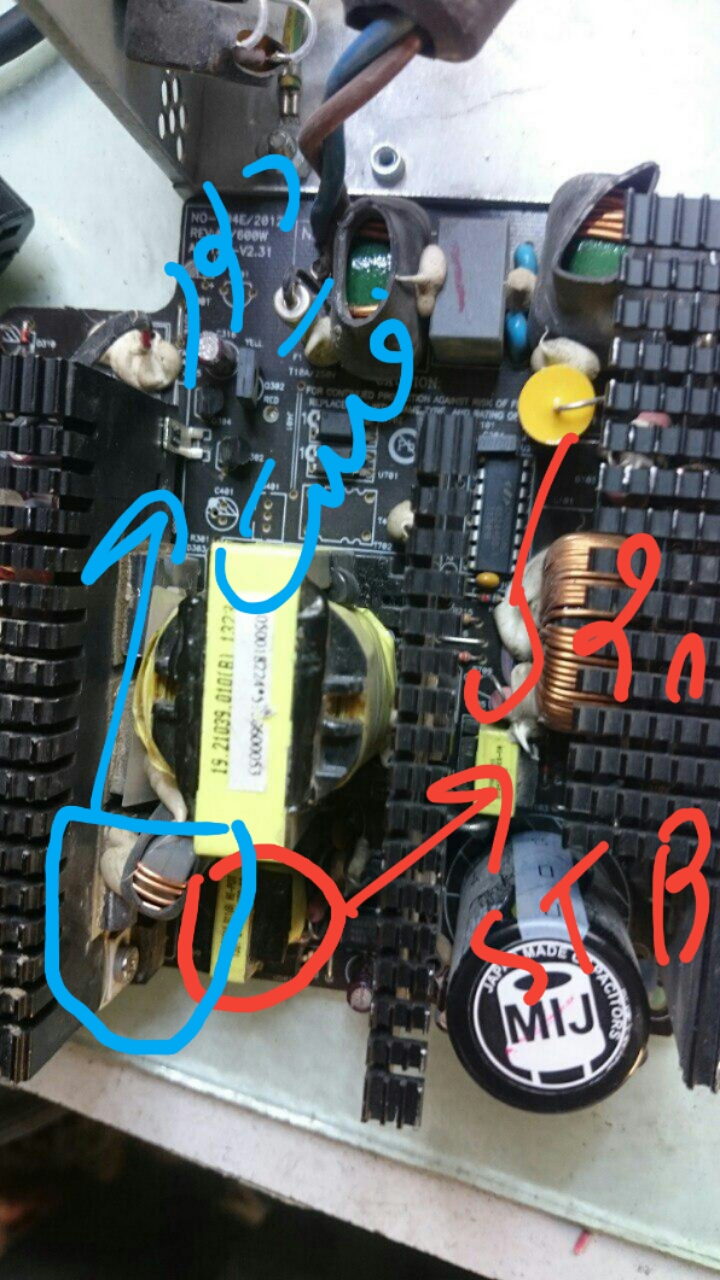

تو این دوتا عکس آی سی ماسفت و محل فست دیود رو مشخص کردم
نصف آی سی ماسفت دیده میشه ولی فست دیود تو اون منطقه که با رنگ آبی مشخص کردم باید باشه
احتمال هم داره روی هتسینک بصورت شاتکی باشه
نحوه ولتاژ گیری صحیح تو هتسینک اول بعد از دیود پل= مولتی متر رو حالت dc پراپ مشکی رو منفی خازن و قرمز هم رو پایه هایی که میخوای ولتاژشون رو بگیری
از این قسمتهایی که مشخص کردم روز عکس واضح بگیر و بزار
همچنین عکس از پشت پاور همین قسمت رو هم واضح بزار
مشاهده فایل‌پیوست 156996
مشاهده فایل‌پیوست 156997

ای سی ماسفت اصلا ولتاژی نداشت
این پاور 3 تا هیتسینگ داره که هیتسینگ دوم شماره هاش با هیتسینگ اول یکیه
این چوکیکه نشون دادین مربوط به استندبای نیست ؟
اون دیود فستی ک نشون دادین مربوط به ولتاژ های خروجی نیست ؟



[hoss_bakh]

ای سی ماسفت اصلا ولتاژی نداشت
این پاور 3 تا هیتسینگ داره که هیتسینگ دوم شماره هاش با هیتسینگ اول یکیه
این چوکیکه نشون دادین مربوط به استندبای نیست ؟
اون دیود فستی ک نشون دادین مربوط به ولتاژ های خروجی نیست ؟

خیر چوک استندبای همونی هست که تو تصویر ارسالی مشخص کردم

شما یه عکس واضح از بالای چوک استندبای بگیرین که آیتم های بعد از هتسینک چوک هم مشخص بشن

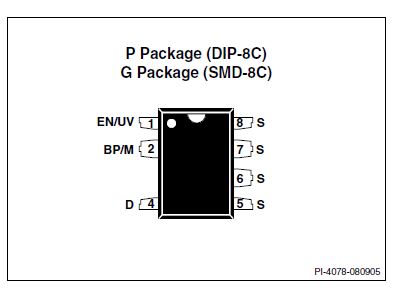

و ببینید ولتاژ حدود 300 رو روی پایه شماره 4 آین آیسی دارین یا خیر؟ ( خیلی با احتیاط و طبق نحوه ولتاژ گیری که عرض کردم)

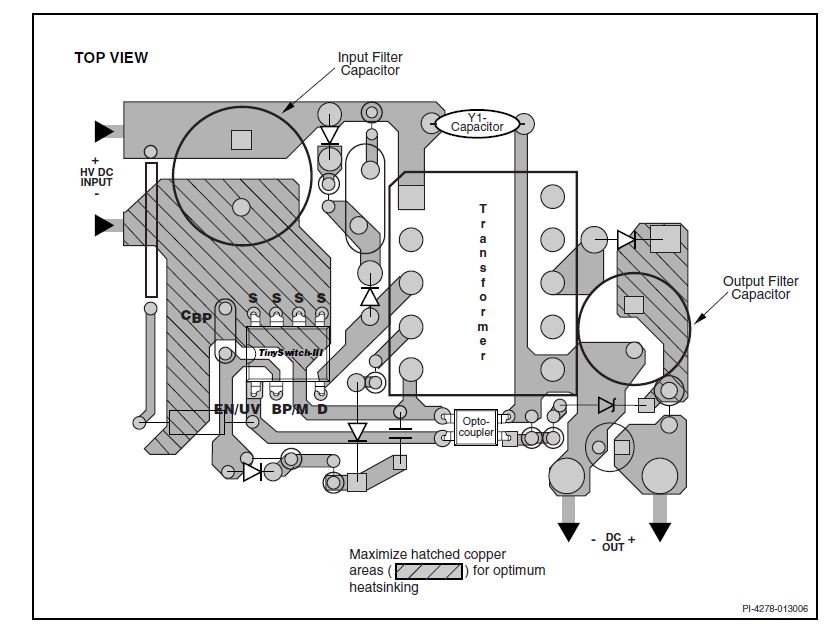

ضمناً مداری هم که میزارم تقریبا باید شبیه مدار استندبای این پاور باشه

احتمالا خازن صافی مربوط به خروجی ولتاژ استندبای باید بعد از هتسینک پشت چوک باشه

پس عکس واضح از این قسمت حتما بزارید



[mosaffa]

سلام
خازن 47 50 ولت رو توی اولیه و خازنهای مسیر 5 ولت(روی مسیر دیود سازنده 5 ولت )رو تعویض کنید اوکی میشه
