نداشتن ولتاژ در برد تغذیه قسمت DVD اسپیکر

infoshinfo

VIP+ افتخاری
کاربر +vip پلاس
vip
2010-02-07
979
1,705
با درود
مجدد برد رو بستم
دو سه دقیقه برد کار کرد و دستگاه روشن شد و بعد از اون صدای تق تق می داد و دستگاه رو روشن نکرد
به نظرم برد با فیدبک از مصرف کننده فقط روشن می شه چون تو حالت عادی و بدون وصل شدن به مصرف کننده هیچ گونه ولتاژی نداره
سلام
فارغ از توصیه بجای دوستان در استفاده از برد پاور جایگزین؛ هرچند دقیق نمی‌تونم بگم؛ اما طبق آنچه تونستم از تصاویر ارسالی شما استخراج کنم؛ تصور می‌کنم شرط ران شدن برد پاور، اتصال به دستگاه نیست.
لذا به نظر میرسه کانکتور خروجی شامل +5V و GND و احتمالا +12V و -12V باشه که روی تصویر مشخص کردم.
اما در این پاور، آنچه به نظر مهم میرسه و می‌بایست بعدِ اطمینان از سلامت آیسی در اولویت قرار بگیره؛ تست ظرفیت و ESR خازن‌ها هست که از اونها غفلت شد؛ بخصوص اینکه می‌فرمایید صدای تق تق هنگام استفاده شنیدید. لذا توصیه میشه خازن‌ها، بخصوص خازنهای بخش گرم رو چک کنید و در صورت لزوم تعویض بفرمایید.



ضمنا طبق آنچه در جدول دیتاشیت و توضیحات بعد از اون ذکر شده، ولتاژ VCC یا همون پایه ۱ می‌بایست بین ۲ تا ۵ ولت باشه.


zmojtaba161

کاربر vip
کاربر
2011-10-17
389
207
سلام
فارغ از توصیه بجای دوستان در استفاده از برد پاور جایگزین؛ هرچند دقیق نمی‌تونم بگم؛ اما طبق آنچه تونستم از تصاویر ارسالی شما استخراج کنم؛ تصور می‌کنم شرط ران شدن برد پاور، اتصال به دستگاه نیست.

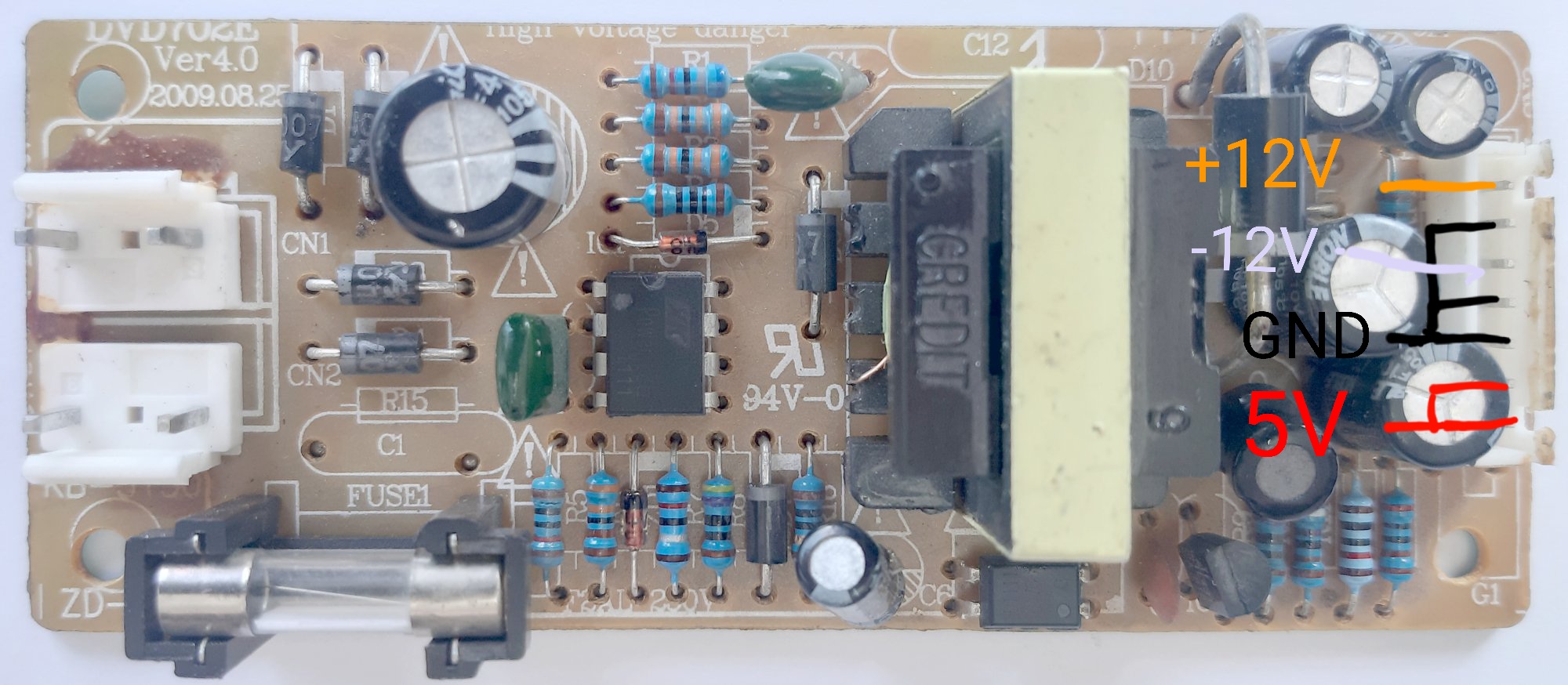

لذا به نظر میرسه کانکتور خروجی شامل +5V و GND و احتمالا +12V و -12V باشه که روی تصویر مشخص کردم.
اما در این پاور، آنچه به نظر مهم میرسه و می‌بایست بعدِ اطمینان از سلامت آیسی در اولویت قرار بگیره؛ تست ظرفیت و ESR خازن‌ها هست که از اونها غفلت شد؛ بخصوص اینکه می‌فرمایید صدای تق تق هنگام استفاده شنیدید. لذا توصیه میشه خازن‌ها، بخصوص خازنهای بخش گرم رو چک کنید و در صورت لزوم تعویض بفرمایید.

مشاهده فایل‌پیوست 203559

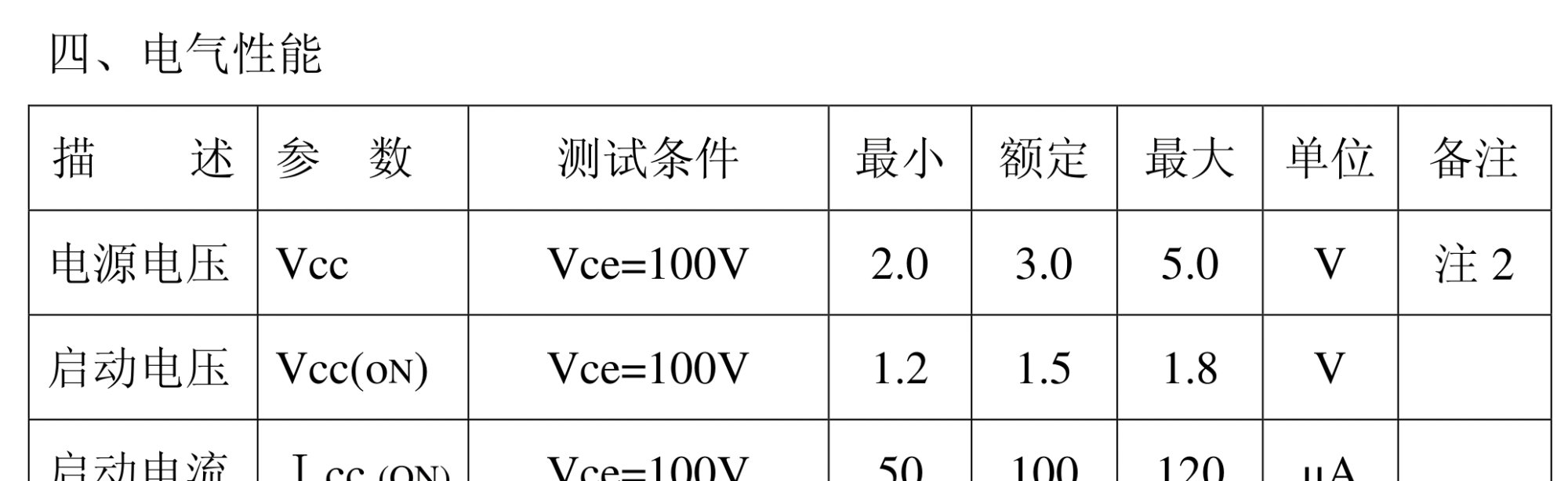

ضمنا طبق آنچه در جدول دیتاشیت و توضیحات بعد از اون ذکر شده، ولتاژ VCC یا همون پایه ۱ می‌بایست بین ۲ تا ۵ ولت باشه.
مشاهده فایل‌پیوست 203560
با درود
وقتتون به خیر
ولتاژ ۵ رو در خروجی دارم
۱۲+ و ۱۲- در خروجی مقدارشون کمه در حد ۱۰/۵ ولت هستش
خازن های خط ۵ خروجی یه ۱۰۰۰ میکرو ۱۰ ولت و ۴۷۰ میکرو ۱۰ ولت بود عوض کردم
خازن های خط ۱۲ ولت و خازن بخش گرم رو عوض نکردم اونها رو هم عوض می کنم اطلاع می دم
سپاس بیکران


HS13&86

VIP+ افتخاری
کاربر
2021-03-31
885
1,758
استان گلستان
با درود
وقتتون به خیر
ولتاژ ۵ رو در خروجی دارم
۱۲+ و ۱۲- در خروجی مقدارشون کمه در حد ۱۰/۵ ولت هستش
خازن های خط ۵ خروجی یه ۱۰۰۰ میکرو ۱۰ ولت و ۴۷۰ میکرو ۱۰ ولت بود عوض کردم
خازن های خط ۱۲ ولت و خازن بخش گرم رو عوض نکردم اونها رو هم عوض می کنم اطلاع می دم
سپاس بیکران
درود،
کم بودن ولتاژ خط +12 و -12 در حالت عادی طبیعی هست.
تنها زمانی که از خروجی 5 ولت بار کشیده بشه ولتاژ دو خط مذکور به حالت عادی میرسه.
اگر برد تغذیه فعلا مشکلی نداره، نیازی به تعویض قطعه ای نیست.
