مشکل: نداشتن تصویر در آیفون تصویری سوزوکی مدلsz-727 m البته صدا هست

[yx700]

اقا جمع بندی چیشد مشکل این ایفون حل شده؟!
چون منم همین مشکلو دارم ( البته در مدل ۷۲۶ ) مدام ایسی رگولاتور میسوزه با تغذیه جانبی هم تست کردم حدود ۰.۵ امپر جریان میکشه ولی تصویر دارم برد پشت ال سی دی هم ولتاژ گرفتم ولی رفرنسی ندارم که کدوم پایه ها باید چه میزان باشند

ولتاژ پایه های بکلایت هم حدوداً ۴ تا ۴.۵ ولته

سلام
بله همون موقع با راهنمایی دوستان حل شده
داخل تاپیک دقیقا راهنمایی دادن
عذرمیخوام فراموش کردم جمع بندی کنم و زمان زیادی گذشته ودقیقا خاطرم نیست که جریان از چه قرار بوده



[erfanmjn]

سلام
بله همون موقع با راهنمایی دوستان حل شده
داخل تاپیک دقیقا راهنمایی دادن
عذرمیخوام فراموش کردم جمع بندی کنم و زمان زیادی گذشته ودقیقا خاطرم نیست که جریان از چه قرار بوده

ممنونم از پاسخت دوست گلم ، اخه ما از دیشبه تاپیک زدیم ینفرم جوابمونو نمیده !
دمت گرم حالا مجدد میخونم ولی هرچی دیشب خوندم همه یا اکثریت تأکید بر تعویض خازن های اطراف ایسی رگولاتور رو داشتند یا گفته بودن برای تست کریستال هارو باید گرم کردشون



[yx700]

ممنونم از پاسخت دوست گلم ، اخه ما از دیشبه تاپیک زدیم ینفرم جوابمونو نمیده !
دمت گرم حالا مجدد میخونم ولی هرچی دیشب خوندم همه یا اکثریت تأکید بر تعویض خازن های اطراف ایسی رگولاتور رو داشتند یا گفته بودن برای تست کریستال هارو باید گرم کردشون

زنده باشی
کریستال رو با اسکوپ تست میکنن ، اگرم نداری تعویض کن



[هویدا]

درود دوستان گل بجای استفاده از ای سی 4060یا5526یا هرچی از برد مبدل دی سی به دی سی استفاده کنید برگشت نداره



[erfanmjn]

درود دوستان گل بجای استفاده از ای سی 4060یا5526یا هرچی از برد مبدل دی سی به دی سی استفاده کنید برگشت نداره

سلام
مشکل اینجاست که الان ایفون روشنه و چراغ قرمز چشمک زن هست منتهی تصویری نداره !
و جالب لینجاست بجای ۵ ولت خروجی رگولاتور وقتی ایسی رو برمیدارم و مستقیم ۱۰ ولت تزریق میکنم صفحه تصویر میده



[هویدا]

درود بر شما ای سی بکلایت تقریبا 9ولت میده وبکلایت راه میفته ولی 5ولت تغذیه رو بیشتر نکن نزار از 6ولت بالاتر بره .



[erfanmjn]

ایسی بکلایت شمارش چیه یا کدوم بخش هست که من چک کنم خروجیش اوکیه یا نه؟
بعد یچیز دیگه اینکه من مثلاً دکمه دربازکن رو میزنم مینویسه بازکردن درب... ولی نه از رله صدایی میاد نه چیزی ، طبیعیه ؟( به پنل بیرونی وصل نیست)



[هویدا]

درود .باید رله بیرونی فعال بشه دیگه صدای رله از داخل نمیاد . ای سی بکلایت یک ای سی 6 پایه است که باB23شروع میشه st5119یا چیزی که تو بازار هست جایگزین کن



[erfanmjn]

درود .باید رله بیرونی فعال بشه دیگه صدای رله از داخل نمیاد . ای سی بکلایت یک ای سی 6 پایه است که باB23شروع میشه st5119یا چیزی که تو بازار هست جایگزین کن

پس طبق راهنمایی شما احتمالاً همین ایسی هست

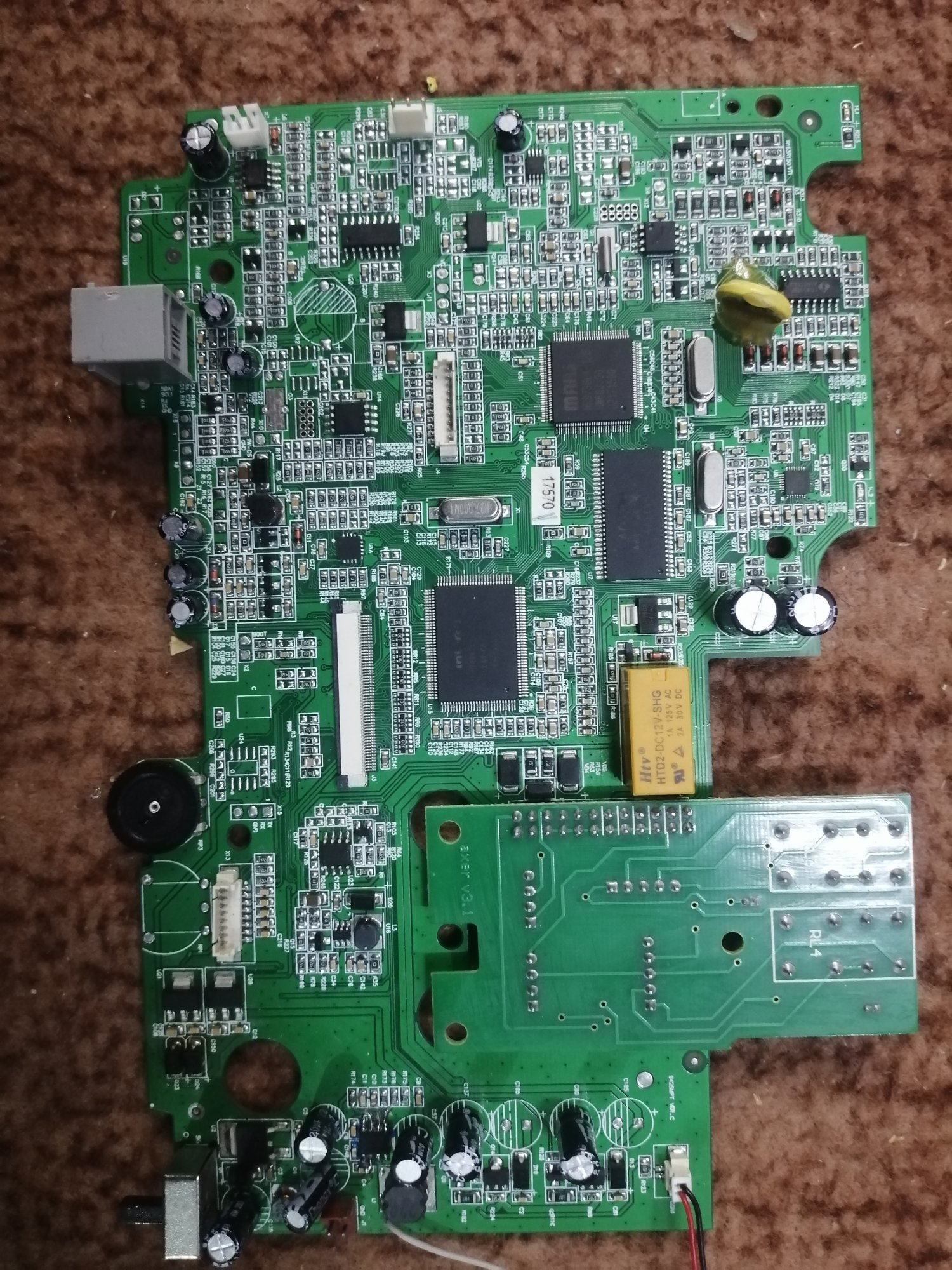

B23Y8 درسته توی عکس هم دورش خط کشیدم ؟
جالبه حتی دیتاشیتش هم توی نت نیست
توی عکس هم دقت کنید خود ایسی رگولاتور هم از شدت سوختگی پایه هاش کَف کَن شده بود مجبور شدم سیمکشی کنم
