مشکل: نداشتن بك لايت در dell vostro 1320

[mavaramat]

فيوز ها سالم هستند.باقي قطعات هم بنظر اشكالي ندارند از روي نقشه هم ولتاژ هاي 5 و 3.3 استندباي روي كانكتور ال سي دي روي مينبورد موجود هست.فلت رو هم با مولتي متر تست كردم سالم هست ،يكي از دوستان گفته بودن كه i/o مشكل داره تا حدودي i/o نسبت به باقي قطعات بيشتر داغ ميشه.
اگر اشتباه نكنم ولتاژ 19 از i/o مياد و به هاي ولتاژ ميرسه پس الان كه 19 رو دارم و باقي قطعات به درستي كار ميكنن نشان دهنده ي اين موضوع هست كه i/o سالمه درسته؟
با تشكر از همه ي اساتيد و دوستاني كه وقت ميزارن و راهنمايي ميكنن.



[mavaramat]

سلام دوست عزیز با توجه به توضیحات شما و دیگر دوستان به احتمال زیاد یا تو فلت یا روی برد ولتاژ تحریک قطع می باشد (قطعات smdاطراف کانکتور lcd چک شود) یا از یه های ولتاژ یونیورسال استفاده کن (جهت تست یا رفع عیب ) 3.3 تحریک رو می تونی از دکمه on/ off بگیری max ولتاژ(19 یا 12) رو می تونی از خازن یا فیوز بگیری گراند هم که همه جا هست با این سه رشته می تونی های ولتاژ رو راه بندازی و نور صفحه نمایش رو تامین کنی و ربطی به قطعی مسیر اصلی ندارد چون از یه جا دیگه تغذیه می شه

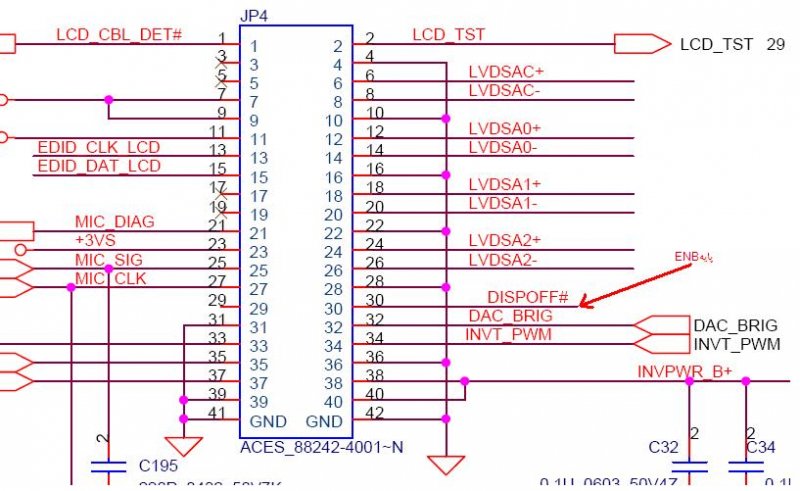

قطعات اطراف رو طبق فرمايش جناب نصوحي چك كردم.3.3 رو از روي كانكتور هم ميتونم بگيرم ولي اگر مشكل رو بشه كامل حل كرد جالب تر ميشه.اگر يه لطفي كنيد طبق عكسي كه ميزارم برام دقيقا مشخص كنيد كه كدوم پايه دقيقا بايد چه ولتاژي رو داشته باشم.ممنون

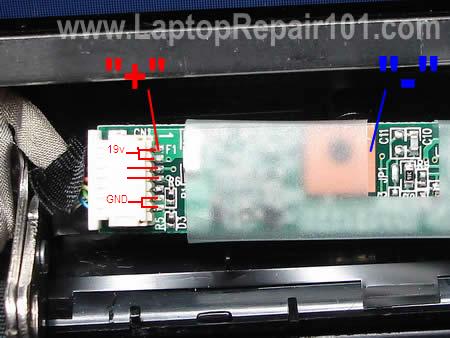

هاي ولتاژي كه من دارم مثل عكس زير 7 پايه داره.

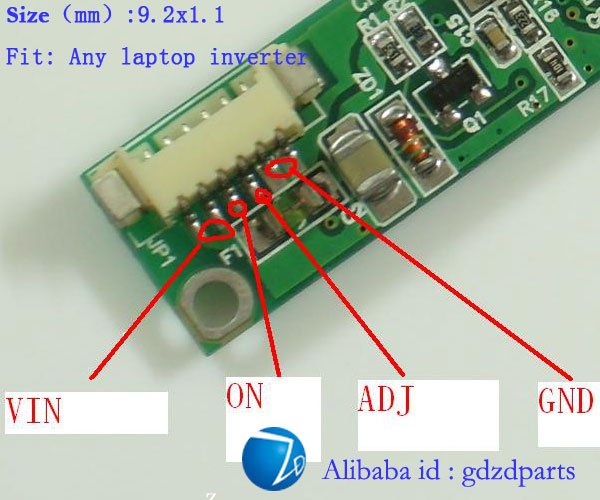

اين عكس رو هم پيدا كردم ولي اين 6 پايه داره



[مسعود نصوحی]

درود

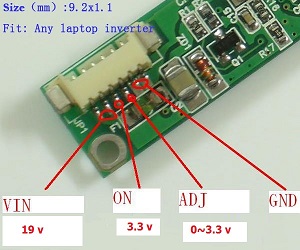

جای adj و enb دقیقا نمیدونم کدوم یکیه.ولی زیاد برای اندازه گیری زیاد فرقی نمیکنه.چون هردوشون 3.3ولت هستند.مگر اینکه نور صفحه در حالت کم باشه که اونموقع مقدار adj کمتر از 3.3 میشه.

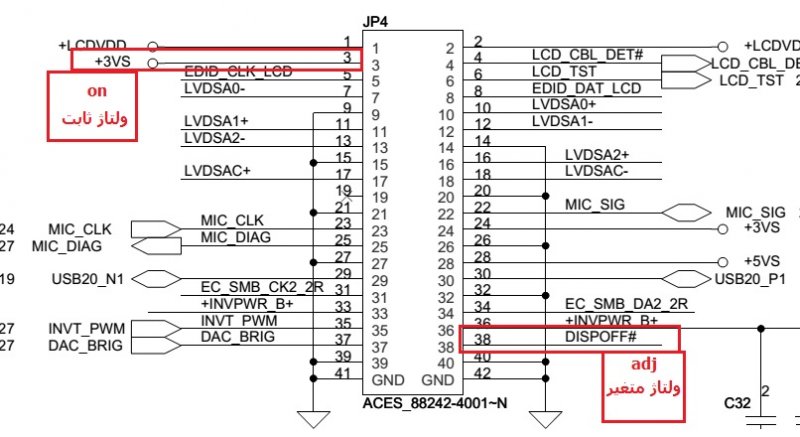

ترتیب کانکتور روی برد هم به شکل زیر هست.پایه enb تا اونجا که من فهمیدم، این هست که علامت زدم.(البته این کانکتور از 1310 هست ولی با هم یکی اند)



[mavaramat]

سلام،با تشکر از راهنمایی استاد نصوحی و دیگر اساتید و دوستان،ببخشید که دیر جواب میدم،لپ تاپ رو ديروز درست كردم،اول از همه متوجه شدم كه پايه هاي سوكت اينورتر لحيم سردي داره(احتمالا بخاطر تست هايي كه من و تعميركار قبلي انجام داده بوديم دچار اين مشكل شده بود)
بعد از لحيم سردي و طبق راهنمايي استاد نصوحي متوجه شدم كه ولتاژ 3.3 شده 1.2 كه طبق عكس از 3.3 سوكت ولتاژ گرفتم، 3.3 متغير رو هم بعد از لحيم سردي گرفتن هر دو سوكت برگشت.فقط يه مشكل جزئي دارم اونم اينه كه ولتاژ 1.2 كه بايد 3.3 ثابت ميبود توي تست بازر به گراند راه ميده و احتمالا دليل غير معمول گرم شدن i/o همين باشه فعلا كه داره كار ميكنه.ممنون از راهنمايي دوستان.(با استفاده از فلت ولتاژ ها رو جايگزين كردم يعني فلت رو باز كردم و سيمها رو به هم وصل كردم)



[FaridSaadat]

سلام اساتید گرامی
آیا میشه که بک لایت ووسترو 1320 را به تنهایی تعویض کرد؟
یعنی لازم نیست احیانا که کل مانیتور تعویض بشه؟
بی نهایت تشکر



[amookhteh]

از ایسی اینورتور هم قافل نشید
