نبود ولتاژ در برد صوت ایفون تابا 1070

[miladkarimi4277]

میتوتی هم سیم مثبت تغذیه که باید 15 ولت باشه مستقیم وصل کن به پایه رگولاتور و مشکلی نیست و راحت کار

سلام مهندس خسته نباشید خب اینجوری که امتهان کردم مانیتور یکسره روشن میمونه



[miladkarimi4277]

با احترام
منفی که قاعدتا مستقیم ارتباط داره . تو مسیر مثبت ، فارغ از خازنها ،احتمالا یک دیود داره . کافیه از سوکت تغذیه و پایه های رگولاتور تست بوق و تست دیود بگیرید . پایه های رله هم شاید درگیر باشند . کارگاه نیستم وگرنه از روی برد یدک راهنمایی میکردم . من تا حالا این مشکل رو توی هیچ بردتابا ندیدم. مگر با جابجا زدن قطبها

با احترام
منفی که قاعدتا مستقیم ارتباط داره . تو مسیر مثبت ، فارغ از خازنها ،احتمالا یک دیود داره . کافیه از سوکت تغذیه و پایه های رگولاتور تست بوق و تست دیود بگیرید . پایه های رله هم شاید درگیر باشند . کارگاه نیستم وگرنه از روی برد یدک راهنمایی میکردم . من تا حالا این مشکل رو توی هیچ بردتابا ندیدم. مگر با جابجا زدن قطبها

سلام مهندس قطب ها درسته خب همه قطعات تست شدن خیلی تعجب مسیر مثبت دنبال کردنش خیلی کار سختیه منفی داریم سر رگلاتور



[miladkarimi4277]

بخاطر tip 128نیس ولی از یکی از دوستان پرسیدم میگفت باید سر پایه چپ ووسط 14ولت داشته باشی که نداریم



[Parsa2309]

بخاطر tip 128نیس ولی از یکی از دوستان پرسیدم میگفت باید سر پایه چپ ووسط 14ولت داشته باشی که نداریم

با احترام
این موضوع که واضح هستش .



[Parsa2309]

پایه ورودی و یا خروجی رگولاتور رو نسبت به پایه های رله تست کنید . پایه های بوبین ن ،فقط کنتاکتها



[Parsa2309]

با احترام

روی این برد تابا ، پایه ورودی رگولاتور و پایه اول سمت راست tip , مستقیم به سوکت ورودی تغذیه ارتباط داره.



[miladkarimi4277]

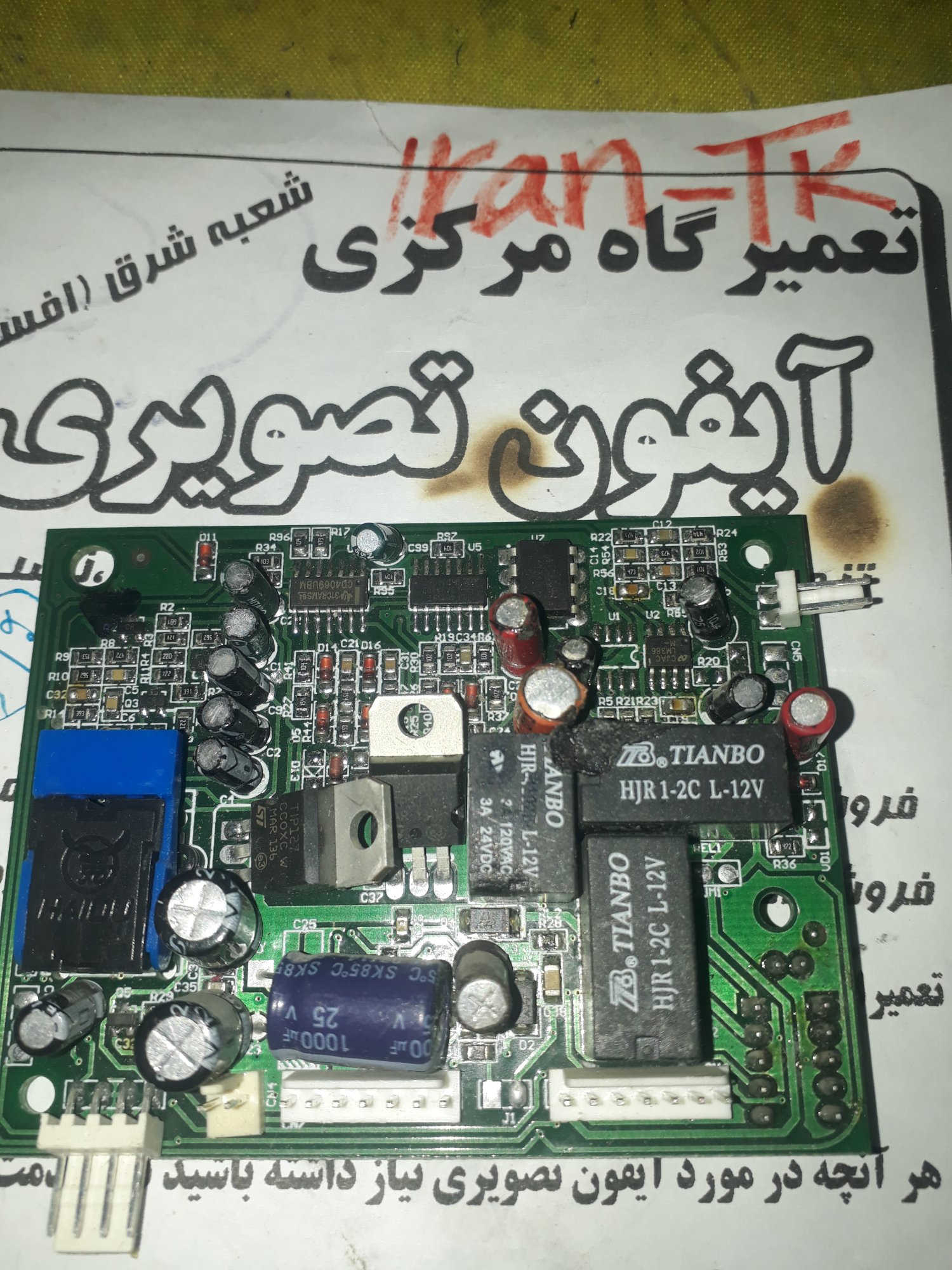

با احترام مشاهده فایل‌پیوست 212408روی این برد تابا ، پایه ورودی رگولاتور و پایه اول سمت راست tip , مستقیم به سوکت ورودی تغذیه ارتباط داره.



[miladkarimi4277]

اونم مثل همینه



[miladkarimi4277]

اگه من مستقیم. به ورودی رگلاتور ولتاژ بدم روشن میشه ولی مانیتور دیگ خاموش نمیش



[Parsa2309]

اگه من مستقیم. به ورودی رگلاتور ولتاژ بدم روشن میشه ولی مانیتور دیگ خاموش نمیش

با احترام
اولا روشن بودن ثابت اشکال از جای دیگه داره . Tip و ترانزیستور راه اندازش رو از نظر شورتی، تست بگیرید .
دوما ، هنوز متوجه اشکال در قطع بودن مسیر ولتاژ نشدید؟!
