منبع تغذیه Dvd sony

[ISA123]

سلام
یک دی وی دی سونی مدل Dvp-ns620 دارم که منبع تغذیه آن SRV1872WW هست.
برد تغذیه خروجی 11 ولت و منفی 10 ولت آن زیاد شده اند پس از بررسی مشکل از دیود زنر 20 ولتی به شماره D212 بود که پس تعویض آن به ظاهر اوکی شد ولی پس از 30 ثانیه دوباره سوخت.
خروجی برد را جدا کردم و کلیه قطعات تست کردم و دوباره دیود نو گذاشتم ولی پس از چند ثانیه زنر شروع به داغ کردن کرد تا سوخت.
چند روز در گیر این برد هستم.

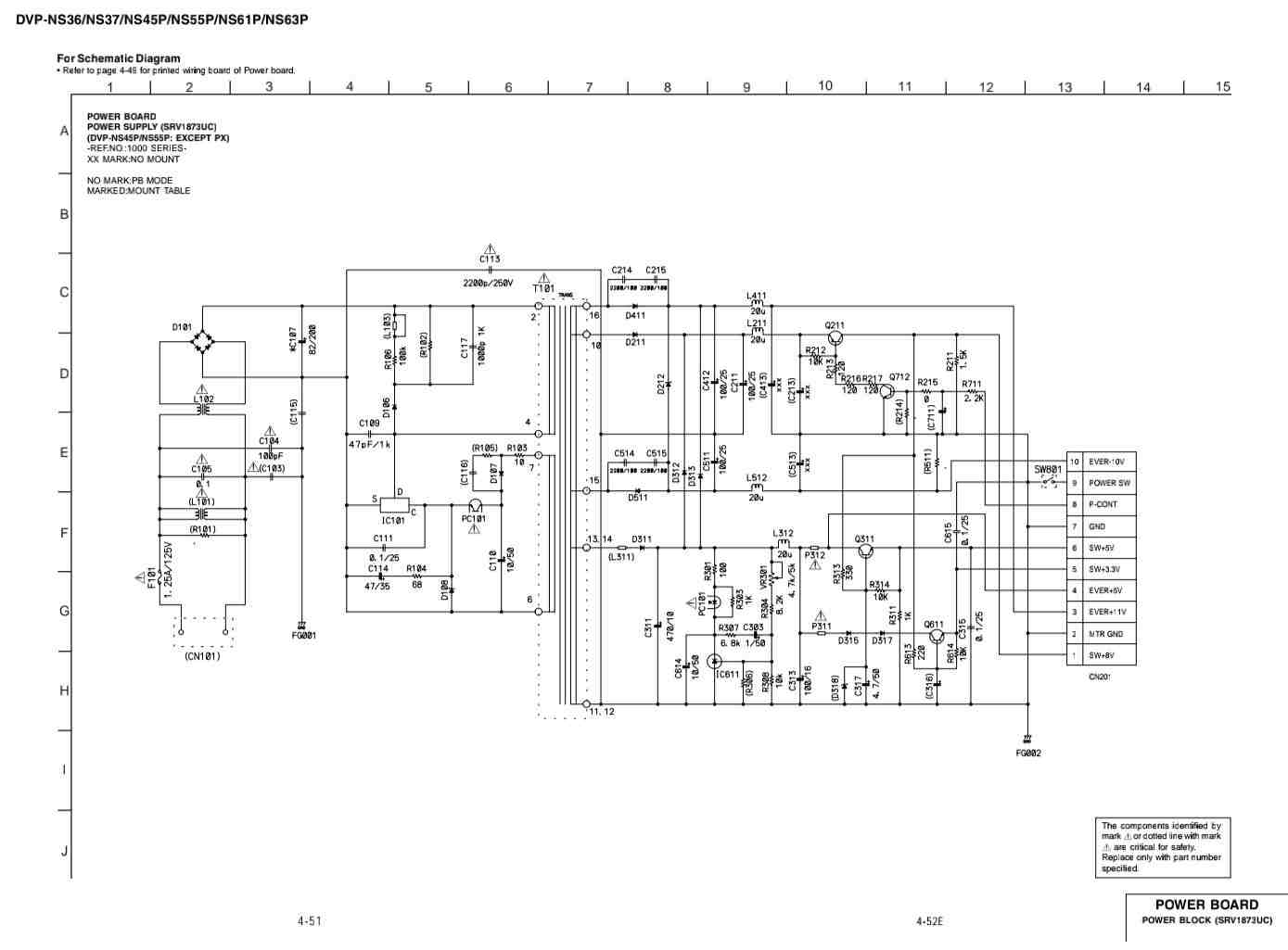

اینم نقشه اساتید گرامی لطفاً راهنمایی کنید.



[ISA123]

نقشه منبع تغذیه



[ma1369]

نقشه منبع تغذیه

سلام نقشه ای اینجا آپلود نشده ولی خازن خط یازده ولت وخازن خط 10ولت راتعویض کنید.



[ISA123]

تشکر



[m.amini.4835]

سلام
یک دی وی دی سونی مدل Dvp-ns620 دارم که منبع تغذیه آن SRV1872WW هست.
برد تغذیه خروجی 11 ولت و منفی 10 ولت آن زیاد شده اند پس از بررسی مشکل از دیود زنر 20 ولتی به شماره D212 بود که پس تعویض آن به ظاهر اوکی شد ولی پس از 30 ثانیه دوباره سوخت.
خروجی برد را جدا کردم و کلیه قطعات تست کردم و دوباره دیود نو گذاشتم ولی پس از چند ثانیه زنر شروع به داغ کردن کرد تا سوخت.
چند روز در گیر این برد هستم.
اینم نقشه اساتید گرامی لطفاً راهنمایی کسلام

سلام
روی بلوک 5 ولتت مخصوصا خازنها کار کن به احتمال زیاد جواب میگیری اگه که نه رو بلوک فیدبک کار کن



[ISA123]

سلام
روی بلوک 5 ولتت مخصوصا خازنها کار کن به احتمال زیاد جواب میگیری اگه که نه رو بلوک فیدبک کار کن

سلام
فیدبک مشکلی نداره. و مسیر 5 ولت خازن ها را عوض کردم. ولتاژ هم ۵ولت ثابته.
ولی مشکل هنوز موجوده.
البته ظاهراً دیود زنر 20 ولتی D212تاثیری روی این مسیر نداره.
یه نکته پس سوختن زنر ولتاژ 11 ولت حدود 17 الی 18 ولت میشه.
و ولتاژ منفی حدود 18- میشه. یعنی اختلاف این دو ولتاژ حدود 36 ولت میشه که توسط زنر باید تبدیل به 20 ولت بشه.
