دانلود: منبع تغذیه سویچینگ از 12 ولت باتری خودرو به+ - 35 ولت 3 ~6 امپر TL494 2X35 VOLT CAR AMPLI

[gadraj]

با سلام :
خیلی از دوستداران و علاقمندان به سیستم های صوتی { امپلیفایر ماشین }خود درخواست مداری کرده اند که از 12 ولت خودروی خود بتوانند امپلیفایر 100 واتی یا بیشتر خود را که از ولتاژ های دوبل 35 ولت { +35V ' GND ' 35V - } استفاده میکنند مونتاژ و بکار گیرند .....
فایل زیر به همراه شماتیک و فیبر چاپی و توضیحات کافی تقدیم این عده از علاقمندان میگردد دوستانیکه در مونتاژ این مدار هر گونه شبهه یا مشکلی داشته باشند میتوانند در همین تاپیک مطرح و پیگیری کنند .
نکته قابل تاملی ... اینکه ساخت و ساز مونتاژ مدارات سویچینگ نیاز به تبحر و مهارت کافی در چنین مدارات میباشد کاربرانیکه در حد مبتدی هستند توجه کنند که هر اشتباه یا ملاحظه کاری در مونتاژ چنین مداراتی ممکن هست موجب متحمل خساراتی شوند!!! لذا برای افراد مبتدی توصیه می شود ابتداعا از موضوعات و مدارات ساده تر شروع و پس از کسب مهارت های لازم اقدام به مونتاژ اینگونه مدارات نمایند .
موفق باشید .
پســــــــــــــــورد فایل >>. gadraj میباشد
دانلود کنید تا بعد : [hide] مشاهده فایل‌پیوست TL494 2X35 VOLT CAR AMPLI.rar [/hide]



[gadraj]

با سلام :
خیلی از دوستداران و علاقمندان به سیستم های صوتی { امپلیفایر ماشین }خود درخواست مداری کرده اند که از 12 ولت خودروی خود بتوانند امپلیفایر 100 واتی یا بیشتر خود را که از ولتاژ های دوبل 35 ولت { +35V ' GND ' 35V - } استفاده میکنند مونتاژ و بکار گیرند .....
فایل زیر به همراه شماتیک و فیبر چاپی و توضیحات کافی تقدیم این عده از علاقمندان میگردد دوستانیکه در مونتاژ این مدار هر گونه شبهه یا مشکلی داشته باشند میتوانند در همین تاپیک مطرح و پیگیری کنند .

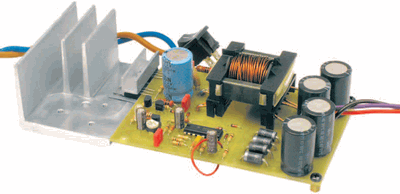

نکته قابل تاملی ... اینکه ساخت و ساز مونتاژ مدارات سویچینگ نیاز به تبحر و مهارت کافی در چنین مدارات میباشد کاربرانیکه در حد مبتدی هستند توجه کنند که هر اشتباه یا ملاحظه کاری در مونتاژ چنین مداراتی ممکن هست موجب متحمل خساراتی شوند!!! لذا برای افراد مبتدی توصیه می شود ابتداعا از موضوعات و مدارات ساده تر شروع و پس از کسب مهارت های لازم اقدام به مونتاژ اینگونه مدارات نمایند . مشاهده فایل‌پیوست 94188
موفق باشید .
*******************************************
با سلام :
مطالب مهمی به نظر رسید که ممکن هست مشکل خیلی از علاقمندان این طرح باشد ..
در مورد چگونگی و سیم پیچی ترانس چاپر این منبع تغذیه میباشد برای مزید اطلاع شما دوستان :
[hide] قسمت اولیه این ترانس که در رابطه با خروجی های موس فیت ها میباشد شامل دو سیم پیچ موازی که از تعداد 5 دور سیم دوبله شماره 1mm به موازات هم پیچیده و سرهای اولیه هر کدام به هم تابیده و نقطه وسط { + 12 ولت باتری } وصل میشود .
- ثانویه ان نیز از همون سیم شماره 1mm یک رشته ای و به صورت دوبل و به تعداد 2× 12 دور و به موازات هم روی سیم پیچ اولیه پیچیده و در سر بندی انها نیز سر سیم اولیه هر کدام از انها به هم تابیده و سر وسط gnd را تشکیل داده و سر های انتهایی هر کدام یکی برای ولتاژ خروجی - 35 ولت و دیگری برای خط + 35 ولت در نظر گرفته خواهد شد .

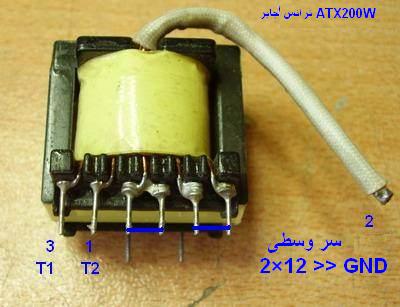

- جهت سهولت دسترسی میتوانید از ترانس چاپر منبع تغذیه ATX 200 W که در کامپیوترهای سابق مورد استفاده داشت با تغییرات اندکی در سر بندی انها استفاده کنید این تغییرات باید چنین عملی گردد :
با توجه به ترانس حاضری فوق که دارای دو سیم پیچ جداگانه برای 5 ولت و دو سیم پیچ جداگانه برای 12 ولت را در خود دارد کافیست که با کمی مهارت سر بندی های فوق را از مدار استاندارد خود معین کرده و با موازی کردن این سیم پیچ ها و سربندی جدید { دقت کنید که نیازی به باز کردن سیم پیچ های داخلی ندارید } سیم پیچ های 5 ولتی را به اولیه و 12 ولتی را به ثانویه ترانس این طرح تعمیم دهید .
از شکل زیر نیز کمک بگیرید [/hide].
موفق باشید



[hd.kabir]

سلام خسته نباشید.مشخصات ترانس چیه .؟



[ITE-1983]

سلام
از کجا میشه دانلود کرد؟



[ITE-1983]

اکی.شرمنده فکر کردم پست دوم ,پست اول هست.
ممنون



[Radman7160]

*******************************************
با سلام :
مطالب مهمی به نظر رسید که ممکن هست مشکل خیلی از علاقمندان این طرح باشد ..
در مورد چگونگی و سیم پیچی ترانس چاپر این منبع تغذیه میباشد برای مزید اطلاع شما دوستان :
hidden content may not be quoted.
موفق باشید

عذرخواهی میکنم جناب رجبی مطلب کمی گنگ عنوان شده
سیم پیچ اولیه از سیم شماره 1 به صورت 2 رشته موازی به هم به صورت 2تا 5دور پیچیده شده؟؟؟ یعنی 10 دور سیم دوبل شماره 1؟؟؟ که سر وسط هم گراند شده؟ جمعا انگار 20 دور سیم پیچیده شده دیگه. درسته؟
سیم پیچ ثانویه از سیم شماره 1 به تعداد 2تا 12 دور پیچیده شده که 2 سر وسط گراند شده و دو سر دیگر برای ولتاژهای + و - 35 ولت استفاده میشود؟
درسته قربان؟



[HASHEM289]

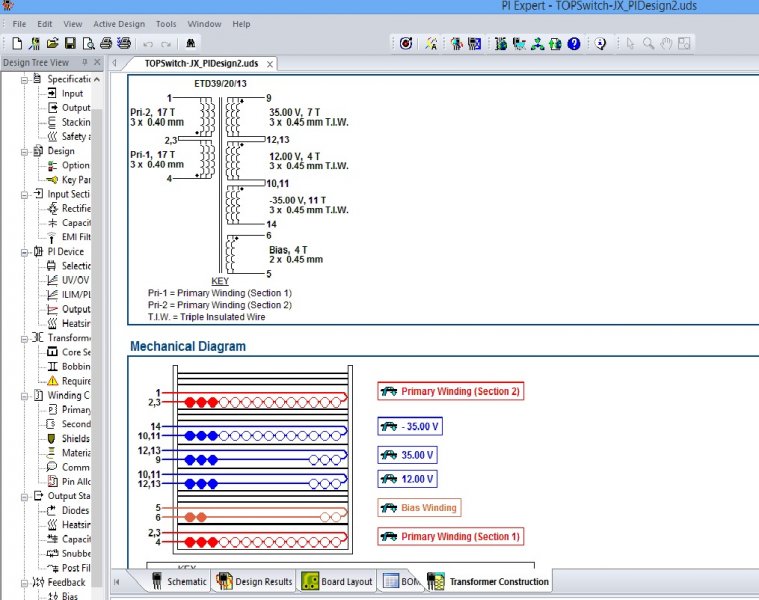

سلام استاد عزیز این ترانسش با توضیحات شما خیلی واضح نیست لطف میکنید مثل نرم افزار pi expert که حتی لایه هوایی رو هم توضیح داده چند لایه باشه بذارید اگر مانند این نمونه بذارید خیلی خیلی ممنون میشم .

[/URL][/IMG]



[HASHEM289]

اگر با فتوشاپ همین عکس رو تغییر بدین ممنون میشم . خدا پدر و مادرتون رو رحمت کنه .



[Radman6017]

:178:



[سروجهانی]

سلام استاد بزرگوار ضمن تشکر از پستهای زیبا برای علاقمندان به الکترونیک و با علم به اینکه بنده این پست را میخوام بسازم ایا راهی برای باز کردن ترانسهای چاپر کامپیوتر که به چسب محکم کاری شده بدون اسیب زدن به انها وجود دارد متاسفانه من نتونستم باز کنم و هسته شکست لطفا راهنمایی کنید
