مدار ترانس لامپ هالوژن

با سلام:

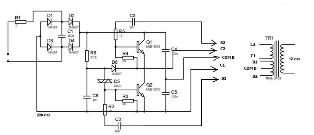

نقشه شماتیک ترانس هالوژن شرکت پیشرانه که مستقیم از روی
برد اصلی اون در آوردم چون یک منبع تغذیه سویچینگ بود توی این
بخش قرار دادم و مدارش بسیار شبیه به مدار لامپهای کم مصرف
یا میشه گفت همون مداره امابایه تغییراتی مثل ترانس کاهنده فریت(فرکانس بالا)که خروجی 12 ولت داره.
میخواستم از اساتید محترم انجمن خواهش کنم اگر مقدوره این مدار
رو بصورت قطعه به قطعه تحلیل کنند.
با تشکر .



[eym]

ساتم نیاز به کمک دارم. من دنبال یک مدار تغذیه سوئیچینگ می گردم که 220Vac رو به 12Vdc تبدیل کنه و تا 10A بتونه جریان بده می خوام باهاش دور یه موتور رو کنترل کنم البته با محدود کردن جریان. از دوستان کسی می تونه کمکم کنه؟



[gadraj]

سلام:
نقشه شماتیک ترانس هالوژن شرکت پیشرانه که مستقیم از روی
برد اصلی اون در آوردم چون یک منبع تغذیه سویچینگ بود توی این
بخش قرار دادم و مدارش بسیار شبیه به مدار لامپهای کم مصرف
یا میشه گفت همون مداره امابایه تغییراتی مثل ترانس کاهنده فریت(فرکانس بالا)که خروجی 12 ولت داره.
میخواستم از اساتید محترم انجمن خواهش کنم اگر مقدوره این مدار
رو بصورت قطعه به قطعه تحلیل کنند.
با تشکر .
[/COLOR][/SIZE][/QUOTE]
سلام :

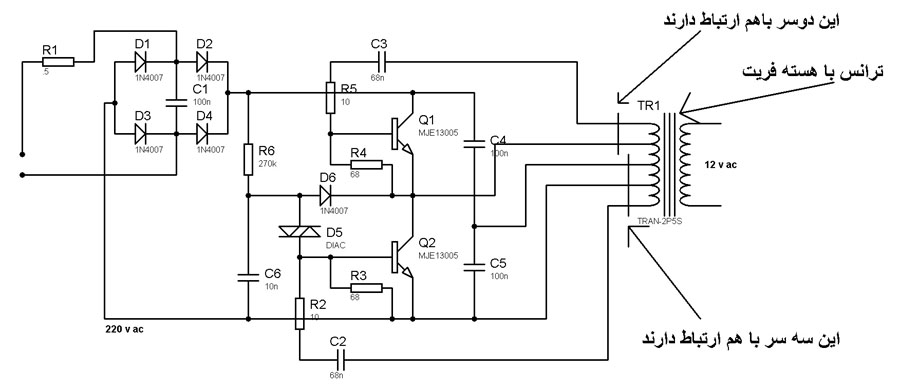

دوست عزيز به نظر ميرسد در نقشه و سر بندي ترانس اشتباهي رخ داده و اصولا بايد در حول و هوش نقشه اصلاح شده زير باشد .
هر سر سيم ها با نام مشخص شده بايد به سر سيم هاي ترانس اتصال يابد .
از ديود پل كه بگذريم با يك قطعه {داياك } مواجه هستيم كه نقش استارت اوليه مدار را به عهده دارد { از طريق مقاومت R6 , C6 ابتدا جريان عبوري صفر و با شارژ شدن خازن فوق و اتش داياك موجب باياس ترانزيستور Q2 شده و پس ماند ان از طريق ترانس - اين بار موجب راه اندازي Q1 و سيكل ادامه مي يابد .
R3 , R4 نقش محافظت { محدودسازي } جريان باياس را به عهده دارند .
D 6 ولتاژ باياس + را تامين ميكند .
R5 . C3 و همچنين R2 , C2 فركانس كاري مدار را در رابطه با سيم پيچ هاي ترانس به عهده دارند .
خازن هاي C4 , C5 نقش باي پاس در باياس ترانزيستورها ميباشد .
مدار فوق حفاظت شده و يا استابل شده نيست و نسبت به تغييرات ولتاژ ورودي و يا افزايش جريان مصرفي در خروجي - شاهد تغيير ولتاژ در خروجي خواهيد بود .
[hide] مشاهده فایل‌پیوست attach.rar[/hide]
موفق باشيد .



[fizi20]

پاسخ : تشریح کامل مدار منبع تغذیه سویچینگ

سلام خسته نباشی
من که نتونستم تصویر مدارو ببینم شما چطور ؟؟؟؟؟؟fizi20



[gadraj]

پاسخ : تشریح کامل مدار منبع تغذیه سویچینگ

سلام خسته نباشی
من که نتونستم تصویر مدارو ببینم شما چطور ؟؟؟؟؟؟fizi20

با سلام :
دوست عزیز برای تشکر فقط از دگمه { گزینه } تشکر در سمت راستی استفاده کنید - پست جداگانه نزنید -چکاندن دگمه تشکر اولا ارزش تشکر شما ماندنی میشه و دومش میتونید فایل یا متن های پنهان را نیز مشاهده کنید . { پست های بی محتوا {تشکر و بلا محل و... } در سطح سایت حذف میشوند.
