سوال: منبع برای دانلود فایل دامپ رم کامپیوتر

[izeh]

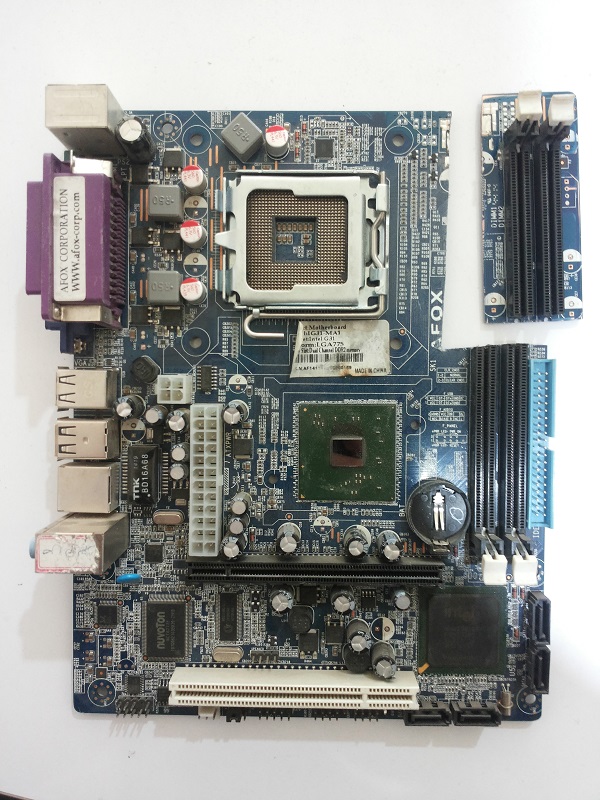

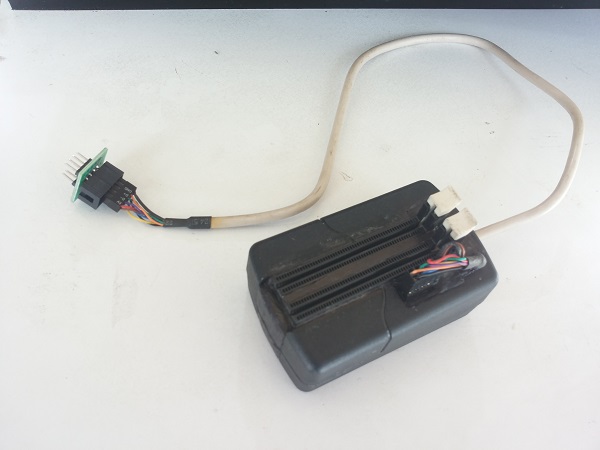

سلام.یا باید این مبدل رو بخرین (که تو ایران من پبدا نکردم) یا خودتون درستش کنین وصلش کنین به TNM.من یکی درست کردم برا DDR2 و DDR3 از یه مادربورد خراب برش دادم.


مشاهده فایل‌پیوست 185234
مشاهده فایل‌پیوست 185235

تا حالا که پیش نیومده رمی رو پروگرام کنم ولی فعلا هر رمی که دستم میرسه بکاپ میگیرم ازش .
یک رم رو یبار Erase کردم کدهای دیباگر میچرخید بعد دوباره پروگرام کردم جواب داد.
اینم دوتا نمونه Read که از رم D2 و D3 گرفتم .

سلام.از کدوم پایه های رم برای خواندن و رایت کردن استفاده نمودید؟
لطفا" یه عکس از اون جای رم و نحوه وصل کردن به پروگرامر قرار بدید



[babakmaku]

سلام.از کدوم پایه های رم برای خواندن و رایت کردن استفاده نمودید؟
لطفا" یه عکس از اون جای رم و نحوه وصل کردن به پروگرامر قرار بدید

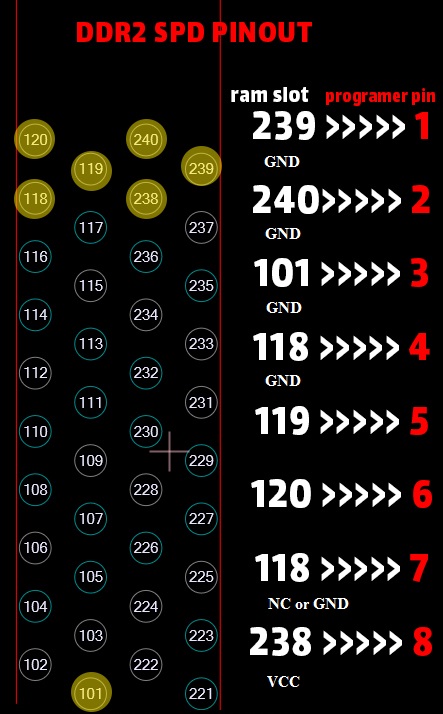

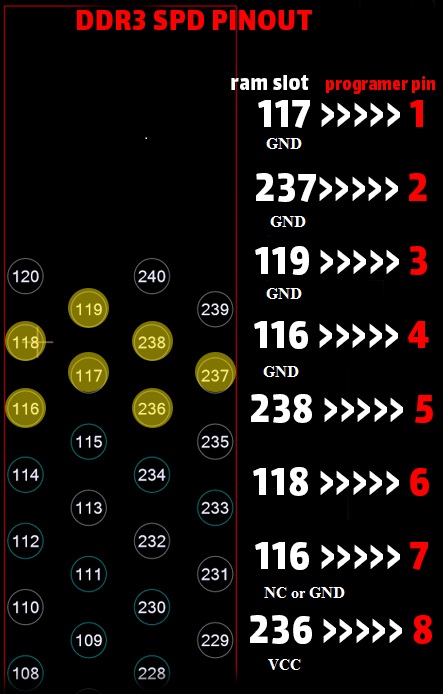

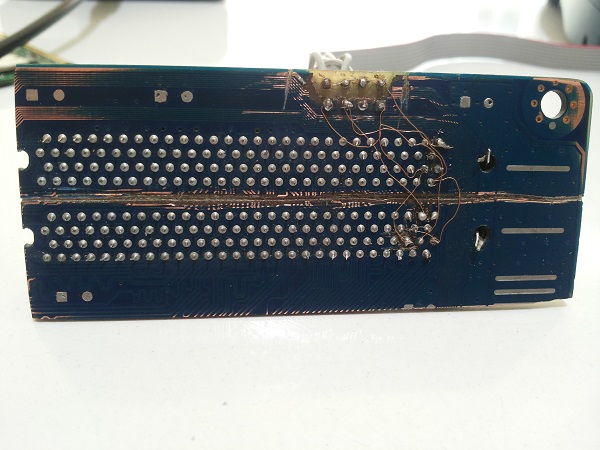

هم در DDR2 و هم DDR3 پایه های 1و2و3و4 به GND وصل میشه و پایه 7 رو نیاز نیست وصل کنی اگرم کردی به GND بزن بقیه پایه ها هم که تو عکس مشخصه.باید ارتباط پایه های اسلات رم رو با سایر پایه ها با خراش دادن اطراف آن از بین ببری.مثلا وقتی که پایه 8 پروگرمر رو به پایه 238 اسلات رم وصل میکنی باید اطراف پایه 238 رو عمیق خراش بدی تا ارتباطش با سایر پایه ها از بین بره .اگر مثل من از دوتا اسلات کنار هم استفاده کردی باید مابین دو اسلات رو هم از رو و هم از زیر خراش بدی تا هیچ ارتباطی با هم نداشته باشن.
در هر دو مدل موقع قرار دادن رم در اسلات باید از سمتی رم رو در اسلات جا بزنی که پایه 240 رم قرار داره.یعنی در DDR2 سمت کوچک رم و در DDR3 سمت بزرگ.



[izeh]

با سپاس فراوان از همکار گرامی.لطفا" اگه تونستید برای ddr4 و ddr5 هم نقشه pinout بزارید.با تشکر



[tearland]

اره میشه منم دارم رم ها رو بک آپ میگیرم



[amshirazy]

بسیار عالی.به زودی من هم میسازم و شروع به بک آپ گرفتن میکنم.



[Mortaza621]

سلام رم ddr2 با هم فرقی ندارند فایلشون به همدیگر میخورند



[Mortaza621]

پارت نامبر آیسی فلش داخل نرم افزار ch341 چک کنید ببین هست اگر باشه با ch341 میشود



[amshirazy]

سلام دوستان.من امروز تبدیل Ram DRR2 ساختم و تست کردم.با RT بک آپ گرفتم . دو تا مشکل دارم.

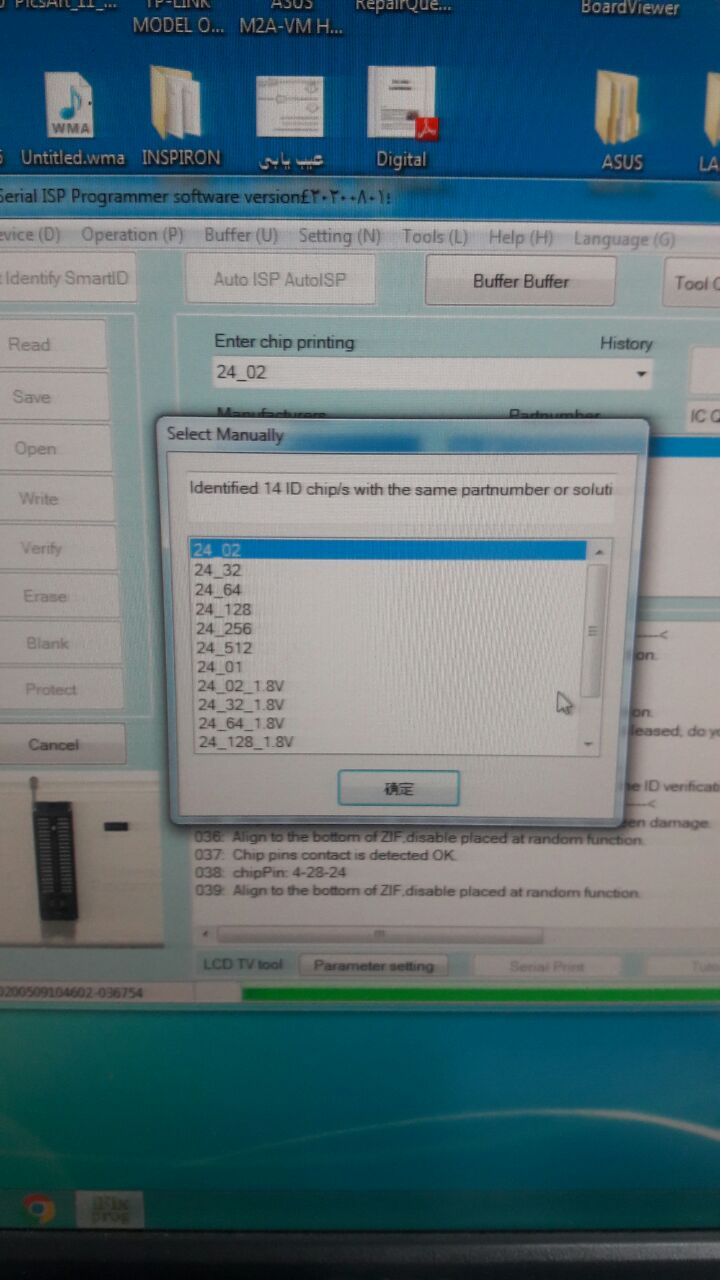

1-برای شناسایی آی سی از من شماره میخواد مثل عکس زیر


2-و یه فایل یک کیلو بایتی دخیره میکنه.این فایل درسته با این حجم؟

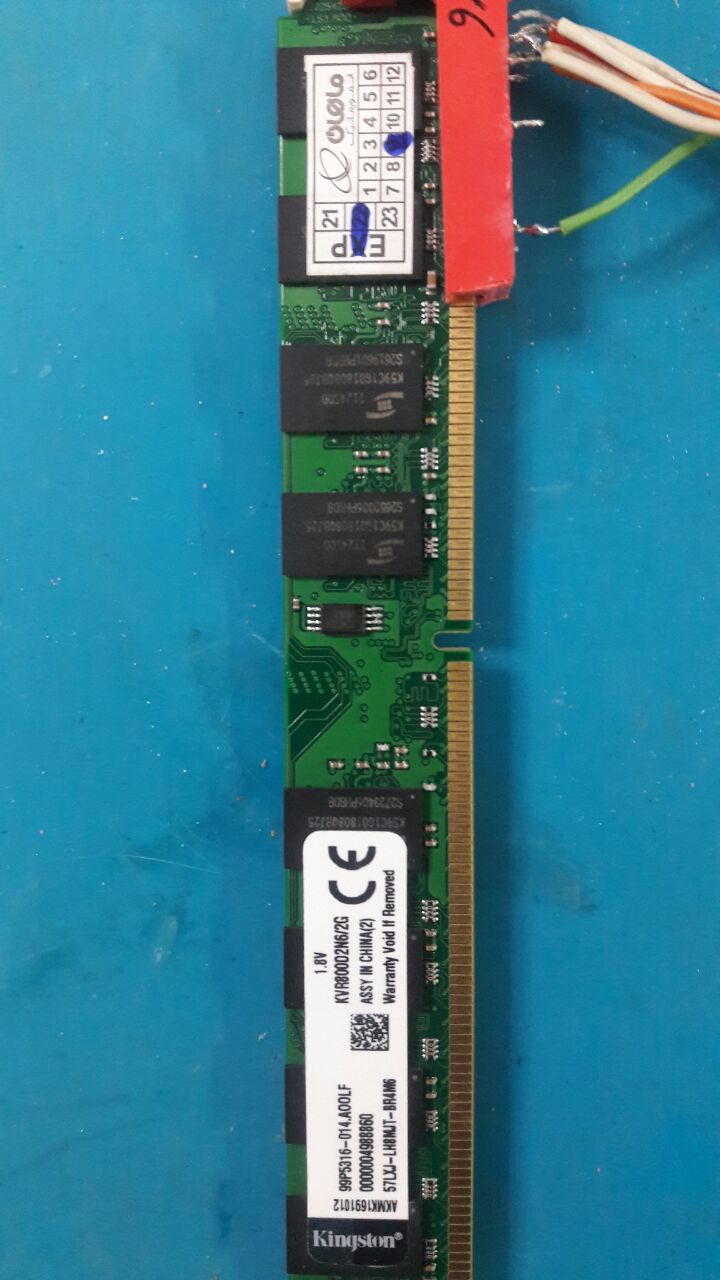

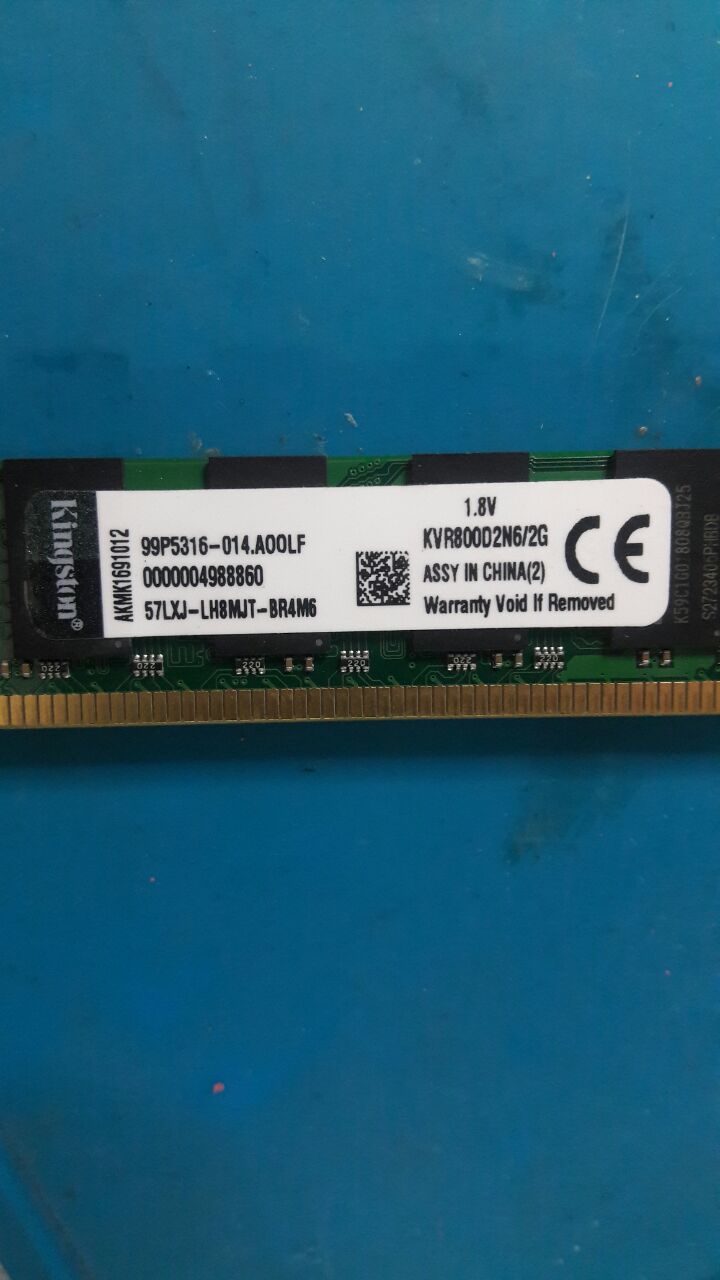

این هم عکس رم



[amshirazy]

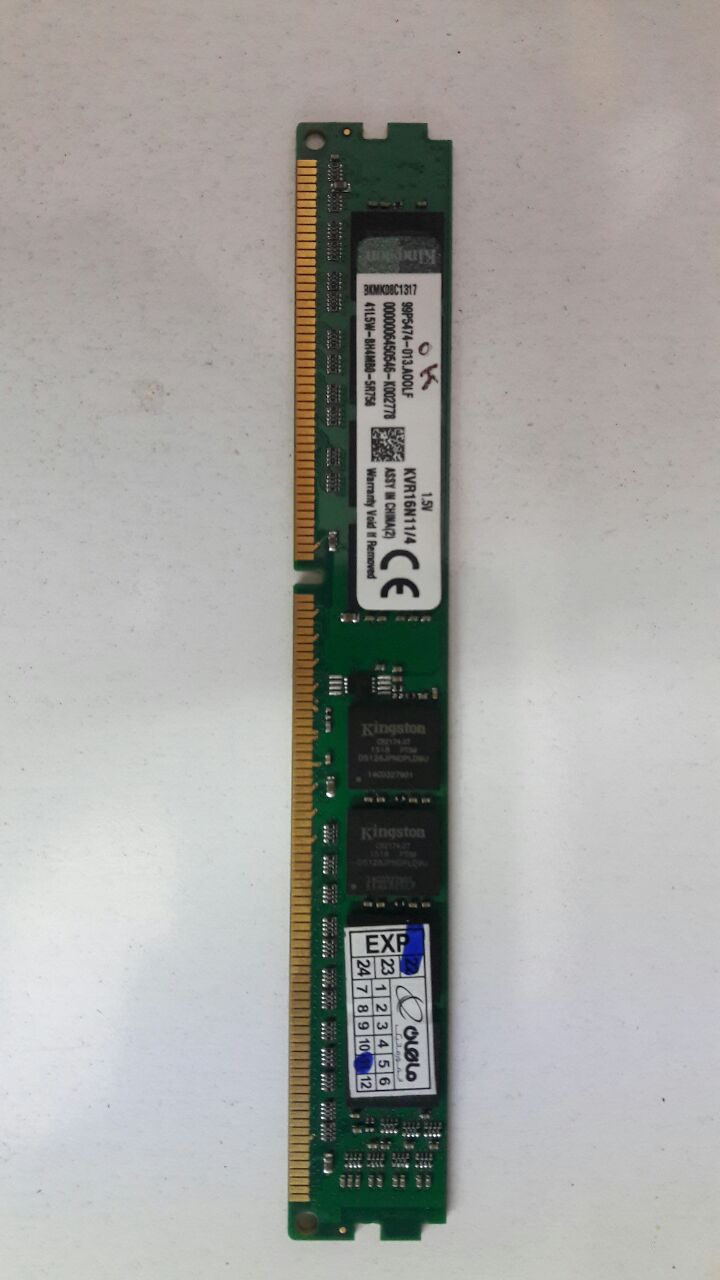

این رم DDR3 4 گیگ هم امروز بک آپ گرفتم



[amshirazy]

حتما نیاز به TNM هست ؟
با پروگرامر معمولی ها CH341 نمیشه ؟

از آنجاییکه اکثر آی سی فلش رم ها شماره AT24C02 است پس میشه.

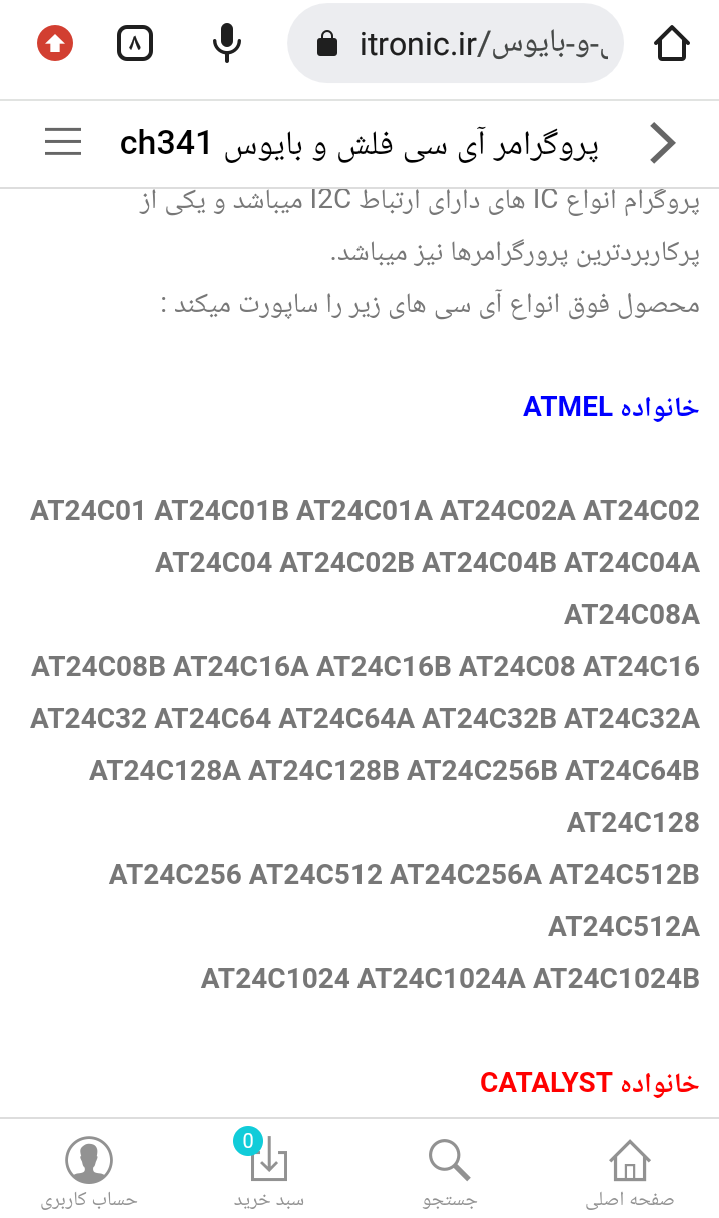

اینم از سایت برداشت کردم.عکس را ببینید.
