معرفي نرم افزار هاي الكترونيكي

[gadraj]

نرم افزار قانون اهم

با سلام :
اين هم از نرم افزار جالب و كامل محاسبات با قانون اهم :
دانلود كنيد حتما لذت خواهيد برد .
با تشكر .
موفق باشيد .



[gadraj]

اموزش طراحي فيبر چاپي با پروتيوس

با سلام :
و اين هم از اموزش كار با پروتيوس و شبيه سازي مدارات و طراحي مدار چاپي انها با ذكر مثالي از مدارات موجود در نرم افزار پروتيوس :
از منبع اصلي ان :
http://downloads.labcenter.co.uk/proteus7brochure.pdf
و همچنين ميتونيد خود نرم افزار را (ورژن 7 به بالا ) از لينك زير انتخاب و دانلود كنيد :
http://downloads.labcenter.co.uk/prodemo.exe نسخه دمو
http://www.labcenter.co.uk/index.cfm
با تشكر.
موفق باشيد :



[gadraj]

اموزش طراحي فيبر چاپي با پروتيوس

با سلام :
و اين هم از اموزش كار با پروتيوس و شبيه سازي مدارات و طراحي مدار چاپي انها با ذكر مثالي از مدارات موجود در نرم افزار پروتيوس :
از منبع اصلي ان :
http://downloads.labcenter.co.uk/proteus7brochure.pdf
و همچنين ميتونيد خود نرم افزار را (ورژن 7 به بالا ) از لينك زير انتخاب و دانلود كنيد :
http://downloads.labcenter.co.uk/prodemo.exe نسخه دمو
http://www.labcenter.co.uk/index.cfm
با تشكر.
موفق باشيد :



[gadraj]

نرم افزار اتم (فيزيك سه بعدي )

با سلام :
اين نرم افزار را اجرا كنيد (با كليك روي عناصر ساختارگرافيكي سه بعدي از انرا نمايش مي دهد ).
با تشكر.
موفق باشيد .



[gadraj]

یک نرم افزار ساده نقشه کشی و شبیه سازی (Electronic_Circuit_Shop_v2.04)

با سلام :
ان عده از دوستان که در حد مبتدی هستند و کار با نرم افزارهای پر حجم و سنگین الکتروبیکی و نقشه کشی را هنوز نمیتوانند کار کنند :
نرم افزار Electronic_Circuit_Shop_v2.04 با حجم کم خود دارای علایم و نمونه شکل های قطعات الکترونیکی و دیجیتالی را دارا میباشد که کار کردن ان مهارت زیادی هم نیاز ندارد دوستان دانلود کرده و به مهارت های خود بیا فزایند .
با تشکر.
موفق باشید .



[gadraj]

نرم افزار محاسبه ولتازخروجی با lm317

با سلام :
دوستان نرم افزاری براتون پیشنهاد میکنم که با یک کلیک ولتاز مورد نظر خود را توسط ای سی رگولاتور مشهور LM317 را بدست بیاورید حداقل ولتاز ورودی این ای سی باید حدود یک و هفت دهم ولت بیشتر از خروجی باشد و حداکثر ان طبق کاتالوگ ان حدود 18 ولت و نوعی تاپیکال (نوع مرغوب ) ان 30 ولت پیشنهاد شده است .در باکس بالایی ولتاز خود را محاسبه و در باکس پایینی جریان خروجی خود را بدست بیاورید . این هم لینک سایت منبع مربوطه در صورت نیاز ولی اف لاین کار میکند و مشگلی هم ندارد .
http://diyaudioprojects.com/Technical/Voltage-Regulator/
موفق باشید
موفق باشید .



[gadraj]

اموزش فارسي كامل نرم افزار مهم متلب

با سلام :
مقاله اموزش كامل و جامعي از نرم افزار(هم رديف يا بالاتر از اتوكد و پروتل ) گرافيكي و برنامه سازي الكترونيكي متلب بخصوص در pcl را به فارسي از دوست خوبم مشگي باف .......
دانلود فرماييد .
با تشكر .
موفق باشيد .



[gadraj]

امورش کار با نرم افزار 555

با سلام :
دوستان برای اشنایی بیشتر کار با نرم افزار 555 در این پست همراه من باشید :
ابتدا نرم افزار را از لینک زیر دانلود نمایید :

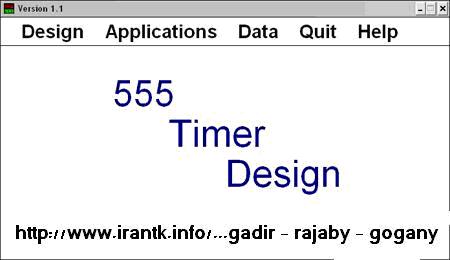

سپس ان را اجراکنید که ابتدا یک پیغام به شما می دهد که باید ان راOK نماییدسپس صفحه قوانین بالا می اید که باید انرا نیز تایید نمایید. بعد یک صفحه مانند عکس زیر ظاهر می شود :

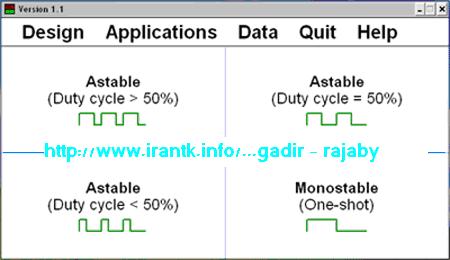

سپس برای ابتدایکار بر روی گزینهDESIGNکلیلک نمایید و صفحه ای به شکل زیر ظاهر می شود :

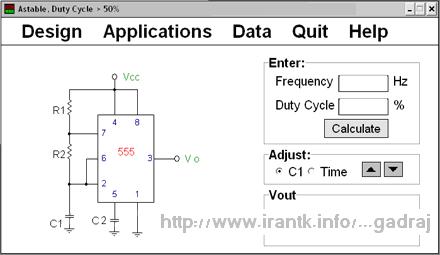

در این قسمت شما می توانید 4 حالت تولید پالس را انتخاب کنید. یکی از حالت ها این است که نیم سیکل مثبت و منفی پالس خروجی با هم برابر باشدحالت دیگر این است که مدت زمان نیم سیکل مثبت از مدت زمان نیم سیکل منفی بیشتر باشدحالت سوم بر عکس حالت قبل است و حالت 4 این است که به مدت زمان معینی در خروجی یک پالس ظاهر شود.در این جا یک حالت از 4 حالت را برای شما توضیح می دهیم که در این حالت نیم سیکل مثبت از نیم سیکل منفی طولانی تر است زمانی که این حالت را انتخاب کردید صفحه ای مانند صفحه زیر ظاهر می شود :

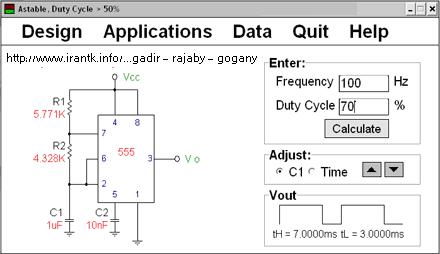

شما باید در قسمت FREQUENCY باید فرکانس خروجی مدارخود را وارد نمایید که باید مقدار داده شده بر حسب هرتز باشد سپس در قسمت DUTY CYCLE باید در صد نیم سیکل مثبت به منفی را وارد نمایید که در این حالت باید عدد وارد شده بیشتر از 50 باشدسپس دکمه CALCULATE را بزنید که مقادیر مقاومت و خازن نوشتی می شود و شکل موج خروجی نیز رسم می شود :

در صورتی کهمقدار مقاومت وخازن بدست امده به طور صحیح نمی باشد و یا شاید باید چند مقاومت سریکنید تا مقاومت بدست امده را درست نمایید می توانید با زدن فلش هایی که در بالای شکل موج و در وسط صفحه و در سمت راست قرار دارد می توانید مقدار مقاومت و خازن را عوض کنید تا به یک مقدار کامل برسید ...
یک تو ضیح : همانطور که میدانید ای سی 555 در الکترونیک به عنوان ای سی تایمر و تقریبا همه کاره یاد می کنند . از این ایسی می توان استفاده های زیادی نمود مانند یک مدار تولید کننده انواع پالس ها یا یک مدار چشمک زن و مدارمبدل dc به dc و خیلی مدار های دیگر که در این جا از همه انها نمیتوان نام برد . اگر شما بخواهیدبا ای سی 555 یک مدار چشمک زن بسازید به طوریکه LED به مدت 1 ثانیه روشن باشد و به مدت 3 ثانیه LED خاموش شود چه کار می کنید؟ در صورتی که فرمول های ای سی 555 را یاد گرفته باشید باید بعد از فرمول نویسی طولانی میزان خازن و مقاومت که باید به پایه های ای سی متصل نمایید را بدست اورید و سپس مدار راببندید و نتیجه را ببینید که این کار به وقت و حوصله زیاد نیاز دارد و در صورتی که فرمول ها را به خوبی بلد باشید می توانید از مدار جواب دلخواه را بگیرید و در صورتیکه مدار به خوبی جواب ندهد دوباره باید فرمول نویسی را انجام دهید.اما به کمک این نرم افزار در حدود 5 ثانیه می توانید مقدار خازن و مقاومت را که توسط نرم افزار حساب می شود را ببینیدو از ان استفاده کنید و...
با تشکر .
موفق باشید .



[gadraj]

نرم افزار محاسبه مقاومتهای led

با سلام :
در یک پستی دیدم کاربری نحوه محاسبه مفاومت برای چند led را درخواست کرده بودند خدمت دوستان نرم افزاری تقدیم میکنم که با پر کردن باکس های خالی نرم افزار به سهولت به خواست خودشان خواهند رسید فقط با یک کلیک امتحان کنید !!!!!!!!
با تشکر.
موفق باشید .



[gadraj]

PCB DESIGNER V1.5.4.rar

با سلام :
دوستان زيادي در سايت هستند كه مشگل تهيه PCB مدارات الكترونيكي دارند اين دسته از دوستان توصيه ميكنم كه نرم افزار جالب و كامل زير را با حجم كم حدود (2مگ ) دانلود كرده و سه سوت PCB مورد نياز خود را تهيه نمايند .
براي راهنمايي : شما نقشه مدار مورد نظر خود را وارد صفحه طرح نو كرده و با انتخاب قطعات مصرفي و سيم كشي اسان PCB خود را در پسوند پيشنهادي (پسوند هاي استاندارد چاپ ) ذخيره و استفاده نماييد .
البته براي مدارات پيشرفته و پيچيده ميتونيد از لينك زير ورژن بالاتر با حجم حدود 10 مگ را نيز دانلود و كامل بهره ببريد (توصيه ميشود كاربرانيكه با ويندوز ويستا كار ميكنند لينك دومي را انتخاب كنند ) :
1= ويندوز ايكس پي :
http://web7.topchoice.com/%7Ereifel/ExpressPCBSetup.exe
2= ويستا :

http://web7.topchoice.com/%7Ereifel/ExpressPCBSetup.exe

با تشكر .
موفق باشيد .
