مشکل: مشگل در برق رسانی شارژر لپ تاپ E1-572G

[farzad_yousefi]

چک خازنهای smd زیر و اطراف چیپ با گراند . ببینید هر دو طرف بوق میزنن یا نه

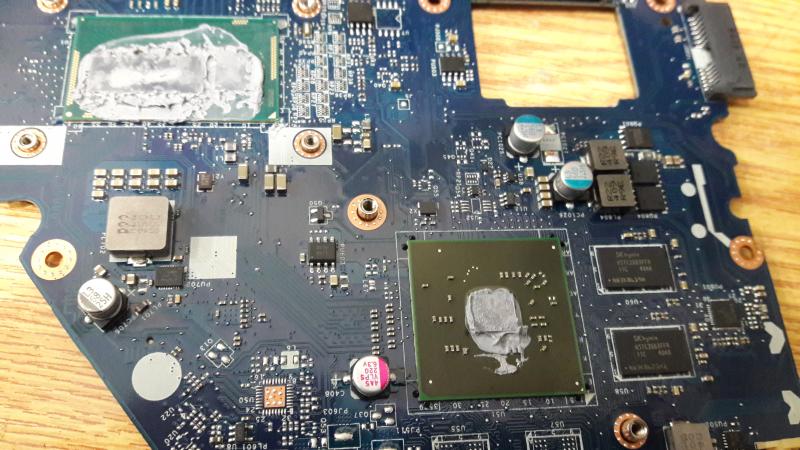

من هیت سینکو باز کردم فکر کنم به چیپ دست نزدن و ال سی دی رو تعویض کردن



اکثرا بوق میزنه بعضی هاشم عدد 700 یا 600 رو نشون میده



[NPTiak]

سلام دوست عزیز،
هر دو طرف خازنها با گراند بوق میزنن؟ اونهایی که بوق میزنن چه عددی رو نشون میدن؟

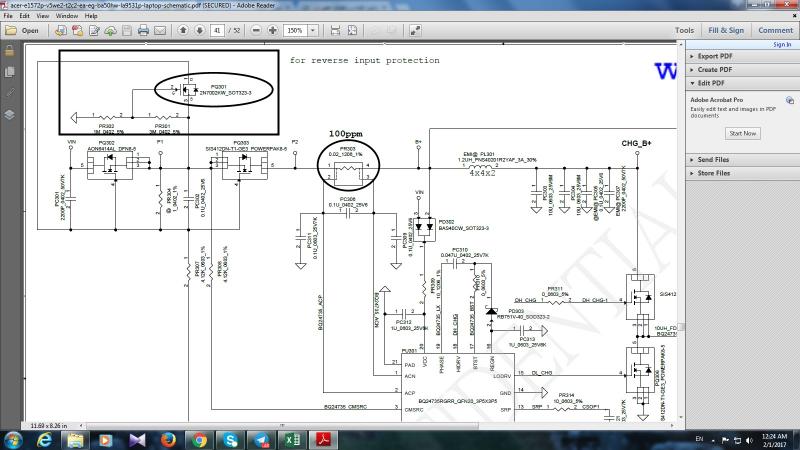

طبق تصویر زیر از شماتیک بورد شما، ماسفت های PQ302 و PQ303 رو تست یفرمایید ببینید سالم هستند یا خیر؟ با گراند شورت هستند یا خیر؟



[farzad_yousefi]

سلام دوست عزیز،
هر دو طرف خازنها با گراند بوق میزنن؟ اونهایی که بوق میزنن چه عددی رو نشون میدن؟
طبق تصویر زیر از شماتیک بورد شما، ماسفت های PQ302 و PQ303 رو تست یفرمایید ببینید سالم هستند یا خیر؟ با گراند شورت هستند یا خیر؟

مشاهده فایل‌پیوست 141366

با سلام اونایی که بوق میزنن اکثرا عدد 25/. یا 66/. رو نشون مدن اونایی هم که عدد نشون میدن عددشون 313 یا 400 یا 700 هست البته اکثرا بوق میزنن بجز چنتاشون


راستی میشه اون 2 تا ماسفت هارو روی برد مشخص کنید تا تستشون کنم ممنون



[NPTiak]

با سلام اونایی که بوق میزنن اکثرا عدد 25/. یا 66/. رو نشون مدن اونایی هم که عدد نشون میدن عددشون 313 یا 400 یا 700 هست البته اکثرا بوق میزنن بجز چنتاشون


راستی میشه اون 2 تا ماسفت هارو روی برد مشخص کنید تا تستشون کنم ممنون

سلام دوست عزیز،
این اعدادی که فرمودید به معنای اتصال کوتاه نیست، اون ماسفت ها هم کنار جک شارژ هستند،پشت یا روی بورد، از روی شماره هایی که کنارشون روی بورد قید شده میتونید پیداشون کنید
موفق باشید



[mosaffa]

سلام
میتونید سلف مربوط به گرافیک رو از مدار خارج کنید و ببینید ولت بالا میاد یا خیر.



[farzad_yousefi]

سلام pq302 ان چنل هست و یک گیت داره و درین رو با پراپ سیاه وقتی میزنم به سورس بوق میزنه و عدد صفر میده و وقتی به گیت میزنم عدد 100 میده و بوق نمیزنه ایا ماسفت سالمه یا خراب



[farzad_yousefi]

طبق جدولی که دوست خوبم امید داده http://www.irantk.ir/irantk83872/مراحل 2 و 3 اشتباه هست و در مرحله 2 یعنی وقتی سیم قرمز وصل میشه به درین و مشکی به سورس مولتی متر بوق میزنه

و در مرحله 3 هم سیم مشکی رو وقتی میزنم درین و قرمز رو میزنم به سورس باز هم بوق میزنه ولی مرحله 1 و چهار اوکی هست ایا ماسفت سالمه ؟؟؟؟؟؟

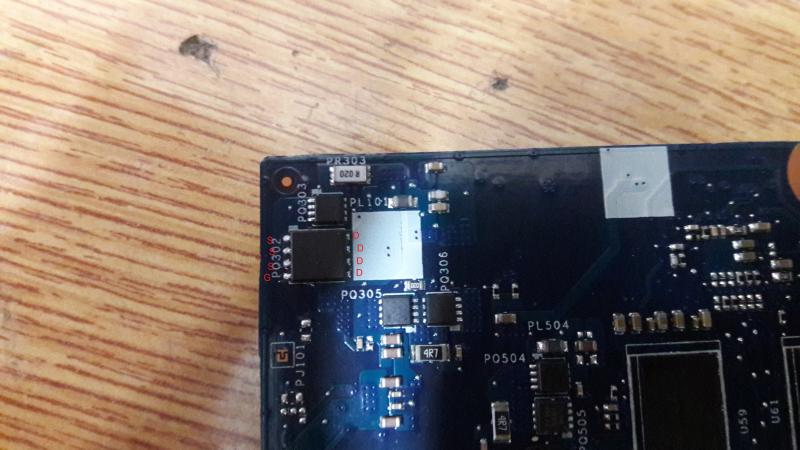

اینم عکس از روی برد و ماسفت pq302 و تفکیک به صورت درین گیت و سورس


دوستان ماسفت pq303 رو تست کردم چهار روش طبق جدول اوکی بود و هر 4 روش روی ماسفت جواب داد ایا میشه گفت مشکل از ماسفت pq302 هست چون مرحله 2 و 3 روش جواب نمیده . به نظرتون اگه ماسفت 302 رواز روی برد برداره باعث میشه شارژ نخوابه

نظر دوستان چیه ؟؟؟؟؟؟؟؟؟؟



[mosaffa]

سلام
مهندس عزیز هر مسیری که باعث خوابیدن ولت تغذیه میشه اهم ناچیزی نسبت به زمین داره .در بعضی مواقع که خازنها شرت هستن میشه از منبع تغذیه امپر بالا استفاده کرده و با وصل کردن اون قطعه ای که داغ میشه و مشکل داره رو شناسایی کرد.گزینه اول تست اهمی مسیری که شک دارید نسبت به زمین راه میده.ولت اون نقطه رو تشخیص بدید و از منبع بیرونی امپر بالا استفاده کنید.اگر چند ولت پایینتر هم دادید مهم نیست فقط قطعه ای که بهش شک دارید رو مراقب باشید حرارتش خیلی بالا نره.
ماسفت ها رو اگر سریع پربل های ولتمتر رو جاهشون رو عوض کنید برای تست بدلیل ذخیره ولتاژ در حالت تست دیود بوق میزنه که خطا هست.
در کل برای خطی که باعث خوابیدن ولت میشه باید یک به یک مسیرهای منتهی به اون آزاد بشه تا بشه محدوده ایراد رو کوچک کرد.



[mosaffa]

اقا فرزاد وقتی اداپتور رو وصل میکنی و ولت میخوابه باید تمام مسیرهای که مسیر 19 ولت رفته رو تفکیک کنید از هم.الان با این شرایط اهم مسیر ورودی تغذیه باید نسبت به زمین نزدیک صفر باشه.
