مشکل پاور با آی سی ka7500 و ترانزیستور 13009

[esipooli]

سلام
یه منبع تغذیه سوئیچینگ با آی سی KA7500BD و ترانزیستور 13009 واسه من اوردن که ترانزیستورش به علاوه مقاومت روی پایه ی بیس ترکیده
این قطعات رو که تعویض میکنم باز هم میترکن.
میتونید راهنمایی کنید مشکل از کجاست؟



[MAHMOODI]

سلام
خازن های قسمت ورودی را عوض کن
قبل از نصب ترانزیستور شکل موج پایه بیس را چک کن اگر اسکوپ داری
عکسی از برد اپلود کن که بهتر بتونم راهنمایی کنم



[esipooli]

سلام
خازن های قسمت ورودی را عوض کن
قبل از نصب ترانزیستور شکل موج پایه بیس را چک کن اگر اسکوپ داری
عکسی از برد اپلود کن که بهتر بتونم راهنمایی کنم

منظورتون کدوم خازن هاست؟
قسمت فیلتر emi یا خازن های صافی؟

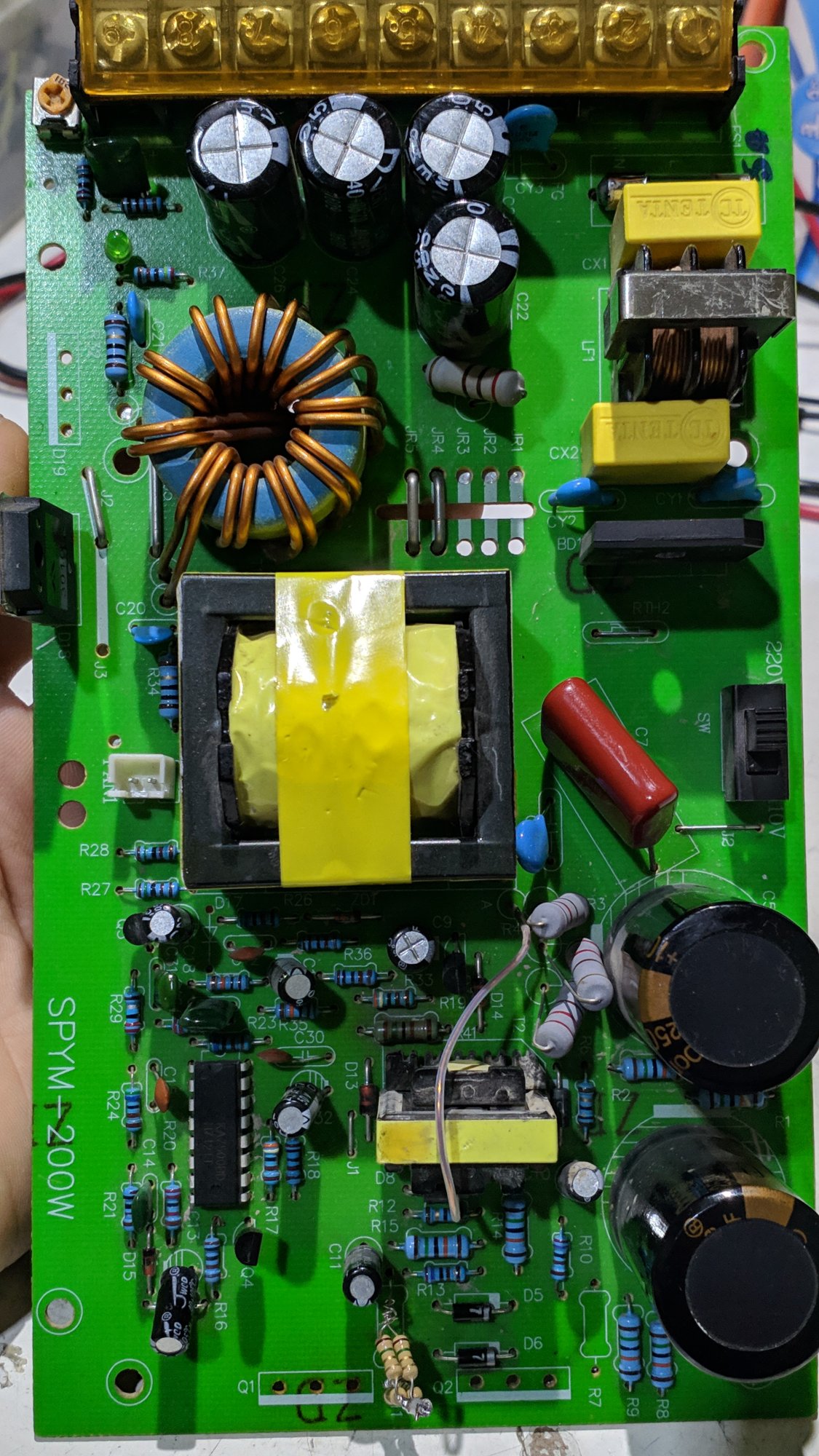

(مقاومت R7 مقدارش ۱/۵ اهم هست)



[electronium]

(مقاومت R7 مقدارش ۱/۵ اهم هست)

چرا مقاومت وات پایین رو انتخاب کردی و چرا دو تا 1.5 رو سری کردی؟



[esipooli]

۱.۵ اهم نیم وات پیدا نکردم
¼ وات سری/موازی استفاده کردم که نیم وات بکشم



[esipooli]

خازن های صافی رو عوض کردم. از ۴۷۰ میکرو به ۳۶۰ میکرو رسیدن بودن. الان ترانزیستور جدید بذارم مشکل حل شده؟



[electronium]

۱.۵ اهم نیم وات پیدا نکردم
¼ وات سری/موازی استفاده کردم که نیم وات بکشم

مشکل سوختن دقیقاٌ همین جاعه نمیشه دیگه باید مقادیر و توان خودشو بزنید...تطبیق توان سری موازی در مقاومت اینطوری نیست



[Navid-Aref]

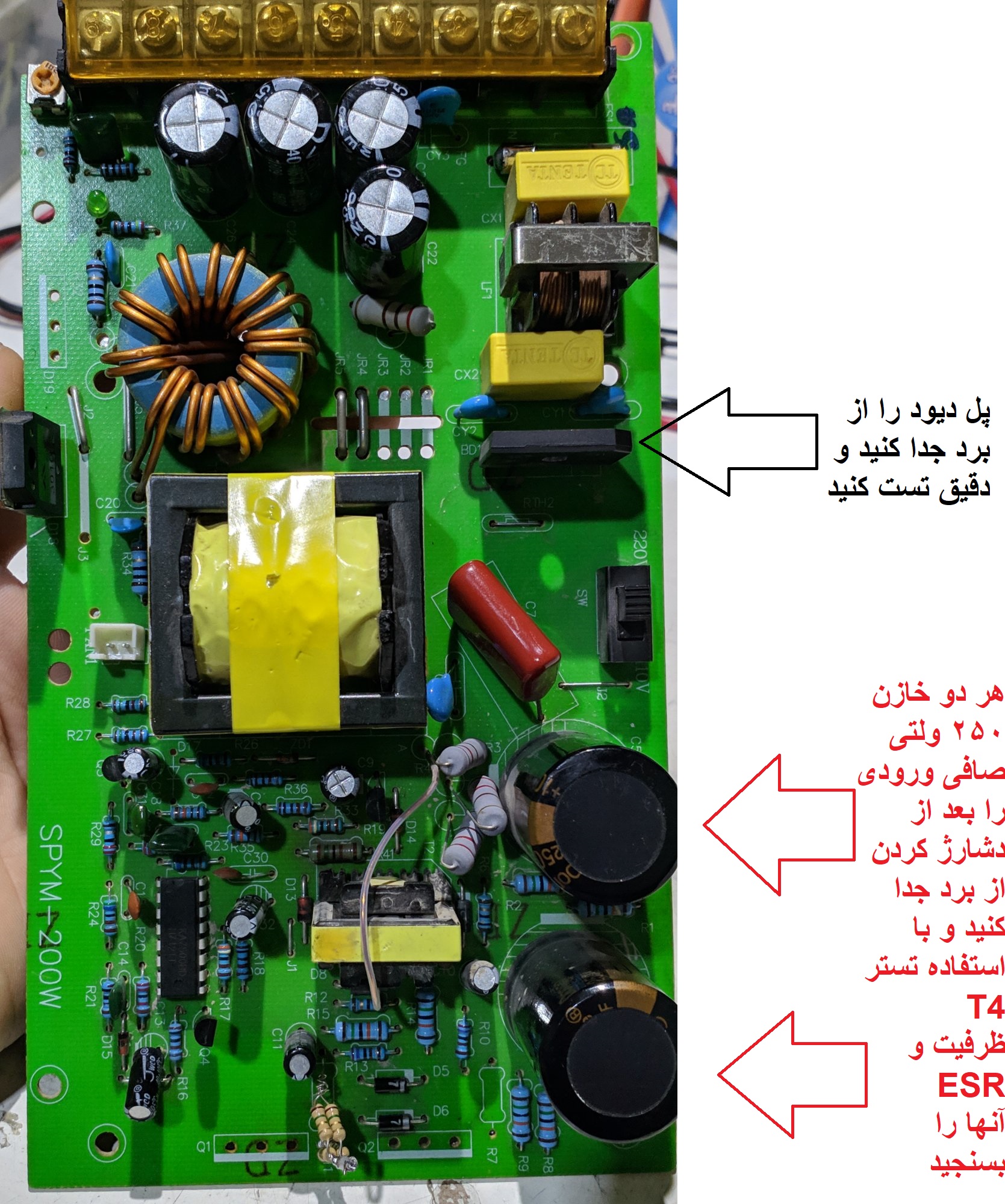

درود. اول از همه حتما در مسیر برق ورودی از لامپ تست استفاده کنید تا مجدد دچار خسارت نشید. بعد از آن هم حتما پل دیود رو از برد جدا کنید و دقیق تست کنید چرا که خرابی آن می تونه دلیل مشکل باشه. بعضی وقت ها دو پایه AC ورودی پل دیود سالم نشون میده ولی بین یکی از پایه های مثبت و منفی خروجی با AC ها نشتی پیدا میکنه.



[جمشيدا]

درود

شماره مدل پاور را ننوشتید

این پاور خروجیش چند ولت و چند آمپر هست



[mohammadhadi]

سلام
همه خازن های شیمیایی قسمت گرم مدار را بررسی کنید .اونا هم مشکل پیدا می کنند
