سلام ببخشید شرمنده فرصت نکردم تا الان بیام جواب بدم
مقاومتهای اصلی نمونه گیر ۱۰ کیلو و ۲ کیلیو بودند و در مسیر تغذیه اپتوکوپلر یه مقاومت ۱۰۰ اهمی هست که بنده به اشتباه مقاومت نمونه گیر رو به جای ۲ کیلو ۲.۶ کیلو گذاشته بودم و از همه مهمتر مقاومت تغدیه اپتوکوپلر رو رو هم ۱ کیلو گذاشته بودم و این مقاومت نمیذاشت اپتوکوپلر روشن بشه و وقتی ۱۰۰ اهم رو جایگزین کردم شروع کرد به سوزوندن ترانزیستور و آی سی..
درود
به تحلیل نیاز ندارم فقط پاسخ سوالاتم را بده البته اگه میخوای علاوه بر پاسخ سوالات . تحلیل کنی اشکال نداره.
اما بجای پاسخ سوالات ، تحلیل کردی.
مجددا سوال میکنم دو مقاومت نمونه‌گیر قبلی و فعلی چند اهم بوده.؟
اگر مقاومت سری با دیود کوپلر از 1 کیلو به 100 اهم تغییر داده باشی باید بهتر کار کنه و ولتاژ کمتری تولید کنه نه بیشتر .
به هیچکدام از سوالاتم پاسخ ندادی و حس ندارم دوباره تایپ کنم ، پست قبل را مطالعه کن و به کلیه سوالاتم پاسخ بده.
احتمالا کوپلر سوخته.
اگه میتونی کوپلر را تست کن.
چه مقاومت دیگری تغییر دادید؟
آزمایش زیر را انجام بده

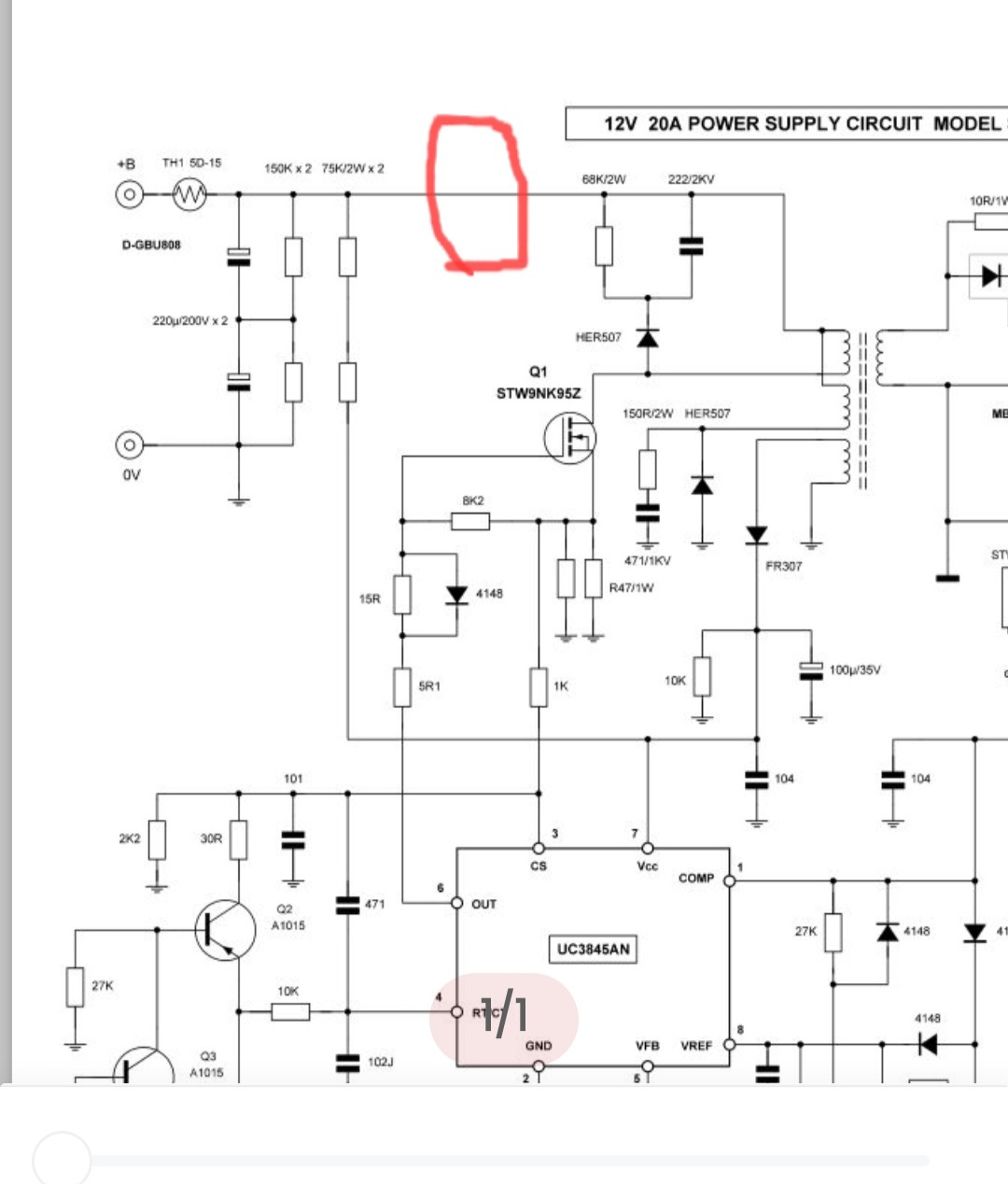

۱- لامپ را در محل کادر قرمز که کشیدم نصب کن ولی یک سیم لامپ را قطع کن
۲- کلگتور امیتر کوپلر را شورت کن .
۳- حالا تغذیه را به برق بزن که خازنهای بزرگ شارژ بشه و برق را قطع کن و دیگه تا آخر آزمایش به برق متصل نکن.
۴- حالا یک ولتمتر به خروجی متصل کن و لامپ سری را متصل کن و همزمان ببین ولتاژ خروجی صفر ولت است؟
۵- اگر صفر ولت بود حالا شورتی کلکتور امیتر کوپلر را آزاد کن و همزمان چشمت متوجه ولتمتر باشه ببین ولتاژ خروجی یک لحظه تولید میشه؟
بجز یکلحظه در بند ۳ دیگه تغذیه را به برق متصل نکنی.
ممکنه ولتاژ در خازن بزرگ ذخیره بمونه لذا بعد از آزمایش با یک مقاومت ۲ کیلو تخلیه کن که اذیت نکنه.
اگه میخوای خسارت جدیدی نبینی بدون اطلاعم کار دیگری نکن.
اگر بجای کلکتور امیتر کوپلر اشتباها کاتد آند را شورت کنی فت درجا میسوزه.
سپاس
