مشکل عجیب در پاور

[reza_wvee]

با سلام، اگر دقت در مدارات قدیم و جدید پاور داشته باشیم در مدارات قدیم ترانس E25 وجود داشت ولی در نسلهای بعدی آن ترانس حذف شده و بجای آن از دو سیم ارتباطی استفاده شده است بنظر من آن ترانس را حذف کن و با دو تکه سیم جای پایه های آن را به طبقه بعدی ارتباط بده موفق باشید.

با سلام خدمت شما فرمایشات کاملا درسته ولی ترانس تعویض شد و مشکل برطرف نشد///



[amin_rezvani]

ترانزیستور های روی هیت سینک اول هستند را از روی برد جدا کن و با اهمتر تست بگیرید
شاید مشکل از این ترانزیستور ها باشد درضمن شما اپتوکوپلر را هم تست گرفته اید یا نه ؟
نتیجه را اعلام فرمایید تا در صورت امکان بتوانم کمکتان کنم
درضمن آیا پاور شما سلکتور 110 و 220 دارد ؟ یا انیکه شما ورودی 220 ولت را به 110 وصل می کنید ؟



[fzdbahramii]

با سلام برای حل این مشگل باید دیودهای شاتکی مربوط به ولتاژ 12 و 5 را چک کنید و با نوع آمپر بالاترش تعویض کنید . مقاوت وات بالا نزدیک به خازن های صافی ولتاژ 12 و 5 را کنترل کنید.



[reza_wvee]

ترانزیستور های روی هیت سینک اول هستند را از روی برد جدا کن و با اهمتر تست بگیرید
شاید مشکل از این ترانزیستور ها باشد درضمن شما اپتوکوپلر را هم تست گرفته اید یا نه ؟
نتیجه را اعلام فرمایید تا در صورت امکان بتوانم کمکتان کنم
درضمن آیا پاور شما سلکتور 110 و 220 دارد ؟ یا انیکه شما ورودی 220 ولت را به 110 وصل می کنید ؟

با عرض سلام ترانزیستورهای هیت سینگ اول روی برد تست شدند و مشکلی ندارن اپتوکوپلر هم تعویض شده pc817 ولی مشکل برطرف نشد پاور هم سلکتور 110 نداره و فقط 220 هست و وقتی که به جای برق 220 از 110 استفاده میشه به درستی کار میکنه و زیر بار کم نمیاره

با سپاس

با سلام برای حل این مشگل باید دیودهای شاتکی مربوط به ولتاژ 12 و 5 را چک کنید و با نوع آمپر بالاترش تعویض کنید . مقاوت وات بالا نزدیک به خازن های صافی ولتاژ 12 و 5 را کنترل کنید.

روی برق 110 به درستی کار میکنه در مورد مقاومتهای وات بالا یکیش تعویض شده و فقط یکیش مونده که اونم تعویض میکنم و نتیجه رو اعلام میکنم

درود



[jac]

سلام
2تا ترانزیستورc945بین اولیه و ثانویه رو باز کنید و چک کنید
دیود خروجی را بدون تست تعویض کنید



[reza_wvee]

سلام
2تا ترانزیستورc945بین اولیه و ثانویه رو باز کنید و چک کنید
دیود خروجی را بدون تست تعویض کنید

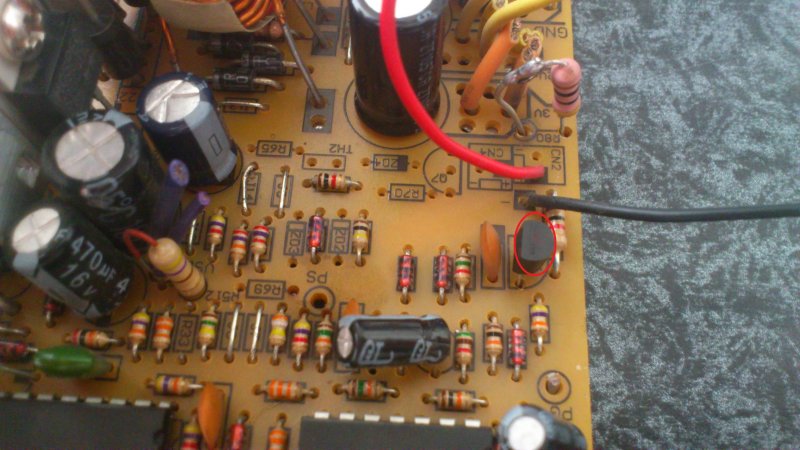

با عرض سلام خدمت شما دوست عزیز بله همین طور بود که فرمودید مشکل از ترانزیستور c945 k421 بود که روی برد سالم نشون میداد و وقتی بیرون کشیدم دیدم یک طرف راه نمیده که توی عکس مشخص کردم بسیار متشکرم از شما و تمام دوستانی که ما رو تا اینجا راهنمایی کردن انشالله بتونیم جبران کنیم

یا حق



[hojjatdavoud]

باسلام من یه پاور تقریبا شبیه همین دارم که تو ورودی دوتا 13007و یکpc3150داره همه چی ظاهرا درسته ولی روشن نمیشه اتفاقی نوک هویه به یکی از پایه های ترانزیستور 3150 خورد و روشن شد بازهم وقتی ریستارت میکنم هویه را به همان پایه میزنم روشن میشه کمک میکنید؟



[reza_476]

با سلام pc3150 زاتعویض کن.



[reza2195]

سلام.در بعضی از پاور ها مدار اپتو وشانت 431 در مسیر 5 ولت خروجی قرار گرفته است. بهتر است اول مصرف کننده ای در مسیر 5ولت خروجی قرار داده تا اصلاح افت ولتاژ صورت پذیرد ؛سپس لامپ 12 ولتی را به 12 ولت خروجی متصل کنید.
