مشکل سوختگی برد هارد مکستور

[مهدی امجدی]

با درود
دوست گرامی اون مداری که قطع شده را به وسیله سیم نازک اتصال دهید و با دقت لحیم کنید اگر به آی سی های دیگر آسیب نرسونده باشد درست میشود
موفق باشید
​



[imanfc]

آقای امجدی شرمنده
چطوری اون قسمتی که قطع شده رو با سیم لحیم کنم میشه توضیحات کامل تری بدید یعنی از خازنی که کنارش سیم بکشم



[imanfc]

آقای امجدی بیزحمت راهنمایی میکنید



[saeed2041]

دوست عزیز مدار قطع شده را با سیم لاکی باید اتصال دهید.



[مهدی امجدی]

آقای امجدی بیزحمت راهنمایی میکنید

با درود خدمت دوست گلم
کاری ندارد - با دقت اون قسمتی که قطع شده را شناسایی کنید و به کمک یک سیم نازک و با قلع اون قسمت قطع شده را اتصال دهید
موفق باشید
​



[imanfc]

آقای امجدی سلام

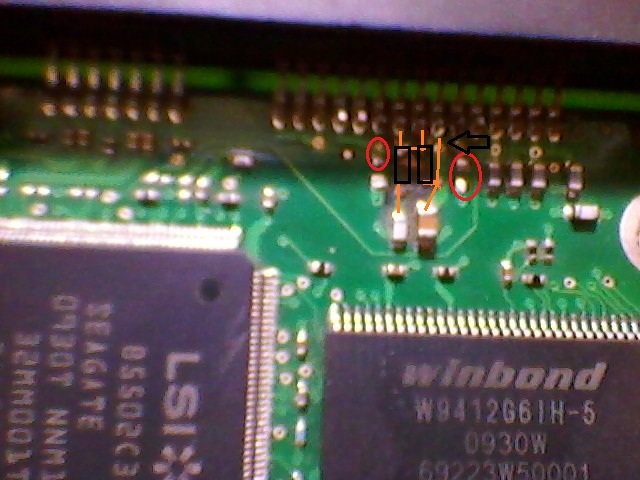

من طبق تصویر سیم لاکی کشیدم اما بازم درست نشد اون دو تا دایره که جاشون مقاومت smd گذاشتم او خط تای نارنجی هم سیم لاکی کشیدم و دو تا مقاومت smd جای مستطیل مشکی گذاشتم فقط اونجایی که با فلش مشخص کردم که مدار تموم میشه باید چکار کنم



[Sina_Browser]

سلاممنم هفته پیش دقیقا همین مشکل سوختگی یه هارد رو داشتمباز کردم دیدم یه دیود داره که اون سوخته بود و این قسمت برق ورودی هم دقیقا مثله این هارد شما سوخته بودمقاومت ها هم کلا داغون شده بودنجای دوتا مقاومت رو با لحیم به هم چسبوندم مشکلم حل شدموفق باشید



[imanfc]

آقا سینا سلام
همانطور که تو عکس مشخص مشاهده می کنید جای دو تا مقاومت روی برد کاملا از بین رفته چطوری لحیم کنم



[imanfc]

آقای امجدی خستتون کردم اما شرمنده طبق عکس بالا راهنمایی می کنید



[Sina_Browser]

شما میتونید از پایه اضافیه قطعاتی مثله مقاومت استفاده کنید
یا یه تیکه سیم مسی
ولی باید خیلی خیلی خوب دقت کنید
لبته اگه تونستم یه عکس از برد هاردی که درست کردم رو برات بزارم
