مشکل سوختن المنت هيتر هواي گرم !؟

[m-amirreza]

با سلام


دوست عزيز نيازي به تصوير و كار اضافي نيست

ببينيد شما دو تا سيم داريد كه به سيم پيچ المنت هيتر رفته در سر راه يكي از اين سيم ها دو عدد ديود( 1n4007 يا ...)به طور سري قرار بديد .اگر حرارت خيلي كم شد يكي را حذف كنيد.

تذكر :ديودها رو برعكس بزنيد هيتر اصلا روشن نميشه

موفق باشيد

با تشکر از شما دوست عزیز
راهنمایی شمارو انجام دادم و تا به حال به این نکته توجه نکرده بودم به محض اینکه من دستگاه رو روشن میکنم ودر حالی که همه درجه های دستگاه در حالت بسته و صفر هست متأسفانه درجه حرارت شروع به بالا رفتن میکنه و المنت داغ میشه و درجه به نهایت میرسه..:sadwalk:



[tahasat]

از دیود پر وات استفاده کن .



[m-amirreza]

از دیود پر وات استفاده کن .

با تشکر از شما دوست عزیز.مثلاً از چه دیودی؟لطف میکنین مقدارش رو هم بگین؟



[tahasat]

اینکه شما فرمودید وقتی تمام درجه ها در حالت صفر و بسته است باز هم حرارت زیادی تولید میشود این به این معناست که یا شما از دیود های شیشه ای 1n4148 ریز استفاده کردید یا مقدار دیود شما به نسبت ولتاژ دستگاه کم بوده و دیود در حال هدایت میباشد . و یک احتمال دیگر اینکه هر دو دیود را در یک جهت می باشد . پس شما ابتدا جهت یکی از دیود ها را عوض کنید و نتیجه را بررسی کنید . و یا از دیودپر وات 1n5408استفاده کنید.



[يان]

با سلام


دوست عزيز دو سیم المنت را که دنبال کنید به قطعه سه پایه بنام تریاک که روی رادیاتور قرار دارد می رسید اگر با اهم متر آنرا امتحان کنید باید با توضیحاتی که داده اید اتصال کوتاه شده و هیتر با آخرین حرارت کار میکند که با تعویض آن با تریاک مشابه مثل BT136 ایراد شما برطرف می شود . به امید موفقیت .



[prosoft]

سلام دوستان . میخواستم بدونم کسی میدونه محدوده حداقل و حداکثر ولتاژ خروجی که روی المنت هیتر میره باید چند باشه؟ ممنون میشم.. یعنی وقتی المنت رو جدا کنم و از سیم هایی که محل اتصال به المنت هست ولتاژ بگیرم باید روی دمای کم چند باشه و روی دمای زیاد چند...ممنون میشم



[rabeizadeh]

سلام بستگی به مدلها دارد ولی در اکثر ولتاژ بالاها در حدود 100 ولت تا 210 ولت است که فرکانس آن در حد کیلو هرتز است.
در مورد دوستمان در شهرستان عرض کنم که قطعاتی که روی برد شما است (نه قسمت ال سی دی دار) چند تا تریاک است که باید تست کنی
bt136 یا bt134 و BTA 08 یا BTA12 یا BTA16 هستن و چند رگولاتور 79L05 و 78L05 و.. مقاومت های اطراف تریاک سوخته را هم چک کن.



[رضارحیمی]

با سلام خسته نباشید بنده یک هیتر گرداک 952 دارم که خروجی پمپ بادش کار میکنه اما از شیلنگ خارج نمیشه می خواستم بدونم این ایراد مربوط ب کدوم قسمت مدار می شود دو تا تریاک BTA08 اونم تست کردم اتصال نداره ولی عددش خیلی پایینه یعنی با تعویض ان مشکل حل میشه



[mehdidelta]

با عرض سلام

من ی هیتر GORDAK 852 دارم که در برد قسمت عقب هیتر چند عدد مقاومت سوخته .. حال میخواستم از اساتید محترم کسی هست نقشه مدار داشته باشه .. با تشکر ..



[AMD]

با عرض سلام

من ی هیتر GORDAK 852 دارم که در برد قسمت عقب هیتر چند عدد مقاومت سوخته .. حال میخواستم از اساتید محترم کسی هست نقشه مدار داشته باشه .. با تشکر ..

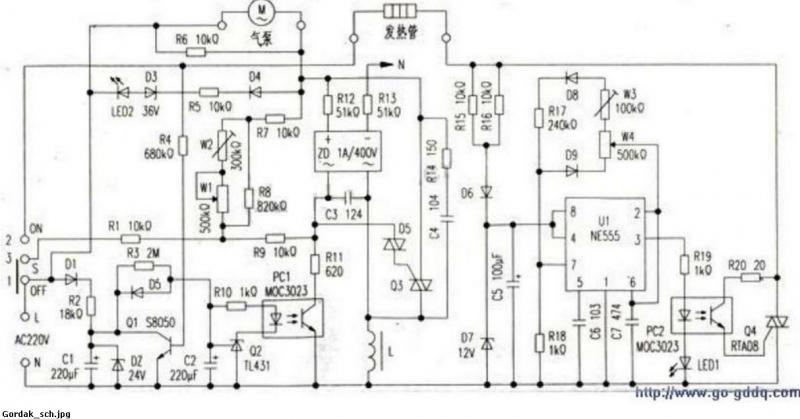

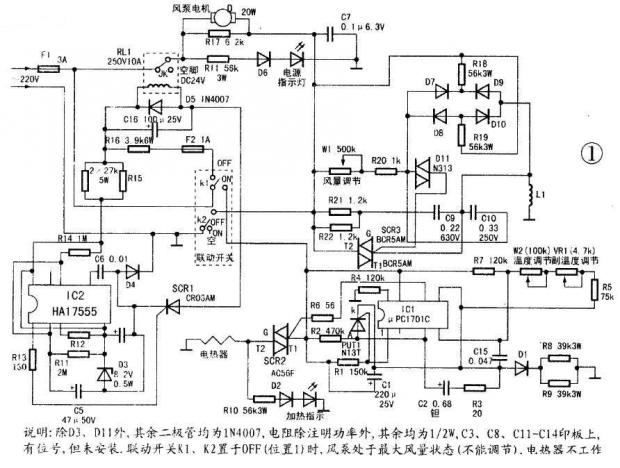

این نقشه را مطابقت بده با بردت اگر درست بود . مقدارشون هم نوشته
