مشکل: مشکل در خروجی پاور صنعتی 30امپر و 10 امپر

[eshahnazi]

دو خازن طبقه اول یعنی بین ترانزیستور قدرت و چوک کوچک که فکر کنم 50 ولت 4.7 میکرو هستند تعویض کنید.
بین چوک کوچک و بزرگ، دو عدد ترانزیستور و دو عدد زنر 30 ولتی هستند تست کنید.



[mapmap]

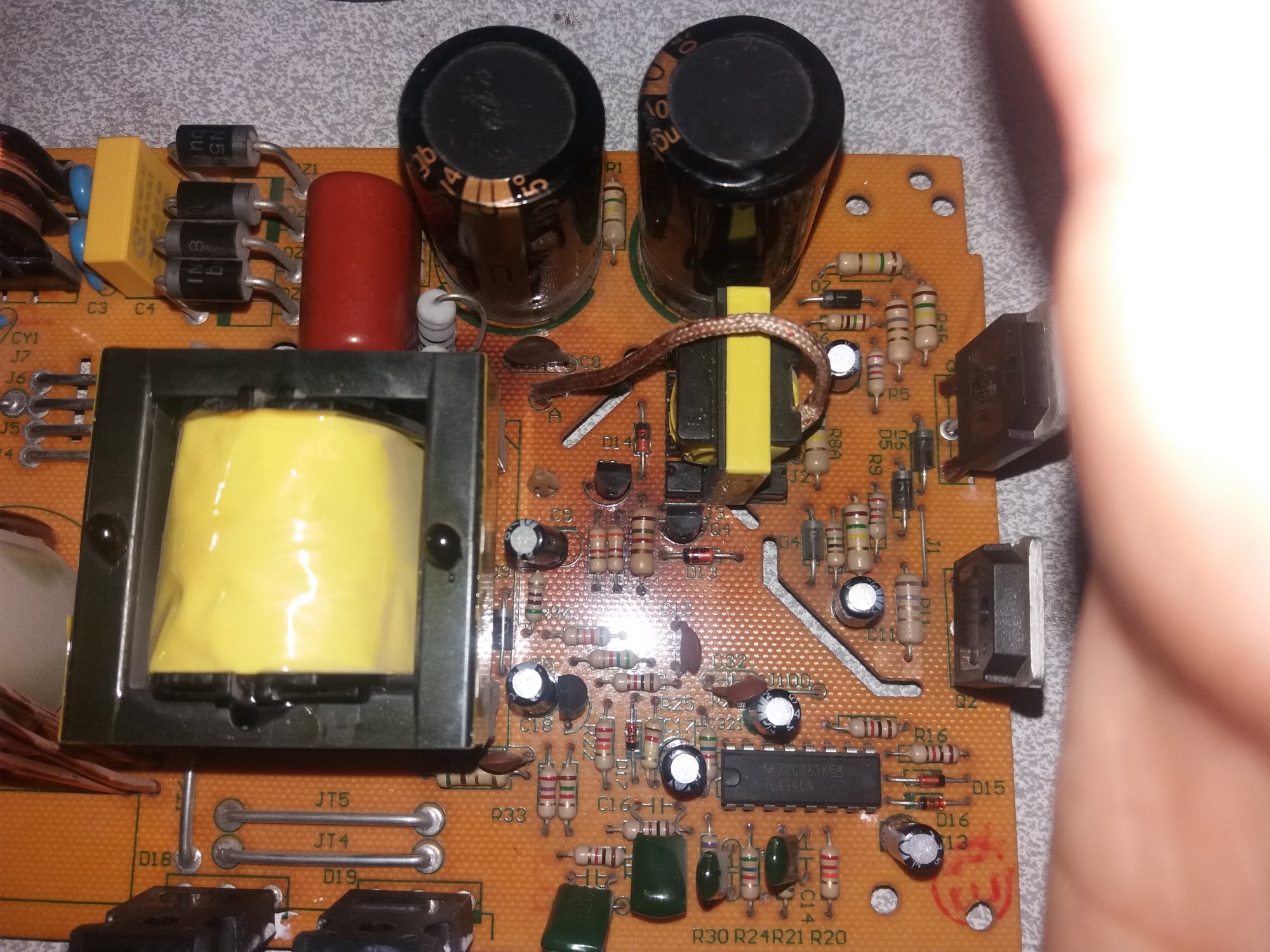

دو تا خازنهای نزدیک به ترازیستور ۱۳۰۰۹ ( ۱ میکرو ۵۰ ولت ) رو چک کردم سالم بودن

ترازیستورهای و دیودها نزدیک چوک کوچک رو هم در آوردم اونها هم سالم هستن

برای اطمینان از کار بقیه خازنهای کوچیک رو در آوردم و چک کردم همگی سالم بودند

سوال:
اگه یکی یا هر دو خازن ۴۷۰ میکرو ۲۵۰ ولت ایرادی داشته باشند چه تاثیری روی عملکرد تغذیه دارند؟



[mapmap]



[eshahnazi]

دو تا خازنهای نزدیک به ترازیستور ۱۳۰۰۹ ( ۱ میکرو ۵۰ ولت ) رو چک کردم سالم بودن

ترازیستورهای و دیودها نزدیک چوک کوچک رو هم در آوردم اونها هم سالم هستن

برای اطمینان از کار بقیه خازنهای کوچیک رو در آوردم و چک کردم همگی سالم بودند

سوال:
اگه یکی یا هر دو خازن ۴۷۰ میکرو ۲۵۰ ولت ایرادی داشته باشند چه تاثیری روی عملکرد تغذیه دارند؟

خازن ورودی خراب باشد، هنگام بارکشی، افت ولتاژ پیدا می کنید
