ممنونم از پاسخ شما ولی من قطعا میدونم که حداقل صد عزیز در این انجمن تشریف دارن از این منبع تغذیه استفاده می‌کنن اما نمی‌دونم چرا اینقدر ماها به همدیگر کم لطفی میکنیم جا داره اینجا از مرحوم استاد غزال گرامی و گرانقدر یادی کنم استاد غزال با بزرگواری خودشون همیشه به همه کمک کردند بنده انگشت کوچک ایشان هم نیستم اما بد نیست یکم به خودمون بیاییم اگر در این انجمن هستیم به کار و مشکل دیگران یه جورابی کمک‌کنیم اما در واقعیت بنده با کمال تاسف میگم که حتی حاضر نیستیم برا همدیگر یکم وقت بگذاریم باور بفرمایید بحث من اصلا این منبع تغذیه نیست این منبع درست هم نشه برام مهم نیست چیزی که زیاده منبع تغذیه اما من از این ناراحتم که برای مشکلات دیگران ارزش قائل نیستیم امیدوارم دوستان حرف های بنده رو سوتفاهم فرض نکنن فقط درد دل کوچکی بود که شاید به خودمان بیاییم با تشکر از همه عزیزان و قطره اشکی در غم فقدان استاد بزرگوار علم الکترونیک در ایران استاد غزال که من واقعا تاسف میخورم زود از دست دادیم ایشان را ، خدایش رحمت کند بد نیست فاتحه برای استاد بخوانیم یا علی
سلام
خدا رحمت کنه استاد
@غزال رو. واقعا جای ایشون به سادگی پر نمیشه. (اللهم صل علی محمد و آل محمد. و عجل فرجهم)

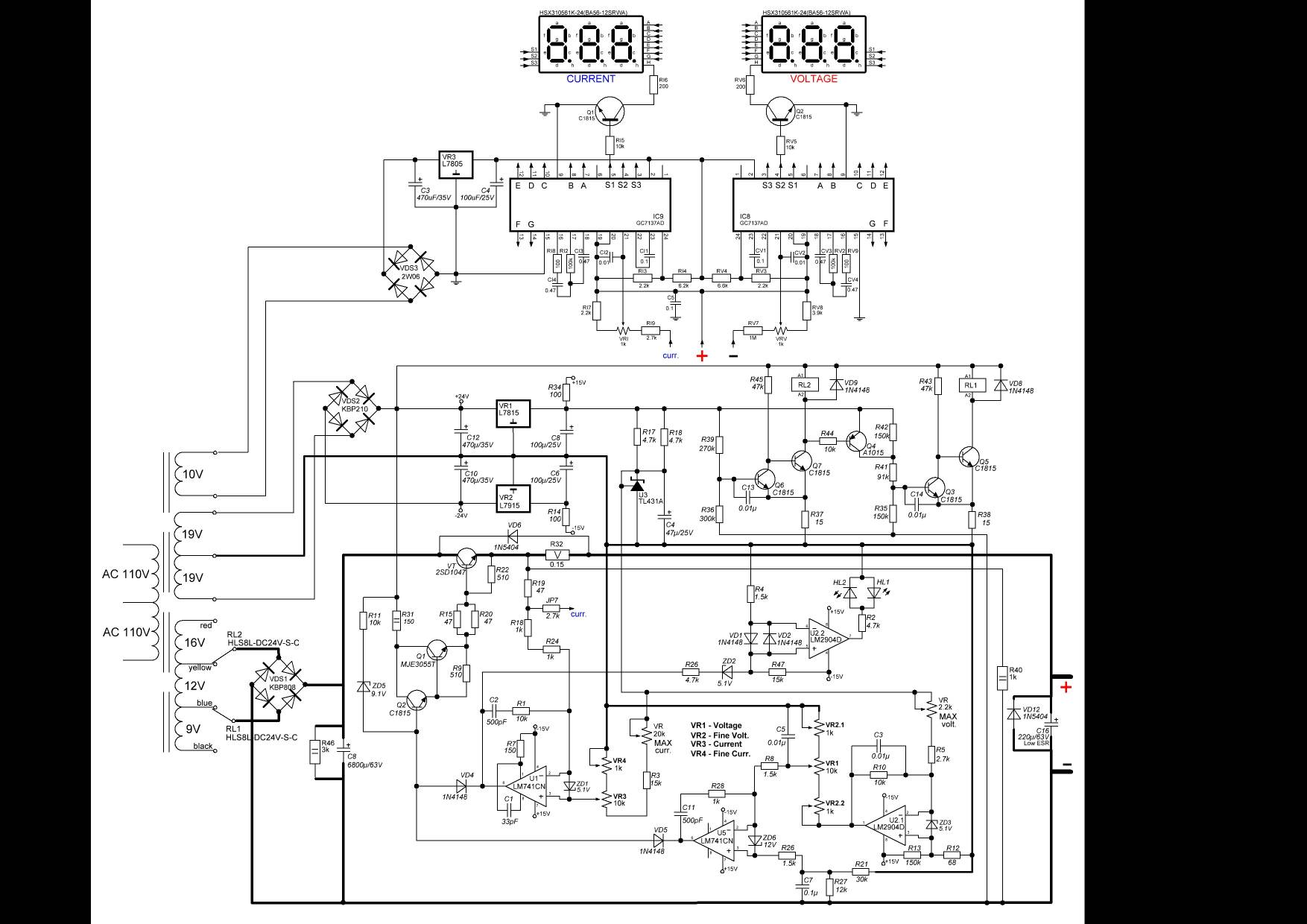

اما شماتیک زیر که اتفاقا تو انجمن موجود هست، و با دفترچه داژنگ PS-305D هم منطبق می‌باشد؛ ولتاژ های خروجی ترانس مدل مذکور رو
۱- 10V
۲- جفت 19V
۳- یه بخش که شامل ولتاژهای 16V و 12V و 9V هست؛ مشخص کرده.
شماتیک مذکور رو به همراه تصور انتهایی دفترچه راهنمای PS-305D داژنگ ضمیمه می‌کنم.

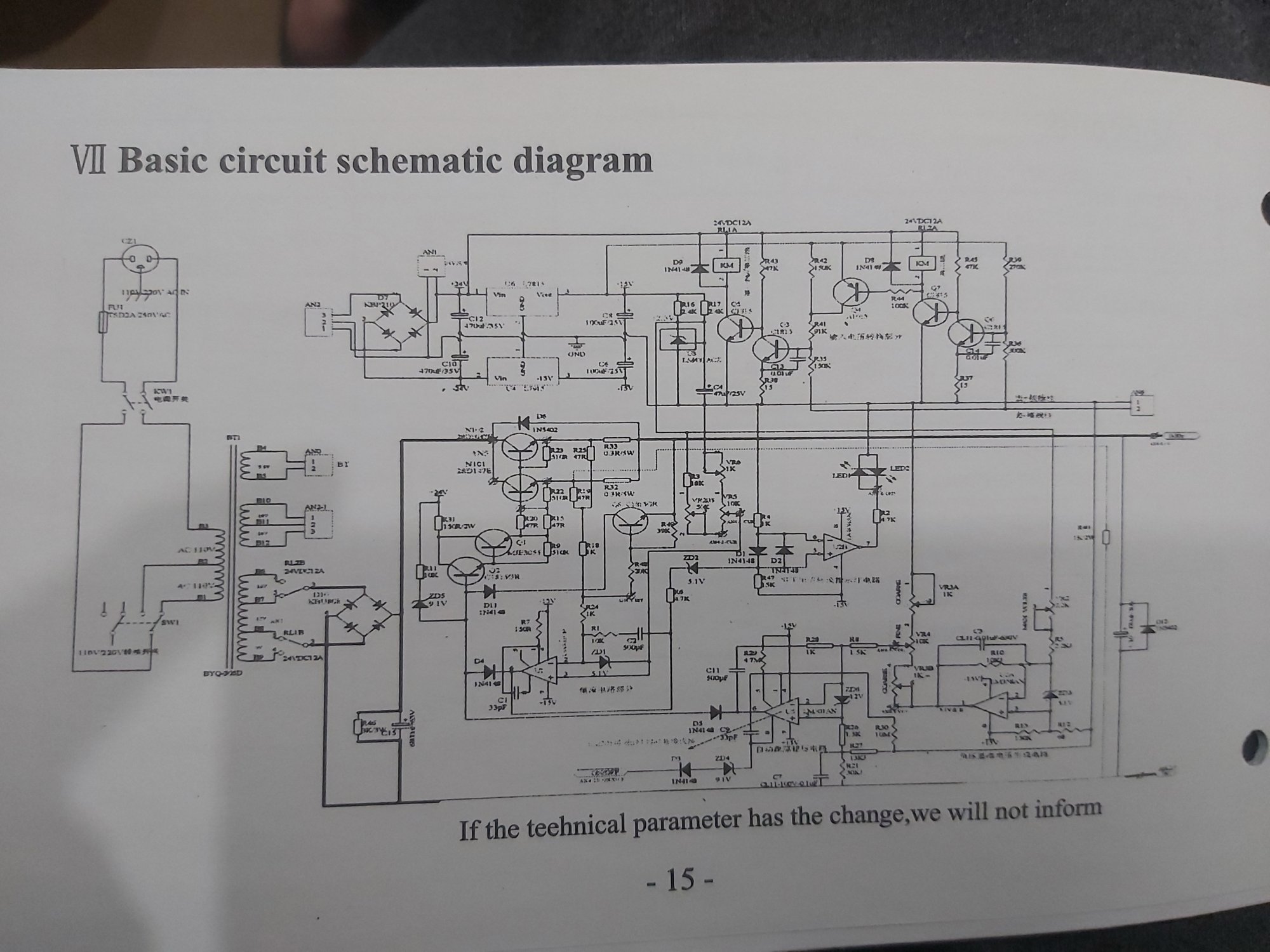

تصویر انتهای دفترچه راهنمای داژنگ که البته کیفیت نداره؛ ولی همانطور که گفتم با شمانیک بالا یکی هست:

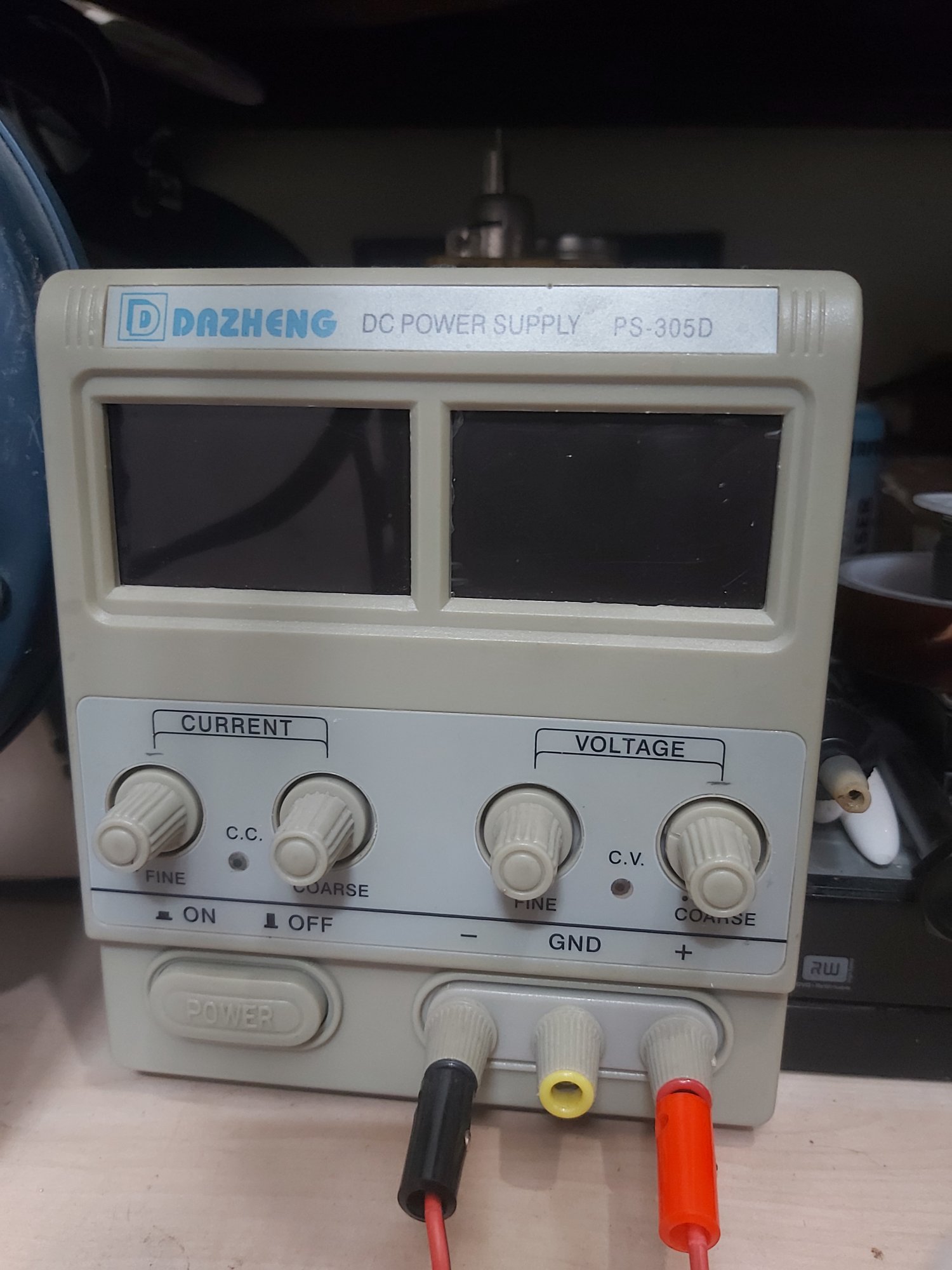

توجه داشته باشید؛ مدلی که تصویر اونو تو پست اول گذاشتید؛ از نظر شکل ظاهری با PS-305D تفاوت داره. اما شما شماتیک رو با برد منبع خودتون انطباق بدید. اگر درست بود؛ قطعا ولتاژهای ترانس هم یکی هست و به نظرم تنها تو آمپر ورودی تفاوت خواهند داشت.
