با تشکر

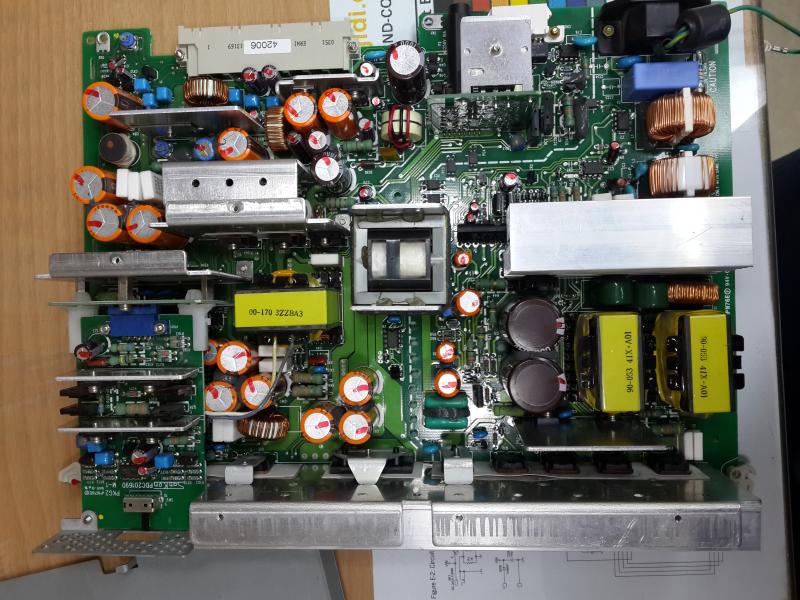

خروجی فت ها به دو مقاومت موازی 0.1ohm j رفته و بعد از آن به دو سیم پیچ سری و بعد به سر منفی دو خازن قهوه ای موازی 450v 220ufمی رود و از سر مثبت خازن ها به سر وسط FMM36S و سپس یکی از خروجی های آن به پل دیود می رود.
ولتاژ حدودی 300 ولت را در دو سر خازن ها ی موازی دارم ولی هر یک ثانیه اتصالی نشون میده و قطع و وصل میشه.

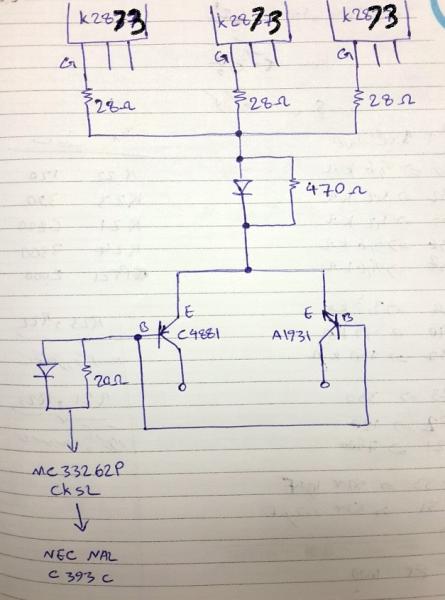

در ادامه تصویری از مدار گیت فت ها میزارم.
