درود بر شما
قبلا خودم آموزش نصبشو داخل انجمن گذاشتم .
اول باید خازن های ورودی و خروجی آی سی و خود آی سی تعویض بشه و در اکثر موارد مشکل بدون قطعه اضافه حل میشه ...
اگر حل نشد ساده ترین راه استفاده از برد کاهنده هست ، اگر نبود میتونید از LM317 استفاده کنید .
سلام
این پست که شما اشاره کردید من ندیدم
البته این موضوع مربوط به خیلی سال پیش و زمان اون تیپ دستگاه هاست
نکته‌ای که تو این مدار هست برمیگرده به ضعف در طراحی اون قسمت ( که بعدا در مدل جدید تر اصلاح شد و از سوییچنگ استفاده شد).
به این دلیل گفتم از ۳۱۷ که
1.در بعضی مواقع حتی با تعویض رگولاتور ۱.۸ و خازن ها ، به علت جریان کشی زیاد سی‌پی‌یو ، رگولاتور داغ میکرد و دستگاه بعد از مدتی پشت سر هم ری‌استارت میکرد.
2.حتی با رگولاتور ۱.۸ ولت آمپر بالا ، باز هم ری‌استارت میکرد
در این حالت با ۳۱۷ ولتاژ رو حدود ۱.۹ محاسبه و ست میکردم (R1=200 /R2=100 ) و اوکی میشد، هیچ مورد برگشتی در این سالها مشاهده نشد.
ضمنا ۳۱۷ تو وسایل تمام تعمیرکارها پیدا میشه و ارزونتر از مدار کاهنده درمیاد.

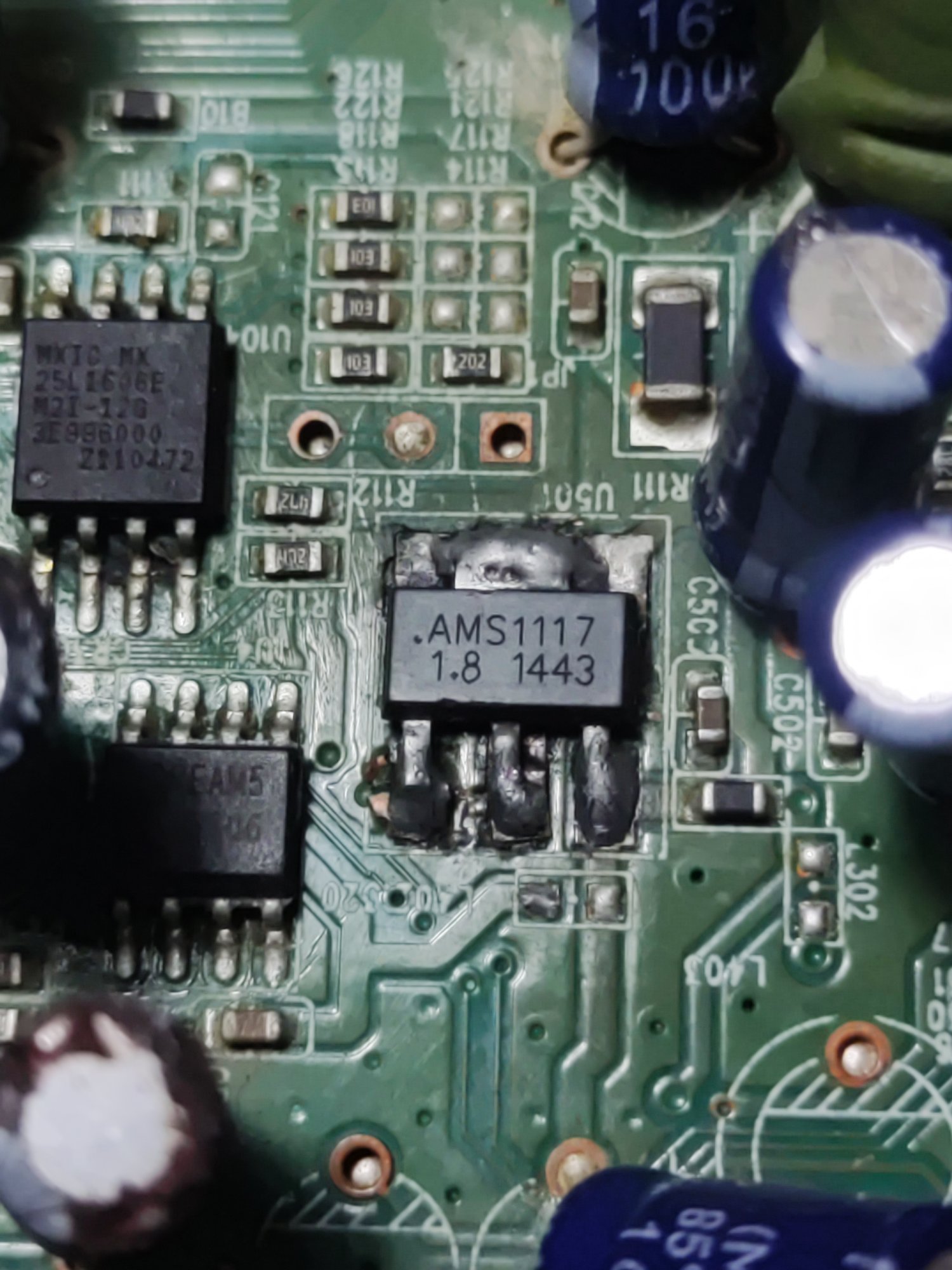

عکس یک نمونه که اخیرا انجام دادم ضمیمه میکنم ، مقاومتها روی پایه adj کار گذاشته شده.
